认识变压器

变压器的认识报告总结与反思1. 引言变压器是现代电力系统的重要组成部分，它在电能传输与分配中起到了至关重要的作用。

本文将对变压器进行深入的研究与分析，总结其工作原理、类型分类、应用领域以及存在的问题，并对变压器的进一步发展提出建议。

2. 工作原理变压器基于电磁感应的原理工作，主要包括两个线圈——输入线圈和输出线圈，它们通过磁场联系在一起。

当输入线圈通电时，产生的磁场会感应出输出线圈中的电流，实现电能的传输。

3. 类型分类根据使用场景和功率传送的需求，变压器可以分为多种类型。

常见的包括：3.1 功能分类- 线性变压器：通过铁芯的磁导率高低来实现变压，常用于小功率的消费电子产品中。

- 自耦变压器：输入线圈与输出线圈通过共用一段线圈来实现电压的升降，常用于一些低功率应用中。

- 力调变压器：在输入侧和输出侧设置多个可调开关，可以根据需要调整电压，常用于电力系统中。

3.2 根据用途分类- 调压变压器：主要用于电力系统中的电压调节，保障电压的稳定性和可靠性。

- 隔离变压器：用于将电路与电网隔离，保护用户负载和人身安全。

- 可变变压器：根据需求从输入到输出提供可调的电压。

4. 应用领域变压器在各个领域中均有广泛的应用，特别是在电力系统中。

主要应用包括：4.1 电能传输与分配变压器是电能传输与分配系统中的核心设备，通过变压器将发电厂产生的高电压电能进行升降压后，再分配到不同的用户终端，保障了电能的高效利用。

4.2 电子设备与家电变压器也广泛应用于各种电子设备和家电中，比如计算机、手机、电视等。

在这些设备中，变压器主要用于将电网的高电压变换为设备能够接受的低电压，以保护设备电路和延长设备寿命。

4.3 工业领域在工业领域中，大功率的变压器常用于工厂、矿山等场所的电力供应。

工业用变压器具有高适应性和可靠性，能够适应复杂的电力需求。

5. 存在的问题及建议在实践与应用中，变压器也存在一些问题，主要包括：5.1 能效问题部分变压器存在能量损耗比较高的问题，对环境造成了一定程度的浪费。

变压器参数解读变压器作为电力系统中常用的电气设备，起着电压变换、电能互换、电力配送的重要作用。

在实际应用中，了解变压器的参数对于设计、运行和维护都非常重要。

本文将围绕变压器的参数进行解读，帮助读者更好地理解变压器的工作原理和特性。

一、变压器的基本参数1. 额定容量变压器的额定容量是指变压器设计时能够正常连续运行的功率大小，通常以千伏安（kVA）为单位。

变压器的额定容量直接影响着电力系统中的功率传输和分配能力，是变压器参数中最基本的一个。

2. 额定电压变压器的额定电压包括高压侧额定电压和低压侧额定电压，分别用于表示变压器在额定容量下的高压侧和低压侧的电压值。

额定电压是指变压器设计时所规定的标称电压值，在实际运行中应该尽量接近这个数值。

3. 额定频率变压器的额定频率是指变压器设计时所规定的工作频率，通常为50Hz或60Hz，不同的地区有所不同。

在实际应用中，变压器的额定频率需要与电网的工作频率匹配，否则会影响变压器的正常运行。

4. 短路阻抗变压器的短路阻抗是指在额定容量下，变压器高、低压侧之间在短路状态下的等效电阻值。

短路阻抗是一个重要的参数，它决定了变压器在短路状态下的电流限制能力，直接影响着系统的短路电流水平。

5. 联结组别变压器的联结组别是指变压器高、低压侧绕组的相对位置关系和绕组接法。

根据不同的相对位置和接法，变压器的联结组别可以分为Y型联结、△型联结等多种，不同的联结组别具有不同的特性和适用范围。

6. 负载损耗和空载损耗变压器的负载损耗是指在额定容量下，变压器绕组中传输电流时产生的铜损耗；空载损耗是指在额定电压下，变压器绕组中流过的漏磁电流产生的铁损耗。

负载损耗和空载损耗是变压器的重要参数，直接影响变压器的效率和经济性。

二、变压器参数的意义和影响1. 额定容量的意义和影响变压器的额定容量直接决定了变压器在电力系统中的功率传输和分配能力。

合理选择变压器的额定容量既能够满足系统对电能的需求，又可以减少系统的损耗和投资成本。

变压器原理变压器原理。

变压器是一种用来改变交流电压的电器，它是由两个或多个线圈（即绕组）构成的，通过电磁感应原理来实现电压的变换。

变压器主要由铁芯和绕组组成，其中铁芯起到了传导磁场的作用，而绕组则是用来传递电流的。

在变压器中，有两个基本的绕组，一个是输入绕组，另一个是输出绕组。

输入绕组通常被称为初级绕组，而输出绕组则被称为次级绕组。

当交流电流通过初级绕组时，产生的磁场会在铁芯中产生磁通量，这个磁通量会穿过次级绕组，从而在次级绕组中产生感应电动势，从而使得次级绕组中的电压发生变化。

变压器的原理可以用简单的公式来表示，U1/U2 = N1/N2，其中U1和U2分别代表输入端和输出端的电压，N1和N2分别代表初级绕组和次级绕组的匝数。

这个公式表明了变压器的电压变换比与绕组匝数的比例成正比。

变压器的工作原理基于电磁感应定律，即当磁通量发生变化时，就会在导体中产生感应电动势。

在变压器中，通过改变绕组的匝数比例，可以实现输入端电压到输出端电压的变换。

这种原理使得变压器成为了电力系统中不可或缺的设备，用来实现输电、配电以及各种电器设备对电压的要求。

除了改变电压，变压器还可以实现电流的变换。

根据电流的传递方向，变压器可以分为升压变压器和降压变压器。

升压变压器是指输出端电压大于输入端电压的变压器，它主要用于输电系统中，将电压升高以减小输电损耗。

而降压变压器则是指输出端电压小于输入端电压的变压器，它主要用于配电系统中，将电压降低以满足电器设备的工作要求。

在实际应用中，变压器的原理不仅仅局限于电力系统，它还被广泛应用于各种电子设备中，用来实现电压的变换和电流的传递。

例如，手机充电器中的变压器就是用来将家用交流电转换为手机充电所需的直流电，从而满足手机充电的要求。

总之，变压器是一种基础的电器设备，它通过电磁感应原理实现了电压和电流的变换，广泛应用于电力系统和各种电子设备中，是现代电气工程中不可或缺的重要组成部分。

通过了解变压器的原理，我们可以更好地理解电力系统中的电压变换和输电配电的过程，从而更好地应用和维护电器设备。

《认识变压器》讲义一、变压器的基本概念在我们日常生活和工业生产中，电是不可或缺的能源。

而变压器，就是在电力传输和分配中起着至关重要作用的一种电气设备。

简单来说，变压器就是一种能够改变交流电压大小的装置。

它由铁芯和绕在铁芯上的两个或多个线圈组成。

通过电磁感应原理，变压器能够将输入的交流电压转换成不同大小的输出电压。

二、变压器的工作原理变压器的工作基于电磁感应现象。

当交流电流通过变压器的初级线圈时，会在铁芯中产生一个交变的磁场。

这个交变磁场会穿过次级线圈，从而在次级线圈中感应出电动势。

根据电磁感应定律，次级线圈中感应出的电动势与初级线圈的匝数比以及初级线圈上的电压成正比。

也就是说，如果次级线圈的匝数比初级线圈多，那么输出电压就会比输入电压高，这就是升压变压器；反之，如果次级线圈的匝数比初级线圈少，输出电压就会比输入电压低，这就是降压变压器。

为了更好地理解变压器的工作原理，我们可以想象一下一个水塔和不同高度的水管。

水塔就相当于初级线圈，水管就相当于次级线圈。

水塔中的水位高度相当于输入电压，而从不同高度的水管中流出的水的压力就相当于输出电压。

当水管的位置高于水塔时，水压就会增大，相当于升压；当水管的位置低于水塔时，水压就会减小，相当于降压。

三、变压器的结构变压器主要由铁芯、绕组和绝缘材料等部分组成。

铁芯是变压器的磁路部分，通常由硅钢片叠成，以减少涡流损耗。

硅钢片具有良好的导磁性和低的磁滞损耗，能够有效地提高变压器的效率。

绕组是变压器的电路部分，分为初级绕组和次级绕组。

绕组通常由铜或铝线绕制而成，根据变压器的电压等级和容量，绕组的匝数和线径会有所不同。

绝缘材料用于隔离绕组和铁芯，以及不同绕组之间，以保证变压器的安全运行。

常见的绝缘材料有变压器油、绝缘纸、绝缘漆等。

四、变压器的分类变压器的种类繁多，可以按照不同的方式进行分类。

按用途分类，可分为电力变压器、仪用变压器、试验变压器、特种变压器等。

电力变压器主要用于电力系统的输电和配电；仪用变压器用于测量仪表和继电保护装置；试验变压器用于电气设备的高压试验；特种变压器则包括电炉变压器、整流变压器、调压变压器等。

110kv变压器基本知识110kV变压器基本知识变压器作为电力系统中非常重要的电力设备之一，承担着电能的传输、分配和变换的重要任务。

其中，110kV变压器是电力系统中用于将电压由高压侧调整到中压或低压侧的一种特殊变压器。

本文将一步一步回答关于110kV变压器的基本知识。

第一步：了解110kV变压器的工作原理和作用110kV变压器主要由铁心、线圈、绝缘材料和冷却系统等组成。

其工作原理是利用互感作用，将输送到高压侧的电能通过变压器转换为低压侧所需的电能。

具体来说，高压侧的线圈将电能通过互感作用传递给低压侧的线圈，从而实现电能的传输和变换。

变压器的作用是将输送电网的高电压降低到适合用于供电的中压或低压。

第二步：了解110kV变压器的分类110kV变压器可以根据用途和结构分类。

根据用途分类，可以分为进站变压器、出站变压器和站内变压器。

进站变压器主要用于电力系统的输电线路，将输送的电能经过变压器转换成适用于输电线路的高电压。

出站变压器用于供电给用户，将输送到变电站的高电压转换为供电所需的中压或低压。

站内变压器则用于变电站内部的能量分配和调整。

根据结构分类，110kV变压器可以分为油浸式变压器和干式变压器两种。

第三步：了解110kV变压器的特点和应用110kV变压器具有一些独特的特点和应用。

首先，110kV变压器具有较高的电压等级，适用于大规模输电和供电系统。

其次，110kV变压器具有较大的容量，可以满足大量电能的传输和转换需求。

此外，由于110kV 变压器一般采用油浸式结构，其具有较好的绝缘性能和耐久性，适合在恶劣的工作环境中使用。

在实际应用中，110kV变压器主要用于大型变电站、重要工矿企业和城市电网等地方，用于输电、配电和供电的关键环节。

第四步：了解110kV变压器的主要参数和技术指标110kV变压器的主要参数和技术指标包括额定电压、额定容量、额定电流、短路阻抗、绝缘电阻和温升等。

其中，额定电压是指变压器额定工作的电压等级，110kV变压器的额定电压为110kV。

变压器总结体会（模板19篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如职场文书、公文写作、党团资料、总结报告、演讲致辞、合同协议、条据书信、心得体会、教学资料、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, this store provides various types of classic sample essays for everyone, such as workplace documents, official document writing, party and youth information, summary reports, speeches, contract agreements, documentary letters, experiences, teaching materials, other sample essays, etc. If you want to learn about different sample formats and writing methods, please pay attention!变压器总结体会（模板19篇）心得体会是从实践中汲取经验教训并形成对策的有效途径。

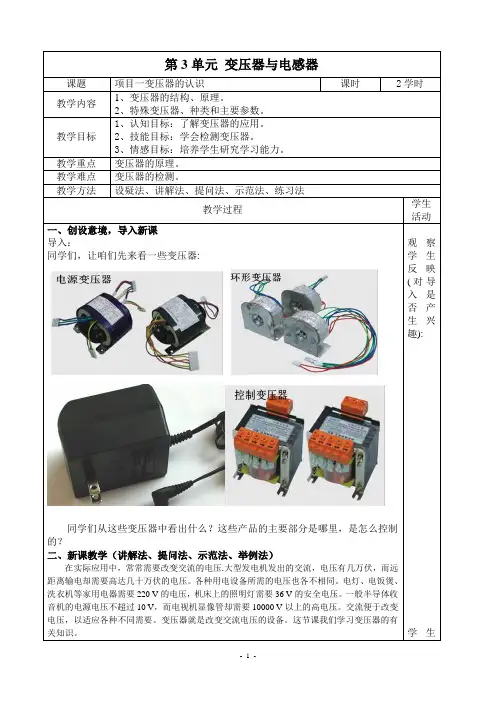

第3单元变压器与电感器课题项目一变压器的认识课时2学时教学内容1、变压器的结构、原理。

2、特殊变压器、种类和主要参数。

教学目标1、认知目标：了解变压器的应用。

2、技能目标：学会检测变压器。

3、情感目标：培养学生研究学习能力。

教学重点变压器的原理。

教学难点变压器的检测。

教学方法设疑法、讲解法、提问法、示范法、练习法教学过程学生活动一、创设意境，导入新课导入：同学们，让咱们先来看一些变压器:同学们从这些变压器中看出什么？这些产品的主要部分是哪里，是怎么控制的？二、新课教学（讲解法、提问法、示范法、举例法）在实际应用中，常常需要改变交流的电压.大型发电机发出的交流，电压有几万伏，而远距离输电却需要高达几十万伏的电压。

各种用电设备所需的电压也各不相同。

电灯、电饭煲、洗衣机等家用电器需要220 V的电压，机床上的照明灯需要36 V的安全电压。

一般半导体收音机的电源电压不超过10 V，而电视机显像管却需要10000 V以上的高电压。

交流便于改变电压，以适应各种不同需要。

变压器就是改变交流电压的设备。

这节课我们学习变压器的有关知识。

观察学生反映(对导入是否产生兴趣):学生（二）进行新课1．变压器的原理（视频演示） 思考与讨论：按上图所示连接好电路，接通电源，观察灯泡是否发光。

两个线圈并没有直接接触，灯泡为什么亮了呢？这个实验说明了什么？当一个线圈中同交变电流时，变化的电流产生变化的磁场，变化的磁场在另一个线圈中激起感生电场，从而产生感生电动势，灯泡中有了感应电流，故灯泡发光。

实验说明，通过互感现象，电源的能量可以从一个线圈传输给另一个线圈。

变压器就是由闭合铁芯和绕在铁芯上的两个线圈构成的。

一个线圈跟电源连接，叫原线圈（初级线圈），另一个线圈跟负载连接，叫副线圈（次级线圈）。

两个线圈都是绝缘导线绕制成的。

铁芯由涂有绝缘漆的硅钢片叠合而成。

画出变压器的结构示意图和符号，如下图所示：互感现象时变压器工作的基础。

变压器的基本结构分类及铭牌1. 基本结构分类变压器是一种电气设备，可以将一定电压、电流、功率的交流电能转化为另一种电压、电流、功率的交流电能。

根据其结构不同，变压器可以分为多种类型。

1.1 根据线圈结构分类•螺旋式变压器该类型变压器的主要特点是采用螺旋线圈制作，局部无铁芯，相邻线圈之间互相绝缘。

•堆叠式变压器该类型变压器采用铁芯和线圈的交替组合，铁芯是沿着线圈的轴线方向排列的。

•放射性变压器该类型变压器采用放射状线圈结构，线圈上下分别与两个铁芯相连接。

1.2 根据用途分类•电力变压器该类型变压器主要用于电力系统中，用于升降电压，实现电网电能输送。

•电子变压器该类型变压器主要应用于电子设备中，用于保护电子元器件和提供适当的工作电压。

•进口变压器进口变压器按照使用范围分类，分为工程型变压器和普通型变压器两种。

进口变压器可以改变电压，适合于一些需要变化电压的地方使用。

2. 变压器的铭牌变压器的铭牌是指制造商在变压器上贴有的标识，以表明变压器的基本参数和性能。

一般来说，变压器铭牌应至少包含以下信息：•变压器额定电压：指变压器规定的运行电压。

•变压器额定容量：指变压器能够传输的功率或电流的大小。

•变压器制造商：指变压器的制造商名称或商标。

•制造日期：指变压器的制造日期和批次号码。

•重量：指变压器的重量，包括铁芯、线圈和绝缘材料等全部构件的重量。

•使用条件：指变压器在使用中需要遵守的规定和注意事项。

除以上基本信息外，变压器铭牌上还可能会有一些规定的认证标志，如CCC认证标志、CE认证标志、ISO认证标志等。

3.本文介绍了变压器的基本结构分类和铭牌标识要求。

变压器是电气设备中重要的一种，它在电力系统和电子设备中都有广泛的应用，对于维护电力质量和保护电子元器件都有重要的作用。

通过了解变压器的基本结构分类和铭牌标识要求，可以更好地理解和操作变压器。
