小霸王TDX-668B中九专用接收机开关电源电路分析在本地市面上，出现一种小霸王TDX-668B中九专用接收机，经认定很可能是一款山寨机，该机电源是以*****集成电路为核心的开关电源，笔者头一次见到这类电源，在此暂不对小霸王TDX-668B是否为山寨机进行讨论，只对该机开关电源电路原理进行分析。
*****是专为高性价比AC／DC转换而设计的高性能电流模式PWM控制器，集成电路内部的启动电路被设计成一种独特的电流吸入方式，可利用功率开关管本身的放大作用完成启动，显著地降低了启动电阻的功率消耗，在输出功率较小时将自动降低工作频率，从而实现了极低的待机功耗。
*****内部还提供了完善的防过载、防饱和功能，可实时防范过载、变压器饱和、输出短路等异常状况，提高了电源的可靠性。
图1为*****内部电路框图，其引脚功能为：①脚(OB)接功率管基极，启动电流输入，外接启动电阻，②脚(VCC)供电端，③脚(GND)接地端，④脚(CT)振荡电容端，外接定日寸电容，⑤脚(FB)反馈端，⑥脚(IS)开关电流取样与限制设定端，外接电源取样电阻，⑦、⑧脚(OC)输出端，接开关变压器。
图2是根据实物绘制的小霸王TDX-668B中九专用接收机开关电源原理图，下面对该电源电路原理作一简要分析。
交流220V市电经电源开关SW、保险管F1送到由D1-D4组成的桥式整流电路整流、EC2滤波后，产生约300V的直流电压，该电压一路经开关变压器T初级绕组①一②加到*****⑦、⑧脚(内部功率开关管的集电极)，另一路经启动电阻R2加到*****①脚，在*****内部由功率管输入启动电流到VCC，当VCC电压上升到8.8时，*****内部完成启动过程，进入正常工作阶段。
这个初始的启动电压由启动电阻提供，输入的高电压通过启动电阻注入功率管的基极，放大的IC电流在*****内部经过限制电路对②脚(VCC)外接电容充电，从而形成启动电压。
*****正常时VCC电压应保持在4.8-9V之间，若VCC电压下降到4.4V时振荡器将进入关闭状态，VCC电压进一步降低到3.8V 时*****即开始重新启动。

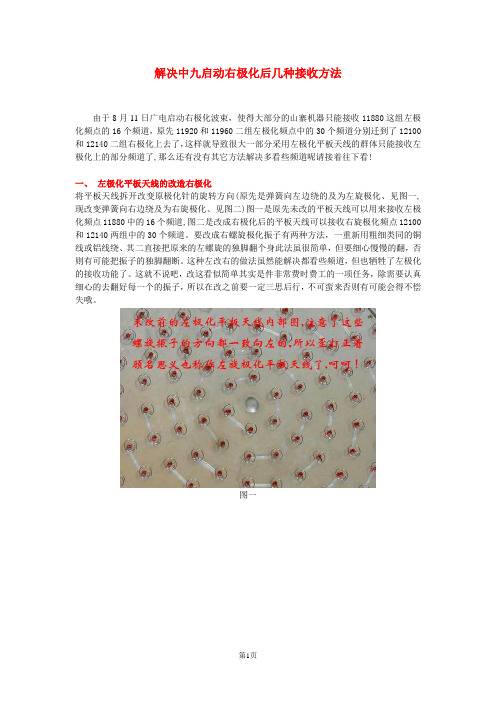

解决中九启动右极化后几种接收方法由于8月11日广电启动右极化波束，使得大部分的山寨机器只能接收11880这组左极化频点的16个频道，原先11920和11960二组左极化频点中的30个频道分别迁到了12100和12140二组右极化上去了，这样就导致很大一部分采用左极化平板天线的群体只能接收左极化上的部分频道了,那么还有没有其它方法解决多看些频道呢请接着往下看!一、左极化平板天线的改造右极化将平板天线拆开改变原极化针的旋转方向(原先是弹簧向左边绕的及为左旋极化、见图一,现改变弹簧向右边绕及为右旋极化、见图二)图一是原先未改的平板天线可以用来接收左极化频点11880中的16个频道,图二是改成右极化后的平板天线可以接收右旋极化频点12100和12140两组中的30个频道。
要改成右螺旋极化振子有两种方法，一重新用粗细类同的铜线或铝线绕、其二直接把原来的左螺旋的独脚翻个身此法虽很简单，但要细心慢慢的翻，否则有可能把振子的独脚翻断。
这种左改右的做法虽然能解决都看些频道，但也牺牲了左极化的接收功能了。
这就不说吧，改这看似简单其实是件非常费时费工的一项任务，除需要认真细心的去翻好每一个的振子，所以在改之前要一定三思后行，不可蛮来否则有可能会得不偿失哦。
图一图二二、不用改造平板天线也能收下右极化信号平板天线不需要拆开就可以收视30个右极化频道了，方法很简单找一块35*35CM左右的大小的铁皮（本人用电脑机箱侧盖板靠在椅子脚作测试的）放在原天线位置，把天线移到铁皮前面约28-35cm处指底部（具体看图三上标的尺寸）接近垂直于地面接收由铁皮反射过来的右旋极化波，此时看着监视器上显示的信号条细心的慢慢调整使信号质量出现并调到最大为止，我这里信号质量经过反复的细调基本能稳定在45上（见图五和六），一般大于30就能稳定收看12100和12140这两组中的30个频道了！关于此左极化平板天线的接收原理其实很简单，类似我们每天早上要用的镜子，镜中的图像和实体总是反过来的，由此我们用的反射右极化的铁皮就像一面镜子，通过铁皮接收来自卫星上的右极化波再反射成左极化给左极化的平板天线所接收。

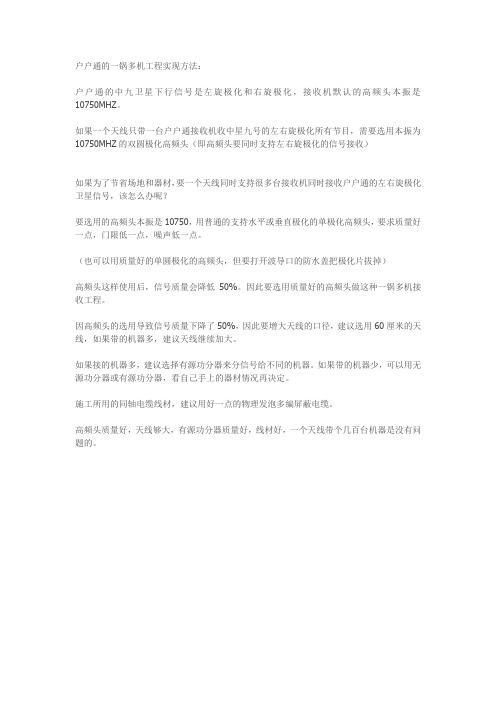

户户通的一锅多机工程实现方法：
户户通的中九卫星下行信号是左旋极化和右旋极化，接收机默认的高频头本振是10750MHZ。
如果一个天线只带一台户户通接收机收中星九号的左右旋极化所有节目，需要选用本振为10750MHZ的双圆极化高频头（即高频头要同时支持左右旋极化的信号接收）
如果为了节省场地和器材，要一个天线同时支持很多台接收机同时接收户户通的左右旋极化卫星信号，该怎么办呢？
要选用的高频头本振是10750，用普通的支持水平或垂直极化的单极化高频头，要求质量好一点，门限低一点，噪声低一点。
（也可以用质量好的单圆极化的高频头，但要打开波导口的防水盖把极化片拔掉）
高频头这样使用后，信号质量会降低50%。
因此要选用质量好的高频头做这种一锅多机接收工程。
因高频头的选用导致信号质量下降了50%，因此要增大天线的口径，建议选用60厘米的天线，如果带的机器多，建议天线继续加大。
如果接的机器多，建议选择有源功分器来分信号给不同的机器。
如果带的机器少，可以用无源功分器或有源功分器，看自己手上的器材情况再决定。
施工所用的同轴电缆线材，建议用好一点的物理发泡多编屏蔽电缆。
高频头质量好，天线够大，有源功分器质量好，线材好，一个天线带个几百台机器是没有问题的。
中星9号解密10月【中星9号转发器最新参数如下】11880左旋28800 11840左旋2880012100右旋28800 12140右旋28800【解决方法】一，高频头内的极化片：二，打开高频头挖开前面塑料盖，如图三，把你的单极化高频头极化片直接拔下再收看试下，如图四，把左旋高频头拔下极化片，再旋转到90°；许多网友说旋转到80°左右即可，大家可以插上试下，如图五，做个简易双极性高频头，再用塑料剪出一片，中间黑色部分去掉，如图六，插入原来高频头里，两片极化片要成十字形，90度角；旋转这个十字型，把信号质量调到最大，再自动搜索即可。
七，换个有软件支持的双极化高频头即可。
八，国芯套片机有5个频点的用超级密码进入系统设置，选择手动搜索，修改频点5 12140 28800 右旋再用5555进行盲扫，可以收到30个台。
九,测得极性电压分别为：左旋：18V 右旋13v。
十，把天线和高频头固定，开机按信息健，慢慢转动极化片，使信号质量调到最大，再自动搜索即可。
十一，取中间法，即照顾左旋，也照顾右旋，把极化片旋转45度,再装好高频头，自动搜索或盲扫节目，46台OK!十二，有个星友说，在原来高频头里有一片极化片的基础上，再加上半片极化片；做成T字形的极化片（如下二图），也能收到46台，谢谢这位星友，很好！十三，区别山机有没有极化切换电路的方法，接个支持左右旋的高频头，46台全下即是左右旋切换电路的机子，46台不能全下的就是不含切换电路的机子。
十四，单极化高频头内只有一个探针，双极化高频头内有二个探针。
十五，有22个频点的BIN，菜单---系统设置---9999---手动搜索---选5频点加上12100 28800 右旋选6频点12140 28800 右旋存好后，退出；再用5555盲扫，46台OK！十六，中星9号一代正版机器或是早期生产的机器，因为机器内部有极化电压切换，所以要配双极化的高频头才能收全46+4套节目。
中星9号频率符号率和极化方式现在还没有，将来一旦增加节目了你可以按照下面的方法操作。
中星9号接收机增加节目调整步骤：菜单→系统设置→确认→输入超级密码（9999）（有的机器不是9999）→确认→选择手动搜索→按音量左键→选择频点序号5→确认→输入相应的频率及符号率→确认→退出。
中星9号卫星升级后节目参数中星9号卫星升级后，节目参数调整后工程机在前端系统中的解决方案, 因为节目参数调整，节目流已不再是标准的节目流，节目黑屏，常规功能复用器无法正常分析节目参数，所以需要在复用器中用手动方式设置一个PMT表，把节目参数重新映射一下。
1、PMT PID可以设为与原节目号一致（现在的流中也是一致的）。
2、PCR PID可以设为与现在的视频PID一致（现在的流中是不一致的）。
3、新的节目参数如下：包111880左旋28800节目名称节目号/PMT 视频PID 音频PIDCCTV-1 1001 2100 2101CCTV-2 1002 3110 3111CCTV-7 1003 2120 2121CCTV-10 1004 3130 3131四川康巴1005 2140 2141CCTV-12 1006 3150 3151兵团卫视1007 3160 3161CCTV-新闻1008 3170 3171CCTV-少儿1009 3180 3181CETV-1 1010 3190 3191BTV-1 1011 3200 3201TJTV-1 1012 3210 3211云南卫视1043 3520 3521**汉语1044 2530 2531**藏语1045 2540 2541陕西卫视1046 3550 3551包211920左旋28800河北卫视1015 3240 3241山西卫视1016 3250 3251内蒙古卫视1017 2260 2261内蒙蒙语1018 2270 2271辽宁卫视1019 3280 3281吉林卫视1020 3290 3291吉林朝语1021 2300 2301黑龙江卫视1022 3310 3311东方卫视1023 3320 3321江苏卫视1024 3330 3331浙江卫视1025 3340 3341安徽卫视1026 3350 3351新疆汉语1051 2600 2601新疆维语1052 2610 2611新疆哈语1053 2620 2621陕西农林1054 3630 3631包311960左旋28800福建东南1029 3380 3381江西卫视1030 3390 3391山东卫视1031 3400 3401河南卫视1032 3410 3411湖北卫视1033 3420 3421湖南卫视1034 3430 3431广东卫视1035 3440 3441广西卫视1036 3450 3451重庆卫视1038 3470 3471四川卫视1039 3480 3481贵州卫视1040 3490 3491甘肃卫视1047 3560 3561青海藏语1049 2580 2581宁夏卫视1050 3590 3591破解方法一：自从中星9九卫星升级后部分山寨机开机无法完成自动升级,刚才用一垃圾天诚机试验,开机后自动搜索到39%后死机,遥控失灵无法退出,注意这不是死机,将信号线拔掉,会完成自动搜索,由于无信号搜索,搜完后显示搜到0套电视+0节目套广播节目,此时遥控能用,接收机处于无节目状态,然后接上信号线, 进入莱单,将四组转发器进行手动搜索,注意,一定要手动,自动搜索会再次死机的,手动搜索完成后接收机可恢复正常工作，大家可以试试！破解方法二：恢复出厂设置今天试了一下，升级程序确实进入接收机了，但是你如果启动升级程序，仅序号从01、1001、004变到06、10001、004，升级条根本不变化。
