UPS电池配置方案计算书
一、基本公式：
二、有关参数：
电池供电标称电压为192Vac时：正常电压220Vac，放电终止电压165Vac TA、TB、TC系列逆变器效率：0.92* 每只12V电池放电终止电压按10.3V计算
三、举例说明：
1、TB-10KVA UPS后备时间2小时电池配置方案：
2、TB-30KVA 延时4小时电池配置方案：
逆变器及整流器容量计算
(以TC-40KVA为例)
C点为：40KVA * 0.8=32KW
32KW / 0.92(INV.效率)=34782W
DC电压Normal：434VDC
DC电压低压点：320.64VDC
UPS由电池供电之低电压点为：
->34782W/434V=80.1429A(Normal)
->34782W/320.64V=108.4768A(MAX)
逆变器满载容量 所以A
108.4768*130%(可根据要求选定过载能力)=141.02A
141.02A+电池充电电流(电池为100Ah)10A
A+B整流容量为151.02A
比较简单的蓄电池计算方法：
例如一台40KVAUPS,直流电压为384V，每组为12V电池32节，如果后备时间要求2小时，则计算电池的容量为：
40000VA*2H/(0.7*384V)=297AH
所以选择3组100AH电池，共96节。

电池组的电流为40KVA/384V=104A，所以电池连线选择50mm2电缆。

电池总数＝(功率/直流电压*小时)/每块安时*每组块数
其中功率为UPS的功率，直流电压为UPS电池供电所要求的电压，不同功率的UPS直流电压不同，每组块数为所要求电池的最小块数，一般配置电池时，必须为每组块数的整数倍，常见的UPS直流电压和每组块数如下（电池每块以12V 为计算依据）：
举例来说，配置一台5K8小时延时的UPS,其功率为5000，直流电压为96V，每组电池8块，配置100AH电池，其所需电池总数为：(5000/96*8)/100*8=32块
UPS—UninterruptiblePowerSystem是不间断电源系统的简称。

作用是提供不间断的稳定可靠的交流电源，在市电中断(停电)时UPS之所以能不间断的供电。

是有蓄电池储能的结果。

所能供电时间的长短由蓄电池的容量大小决定。

现将UPS蓄电池配置的计算方法介绍如下：
一、下列因素影响备用时间：
1、负载总功率P总(W)，考虑到UPS的功率因数，在计算时可直接以P总的伏安(VA)为单位来计算
2、V低是蓄电池放电后的终止电压(V)，2V电池V低=1.7V；12V电池V低=10.2V
3、V浮是蓄电池的浮充电压(V)，2V电池V浮=2.3V；12V电池V浮=13.8V
4、Kh为电池容量换算系数(Ct/C10)，10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.6
5、I为电池工作电流(A)，T为连续放电时间(H)，V为UPS外接电池的直流供电电压(V)
二、计算方法
1、12V单体电池的数量N：N=V÷122V单体电池的数量为6N
2、电池工作电流I：I=P总÷V
3、实际电池容量C：C=I×T÷Kh
例如：功率为1KVA的电源备用时间4小时，选择科士达UPS的型号为
HP9101H，V=36V，则
①N=36V÷12V=3节
②I=1000VA÷36V=28A
③C=24A×4H÷0.9=124AH
④电池的配量可选用100AH一组3节，或65AH二组6节，选用的结果有偏离，这要看用户的需求和成本的考虑。

注：12V蓄电池常用容量规格为7Ah、17Ah、24Ah、38Ah、65Ah、100Ah、200Ah 等。

合集下载

UPS计算书

UPS计算书

UPS计算书UPS电源功率(VA)×延时时间(小时数)÷UPS电源启动直流=所需蓄电池安时数(AH)以MGE Galaxy 5000 60KVA延时约2小时为例我们来计算下:注: MGE Galaxy 5000 60KVA的启动直流为:360V/384V/408V/432V可选，我们常用384V。

600000伏安×2小时÷384V=312.5AH结果是需要312.5AH的UPS电池才能满足2小时的供电,但是普通蓄电池一般没有容量为312.5AH的一组32只(因为60kva的启动直流是384V,一般蓄电池大都为12V直流,384V(UPS启动直流电压)÷12V(蓄电池直流电压)=32,所以以32只电池为一组)UPS蓄电池。

考虑到损耗，我们可以选择4组100AH电池来对其进行配置;其延时时间为:4×100AH(蓄电池容量)×384V(UPS启动直流)÷600000V(UPS电源功率)=2.56小时。

电池单节重量：29KG30KVA UPS 后备0.5小时电池配置恒功率计算公式 W = (PL*2)÷(Vf*η)W为所需电池的每单格功率，单位为watts/cell， W为放电至终止电压1.80V/cell的恒功率数据； PL为负载功率(=UPS额定容量*功率因数,功率因数常取0.8），单位为瓦（watts）；Vf为电池组额定电压；η为逆变效率；单体放电功率 W =30000VA*0.8*2/(40*12V*0.94)=106W12V电池单节放电功率 W =106W*6=638W根据计算查GNB电池1.80V放电功率，单套30KVA UPS30分钟后备时间需配置要12V/65AH电池1组×40节，共计40节，满负载实际放电时间约为30分钟。

UPS计算方法1、电源容量的选配主控设备的功率统计如下：数字硬盘监控记录主机：350W，6台，计2100W显示器：120W，6台，计720W；摄像机：平均2W，86只，计172W监视器：150W，6台，计900W矩阵主机：180W以上设备功率总计：4072W。

UPS、蓄电池、空开、电缆配置计算

UPS、蓄电池、空开、电缆配置计算

按照以上计算结果，参考前面的电缆规格与工作电流对比表，建议选用150mm2
三、空开、电缆的配置计算
➢电缆距离过长的计算方法
三、空开、电缆的配置计算
➢电缆距离过长的计算方法
三、空开、电缆的配置计算
➢电缆距离过长的计算方法
➢ 电流估算法
1、计算蓄电池的最大放电电流值： P×PF
I = ----------------N×V×η
式中： P(VA)：UPS容量 PF:UPS输出功率因数（0.8） η：逆变器转换效率(0.94) N ： UPS标称电池电压的节数 I： UPS最大放电电流 V: 蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.75V）
10.5×40×0.93
经查易事特蓄电池恒电流放电表，12V120AH电池终止电压为1.75V时放电1 小时，电池提供功率为69.1A
电池组数=205A / 69.1A =2.96 按照以上计算结果，单台100KVAUPS 满载需要配置3组 12V120AH 40节， 共计120节电池
二、蓄电池容量配置计算
50×6×0.93 Pnc = 573W 经查易事特蓄电池恒功率放电表，12V150AH电池终止电压为1.75V时放电30分钟， 电池提供功率为297W
电池组数=573W /297W =1.93 按照以上计算结果，单台100KVAUPS 满载需要配置2组 12V150AH 50节，共计100 节电池
I = ----------------N×V×η
式中： P(VA)：UPS容量 PF:UPS输出功率因数（0.8） η：逆变器转换效率(0.93) N ： UPS标称电池电压的节数 I： UPS最大放电电流 V: 蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.75V）
UPS配电池计算

UPS配电池计算

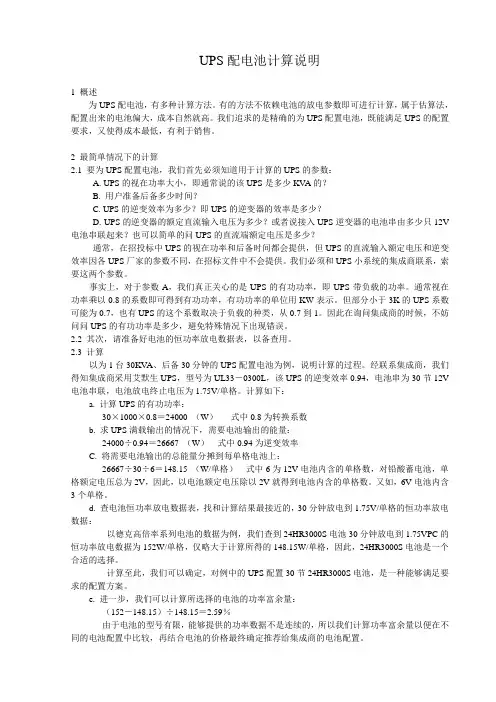

UPS配电池计算说明1 概述为UPS配电池，有多种计算方法。

有的方法不依赖电池的放电参数即可进行计算，属于估算法，配置出来的电池偏大，成本自然就高。

我们追求的是精确的为UPS配置电池，既能满足UPS的配置要求，又使得成本最低，有利于销售。

2 最简单情况下的计算2.1 要为UPS配置电池，我们首先必须知道用于计算的UPS的参数：A. UPS的视在功率大小，即通常说的该UPS是多少KVA的？B. 用户准备后备多少时间？C. UPS的逆变效率为多少？即UPS的逆变器的效率是多少？D. UPS的逆变器的额定直流输入电压为多少？或者说接入UPS逆变器的电池串由多少只12V 电池串联起来？也可以简单的问UPS的直流端额定电压是多少？通常，在招投标中UPS的视在功率和后备时间都会提供，但UPS的直流输入额定电压和逆变效率因各UPS厂家的参数不同，在招标文件中不会提供。

我们必须和UPS小系统的集成商联系，索要这两个参数。

事实上，对于参数A，我们真正关心的是UPS的有功功率，即UPS带负载的功率。

通常视在功率乘以0.8的系数即可得到有功功率，有功功率的单位用KW表示。

但部分小于3K的UPS系数可能为0.7，也有UPS的这个系数取决于负载的种类，从0.7到1。

因此在询问集成商的时候，不妨问问UPS的有功功率是多少，避免特殊情况下出现错误。

2.2 其次，请准备好电池的恒功率放电数据表，以备查用。

2.3 计算以为1台30KV A、后备30分钟的UPS配置电池为例，说明计算的过程。

经联系集成商，我们得知集成商采用艾默生UPS，型号为UL33－0300L，该UPS的逆变效率0.94，电池串为30节12V 电池串联，电池放电终止电压为1.75V/单格。

计算如下：a. 计算UPS的有功功率：30×1000×0.8＝24000 （W）式中0.8为转换系数b. 求UPS满载输出的情况下，需要电池输出的能量：24000÷0.94＝26667 （W）式中0.94为逆变效率C. 将需要电池输出的总能量分摊到每单格电池上：26667÷30÷6＝148.15 （W/单格）式中6为12V电池内含的单格数，对铅酸蓄电池，单格额定电压总为2V，因此，以电池额定电压除以2V就得到电池内含的单格数。

UPS蓄电池计算方法及其配置表格

UPS蓄电池计算方法及其配置表格

UPS蓄电池计算方法及其配置表格UPS电池配置按公式计算的话，相当的麻烦，在实际项目中或与厂商的交流中，常常遇到这样的情况，根据UPS的输出容量和所要求的后备时间、需快速、粗略地给出相关电池的配置。

而ups本身的计算方法非常复杂，一般人根本无法操作，所以掌握简单的方法或估算可以迅速做出结果，在实际中节约了时间。

一、UPS电源简单计算方法对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。

使用时按下列公式计算：所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数举例一：例如：对于109Ah·块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。

则所需电池容量为（60min）：120kVA×109Ah·块/kVA=13080Ah·块,13080Ah·块/32块=409(Ah),即可选12V，100Ah电池4组(32块/组)。

注意：实际后备时间不足与60min接近。

如果每组33块,则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。

注意：33块/组实际后备时间超过60min(超出一点)。

如果要求后备时间为30min时：则109×120=13080Ah·块13080/32=409Ah,409/2=205Ah。

由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。

见表1，因此205×1.23=252Ah。

即可选12V、65Ah电池4组(32块/组)。

注意：实际后备时间超过30min(超出一点)。

如果要求后备时间20min时：则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。
