数控车床加工椭圆类非圆曲线宏程序应用研究摘要：为了能够保证加工零件椭圆轮廓不同位置生产加工的实际要求，在加工内必须就需要应用坐标系旋转及坐标系平移方法，结合椭圆表达方程式，构建数控车装工件和传统坐标系之间关联，结合实例研究案例完成宏程序及粗车循环整体编程控制，真正实现零件加工。
数控车装加工椭圆类非圆曲线宏程序在实际应用内，可以完成不同椭圆轮廓在数控机床内生产，计算流程十分简单，具有良好应用前景。
椭圆属于代表性非圆曲线，本文在分析研究内以某型号数控车削系统作为研究案例对结合坐标系旋转及坐标系平移形式，加强实际生产和数控技能大赛结合，了解数控车装加工任意位置椭圆宏程序编制流程。
关键词：数控加工；宏程序；坐标平移；坐标旋转前言：一般情况下，数控车床主要具有两种指令，分别为直线指令和圆弧插补指令，零件轮廓形状相对简单情况下，直接可以应用直线插补指令借助手工编程形式实现零件生产加工要求。
科学技术水平在快速发展建设内，工业产品类别逐渐多样化建设，非圆曲线开始逐渐出现在零件内。
数控车床由于缺少非圆曲线插补功能，进而非圆曲线加工无法直接应用传统手工编程形式实现。
要是应用软件实现自动编程，所产生的程序数量将会较大，实用性及灵活性得不到有效保证。
宏程序在实际应用内，可以借助函数公式形式，分析了解工件轮廓，程序实用性及灵活性可以得到有效保证。
1、利用坐标平移与坐标旋转将原坐标系的点坐标转移为工件坐标系的新坐标零件在实际生产加工内，经常出现待加工和工件坐标系出现偏差问题，这就需要寻找待加工坐标系和加工工件坐标系之间关联，保证借助加工坐标系，构建专门非圆曲线方程。
数控车床轮廓在划分内，是在xoz平面上所实现，进而非圆曲线方程坐标系在设置内，坐标系内任何一点都应该由坐标旋转方法和坐标平移方法实现。
工件坐标系在生产完毕之后，工件可以获取全新坐标系。
因此，即便数控车床没有专门非圆曲线方程指令，但是依然可以借助坐标旋转指令及坐标平移指令，借助有关数据处理手段，完成非圆曲线方程在不同坐标系内处理任务。

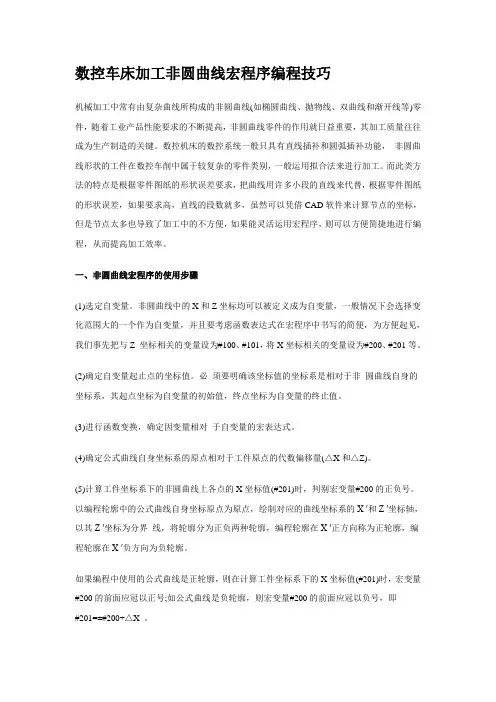

数控车床加工非圆曲线宏程序编程技巧机械加工中常有由复杂曲线所构成的非圆曲线(如椭圆曲线、抛物线、双曲线和渐开线等)零件，随着工业产品性能要求的不断提高，非圆曲线零件的作用就日益重要，其加工质量往往成为生产制造的关键。
数控机床的数控系统一般只具有直线插补和圆弧插补功能，非圆曲线形状的工件在数控车削中属于较复杂的零件类别，一般运用拟合法来进行加工。
而此类方法的特点是根据零件图纸的形状误差要求，把曲线用许多小段的直线来代替，根据零件图纸的形状误差，如果要求高，直线的段数就多，虽然可以凭借CAD软件来计算节点的坐标，但是节点太多也导致了加工中的不方便，如果能灵活运用宏程序，则可以方便简捷地进行编程，从而提高加工效率。
一、非圆曲线宏程序的使用步骤(1)选定自变量。
非圆曲线中的X和Z坐标均可以被定义成为自变量，一般情况下会选择变化范围大的一个作为自变量，并且要考虑函数表达式在宏程序中书写的简便，为方便起见，我们事先把与Z 坐标相关的变量设为#100、#101，将X坐标相关的变量设为#200、#201等。
(2)确定自变量起止点的坐标值。
必须要明确该坐标值的坐标系是相对于非圆曲线自身的坐标系，其起点坐标为自变量的初始值，终点坐标为自变量的终止值。
(3)进行函数变换，确定因变量相对于自变量的宏表达式。
(4)确定公式曲线自身坐标系的原点相对于工件原点的代数偏移量(△X和△Z)。
(5)计算工件坐标系下的非圆曲线上各点的X坐标值(#201)时，判别宏变量#200的正负号。
以编程轮廓中的公式曲线自身坐标原点为原点，绘制对应的曲线坐标系的X ′和Z ′坐标轴，以其Z ′坐标为分界线，将轮廓分为正负两种轮廓，编程轮廓在X ′正方向称为正轮廓，编程轮廓在X ′负方向为负轮廓。
如果编程中使用的公式曲线是正轮廓，则在计算工件坐标系下的X坐标值(#201)时，宏变量#200的前面应冠以正号;如公式曲线是负轮廓，则宏变量#200的前面应冠以负号，即#201=±#200+△X 。
