空调运行费用分析多联机

多联机与地源热泵运行费用比较1、基本参数：（1）冬季供暖运行为11月15日——3月15日，冬季设计运行天数为120天。

（2）夏季供冷运行为6月15日——9月15日，夏季设计运行天数为90天。

（3）主机按建筑面积150W/㎡选型，主机选150×4781=717KW。

地源热泵能效比5.2，功率为137KW；多联机能效比 3.6，功率为199KW，多联机电辅为717×30%=215KW。

（4）两种方案内机能耗相同且不大，所以忽略不计。

2．夏季空调运行费用：计算条件：①运行天数为夏季90天；②每日运行时间为早上8：00至晚上10：00，共14小时；③平均电价按0.7元/kwh计算；④空调侧循环泵（一用一备)：功率为5.5kw；⑤空调源水侧循环泵（一用一备）：功率4kw；⑥地源热泵主机夏季运转系数为70%；地源热泵夏季运行费用：主机：90×14×0.7×137×0.7=84583元（夏季机组制冷额定输入功率为137kw）空调侧循环泵（夏季）：90×14×5.5×1×0.7=4851元源水侧循环泵（夏季）：90×14×4×1×0.7=3528元多联机夏季运行费用：主机：90×14×0.7×199×0.7=122862元（夏季机组制冷额定输入功率为199kw）3．冬季采暖运行费用：计算条件：①运行天数为夏季120天；②每日运行时间为早上8：00至晚上10：00，共14小时；③平均电价按0.7元/kwh计算；④空调侧循环泵（一用一备)：功率为5.5kw；⑤空调源水侧循环泵（一用一备）：功率4kw；⑥地源热泵主机夏季运转系数为70%；地源热泵冬季运行费用：主机：120×14×0.7×41.5×0.7=112778元（冬季机组制热输入功率为137kw）空调侧循环泵（夏季）：120×14×5.5×1×0.7=6468元源水侧循环泵（夏季）：120×14×4×1×0.7=4704元多联机冬季运行费用：主机：120×14×0.7×199×0.7=163816元（冬季机组制冷输入功率为199kw）辅助电加热有30天启动：30×14×215×0.7=63210元地源热泵：夏季年制冷运行费用：84583+4851+3528=92962元冬季年供暖运行费用：112778+6468+4704=123950元全年机组总运行费用为92962+123950=216912元全年平米运行费用：216912元/4781平米=45元/平米多联机：夏季年制冷运行费用：122862元冬季年供暖运行费用：163816+63210=227026元全年机组总运行费用为122862+227026=349888元全年平米运行费用：349888元/4781平米=73元/平米。

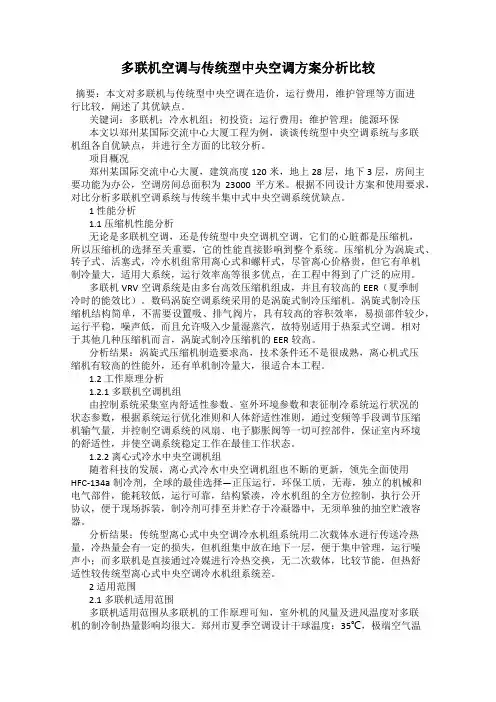

多联机空调与传统型中央空调方案分析比较摘要：本文对多联机与传统型中央空调在造价，运行费用，维护管理等方面进行比较，阐述了其优缺点。

关键词：多联机；冷水机组；初投资；运行费用；维护管理；能源环保本文以郑州某国际交流中心大厦工程为例，谈谈传统型中央空调系统与多联机组各自优缺点，并进行全方面的比较分析。

项目概况郑州某国际交流中心大厦，建筑高度120米，地上28层，地下3层，房间主要功能为办公，空调房间总面积为23000平方米。

根据不同设计方案和使用要求，对比分析多联机空调系统与传统半集中式中央空调系统优缺点。

1 性能分析1.1 压缩机性能分析无论是多联机空调，还是传统型中央空调机空调，它们的心脏都是压缩机，所以压缩机的选择至关重要，它的性能直接影响到整个系统。

压缩机分为涡旋式、转子式、活塞式，冷水机组常用离心式和螺杆式，尽管离心价格贵，但它有单机制冷量大，适用大系统，运行效率高等很多优点，在工程中得到了广泛的应用。

多联机VRV空调系统是由多台高效压缩机组成，并且有较高的EER（夏季制冷时的能效比）。

数码涡旋空调系统采用的是涡旋式制冷压缩机。

涡旋式制冷压缩机结构简单，不需要设置吸、排气阀片，具有较高的容积效率，易损部件较少，运行平稳，噪声低，而且允许吸入少量湿蒸汽，故特别适用于热泵式空调。

相对于其他几种压缩机而言，涡旋式制冷压缩机的EER较高。

分析结果：涡旋式压缩机制造要求高，技术条件还不是很成熟，离心机式压缩机有较高的性能外，还有单机制冷量大，很适合本工程。

1.2 工作原理分析1.2.1 多联机空调机组由控制系统采集室内舒适性参数、室外环境参数和表征制冷系统运行状况的状态参数，根据系统运行优化准则和人体舒适性准则，通过变频等手段调节压缩机输气量，并控制空调系统的风扇、电子膨胀阀等一切可控部件，保证室内环境的舒适性，并使空调系统稳定工作在最佳工作状态。

1.2.2 离心式冷水中央空调机组随着科技的发展，离心式冷水中央空调机组也不断的更新，领先全面使用HFC-134a制冷剂，全球的最佳选择—正压运行，环保工质，无毒，独立的机械和电气部件，能耗较低，运行可靠，结构紧凑，冷水机组的全方位控制，执行公开协议，便于现场拆装，制冷剂可排至并贮存于冷凝器中，无须单独的抽空贮液容器。

运行费用分析
考虑节假日因素，夏季按照使用空调4个月120天，每日使用空调按10小时计算，并考虑到空调同时使用概率设定为，电费假设为1元/度，空调正常运
行达到设定温度后，室外机运行电量为正常运行时的10%每天维持在这个耗电
情况的时间约占中运行时间的20%则夏季季运行费用为：
3台MDV-500(18)W/D2SN1-8V唯直流变频多联空调设备，制冷功率台，总
功率
夏季
正常运行耗电：*10h*120day**1 元/kw*80%*90%元
维持运行耗电：*10h*120day**20%*10%=元
夏季总运行耗电：+=元
冬天一般制热(非恶劣天气)总功耗为*3=，考虑节假日因素，冬季按照使用空调4个月120天，每日使用空调按10小时计算，并考虑到空调同时使用概率设定为1，电费假设为1元/度，空调正常运行达到设定温度后，室外机运行电量为正常运行时的10%每天维持在这个耗电情况的时间约占中运行时间的20%则冬季运行费用为：
冬季
正常运行耗电：*10h*120day*1*80%*90%*仁元
维持运行耗电：*10h*120day*1*20%*10%*仁元
冬季总运行耗电：+=元
全年耗电合计=夏季+冬季=+=元备注：市政冬季采暖按照每平米35 元计算，总计42000 元。

综合楼两种空调系统的总耗能量及初投资和运行费用的比较（采用当量满负荷运行时间法）建筑物能耗分析空调系统全年（或季节）的总耗能量，是衡量和评价空调系统节能设计的主要指标，也是进行空调方案选择和空调系统优化设计过程中考虑的一个非常重要的因素.采用当量满负荷运行时间法当量满负荷运行时间为：空调系统全年耗能量的计算（1）设备耗电量计算表：T E.R 夏季当量满负荷运行时间， h; T E.B冬季当量满负荷运行时间， h;εR 负荷率：全年空调冷负荷（或热负荷）与制冷机（或锅炉）在累计运行时 间内总的最大出力之和的比例，成为负荷率 ε，即R =q c /(q R ×T R )εB =q h /(q B ×T B )R =T E.R /T R B =T E.B /T B（2） 燃料耗量注： fB.N ——锅炉额定出力时的燃料耗量，（3） 耗水（补给水）量注：式中公式符号：P R..N 制冷机额定功率， kw;P P..N 冷冻水泵和冷却水泵额定功率， kw P CT.N 冷却塔额定功率， kw; P F.N 通风机额定功率， kw;P B.N 锅炉附属设备额定功率， kw; P BP.N 锅炉给水泵额定功率， kw; T R 制冷机累计运行时间， h;T P 冷冻水泵和冷却水泵累计运行时间， T CT 冷却塔累计运行时间， h; T F 通风机累计运行时间， h; T B 锅炉累计运行时间， h; n 设备运行台数；v B..N 锅炉额定蒸发量， m 3/h;q .BP.N 锅炉给水泵额定流量， m 3/h 。

h;注：W CT.N——冷却塔的额定循环水量，m3/h V C ——空调系统水容量，m3。

（4）一次能源热量换算以上计算出的耗电量和燃料耗量，可换算为一次能源的热能单位，换算见下表。

注：（）电能换算为一次能量（×）（式中0.9——输配变电效率，0.39——电厂效率）综合楼两种空调系统的总耗能量比较一工程概况综合楼位于市东部香港路上，地下一层，地上十二层，总建筑面积14654 平米，空调部分的建筑面积12203 平米，地下室为车库，一至四层为办公，建筑面积5207 平米，五至十二层为客房，建筑面积6996平米，全年空调，原设计（方案一）夏季以螺杆制冷机供冷，冬季以燃油热水锅炉供热，空调设备见表1。
