下载文档原格式
混凝土桥梁裂缝修补技术规程一、前言混凝土桥梁是交通运输的重要设施之一，经过长期使用和自然环境的影响，桥梁表面可能会出现裂缝，影响使用寿命和安全性。
为了保障桥梁的正常使用，需要对裂缝进行修补。
本技术规程旨在提供一套完整的混凝土桥梁裂缝修补技术规范，以确保修补质量和修补效果。
二、材料1. 溶剂型环氧树脂2. 水性环氧树脂3. 聚氨酯弹性材料4. 混凝土修补砂浆5. 聚合物纤维增强砂浆6. 混凝土表面处理剂三、设备1. 清洗机2. 砂轮机3. 钻孔机4. 混凝土切割机5. 搅拌机6. 喷涂机四、准备工作1. 对桥梁进行全面检查，确定裂缝范围和类型。
2. 对桥梁进行清洗，去除表面的污垢和杂物。
3. 利用砂轮机和钻孔机对裂缝进行扩宽和清理。
4. 使用混凝土切割机将裂缝切成V形或U形。
5. 对裂缝周边的混凝土表面进行处理。
五、修补方法1. 溶剂型环氧树脂修补（1）将溶剂型环氧树脂按照说明书中的比例混合均匀。
（2）将混合后的环氧树脂涂抹于裂缝表面。
（3）等待环氧树脂干燥后，进行表面处理。
2. 水性环氧树脂修补（1）将水性环氧树脂按照说明书中的比例混合均匀。
（2）将混合后的环氧树脂涂抹于裂缝表面。
（3）等待环氧树脂干燥后，进行表面处理。
3. 聚氨酯弹性材料修补（1）将聚氨酯弹性材料按照说明书中的比例混合均匀。
（2）将混合后的聚氨酯弹性材料注入裂缝中。
（3）等待聚氨酯弹性材料干燥后，进行表面处理。
4. 混凝土修补砂浆修补（1）将混凝土修补砂浆按照说明书中的比例混合均匀。
（2）将混合后的混凝土修补砂浆填充于裂缝中。
（3）等待混凝土修补砂浆干燥后，进行表面处理。
5. 聚合物纤维增强砂浆修补（1）将聚合物纤维增强砂浆按照说明书中的比例混合均匀。
（2）将混合后的聚合物纤维增强砂浆填充于裂缝中。
（3）等待聚合物纤维增强砂浆干燥后，进行表面处理。
六、表面处理1. 使用混凝土表面处理剂对修补后的表面进行处理，以提高表面硬度和耐水性。
混凝土裂缝修补方法
混凝土裂缝修补方法可以根据裂缝的类型和大小使用不同的修补材料和技术。
以下是一些常用的修补方法：
1. 表面修补：如果裂缝较浅且宽度较小，可以使用混凝土表面修补剂进行修补。
首先清洁并湿润裂缝的表面，然后将修补剂涂抹在裂缝上，使用刮刀或抹子进行平整和压实。
2. 填充修补：对于较大的裂缝，可以使用灌浆材料进行填充修补。
首先清理裂缝，确保表面干燥，然后将灌浆材料按照说明书的要求混合，并使用注射器或灌浆泵将材料注入裂缝中，直到填满整个裂缝。
3. 嵌入补强材料：对于结构性裂缝，可以使用补强材料来加固和修复。
首先清理和准备裂缝表面，然后将补强材料（如碳纤维布或玻璃纤维带）按照裂缝的长度和宽度覆盖在裂缝上，并使用混凝土修补胶进行粘接。
4. 裂缝处理：在修补之前，必须将裂缝处理得干燥、光滑和清洁。
使用刷子、喷水器或高压水枪清除任何污垢、油脂或松散的混凝土。
5. 后续维护：修补完成后，需要进行后续的维护保养，以确保修补部分的持久性和耐用性。
这包括定期清洁和涂覆保护涂料，以防止裂缝的再次出现。
请注意，在进行混凝土裂缝修补之前，最好咨询专业人士以获得正确的修补方案和技术指导。
工程技术：钢筋混凝土梁有裂缝怎么处理【学员问题】钢筋混凝土梁有裂缝怎么处理？
【解答】1、宽度小于0.2mm的裂缝，一般很难处理；如不再发展，可不做处理。
2、大于0.3mm的裂缝，必须进行治理，尤其是重要桥梁的重要部位，应及时用水泥砂浆或环氧树脂修补裂缝。
3、梁端裂缝必须先解决墩台不均匀沉降后，再行修理。
4、当桥台下沉时，大梁支承面积减小，不仅大梁严重开裂和剥落，而且还造成台帽的开裂和剥落，对于这种情况，如桥台下沉已稳定（桥台还在下沉时，预先处理），可先将桥台靠背墩拆除，用千斤顶起到要求位置，用6～8mm钢筋扎成钢筋网。
焊在主钢筋上，再立模浇筑混凝土。
1。
桥梁维修与加固解决桥梁裂缝与渗漏问题的解决方案桥梁是城市交通的重要组成部分，然而，长期以来，桥梁出现裂缝与渗漏问题一直是工程施工与维护过程中面临的挑战。
这些问题不仅会影响桥梁结构的稳定性和安全性，还给城市道路交通带来不便和隐患。
为了解决桥梁裂缝与渗漏问题，我们需要采取一系列的维修与加固措施。
本文将介绍几种常用的解决方案。
一、裂缝问题的解决方案1. 桥面裂缝的处理桥面裂缝是桥梁中常见的问题之一，对于这种类型的裂缝，我们可以采用以下措施：- 使用高性能聚合物填缝材料，填充裂缝，并确保材料与桥面的粘附性能和耐久性；- 在填充材料的表面涂覆一层防水涂层，以提高桥梁的防水性能；- 根据裂缝的宽度和深度，决定是否需要针对桥面结构进行加固处理。
2. 桥墩裂缝的处理桥墩裂缝的出现会严重影响桥梁的承载能力和稳定性，因此需要针对性的解决方案：- 对于小宽度和不深的桥墩裂缝，可以使用聚合物胶粘剂和钢筋包带进行修补；- 对于大宽度和比较深的桥墩裂缝，需要进行深入的调查和评估，根据具体情况进行加固处理，如加装支撑结构或者加固桥墩基础。
二、渗漏问题的解决方案1. 桥面渗漏的处理桥面渗漏是一个常见的问题，会导致桥梁结构内部的腐蚀和损坏，因此需要及时采取措施：- 对于裸露混凝土桥面，可以使用防水涂料进行表面涂层保护；- 对于桥面铺设路面层的情况，可以选择防水性能好的材料进行施工，以阻止渗漏现象的发生。
2. 桥墩渗漏的处理桥墩渗漏问题严重影响桥梁结构的稳定性和耐久性，针对渗漏问题的解决方案如下：- 对于小范围的桥墩渗漏，可以使用聚合物灌浆材料进行填充处理；- 对于大范围的桥墩渗漏，需要进行彻底的调查和评估，确定渗漏的原因和位置，然后采取相应的加固措施，如桥墩表面涂覆防水涂层或者增加隔水层等。
综上所述，针对桥梁裂缝与渗漏问题，我们可以采取一系列的维修与加固措施，包括使用高性能填缝材料、聚合物灌浆材料以及桥面和桥墩的防水涂层等。
这些解决方案能够有效修复裂缝和阻止渗漏现象，提高桥梁结构的稳定性和安全性，确保城市交通的畅通和道路的可持续发展。

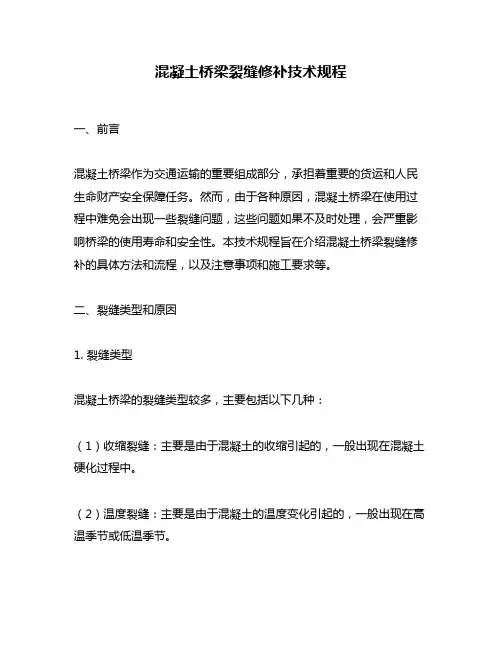

混凝土桥梁裂缝修补技术规程一、前言混凝土桥梁作为交通运输的重要组成部分，承担着重要的货运和人民生命财产安全保障任务。
然而，由于各种原因，混凝土桥梁在使用过程中难免会出现一些裂缝问题，这些问题如果不及时处理，会严重影响桥梁的使用寿命和安全性。
本技术规程旨在介绍混凝土桥梁裂缝修补的具体方法和流程，以及注意事项和施工要求等。
二、裂缝类型和原因1. 裂缝类型混凝土桥梁的裂缝类型较多，主要包括以下几种：（1）收缩裂缝：主要是由于混凝土的收缩引起的，一般出现在混凝土硬化过程中。
（2）温度裂缝：主要是由于混凝土的温度变化引起的，一般出现在高温季节或低温季节。
（3）荷载裂缝：主要是由于桥梁荷载过重引起的，一般出现在桥梁使用过程中。
（4）冻融裂缝：主要是由于混凝土冻融引起的，一般出现在寒冷地区。
2. 裂缝原因混凝土桥梁裂缝的产生原因较多，主要包括以下几种：（1）材料问题：混凝土材料质量差、配合比不合理等。
（2）施工问题：浇筑不均匀、养护不当等。
（3）使用问题：荷载过重、温度变化大等。
三、修补方法和步骤1. 修补方法混凝土桥梁裂缝的修补方法主要有以下几种：（1）缝合法：将裂缝两侧的混凝土缝合在一起，使之成为一个整体。
（2）灌浆法：在裂缝内注入浆料，填补裂缝并强化混凝土结构。
（3）覆盖法：在裂缝上方铺设一层防水材料，以防止水分进入裂缝内引起混凝土龟裂。
2. 修补步骤混凝土桥梁裂缝修补的步骤如下：（1）清理裂缝：使用钢丝刷等工具清理裂缝内的杂物和灰尘。
（2）打孔：在裂缝两侧打孔，孔距以20cm为宜。
（3）处理表面：在裂缝两侧的混凝土表面涂抹一层混凝土表面处理剂，以增强混凝土的附着力。
（4）灌浆：在裂缝内注入浆料，直到浆料从孔口流出为止。
（5）养护：修补完毕后，需要对修补部位进行养护，以确保修补后的混凝土能够达到预期效果。
四、注意事项和施工要求1. 注意事项（1）裂缝修补应在天气良好的情况下进行，避免雨水和风等天气因素的影响。
常见桥梁维修技术有哪些桥梁作为交通基础设施的重要组成部分，承载着车辆和行人的通行重任。
随着时间的推移，由于自然环境的侵蚀、交通流量的增加以及设计施工中的不足等原因，桥梁可能会出现各种病害和损伤，需要进行维修和加固。
下面我们就来了解一下常见的桥梁维修技术。
一、混凝土裂缝修补技术混凝土裂缝是桥梁结构中常见的病害之一。
对于宽度较小的裂缝，可以采用表面封闭法，即在裂缝表面涂抹封闭材料，如环氧树脂、聚氨酯等，以阻止水分和有害物质进入裂缝，防止裂缝进一步扩展。
对于宽度较大的裂缝，则需要采用压力灌浆法，将专用的灌浆材料通过压力注入裂缝内部，填充裂缝并提高混凝土的整体性。
二、钢筋锈蚀处理技术钢筋锈蚀会严重影响桥梁的承载能力和耐久性。
处理钢筋锈蚀的方法主要包括清除锈蚀钢筋表面的锈层、在钢筋表面涂刷防锈剂以及对受损钢筋进行加固或替换。
在清除锈层时，可以采用机械打磨、喷砂或化学除锈等方法。
为了防止钢筋再次锈蚀，还需要采取措施改善混凝土的密实性和抗渗性，如采用高性能混凝土、添加阻锈剂等。
三、支座更换技术支座是桥梁结构中连接上部结构和下部结构的重要部件，其作用是传递荷载和适应桥梁的变形。
当支座出现损坏、老化或变形过大等问题时，需要进行更换。
支座更换的方法主要有顶升法和拖拉法。
顶升法是通过千斤顶将桥梁上部结构顶起，然后更换支座；拖拉法是将桥梁上部结构沿纵向拖拉，露出支座进行更换。
在进行支座更换时，需要确保施工过程中的桥梁结构安全和稳定。
四、桥面铺装修复技术桥面铺装层直接承受车辆荷载的作用，容易出现磨损、坑槽、裂缝等病害。
对于轻度的病害，可以采用局部修补的方法，如填补坑槽、灌缝等。
对于严重的病害，则需要对整个桥面铺装层进行重新铺设。
在重新铺设桥面铺装层时，需要选择合适的铺装材料，如沥青混凝土、水泥混凝土等，并保证施工质量。
五、桥梁结构加固技术桥梁结构加固是提高桥梁承载能力和耐久性的重要手段。
常见的加固方法包括粘贴钢板加固法、粘贴碳纤维布加固法、增大截面加固法、体外预应力加固法等。
钢筋混凝土桥梁裂缝修补技术
桥梁运营时，受各种因素影响，在混凝土中均会出现各种裂缝，而造成桥梁病害，使结构性能退化或完全丧失。
所以，对混凝土结构的裂缝检测、分析尤为重要。
文章作者分析总结了裂缝的分裂和成因，并列举了部分裂缝的修补技术。
标签：桥梁裂缝；修补；技术
1 概述
桥梁运营随着时间的增长，其受环境侵蚀或超载等各种因素影响，或是原先施工质量问题，桥梁结构都会发生不同程度的病害，致使桥梁使用性能退化或完全丧失。
从最近几年桥梁大面积垮塌事件的发生，充分说明目前的桥梁安全状况堪忧。
实践表明，桥梁混凝土结构的所有病害，都首先表现的是出现裂缝。
裂缝就像桥梁病害的晴雨表，也好比人类得病外部表现出发烧一样，都只是病变的一种外部表现。
人类得病发烧了，不能一味的去降温，要因病下药施治。
所以桥梁有病害了，就得对桥梁结构进行调查、检测和分析入手。
分清病害原因、成因后，进行结构改造、维修或是加固等措施。
2 桥梁混凝土裂缝分类及成因
2.1 桥梁结构的裂缝
大多都是由结构内部的初始缺陷、细微裂缝等发展而形成。
而且引起裂缝的原因很多，大致可总结为以下两类：
2.1.1 结构性裂缝：是外部荷载引起的裂缝，也叫受力裂缝，它的分布及宽度与外部荷载关系很大。
常常表现为桥梁结构的承载力不足或是内部有其他严重的质量问题。
2.1.2 非结构性裂缝：是材料变形引起的裂缝，比如：空气温度变化导致混凝土收缩等因素引起结构变形，当结构变形受到限制时，内部就产生各种应力，而引起混凝土裂缝。
但这种裂缝一旦出现，变形释放后，应力自然消失。
2.2 桥梁裂缝成因分析
桥梁裂缝生成因素很多，但主要有两方面原因：
2.2.1 内部因素：混凝土结构质量缺陷，比如施工时搅拌不均匀等。
结构截面尺寸不足，荷载过大时混凝土受拉区出现拉应力。
或是后期的养护不到位等等。
2.2.2 外部因素：车辆超载目前是最大因素，伸缩缝受堵的位移约束影响或自然灾害影响等等原因。
3 桥梁混凝土裂缝修补技术
对于桥梁裂缝宽度<0.15mm时，一般采用表面封闭法将裂缝封闭，来阻止空气进入梁体，而腐蚀钢筋。
当裂缝宽度≥0.15mm时，一般就采用灌注环氧浆方法来封闭裂缝。
主要的施工技术如下：
3.1 涂刷树脂胶液修复技术
3.1.1 先在裂缝四周各200mm范围内的结构表面上，用砂轮打磨掉表面上的污渍和泥土，直至露出新鲜的混凝土面，然后用风机吹净表面浮尘，并用丙酮涂刷清洗干净。
3.1.2 按照设计进行环氧树脂封缝胶配兑，配兑时按比例准确称量，在搅拌器内均匀搅拌，一次拌合量应控制在规定使用时间内可以用完的量。
3.1.3 用胶辊沾上环氧树脂胶涂刷于裂缝混凝土表面，利用裂缝毛细作用吸收胶液而渗入裂缝内部。
环氧树脂胶液应分两次涂刷，纵横向实施。
第二次涂刷时，下层胶液应该成膜或用指压感觉干燥时才可开始。
每次涂刷应细密重叠，不得有空刷。
3.1.4 涂刷后，胶液应不流淌，表面厚度均匀、密实成膜，膜厚度控制在大约2mm厚为宜，并完全封闭裂缝。
3.2 刮涂树脂胶泥修复技术
3.2.1 先在裂缝四周各200mm范围内的结构表面上，用砂轮打磨掉表面上的污渍和泥土，直至露出混凝土新面，然后用风机吹净表面浮尘，并用丙酮涂刷清洗干净。
3.2.2 按照设计进行环氧树脂胶泥配兑，配兑时按比例准确称量，在搅拌器内均匀搅拌。
胶泥每次配兑数量应控制在1小时内用完为宜，粘稠度按照方便于施工进行掌握。
3.2.3 施工时，用灰刀和刮板均匀的将胶泥刮抹在裂缝周边，纵横向反复刮抹和挤压，抹压次数应不小于3次，尽可能多的使胶泥抹压进裂缝内部，与混凝土粘接牢固。
胶泥硬化后，表面应均匀、密实，无裂缝和孔洞。
3.2.4 胶泥完全硬化后，用砂轮将表面打磨平顺、光滑。
3.3 压注灌缝胶修复技术
3.3.1 先在裂缝四周各100mm范围内的结构表面上，用砂轮打磨掉表面上的污渍和泥土，直至露出新鲜的混凝土面，然后用风机吹净表面浮尘，并用丙酮涂刷清洗干净。
3.3.2 将专用注射器基座骑缝粘贴、固定于裂缝上，基座中心对准裂缝中心，间距根据情况按照200～400mm布设。
基座之间的裂缝表面用环氧树脂胶泥刮抹或用GF布粘贴封闭，用以防止压注时灌缝胶从裂缝中溢出，沿缝最后再涂刷一层肥皂水。
3.3.3 按设计要求进行配兑灌缝胶，每次配兑的胶液量应控制在一次压注完，而且胶液在注射器内不变稠、凝结为限。
配兑时应专人负责称量、搅拌，即配即用。
3.3.4 注射器吸入灌缝胶，用活动卡条固定住后，安装到基座上。
所有的注射器安装完成，并检查固定、牢靠后，分别松开固定卡条。
注射器在橡胶筋拉力下低速、低压徐徐将灌缝胶液压入裂缝内部。
当任一注射器内胶液注射完毕，立即更换上新吸满胶液的注射器继续压注，直到全部灌满裂缝为止。
3.3.5 灌缝胶液固化8个小时后，才可拆除注射器，打磨封缝胶泥或铲除封缝布。
灌注后裂缝表面，应打磨平顺、光滑，清扫干净。
3.4 裂缝注浆修补技术
3.4.1 当桥梁结构裂缝深度小于1米时，注浆嘴直接粘贴、固定于裂缝表面。
若裂缝深度为1～2m时，则采用钻孔埋管；钻孔埋管方式又分为骑缝孔和穿缝斜孔两种，后者适用于混凝土深层裂缝。
3.4.2 钻孔埋管时，钻孔孔径宜为Φ20mm，孔深宜为100～150mm。
为避免钻孔的孔底偏离裂缝，埋管时管底距孔底保留1/3的距离，即灌浆管只埋入孔深的2/3左右深度。
3.4.3 注浆嘴布设的间距一般控制在200～500mm为宜，最好设置在裂缝交叉点、缝较宽或裂缝端部位置处，以便照顾到所有裂缝。
注浆嘴固定好后，两注点之间的裂缝表面用环氧树脂胶泥刮抹或用GF布粘贴封闭，用以防止注浆时浆液从裂缝中溢出，沿缝最后再涂刷一层肥皂水。
3.4.4 封缝胶泥或GF布固化后压浆前，应进行设备检查和试压，确保浆液流动度和适应性满足施工。
试压时，若气压达到0.5MPa时，还有个别注浆嘴不通气，则说明该部位未连通好，应重新埋设注浆嘴，或缩短两注浆嘴之间的距离。
若封缝表面肥皂水有小气泡，则该处封缝不严密，应重新封缝。
3.4.5 注浆料配兑前，应按照设计试配小批量注浆料进行试压，合适后，再大批量配兑。
试压时应对每个压浆嘴逐个进行压浆。
竖向裂缝压浆时，按照从下向上顺序进行；对薄板有贯穿性裂缝时，宜从下向上注浆。
3.4.6 注浆过程中，若出现出气孔出浆，则表明裂缝处注浆饱满，可转入下一个注浆嘴继续注浆，直至整条裂缝注满为止。
3.4.7 裂缝深度很大时，一般采用骑缝孔和穿缝斜孔两种钻孔并用注浆。
可将骑缝孔先作排气孔用，待穿缝斜孔灌注饱满后，再灌注骑缝孔。
3.4.8 裂缝内的注浆料全部凝固后，才可拆除压浆嘴和GF布。
灌注后裂缝表面，应打磨平顺、光滑，清扫干净。
3.5 裂缝填充密封修补技术
3.5.1 按设计和规范规定，人工沿缝凿成“V”形槽，宽度约5～lOcm，深3～5cm，凿槽长度延伸过裂缝末端，为避免应力集中，凿槽的端头一般做成弧形。
凿槽完成后，用高压空气吹净表面浮尘，使其不让灰渣阻塞，然后用丙酮涂刷、擦洗清除裂缝周围的油污。
3.5.2 根据情况若需设置隔离层时，隔离层应选用不吸潮膨胀材料，且应紧贴槽底。
3.5.3 当活动裂缝还处于发展阶段时，弹性密封材料应该宜略低于结构表面。
3.5.4 当用微膨胀水泥砂浆或细石混凝土或聚合物填塞裂缝时，最好先用水湿润V槽周边，然后再填灌缝材料，直至全部填充完毕。
填充表面再用刮刀抹压平整，并注意保持水分养护，以免表面新出现龟裂。
4 结束语
通过多座桥梁采用以上的裂缝修补技术，均取得了很好的效果，避免了桥梁病害进一步发展，防微杜渐、防患于未然，也确保了国有资产安全、人民群众人身安全。
