蚀刻液分类及工艺流程

碱性蚀刻制程讲义本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March碱性蚀刻制程讲义目录一、碱性蚀刻流程二、为什么要蚀刻三、碱性蚀刻制程需求四、制程及产品介绍五、特性及优点六、制程控制七、洗槽及配槽程序八、问题及对策九、信赖度测试方法十、药水分析方法一、碱性蚀刻流程剥膜→水洗→蚀刻→子液洗→水洗→剥锡→水洗→烘干二、为什么要蚀刻将基板上不需要的铜,以化学反应方式予以除去,以形成所需要的电路图形三、蚀刻制程需求1.适宜的抗蚀剂类型2.适宜的蚀刻液类型3.可实现自动控制4.蚀刻速度要快5.蚀刻因子要大,侧蚀少6.蚀刻液能连续运转和再生7.溶铜量要大,溶液寿命长四、制程及产品介绍PTL-503B为全溶碱性蚀刻液,适用于图形电镀金属抗蚀层,如镀覆镍.金.锡铅合金.锡镍合金及锡的印制电路板蚀刻1.剥膜成份:NaOH功能:剥除铜面上之干膜,露出底层铜面特性:强碱性,适用于水平及垂直设备2.碱性蚀刻主要成份:NH3H2O NH3Cl Cu(NH3)4Cl2①.Cu(NH3)4Cl2:具有蚀刻能力,与板面Cu反应,生成不具蚀刻能力之Cu(NH3)2Cl,在过量氨水和氯离子存在的情况下,Cu(NH3)2Cl很快被空气氧化生成具有蚀刻能力之Cu(NH3)4Cl2②.:提供蚀刻所需之碱性环境,并与NH4Cl一道完对Cu(NH3)2Cl之氧化再生氧化 氧化氧化 氧化③. NH 4Cl:提供再生时之Cl -反应原理: Cu+Cu(NH 3)4Cl 2→2Cu(NH 3)2Cl2Cu(NH 3)2Cl+2NH 4Cl+2NH 4OH+O 2→2Cu(NH 3)4Cl 2+2H 2O Cu+2NH 4Cl+2NH 4OH+O 2→Cu(NH 3)4Cl 2+2H 2O3. 剥锡铅:PTL-601D/605 PTL-602A/602B 1功能:剥除线路板表面锡金属抗蚀层,露出线路板之铜面,并保持铜面之光泽 主要成份:HNO 3①. 双液型:PTL-602A/602B 1 A. A 液a. 氧化剂:用以将Sn/Pb 氧化成PbO/SnOb. 抗结剂:将PbO/SnO 转成可溶性结构,避免饱和沉淀c. 抑制剂:防止A 液咬蚀锡铜合金 B. B 液a. 氧化剂:用以咬蚀铜锡合金b. 抗结剂:防止金属氧化物沉淀c. 护铜剂:保护铜面,防止氧化 ②. 单液型a. 氧化剂:用以将Sn/Pb 氧化成PbO/SnOb. 抗结剂:将PbO/SnO 转成可溶性结构c. 护铜剂:保持铜面,防止氧化 反应原理: 1. 咬Sn/PbSn/Pb SnO/PbO SnL/PbL H 2SnO 3(H 2O)X (a) 2. 铜锡合金剥除Cu 6Sn 5 Cu 2++Sn 2+(溶解) Cu 3Sn Cu 2++Sn 2+(溶解)五、特性及优点1.操作参数表补充:蚀刻液比重超过或铜含量超过160g/L时,抽出1/5槽液并添加PTL-501B到原液位管理:A.定期检查自动控制之比重和槽液比重是否符合而做适当校正B.定期分析槽液PH值,铜含量,氯含量,并作成管制图C.每日下班时使用子液冲洗蚀铜机前后进出之滚轮,避免干燥氢氧化铜之累积D.长期不使用时,可多添加3-5%子液,避免NH3过量损失E.停机超过45-60日以上时,清洗蚀刻机槽维护如下:a.将槽液排出到预备槽b.用水喷洗5分钟后排放c.用3%(V/V)HCl清洗并喷洗5分钟后排放d.检查喷洒情况是否正常e.用水再清洗一次并检查加热器,冷却水管及滤钢板f.加水与约2%氨水或子液混合后喷洗5分钟后排放g.将槽液抽回F.氯化铵添加时请先在槽外以槽液溶解后,再加入蚀铜机内G.(氯离子标准值-分析值)×NH4Cl/Cl×槽体积(L)×1000=添加氯化铵Kg量H.PH值在50℃时与常温会呈现不同的值,换算公式如下:PH(50)=PH(X)×(50-X)/10例如:24℃时PH=,问50℃时的PH值是多少I.值的误差影响因素:温度越低,PH值越高,50℃与常温有时会差约电极会慢慢老化,而此过程中无法得知不同厂牌或不同电极,会差约校正用标准液会吸收空气中的CO2形成碳酸,若溶入标准液时,则影响准确性用与用做校正,也会不同J.蚀铜液的PH值变数太多,通常只作参考,用滴定碱当量法是比较准确的K.比重在50℃的值与常温时约差,比重差时,铜含量约差10g/L50℃25℃铜(g/L)140150160165七、洗槽及配槽程序1.新线洗槽程序a.以清水清洗所有药水槽及水洗槽,然后排放b.将各水洗槽及药水槽注满清水,加入5-10g/L片碱,开启循环过滤系统,维持四小时以上然后将废液排除c.用清水冲洗各槽体,并排放d.将各槽注满清水,循环30分钟后排放e.将各槽注入1/2槽体积水,加入1-2%槽体积H2SO4,然后注满清水,开启循环过滤系统,维持1-2小时后排放f.用清水冲洗各槽体,并将水排放g.以清水注满各槽,开启循环过滤系统,维持30分钟后排放h.剥膜槽用5-10g/L NaOH,蚀刻槽用1-2% ,剥锡槽用1-2% HNO3再次循环清洗1小时后,即可进行全线配槽2.配槽程序A.剥膜槽a.注入1/2槽体积清水,加入50g/L NaOH(NaOH需预先溶解后再加入槽内,以免堵塞管道)b.补充水至标准液位,循环20-30分钟c.分析调整药水浓度d.升温至50℃B.蚀刻槽a.取蚀刻母液PTL-503A(可由旧蚀刻线接取),加入蚀刻槽内b.分析调整母液浓度c.升温至50℃C.剥锡铅槽a.单液型剥锡铅液:直接将剥锡铅液原液加入槽内(PTL-601D,PTL-605),搅拌均匀b.双液型剥锡铅液:(PTL-602A/PTL-602B1)①.将PTL-602A原液加入剥锡铅线A段②.将95%槽体积PTL-602B1加入剥锡铅线B段,并缓慢加入5%槽体积H2O2(35%)③.将槽液搅拌均匀八、问题与对策:1.蚀铜液常见问题与对策2.剥锡/铅液常见问题及对策1. 蚀刻均匀性测试a. 取1PNL 24”×18”之2/2 OZ 含铜基板,两面至少各分为25个方格b. 测各小方格内铜厚H 1并依次作好记录c. 以正常之蚀板速度,将2/2 OZ 基板进行蚀刻d. 测蚀刻后各小方块内铜厚H 2,并与蚀刻前所测铜厚,相对应作记录e. 以蚀刻前之铜厚H 1,减去蚀刻后之铜厚H 2,即为蚀刻之铜厚hf. 以蚀刻掉铜厚之最小值H min 除去蚀刻掉铜厚之最大值H max ,即为蚀刻之均匀性均匀性>80%g. ,可调整上下喷压,若同一面均匀性差,可调2. 蚀刻速率测定a. 取一2/2 OZ 含铜基板,称重W 1(g)b. 将板放入蚀刻线,按正常之生产速度进行蚀刻后,取出洗净,吹干称重W 2(g),c. 计算:d. 计算:蚀刻速率3. 蚀刻因子测定方法 a. 取一做完电镀铜锡之PCB 板,要求该板具有朝向各个方向之线路,并有不同线宽线距(3/3mil 至10/10mil)在全板纵横分布 b. 将测试板放入蚀刻线,走完蚀刻后出c.d. 蚀刻因子蚀刻因子通常控制在3-54. 蚀刻点测试a.取1/1 OZ之含铜基板数片(宽度与机台同宽,基板数量应能使基板覆盖整个蚀刻段)b.将喷压固定,并将速度调整至正常蚀刻之速度c.将含铜基板逐一放入蚀刻段,板与板之间距须一致,当第一片基板走出蚀刻段后,立即关闭蚀刻之喷淋,待水洗后将蚀刻板逐一按顺序取出d.将蚀刻板逐一按原蚀刻放置顺序摆放好,观察经由喷洒所造成之残铜是否形成均匀之波峰波谷e. 观察残铜之波峰是否落于蚀刻段长度之70-80%内,若在此范围内,则表示蚀刻点正常,蚀刻速度合适,若不在此范围内则需调整速度,使蚀刻点落于蚀刻段长70-80%范围内十、分析方法㈠. 剥膜液NaOH化学分析试剂:酚酞指示剂 HCl方法:a. 取槽液5ml于250ml锥形瓶中b. 加50ml纯水c. 加3-5滴酚酞指示剂d. 用1N HCl滴定,溶液由红色变成无色为终点计算:NaOH=×1N HCl滴定ml数㈡. 蚀刻液PTL-503B化学分析①.铜离子含量分析试剂:PH=10缓冲液 PAN指示剂(1%) EDTA方法:a.取槽液10ml于100ml容量瓶中,加纯水至刻度线b.从上述溶液中取5ml于250ml锥形瓶中c.加入30ml纯水并加入20ml PH=10缓冲液d.加入4-6滴PAN指示剂e.用 EDTA滴定,溶液由蓝色变成草绿色为终点计算:Cu2+(g/L)=× EDTA滴定ml数②.氯离子含量分析试剂:20% 乙酸 20% K2CrO4 AgNO3方法:a.取槽液10ml于100ml容量瓶中,加纯水至刻度线b.从上述溶液中取5ml于250ml锥形瓶中c.加入30ml纯水并加入20ml 20%乙酸,15ml 20% K2CrO4缓冲液d.用 AgNO3滴定,溶液中沉淀细碎并呈粉红色为终点计算:[Cl-](N)=× AgNO3滴定ml数③.剥锡/铅液PTL-601D化学分析试剂:酚酞指示剂(1%) NaOH方法:a. 取槽液2ml于250ml锥形瓶中b. 加入20ml纯水并加入3-5滴酚酞指示剂c. 用 NaOH滴定,溶液由无色变成粉红色为终点计算:[H+](N)=× NaOH滴定ml数④.剥锡/铅液PTL-605化学分析试剂:酚酞指示剂(1%) NaOH方法:a. 取槽液2ml于250ml锥形瓶中b. 加入20ml纯水并加入3-5滴酚酞指示剂c. 用 NaOH滴定,溶液由无色变成粉红色为终点计算:[H+](N)=× NaOH滴定ml数⑤.剥锡/铅液PTL-602A/B1化学分析A. PTL-602A含量分析试剂:甲基红指示剂%) 1N NaOH方法:a.取5ml槽液于250ml锥形瓶中b.加入50ml纯水c.加入3-5滴甲基红指示剂d.用1N NaOH溶液滴定,颜色由红色变成黄色为终点计算:PTL-602A(N)=×1N NaOH含量分析←酸当量分析试剂:甲基红指示剂%) 1N NaOH方法:a. 取5ml槽液于250ml锥形瓶中b. 加入50ml纯水c. 加入3-5滴甲基红指示剂d. 用1N NaOH溶液滴定,颜色由红色变成黄色为终点计算:PTL-602B1(N)=×1N NaOH滴定ml数↑双氧水含量分析试剂:35% H2SO4 KMnO4方法:a.取1ml槽液于250ml锥形瓶中b.加入50ml纯水c.加入20ml 35% H2SO4溶液d.用 KMnO4溶液滴定,颜色由无色变成微红色为终点计算:35% H2O2(%)=× KMnO4滴定ml数。

蚀刻液分类目前已经使用的蚀刻液类型有六种类型：酸性氯化铜碱性氯化铜氯化铁过硫酸铵硫酸/铬酸硫酸/双氧水蚀刻液。

各种蚀刻液特点酸性氯化铜蚀刻液1) 蚀刻机理：Cu+CuCl2→Cu2Cl2Cu2Cl2+4Cl-→2(CuCl3)2-2) 影响蚀刻速率的因素：影响蚀刻速率的主要因素是溶液中Cl-、Cu+、Cu2+的含量及蚀刻液的温度等。

a、Cl-含量的影响：溶液中氯离子浓度与蚀刻速率有着密切的关系，当盐酸浓度升高时，蚀刻时间减少。

在含有6N的HCl溶液中蚀刻时间至少是在水溶液里的1/3，并且能够提高溶铜量。

但是，盐酸浓度不可超过6N，高于6N盐酸的挥发量大且对设备腐蚀，并且随着酸浓度的增加，氯化铜的溶解度迅速降低。

添加Cl-可以提高蚀刻速率的原因是：在氯化铜溶液中发生铜的蚀刻反应时，生成的Cu2Cl2不易溶于水，则在铜的表面形成一层氯化亚铜膜，这种膜能够阻止反应的进一步进行。

过量的Cl-能与Cu2Cl2络合形成可溶性的络离子(CuCl3)2-，从铜表面上溶解下来，从而提高了蚀刻速率。

b、Cu+含量的影响：根据蚀刻反应机理，随着铜的蚀刻就会形成一价铜离子。

较微量的Cu+就会显著的降低蚀刻速率。

所以在蚀刻操作中要保持Cu+的含量在一个低的范围内。

c、Cu2+含量的影响：溶液中的Cu2+含量对蚀刻速率有一定的影响。

一般情况下，溶液中Cu2+浓度低于2mol/L时，蚀刻速率较低；在2mol/L时速率较高。

随着蚀刻反应的不断进行，蚀刻液中铜的含量会逐渐增加。

当铜含量增加到一定浓度时，蚀刻速率就会下降。

为了保持蚀刻液具有恒定的蚀刻速率，必须把溶液中的含铜量控制在一定的范围内。

d、温度对蚀刻速率的影响：随着温度的升高，蚀刻速率加快，但是温度也不宜过高，一般控制在45~55℃范围内。

温度太高会引起HCl过多地挥发，造成溶液组分比例失调。

另外，如果蚀刻液温度过高，某些抗蚀层会被损坏。

碱性氯化铜蚀刻液1) 蚀刻机理：CuCl2+4NH3→Cu(NH3)4Cl2Cu(NH3)4Cl2+Cu→2Cu(NH3)2Cl2) 影响蚀刻速率的因素：蚀刻液中的Cu2+浓度、pH值、氯化铵浓度以及蚀刻液的温度对蚀刻速率均有影响。

PCB外层电路的蚀刻工艺在印制电路加工中﹐氨性蚀刻是一个较为精细和覆杂的化学反应过程, 却又是一项易于进行的工作。

只要工艺上达至调通﹐就可以进行连续性的生产, 但关键是开机以后就必需保持连续的工作状态﹐不适宜断断续续地生产。

蚀刻工艺对设备状态的依赖性极大, 故必需时刻使设备保持在良好的状态。

目前﹐无论使用何种蚀刻液﹐都必须使用高压喷淋﹐而为了获得较整齐的侧边线条和高质量的蚀刻效果﹐对喷嘴的结构和喷淋方式的选择都必须更为严格。

对于优良侧面效果的制造方式﹐外界均有不同的理论、设计方式和设备结构的研究, 而这些理论却往往是人相径庭的。

但是, 有一条最基本的原则已被公认并经化学机理分析证实﹐就是尽速让金属表面不断地接触新鲜的蚀刻液。

在氨性蚀刻中﹐假定所有参数不变﹐那么蚀刻的速率将主要由蚀刻液中的氨（NH3）来决定。

因此, 使用新鲜溶液与蚀刻表面相互作用﹐其主要目的有两个﹕冲掉刚产生的铜离子及不断为进行反应供应所需要的氨（NH3）。

在印制电路工业的传统知识里﹐特别是印制电路原料的供货商们皆认同﹐并得经验证实﹐氨性蚀刻液中的一价铜离子含量越低﹐反应速度就越快。

事实上﹐许多的氨性蚀刻液产品都含有价铜离子的特殊配位基（一些复杂的溶剂）﹐其作用是降低一价铜离子（产品具有高反应能力的技术秘诀）﹐可见一价铜离子的影响是不小的。

将一价铜由5000ppm降至50ppm, 蚀刻速率即提高一倍以上。

由于在蚀刻反应的过程中会生成大量的一价铜离子, 而一价铜离子又总是与氨的络合基紧紧的结合在一起﹐所以要保持其含量近于零是十分困难的。

而采用喷淋的方式却可以达到通过大气中氧的作用将一价铜转换成二价铜, 并去除一价铜, 这就是需要将空气通入蚀刻箱的一个功能性的原因。

但是如果空气太多﹐又会加速溶液中的氨的损失而使PH值下降﹐使蚀刻速率降低。

氨在溶液中的变化量也是需要加以控制的, 有一些用户采用将纯氨通入蚀刻储液槽的做法, 但这样做必须加一套PH计控制系统, 当自动监测的PH结果低于默认值时﹐便会自动进行溶液添加。

蚀刻工艺流程蚀刻工艺是一种常见的微纳加工技术，广泛应用于集成电路制造、光学器件制造、微机械系统等领域。

蚀刻工艺通过化学溶液或者等离子体对材料表面的刻蚀，实现对微纳结构的加工。

本文将介绍蚀刻工艺的基本流程，以及常见的蚀刻方法和注意事项。

1. 蚀刻工艺流程。

蚀刻工艺的基本流程包括准备工作、蚀刻加工和后处理三个主要环节。

1.1 准备工作。

在进行蚀刻加工之前，首先需要准备好待加工的衬底材料。

通常情况下，衬底材料是硅片、玻璃片或者其他基片材料。

在准备工作中，需要对衬底表面进行清洁处理，以去除表面的杂质和污染物，保证蚀刻加工的质量和精度。

1.2 蚀刻加工。

蚀刻加工是蚀刻工艺的核心环节，通过化学溶液或者等离子体对材料表面进行刻蚀，实现对微纳结构的加工。

蚀刻加工的关键是选择合适的蚀刻溶液或者蚀刻气体，控制加工时间和温度，以及保证加工过程中的稳定性和一致性。

1.3 后处理。

蚀刻加工完成后，需要对加工后的样品进行后处理。

后处理工作包括清洗去除残留的蚀刻溶液或者蚀刻气体，以及对加工表面进行保护处理，防止表面氧化或者其他不良影响。

2. 常见蚀刻方法。

蚀刻工艺根据加工原理和加工方法的不同，可以分为干法蚀刻和湿法蚀刻两种基本方法。

2.1 干法蚀刻。

干法蚀刻是利用等离子体或者化学气相反应进行刻蚀的一种加工方法。

干法蚀刻具有加工速度快、加工精度高、污染少等优点，广泛应用于集成电路制造和光学器件制造等领域。

2.2 湿法蚀刻。

湿法蚀刻是利用化学溶液对材料表面进行刻蚀的一种加工方法。

湿法蚀刻具有操作简单、成本低廉等优点，适用于对材料表面进行精细加工和微纳结构加工。

3. 注意事项。

在进行蚀刻工艺时，需要注意以下几个方面的问题：3.1 安全防护。

蚀刻工艺涉及到化学溶液和气体的使用，操作人员需要做好相应的安全防护工作，避免接触有害物质对人体造成伤害。

3.2 设备维护。

蚀刻设备需要定期进行维护保养，保证设备的稳定性和加工精度。

3.3 加工参数。

化学蚀刻工艺导言：化学蚀刻工艺是一种通过化学反应来去除材料表面的特定区域的工艺。

它广泛应用于半导体制造、电子元件制造、光学器件制造等领域。

本文将介绍化学蚀刻工艺的基本原理、工艺流程以及应用领域等内容。

一、基本原理化学蚀刻工艺基于材料与特定蚀刻液之间的化学反应。

在蚀刻液中，特定的化学物质可以与材料表面发生反应，使得表面的材料被溶解或转化为其他物质。

通过控制蚀刻液的成分、浓度、温度和蚀刻时间等参数，可以实现对材料表面的精确蚀刻。

二、工艺流程化学蚀刻工艺通常包括以下几个步骤：蚀刻前处理、掩膜制备、蚀刻过程和后处理。

1. 蚀刻前处理：在进行化学蚀刻之前，需要对待蚀刻材料进行预处理，以确保材料表面的纯净度和平整度。

常见的蚀刻前处理方法包括清洗、去除氧化层等。

2. 掩膜制备：在需要保护的区域上制备一层掩膜，以防止蚀刻液对此区域的侵蚀。

掩膜通常采用光刻技术制备，即使用光刻胶和光刻机将图案转移到待蚀刻材料表面。

3. 蚀刻过程：将待蚀刻材料浸泡在预先调配好的蚀刻液中，使其与蚀刻液进行反应。

蚀刻液的选择与待蚀刻材料的性质密切相关，常见的蚀刻液包括酸性、碱性和氧化性溶液等。

蚀刻时间的控制非常重要，过长或过短的蚀刻时间都会导致蚀刻效果不理想。

4. 后处理：蚀刻完成后，需要对样品进行清洗和去除掩膜等后处理工序。

清洗可以去除蚀刻液残留，而去除掩膜可以使得样品的表面完整。

三、应用领域化学蚀刻工艺在各个领域都有广泛的应用。

1. 半导体制造：化学蚀刻工艺是半导体制造中不可或缺的工艺之一。

通过化学蚀刻，可以在晶圆表面形成导电层、绝缘层、衬底等结构，实现电路的功能。

2. 电子元件制造：化学蚀刻工艺可用于制备电子元件的金属线路、电容器等。

通过控制蚀刻液的选择和蚀刻条件，可以实现微米级或纳米级的精确蚀刻。

3. 光学器件制造：光学器件制造中的光栅、反射镜等结构常常需要使用化学蚀刻工艺来实现。

化学蚀刻可以精确控制光学器件的形状和尺寸，提高光学性能。

金属蚀刻液
相关处理有：金属蚀刻液、化学蚀刻液、蚀刻液、线路板蚀刻液、钢铁蚀刻液、钢铁化学蚀刻、模具钢化学蚀刻、不锈钢化学蚀刻。

适用于钢铁、模具钢、不锈钢、钛合金、镁合金、铜合金、铸铝的化学蚀刻加工以及金属板模图纹装饰加工。

蚀刻时间短，不堵版，不烧版，光亮。

基本信息：
１、深黄色透明液体，有轻微气味
２、PH﹤5 (酸性)
３、比重：﹥1.0
使用方法：
1、将印刷好的金属件浸泡在金属蚀刻液（原液）中，要不断地摇晃工件或者用软毛刷来回轻刷金属表面。

大约20min-30min后即可蚀刻成功。

2、蚀刻完毕，取出工件，可以进入其他工序，如：抛光、除膜等。

3、蚀刻液使用一定时间后应补充添加剂使药效恢复。

注意事项：
1、适用于耐酸感光膜。

2、不能同时蚀刻钢和铁的组合件。

蚀刻工艺流程蚀刻工艺是一种常见的制造工艺，广泛应用于半导体、微电子、光电子、光学和微机械制造等领域。

蚀刻工艺通过化学溶液对材料表面进行腐蚀，从而实现对材料的精细加工和图案形成。

本文将介绍蚀刻工艺的基本流程及其在制造领域中的应用。

首先，蚀刻工艺的基本流程包括准备工作、蚀刻液配制、蚀刻、清洗和检验等步骤。

在准备工作中，需要对待加工材料进行清洗和去除表面氧化物，以保证蚀刻效果。

接下来是蚀刻液的配制，不同的材料需要选择不同的蚀刻液，而且蚀刻液的配制需要精确的配比和搅拌。

然后是蚀刻过程，将待加工材料浸泡在蚀刻液中，控制蚀刻时间和温度，直至达到所需的加工深度和形状。

蚀刻完成后，需要进行清洗，将蚀刻液残留物和产生的废料清洗干净，最后是对加工效果进行检验，确保加工质量符合要求。

蚀刻工艺在半导体制造中有着广泛的应用。

在半导体器件的制造过程中，需要通过蚀刻工艺来形成导电通路和绝缘层，以及定义器件的形状和尺寸。

蚀刻工艺可以实现对半导体材料的精细加工，从而提高器件的性能和可靠性。

此外，在微电子和光电子领域，蚀刻工艺也被广泛应用于制造微米级别的器件和结构，如微型光栅、微型透镜和微型传感器等。

蚀刻工艺的高精度和高可控性，使得微纳加工成为可能，推动了微纳技术的发展和应用。

除了在半导体和光电子领域，蚀刻工艺还在光学和微机械制造中发挥着重要作用。

在光学制造中，蚀刻工艺可以用于制作光学元件的表面结构，如光栅、衍射光栅和微透镜阵列等，以实现光学信号的调制和处理。

而在微机械制造中，蚀刻工艺可以用于制作微型机械结构和器件，如微型泵、微型阀和微型齿轮等，以实现微型机械系统的集成和微型机械运动的控制。

总之，蚀刻工艺是一种重要的制造工艺，通过化学溶液对材料表面进行精细加工和图案形成。

蚀刻工艺的基本流程包括准备工作、蚀刻液配制、蚀刻、清洗和检验等步骤。

在半导体、微电子、光电子、光学和微机械制造等领域中有着广泛的应用，推动了相关领域的发展和技术进步。

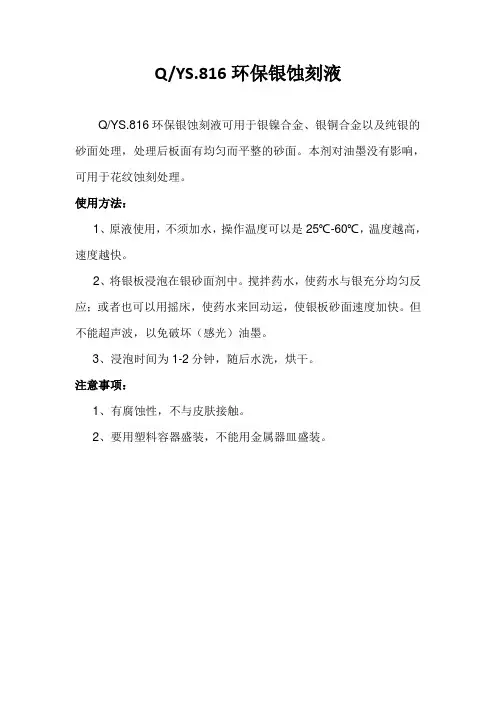

Q/YS.816环保银蚀刻液
Q/YS.816环保银蚀刻液可用于银镍合金、银铜合金以及纯银的砂面处理，处理后板面有均匀而平整的砂面。

本剂对油墨没有影响，可用于花纹蚀刻处理。

使用方法：
1、原液使用，不须加水，操作温度可以是25℃-60℃，温度越高，速度越快。

2、将银板浸泡在银砂面剂中。

搅拌药水，使药水与银充分均匀反应；或者也可以用摇床，使药水来回动运，使银板砂面速度加快。

但不能超声波，以免破坏（感光）油墨。

3、浸泡时间为1-2分钟，随后水洗，烘干。

注意事项：
1、有腐蚀性，不与皮肤接触。

2、要用塑料容器盛装，不能用金属器皿盛装。

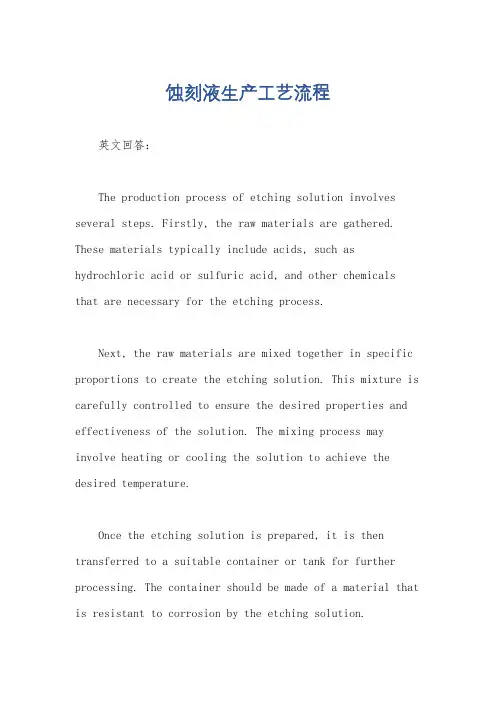

蚀刻液生产工艺流程英文回答：The production process of etching solution involves several steps. Firstly, the raw materials are gathered. These materials typically include acids, such as hydrochloric acid or sulfuric acid, and other chemicalsthat are necessary for the etching process.Next, the raw materials are mixed together in specific proportions to create the etching solution. This mixture is carefully controlled to ensure the desired properties and effectiveness of the solution. The mixing process may involve heating or cooling the solution to achieve the desired temperature.Once the etching solution is prepared, it is then transferred to a suitable container or tank for further processing. The container should be made of a material that is resistant to corrosion by the etching solution.The next step is the preparation of the substrate to be etched. The substrate is usually a metal or a semiconductor material. It is cleaned thoroughly to remove any contaminants or impurities that may interfere with the etching process. This can be done through various cleaning methods, such as chemical cleaning or mechanical cleaning.After the substrate is cleaned, it is then immersed in the etching solution. The etching solution reacts with the surface of the substrate, removing a thin layer of material and creating the desired pattern or structure. The etching time and temperature are carefully controlled to achieve the desired etching depth and precision.Once the etching process is complete, the substrate is removed from the etching solution and rinsed thoroughly to remove any remaining etching solution. This is important to prevent any further etching or damage to the substrate.Finally, the etched substrate is dried and inspectedfor quality control. Any defects or imperfections areidentified and corrected if necessary. The etchedsubstrates are then ready for further processing or use in various applications.中文回答：蚀刻液的生产工艺流程包括几个步骤。
