用6P9P制作耳放

⼀款巨型电⼦管胆机⽿放的制作⼏句废话原来随⼝把⾃⼰这次做的⽿放叫做“超级⽿放”，但是还未到正式写下制作过程和⼼得，已经被不屑。

要知道现在⼈都有很强的⾃信⼼，基本上可以做到不需要任何详细机理分析，只需搭眼⼀看，便断定你这不⾏或你这很⾏。

为了安定团结的⼤好局⾯不被我破坏，为了不致引起⼤的社会动荡，为了中国⼈民很⾏，为了中国建设很⾏，为了中国⼯商很⾏，为了中国农业很⾏，我决定把我这⽿放的称谓改作“巨型⽿放”，没有意见了吧。

怕啊~~没听江湖中常有狠话放出来：“智⼒再好，⼀砖撂倒”么？怕砖呀~~引⼦这⼀次，是认认真真为⾃⼰做件事。

尽管以前捉⼑设计过很多的东西，但是我⼀直都是听的都是个很低端的实验品，使⽤的是普普通通的被粪青所不齿的曙光管⼦。

不过毕竟设计⼯作是⾃⼰的“⽉光职业”，所以更多的时候是被主业的事物缠⾝。

静下⼼来的时候，只想在⾳乐中找点慰籍，所以并未太多在乎硬件。

很怀念上⼤学时，每个星期天早上10点钟⼏个同好静静守候在收⾳机旁如饥似渴地聆听半个⼩时的“听众点播歌曲”，现在还有这种渴求吗？还记得在炎热的夏夜，第⼀次⽤双卡收录机从岷江⾳乐台的⽴体声节⽬中听到Schoenberg的《净化之夜》，那种让⼈流泪的激荡，现在还有这种感动么？现在晚间的节⽬，不是卖鞋垫就是治肾虚，然后⼀⼤帮马甲打电话进去疯狂追捧，我呸！咋这么像我们⽹络呢？！话说回来，能够让硬件更加完善⼀些，是不是可以更好地重播⾳乐呢，正是基于这个想法，加之现在的⼯作相对轻松⼀些，于是产⽣了好好犒劳⾃⼰的不良动机。

同时这么多年也积攒了好多好元件，更由于有先前那么多或成功或失败的设计经验铺垫，所以决定⾰命了，⼲吧！从哪开始呢？想起⼀句“名正⾔顺”的成语，对啊得先取个名啊！⾳响⾥正好播到⽼柴“如歌的⾏板”，那啥就这个了，⾏板！不急不徐，中庸稳妥，andante！搞定！“未成曲调先有情”了⼀番，开始正题吧。

以前给别⼈做的设计，很多有商业⽤途，所以必须在性能和价格上作⾮常多的妥协。

简单的耳机放大器，你也可以做得到
第一个简单耳机放大器：LM386耳放——便宜、好用、低音强劲
用两个LM386搭成一个便携耳放。

LM386音质一般，但对电源要求低，一个9伏的电池即可推得服服帖帖。

如果布局合理的话，成品比半个香烟盒都要小，非常适合随身携带。

电路图参考下面，经个人焊接测试，电路图完美出生，只是当音量调到最大的时候可以听到些许低噪，这个是不足的地方。

而LM386有低音加强的效果，低音控可以考虑尝试一下。

第二个电路耳放：参考拜亚动力E1的高档耳机放大器，效果不用说，一顶一！
这个电路仅献给DIY高手，因为单靠万用板是不可能完成的，想要完美出声，必须得要用双层板制作，且要有合理的布局。

简单6N9C无输出变压器的耳机放大器电路近年来，随着国家经济的发展，人民生活水平不断提高。

青睐耳机这种发烧器件的朋友越来越多，而且，好耳机也层出不穷，为广大发烧友带来了福音。

然而，好的耳机需要好的驱动。

购买或制作一台高素质的耳机放大器就成为必需。

虽然晶体管、场效应管具有较低的输出阻抗。

然而。

越来越多的朋友开始喜欢电子管的声音。

认为电子管的声音更好听。

实际上也确实如此。

同时。

发烧耳机的阻抗一般在30-600Ω之间，远高于音箱的4-16Ω，用电子管，特别是采用无输出变压器方式制作耳机放大器成为可能。

本文介绍用国产小功率五极管6N9C (6P9P) 制作White Cathode Follower(WCF)耳机放大器。

一、设计思想采用无变压器输出，非常有利于业余制作。

现在国产很多高素质的电子管耳机放大器，也采用无输出变压器，说明电容输出可以得到较好的效果。

实际上，使用电容交流输出，可以很容易做到很宽的频率响应，也有利于阻抗匹配。

虽然电子管的种类繁多，但能够用于驱动耳机、音质较好且成本低廉的电子管却不多，因为对于输出管而言，需要较低的内阻、较高的跨导和较大的屏流。

本机使用了一种命名为6N9C(6P9P)的小功率五极管，用4只这种管子组成WCF电路，用来驱动低阻耳机，30Ω的阻抗也没有任何问题。

五极管的特点是细腻圆润。

将五极管接成三极管后，线性更好，内阻大幅度下降，跨导没什么大的变化，虽然输出功率有所减小，但对于耳机来说，也已经足够了。

6P9P为宽频带五极管。

可以非常方便地获得较宽的频率响应。

末级工作状态为WCF，是一种推挽线路，和SRPP非常相像，但它没有电压增益，当屏极电阻优化为一个管子跨导的倒数的时候。

其输出阻抗基本为两倍跨导的倒数。

因此。

与SRPP和阴极输出器相比。

WCF可以获得更低的输出阻抗，这一点不仅有利于驱动低阻耳机，对于中高阻耳机来说，也能获得更好的低频效果。

同时，与阴极输出器相比。

WCF由于是推挽线路。

6SA7（6N5P）阴极输出耳放的制作在95年的audio＆techniek杂志上看到了一篇Rudy Van Stratum先生发表的一个电子管的耳机放大器电路，不过，Stratum先生也没有实作过，仅仅是一个电路，这个电路引起了我的注意，因为我发现他具有以下特点：1。

电路简洁，两个声道一个只需要2只双三极管，这个是我见到最简单的耳机放大器电路。

2。

可以驱动低阻耳机。

3。

两级放大之间使用直接偶合电路。

4。

无大环路负反馈。

5。

单端甲类输出。

我按照这个电路实作了一台，经过这段时间的试听（超过三个月时间，使用CD、磁带等不同信号源）我可以告诉大家，这是一台非常好的耳机放大器。

经过我略微修正的电路如图1所示，它第一级使用双三极管ECC88中的一个作共阴极放大，第二级使用双三极管6AS7G中的一个作阴极输出，两级之间直接藕合，在原来电路图上我加了一个音量电位器和ECC88的栅漏电阻，输出电容也由100uF增加到200uF，增加电容容量的原因很简单，一个是我要使用低阻抗的32－60欧的耳机，另外我手中也恰好有这种电容，经过测试，使用60欧耳机，－3db的下降点在12Hz，使用32欧耳机，－3db的下降点在22Hz。

这台机器的外观处理很简单，我的第一台原型机使用了装饰用的宝丽板作机壳，我几乎是立刻就喜欢上了它，他的声音细节非常精确，可以听出更多的细节和空气感，本来阴极输出器有声音暗淡的名声，令人厌烦不敢恭维，但是这个电路改变了我的认识，呈现一种与之完全相反的并能紧紧抓住你注意力的声音，弱音之间的区别变得非常明显，举个例子，你可以听出不同大提琴之间音色的区别，我的晶体管耳机放大器与之比较，就显得声音发硬，呆滞，高频有毛刺感，结像力不足，我想这是因为这台电子管耳放电路简洁，并且没有大环路负反馈的结果，当然本机为单端输出，而那台晶体管机器电路为推挽也是原因之一。

通过一段时间的试听，我非常满意这种声音风格，最后我使用了一个4*8*1英寸的铝合金壳子作为我这台机器的机壳，制作我使用了搭棚焊接，没有使用商品机常见的PCB电路板形式，经过搭配使用森海塞尔HD465，HD580，AKG K240，松下EAH-S30试听，低阻抗耳机的表现要比高阻耳机好，说明本电路适合搭配低阻耳机使用。

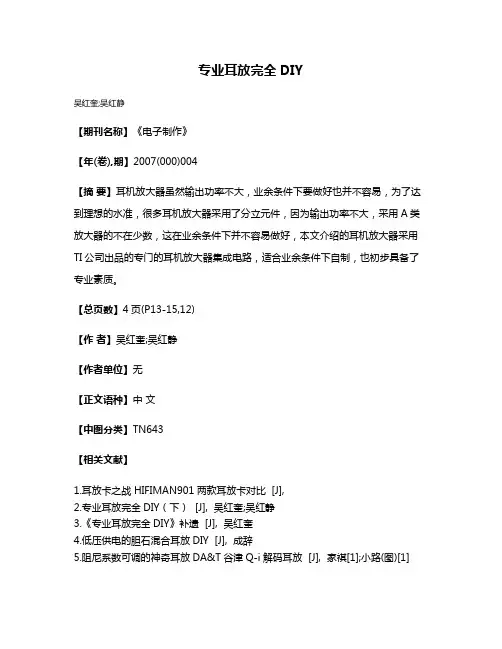

专业耳放完全DIY
吴红奎;吴红静
【期刊名称】《电子制作》
【年(卷),期】2007(000)004
【摘要】耳机放大器虽然输出功率不大，业余条件下要做好也并不容易，为了达到理想的水准，很多耳机放大器采用了分立元件，因为输出功率不大，采用A类放大器的不在少数，这在业余条件下并不容易做好，本文介绍的耳机放大器采用TI公司出品的专门的耳机放大器集成电路，适合业余条件下自制，也初步具备了专业素质。

【总页数】4页(P13-15,12)
【作者】吴红奎;吴红静
【作者单位】无
【正文语种】中文
【中图分类】TN643
【相关文献】
1.耳放卡之战 HIFIMAN901两款耳放卡对比 [J],
2.专业耳放完全DIY（下） [J], 吴红奎;吴红静
3.《专业耳放完全DIY》补遗 [J], 吴红奎
4.低压供电的胆石混合耳放DIY [J], 成辞
5.阻尼系数可调的神奇耳放DA&T谷津Q-i解码耳放 [J], 家祺[1];小路(图)[1]
因版权原因，仅展示原文概要，查看原文内容请购买。

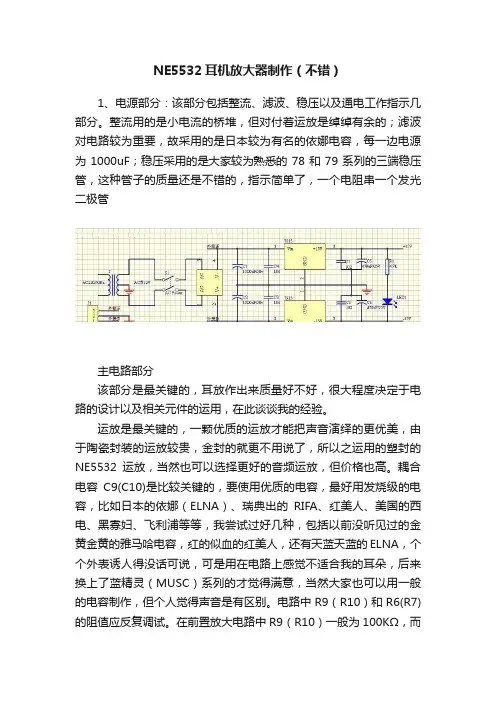

NE5532耳机放大器制作（不错）1、电源部分：该部分包括整流、滤波、稳压以及通电工作指示几部分。

整流用的是小电流的桥堆，但对付着运放是绰绰有余的；滤波对电路较为重要，故采用的是日本较为有名的依娜电容，每一边电源为1000uF；稳压采用的是大家较为熟悉的78和79系列的三端稳压管，这种管子的质量还是不错的，指示简单了，一个电阻串一个发光二极管主电路部分该部分是最关键的，耳放作出来质量好不好，很大程度决定于电路的设计以及相关元件的运用，在此谈谈我的经验。

运放是最关键的，一颗优质的运放才能把声音演绎的更优美，由于陶瓷封装的运放较贵，金封的就更不用说了，所以之运用的塑封的NE5532运放，当然也可以选择更好的音频运放，但价格也高。

耦合电容C9(C10)是比较关键的，要使用优质的电容，最好用发烧级的电容，比如日本的依娜（ELNA）、瑞典出的RIFA、红美人、美国的西电、黑寡妇、飞利浦等等，我尝试过好几种，包括以前没听见过的金黄金黄的雅马哈电容，红的似血的红美人，还有天蓝天蓝的ELNA，个个外表诱人得没话可说，可是用在电路上感觉不适合我的耳朵，后来换上了蓝精灵（MUSC）系列的才觉得满意，当然大家也可以用一般的电容制作，但个人觉得声音是有区别。

电路中R9（R10）和R6(R7)的阻值应反复调试。

在前置放大电路中R9（R10）一般为100KΩ，而R6（R7）为1KΩ，这样它的放大倍数可达100倍。

但现在作功放，就会出现自激，因此将R9(R10)改用8.2K，R9(R10)减为33K，放大倍数只有4倍，电路就不会自激，同时负反馈也适量，音质柔和、清晰、通透度高。

若将R9（R10）继续减小到15K，则负反馈过深，不但音量变轻，音色沉闷，，大家可以反复调试，自己喜欢的才是最好的。

C11（C12）是输入回路的对地通路，用大了声音听起来浑浊沉闷，用小了听起来低音不够凶猛，耳放也失去了一种魅力，换来换去最后用了100μF的紫色外观的无名电容，音质明显改善，用来听DJ感觉有种要起来舞动的动感，听一首童丽的《春江花月夜》后，琵琶的清脆声，人的娇美恬静声，还有沉沉的鼓声，真的是声声醉人。

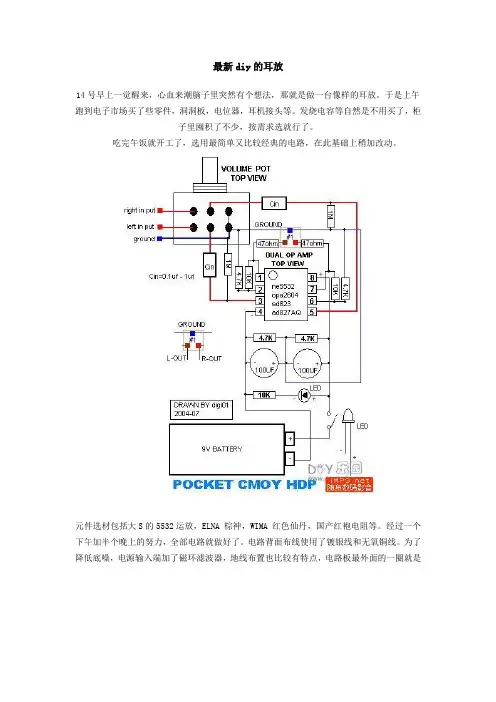

最新diy的耳放14号早上一觉醒来，心血来潮脑子里突然有个想法，那就是做一台像样的耳放。

于是上午跑到电子市场买了些零件，洞洞板，电位器，耳机接头等。

发烧电容等自然是不用买了，柜子里囤积了不少，按需求选就行了。

吃完午饭就开工了，选用最简单又比较经典的电路，在此基础上稍加改动。

元件选材包括大S的5532运放，ELNA 棕神，WIMA 红色仙丹，国产红袍电阻等。

经过一个下午加半个晚上的努力，全部电路就做好了。

电路背面布线使用了镀银线和无氧铜线。

为了降低底噪，电源输入端加了磁环滤波器，地线布置也比较有特点，电路板最外面的一圈就是了。

电池用两节1200mah锂聚合物电池串联，电压在6.6V—8.4V之间，洞洞板上那块小的电路板就是电池保护电路，它可以将两节电池分开保护，不会出现两节电池电压不一致产生的电池过充过放现象。

晚上躺在床上试听没有外壳的裸机，感觉底噪方面比以前做的耳放都小，解析也比上一个好，只是声音较平，高音部分没有上一个毒。

第二天，也就是15号一大早，就骑着车子来到西安电子大楼，买耳放的外壳，顺便问问有没有更好的运放，因为先前我最好的运放就是5532了，其他还有LM833、PT2308、LM358。

进了电子大楼发现这里竟然有AD和BB专卖，于是买了一只AD712和一只OPA2134，都是塑封，一共23块钱，只可惜没有想要的AD827。

然后找到了卖外壳的地方，要了只标准A8的铝合金外壳，20块钱，回去要自己在上面钻孔。

而且电路板比盒子明显短了一截，看来要把电位器、耳机接口装在外壳面板上，必须把它们从电路板上移出来然后用导线连接才行。

于是1块5又买了两个带螺纹的耳机接口，想买好一点的都没有，就这样吧。

屁癫屁癫地骑回学校，量好位置用台钻在面板上开了孔。

晚上回到宿舍开始改电路，装外壳，这项工作着实费了一番功夫。

连接导线依然用的是镀银线。

另外，还在输入耦合电容处加了跳线，这样如果想取消输入耦合电容，直接用跳线短路掉就OK了。

电子管直流输出(OCL耳机放大器的设计与制作电子管作为一种“古老”的现代电子元器件,近年来日益散发出迷人的魅力,尤其在耳机发烧领域,大有“异军突起”的趋势。

% s0 ]0 t" i4 r电子管耳机放大器从输出形式上来看,一般可以分为变压器输出、无变压器输出(OTL两大类。

由于OTL不使用昂贵的输出变压器,且阻抗匹配较为灵活,更是得到了DIYER和厂家的青睐,市面上相当多的胆耳放都采用了OTL输出方式。

% i4 W5 Y( S" p6 _ ~关于OTL胆耳放的线路构架,请参加我在《实用影音技术》2007年1~3期的连载。

(如有需要,请向杂志社索购。

在OTL胆耳放中,又分为两种,一种为电容输出,也就是普通常见的OTL方式,还有一种无电容输出,又称为OCL。

$ J! J( l( A/ P! h$ z& |2 H# g% b( b% @, \电容输出的优点显而易见:1、电源供电简单,一般只需要高压一组、灯丝一组就可以了;2、输出电容隔绝了高压,因此,一般不必使用输出保护装置,就可以放心地使用耳机。

r/ y. N1 H7 ^& c. {, E/ t当然,电容输出的缺点也很明显:1、由于耳机的阻抗一般在30~300之间,一般都需要100~500UF的电容,这就不可避免地使用电解电容,而优良的电解电容往往价格很高; Y: |7 B# `. y7 u2、当OTL胆耳放匹配不同阻值耳机的时候,由于低频截至的限制,不同阻抗的耳机对输出电容的容量要求是不一样的,比如30欧姆的耳机,为了能达到10赫兹的低频截至,就必须使用470UF以上的电解,而300欧姆的耳机,则需要50~60UF电容就差不多了;这样,阻抗匹配依然存在问题;而且,由于大容量电解电容的存在,在很大程度上了压缩了声场,出现了较为严重的“头部效应”$ K5 Q5 E' G3 ^ e! jb9 i- a2 U% {, M4 E9 Y于是,OCL就应运而生了。

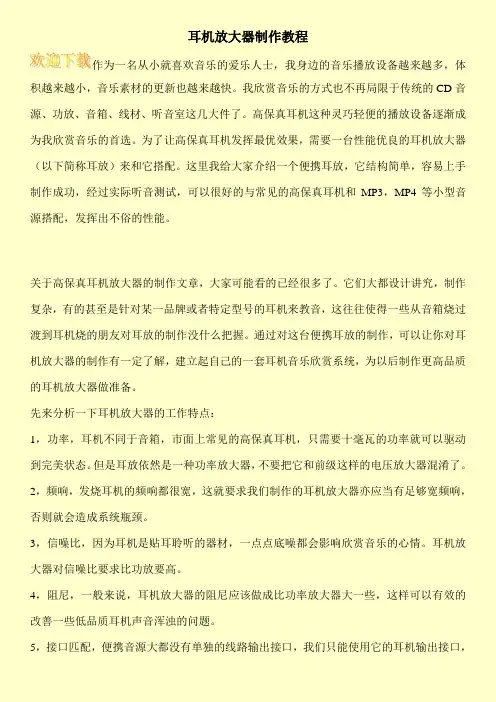

耳机放大器制作教程作为一名从小就喜欢音乐的爱乐人士，我身边的音乐播放设备越来越多，体积越来越小，音乐素材的更新也越来越快。

我欣赏音乐的方式也不再局限于传统的CD音源、功放、音箱、线材、听音室这几大件了。

高保真耳机这种灵巧轻便的播放设备逐渐成为我欣赏音乐的首选。

为了让高保真耳机发挥最优效果，需要一台性能优良的耳机放大器（以下简称耳放）来和它搭配。

这里我给大家介绍一个便携耳放，它结构简单，容易上手制作成功，经过实际听音测试，可以很好的与常见的高保真耳机和MP3，MP4等小型音源搭配，发挥出不俗的性能。

关于高保真耳机放大器的制作文章，大家可能看的已经很多了。

它们大都设计讲究，制作复杂，有的甚至是针对某一品牌或者特定型号的耳机来教音，这往往使得一些从音箱烧过渡到耳机烧的朋友对耳放的制作没什么把握。

通过对这台便携耳放的制作，可以让你对耳机放大器的制作有一定了解，建立起自己的一套耳机音乐欣赏系统，为以后制作更高品质的耳机放大器做准备。

先来分析一下耳机放大器的工作特点：1，功率，耳机不同于音箱，市面上常见的高保真耳机，只需要十毫瓦的功率就可以驱动到完美状态。

但是耳放依然是一种功率放大器，不要把它和前级这样的电压放大器混淆了。

2，频响，发烧耳机的频响都很宽，这就要求我们制作的耳机放大器亦应当有足够宽频响，否则就会造成系统瓶颈。

3，信噪比，因为耳机是贴耳聆听的器材，一点点底噪都会影响欣赏音乐的心情。

耳机放大器对信噪比要求比功放要高。

4，阻尼，一般来说，耳机放大器的阻尼应该做成比功率放大器大一些，这样可以有效的改善一些低品质耳机声音浑浊的问题。

5，接口匹配，便携音源大都没有单独的线路输出接口，我们只能使用它的耳机输出接口，。

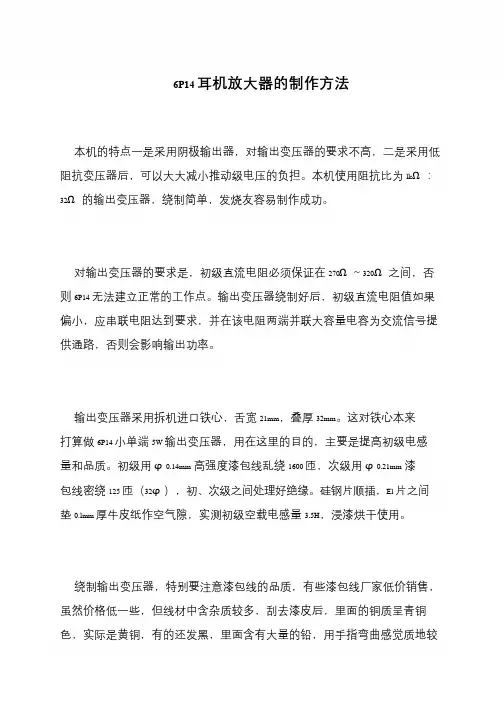

6P14 耳机放大器的制作方法
本机的特点一是采用阴极输出器，对输出变压器的要求不高，二是采用低阻抗变压器后，可以大大减小推动级电压的负担。

本机使用阻抗比为lkΩ：
32Ω的输出变压器，绕制简单，发烧友容易制作成功。

对输出变压器的要求是，初级直流电阻必须保证在270Ω～320Ω之间，否则6P14 无法建立正常的工作点。

输出变压器绕制好后，初级直流电阻值如果偏小，应串联电阻达到要求，并在该电阻两端并联大容量电容为交流信号提
供通路，否则会影响输出功率。

输出变压器采用拆机进口铁心，舌宽21mm，叠厚32mm。

这对铁心本来打算做6P14 小单端5W 输出变压器，用在这里的目的，主要是提高初级电感量和品质。

初级用φ0.14mm高强度漆包线乱绕1600 匝，次级用φ0.21mm漆包线密绕125 匝（32φ），初、次级之间处理好绝缘。

硅钢片顺插，El 片之间垫0.lmm 厚牛皮纸作空气隙，实测初级空载电感量3.5H，浸漆烘干使用。

绕制输出变压器，特别要注意漆包线的品质，有些漆包线厂家低价销售，虽然价格低一些，但线材中含杂质较多，刮去漆皮后，里面的铜质呈青铜
色，实际是黄铜，有的还发黑，里面含有大量的铅，用手指弯曲感觉质地较。

47耳放完整版(2010年参赛作品)网通发贴表示压力很大之前一直折腾功放听桌面音箱，半年前忽然打算用用耳机了，于是入了森海的HD595。

虽然50欧的阻抗不算高，但是要发挥出设备的实力耳放还是少不了的。

所以，决定自己动手做一个耳放。

这期间参考了大量关于耳放的资料，最终决定以47耳放电路为基础并加以改进制作一个比较完美的耳机放大器。

便动手做了起来。

下面分贴发一下耳放各部分的设计和制作过程个大家分享。

、因为本人对电路没有进行过系统的学习文章中存在大量文字存在自己的主观性理解可能错在大量问题希望高手及时指出虫虫小林2010-12-07 23:12:49一放大部分47耳放是一位外国人设计的电路，电路如图。

图1.gif因为电路中有较多以47为参数的元件所以称作47耳放。

传说中的47耳放结构其实是很简单的，第一级运放进行负反馈控制放大倍数进行比例放大，第二个运放进行电压跟随，降低放大器内阻，增加了输出电流，并做声音修饰。

两个运放输出经过两个47欧匀流电阻输出致耳机。

因为反馈取样点在47电阻之后，所以不用考虑电阻带来的损耗。

曾经在网上看过很多47耳放的PCB设计，虽然47耳放的电路十分简单，但是很多PCB却存在着或多或少的布线问题，有些抗干扰能力不是很强，甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。

所以自己决定做一个比较完美的47耳放以便把这个电路的能力发挥出来。

于是，开工了。

首先是线路见图图2.jpg电路没有添加音量电位器，只做了放大部分。

这样一来功能比较独立，方便以后的各种组合。

47原设计使用的运放是OPA2132，这个运放是FET输入型的，所以内阻极高。

而且在低电压下可以正常工作，失调电压与失调电流极小，算是比较高档的运放了。

当然OPA2132的价格也是很高档的。

我作为0收入人士必然不能把这种高档传承下去，于是我选用了这年头满大街都是的NE5532。

NE5532虽然指标相对于OPA2132较差，但是工作于+-15V 时音色总体来说还是比较讨人喜欢的。

你还觉得胆机很复杂吗？-著名的PCB哥教你纯手工打造低成本胆机耳放首先说明一下，如果你是DIY爱好者的话，本期专题绝对是一篇会让你觉得“过瘾”的DIY专题，大家可以将这期专题看成是PCB哥纯手工做胆机的直播专题，本期专题的最最主要的篇幅是DIY全过程的实况照片，很“真实”也很“过瘾”，但真的有很多很多照片哦，本来想分两期推出，但考虑到DIYer们普遍是“急脾气”的性格，PCB 哥决定将全部DIY过程统一在本期完成，所以呢，本期专题是会消耗些流量的哦，所以呢，各位看官，三思啊！~言归正传，如果你决定看下去，著名的PCB哥是很欢迎也很欣慰的，那么，就跟随PCB哥的镜头，了解一下一堆废物零部件是如何变身成为一台胆机耳放的吧。

对了，看完觉得还不错的朋友，记得要点赞或者转发到朋友圈哦，你们的支持永远是PCB哥的动力，这话一点都不假！~谈到胆机，在以前的专题中我们就已经有所提及，所以对胆机的概念和其他更详细的信息，在这里不再赘述，大家可以回顾往期推送阅读相关内容，而对于很多DIYer来说，或者说是胆机之于DIY，更多的观念应该会是“高成本”、“复杂”、“调试难度大”等等，而这些观念中的很多“负能量”往往使得很多DIYer望而却步，而事实的真相又会是如何呢？下面我们开始这款低成本胆机的DIY ！著名的PCB哥要让大家知道，你也是可以轻松DIY出属于你自己的胆机的~下图为DIY胆机耳放用到的电路，方案为6N2推6N1，这里需要说明的是，虽然6N1输出功率不大，但对于本次胆耳放的制作而言，是比较合适的。

另外需要重点提出的是：虽然胆机并不像很多人想象的那么复杂，但在制作过程中仍需要注意很多技巧，只有相对严格的DIY工艺才能更容易实现优质的音效，反之，不严谨的工艺往往会带来更多电路干扰，使得整机的效果不尽如人意，对于胆机制作过程中的工艺技巧和相关注意事宜，我想，如果大家感兴趣的话，在以后的专题中，PCB哥会专门去讲，这次专题我们只看DIY过程，不深究其他问题，也希望大家在看完整个DIY过程后可以有所思考。

diy制作超薄耳放
做了很长时间洞洞板，决定自己开板设计台耳放，但是因为自己还不会protel99，所以PCB基本是边学边做，用了10天时间学习基本操作，20天搞定了双面板全贴片的pcb，最难的是那些该死的封装要自己搞。

耳放电路结构是op+buf三通道，四倍扩流可以满足所有低阻耳塞了，实际可以看耳机增减buf，如果是大电流op也可取消buf。

电路设置了增益切换开关，此外也可以选择无电容信号直通模式，只需把两颗WIMA电容取消，背面小电容换成电阻即可。

整个电路板加元件厚度仅为8mm，电位器和电源开关垂直于PCB安装，符合人体工程学原理，音量旋钮从侧面可以当滚轮使用，手感非常好。

地通道调整了很长时间，最后用了一颗大电流单运放。

运放虽然没有自激，47p电容经反复斟酌还是做调音手段加上了，听感不错，高频不刺耳，人声不肥不瘦，鼓点有力，一些细节用我原来的耳放都没有发现，至于测试，示波器我这没有只能凭耳朵和经验了。

先上个前期用layout软件画的概念图，进行了2次布局优化，电路板尺寸差不多5cm*5cm，下面还得用protel重新画成pcb格式才能送去开板
一次layout
优化后
protel99画的原理图和正面pcb图
加工好的PCB，1.2mm厚，双面70u铺铜加沉金#p#分页标题#e#
焊接好的耳放板，有个小bug，飞线解决，还算完美
最后利用有机玻璃做了个透明外壳，一颗螺丝和旋钮有干涉，不得不锉刀伺候，材料太好了磨到手抽筋。

下面是做好后拍的几张照片，后来又作了调整，换了运放。

至此
一台心中构想已久的耳放完成了，同时也基本学会了protel99的基本操作，真是一举两得。

(责任编辑：admin)。

耳放DIY初级教程——RSAXP7（转载）/read.php?tid=984394&fpage=0&toread=&page=1耳放DIY初级教程——RSA XP7图片：图片：图片： 一、Ray Samuels Audio Emmeline XP-7介绍来自美国的RSA厂商在国内没有代理商，故知名度不高。

其比较热门的机器大多集中在随身耳放领域，如The Predat or、The Shadow、P51什么的。

还有名气很大的经典机型SR-71，虽然定位为随身，但是推动高阻耳机如HD650等也毫不含糊。

RSA的XP-7定位于台式机耳放，官方定价机身495美刀，外接电源225美刀，一起合买695美刀。

使用两节9V电池作为电源，同时也可使用自配的外置电源。

耳放架构为成熟经典的单运放OP + 缓冲BUF结构，原机搭配运放为AD797 AN作为前级放大，缓冲BUF634P作为后级推动。

可以注意到，以两节的9V电池作为电源供电和GRADO RA1的手法很类似，同时自家的SR71也同样为两节9V电池供电，SR71的电路架构也和XP7极其类似，也为OP+BUF形式，只是所用元件都是贴片元件，相当于小号版本的XP7。

最初购入XP7的原因是为了歌德PSK寻找耳放，纵观市场，合适歌德的低阻耳放并不多见，RA1推力合适但是声音素质有限。

SOLO声音透明中空，适合又蒙又闷的HD650但不适合歌德，莱曼不用考虑直接KO掉，RUDI的万金油RPX33没试过，估计还可以但是不会出彩，意大利的味道和美国歌德味也不一定对路，RUDI RP8一位朋友在安润试过，推歌德也是很不满意。

德国的SPL推歌德素质还可以但是比较白开水，会冲淡很多歌德味，不过这耳放推什么都开水。

日本ATH HA200 2是有名的低阻耳机，但是甜美细腻的风格也明显不对歌德的胃口。

日本另外一个低阻耳放是P1，风格上也不会很适合美国声。

另外本人对胆机比较抵制，EMP和HP-4这些东西就不考虑了。

用6P9P制作耳放在音响家族的系统终端，是电能—声能的转换，音箱和耳机都起到这样的作用。

与音箱相比，耳机有很多局限，比如低音虽然丰厚，但只在耳膜边鼓噪，没有音箱带来的切身震撼感。

此外还有声场，似乎老在前额和脑颅内转，久听容易疲劳。

但耳机也有其先天的优势，耳机基本都是一片轻巧的震膜涵盖全频，没有大部分音箱由多单元组成所带来的分频问题。

频响曲线比较平直，而且有着极佳的瞬态，能轻而易举地捕捉到音乐中的细节。

还有相对低廉的价格，音箱要做到等同的音色和瞬态，价格不知道要上翻多少倍。

此外，虽然只能单人独享，但却可以在大音量下听音乐而不影响他人。

所以买不起天价的音箱，又对音质苛求的，或者家居环境局限没有良好听音环境，耳机发烧实在是一个捷径。

此外，要锻炼自己对声音的鉴别能力，形成自己的听音标准，拥有一套高质量的耳机无疑很有帮助。

一．初识森海塞尔笔者喜欢聆听耳机，特别是高质量的监听耳机。

而在众多品牌当中，对森海塞尔的监听耳机特别情有独钟。

早在1945年森海塞尔(sennheiser)这个德国的公司就成功设计出性能极佳的话筒和耳机，并深受业界好评。

无论从音质、质量、舒适度以及工艺等方面，森海塞尔都有独到之处，其生产的奥费斯(OrpheHS)耳机系统几乎就是世界最佳耳机的参考标准。

笔者是在20世纪90年代初通过音响类的报刊杂志认识这个品牌，了解了当时动圈耳机的“盟主”HD580，在一本地发烧友的家中实听过HD580之后，深深震撼于那细小的方寸之后的庞大场面。

那丝般细滑的高音，空灵飘渺犹如仙境飘来；低频的霸气让人无法想象这阵阵的“气浪”是如何从这小小的耳机里涌出的。

而最让人难以忘怀的是那声音的真实，仿佛在零距离聆听歌者的演唱、乐者的弹奏。

对于当时没有真正接触过什么高档器材、在家里以一堆土炮自乐的笔者来说，这等声音就如同仙乐，简直不是来自人间。

从此也让笔者对什么是真正的“好声”有了初步的认识。

那时候，HD580的价格接近3000，对毕业工作才几年的笔者来说，那是一笔“巨款”，但正是因为有了那次聆听经历，内心有了“奋斗”的目标。

--实验2A3功放/耳放两用机--- 实验2A3功放/耳放两用机(图片添加中)古老的2A3由于内阻低,线性好,音质甜美; 在电子管音频放大器的历史长河中弥久历新,和300B一样保持了旺盛的生命力.2A3/300B同为三极管,这是最初的功率放大管. 由于三极管的效率低,在后来追求大功率的角逐中逐渐被功率五级管和束射四级管所取代,以至于后来家用电子管功放都几乎被807/6L6/KT88这类四,五级管所垄断.上个世纪70年代,晶体管的长足进步,逐渐把电子管置于了死地,无论是三极管四级管还是五极管统统被打入冷宫.据一个资深收音机收藏家回忆:当年他听说有一个收破烂的老头收走了一万多只电子管,他赶去准备为收音机配一些备管,结果老人告诉他:个头大一点的管子已经全部被砸烂收集里面的金属片当废铁卖给废品收购站了....只剩下一些砸半天弄不到多少金属片的小管子....到了电子管起死回生的时代,电子管扮演的角色有了很大变化:人们不再追求大功率(再大也大不过石机),而是惊讶地发现在数码音源(CD)时代,胆机能够很好地祛除所谓的"数码声",使得在相对廉价的条件(与天价的HI-END石机相比),获得还原度比较高的音质.基于人们追求的是音质而不是效率/功率,这时候线性好,失真度低的三极管就脱颖而出,以甜美的音色战胜了它们的后辈:失真度较大的束射四级管和五极管,成为一代新宠.....闲话休叙,言归正传....典型的2A3电路有单5级管推动和双三极管推动等等(当然还有用SRPP推动的,因为我前面在做6C33胆机时发现SRPP电路有诸多不稳定的因素,请参见:/read.php?tid=102677&keyword= 当然也可能是眼高手低,未能伺候好.总之这次实验就排除在外了).<先上两个实验参考图,实验样机明天上图>功率放大级:拿到一个功率输出电子管,如何确定它的工作参数呢?首先,作为一个功率放大级,以一个四端网络模型来分析,无非是输入和输出两大要素:输出端口:要有一个初级阻抗与所用电子管匹配的输出变压器.不同的电子管,不同的工作参数设置都会影响到功率管的输出阻抗;好在2A3这样的名管已经有很多前辈作出了大量的实验,我们就选取初级阻抗为2.5-3.2K左右的输出变压器(在实验中修改参数,取得最佳值),而不去用它的输出特性曲线来求解了.(对输出变压器的设计有兴趣的同学可以参考:/read.php?tid=133153&keyword=)输入端口:简单的设计原则--看一个电子管的栅负偏压数据就可以判知其输入特性.2A3的参数表参见附图,可见其栅偏压高达-45V.由于三极管的放大倍数远低于束射四级管/五极管,所以加在其输入栅极上的信号电压就远比后者高得多,换句话说就是说三极管远没有束射四级管/五极管好推.例如4P1S只需要+/- 6V的信号电压就能推动了,而2A3需要的推动电压是它的7倍多!如此高的信号推动电压就决定了三极管对前置电压放大级有着很苛刻的要求:既要大摆幅还得低失真.前置放大级:一般而言,采用两级中u三极管放大的前级放大电路比较容易满足增益/摆幅,对于功放来说,是没有问题的.但是耳放对信噪比有着特殊的要求: 在耳朵紧贴喇叭都听不到噪声的功放电路,插上灵敏度高达100多分贝/mW的耳机,就有可能有严重底噪! 所以对于以耳放为主的放大器中,在能够满足放大摆幅的前提下,电压放大级数是越少越好.因此,单5级管的前置放大电路就成为首选.现代CD的输出摆幅已经高达2Vrms, 考虑到放大量的富裕度, 以0.5 Vrms的设计值来计算:由2A3的输出特性曲线可知,当输入信号在工作点-43.5V摆动时,电路可以取得最大输出功率.43.5(单峰值电压)/(根号2)=31(Vrms)31/0.5 = 62(倍)这对于一个五极管放大电路来说,只要仔细选择工作点和负载电阻,还是可以做到的.<相关的实验数据随后附上>此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：此主题相关图片如下：[此贴子已经被作者于2006-5-27 20:44:21编辑过]-- 作者：neo-- 发布时间：2006-5-26 22:40:00--一直想要做的JJ.....-- 作者：南海赢民-- 发布时间：2006-5-26 22:58:00--S版又有大动作啦~~-- 作者：sword_yang-- 发布时间：2006-5-27 10:51:00--资料添加中....-- 作者：昔日情怀-- 发布时间：2006-5-28 10:59:00--关注，学习中。

一、耳放的作用。

耳放，是耳机放大器的简称，网上也俗称是耳机的二房。

目前很多高档耳机，都配有耳放，有些人也为中低档耳机、耳塞添加了耳放。

那么，耳放到底有什么作用，加不加耳放，能有多大区别呢？1，耳放作用之一，放大信号。

目前的很多音源，特别是以电池为电源的，为了降低成本、增加播放时间，输出功率都比较小，比如一般CD为10mW左右，有的CD，MD，MP3只有3-5mW，这与50-1000mW额定功率的耳机、耳塞不相适应。

虽然正常听音乐时，输出到耳机的功率只要几mW就足够了，低灵敏度的大耳机需要10mW以上，但这里的功率，是平均功率，对于大动态的音乐，峰值功率可能是平均功率的10-30倍，某些交响乐的峰值功率，可达平均功率的50倍以上，因此，1mW的平均输出功率，有时也需要30-50mW的最大输出能力，否则会出现波形削顶失真。

这个输出能力，对于很多小功率音源，甚至半数以上声卡，都是达不到的。

因此，如果耳机灵敏度不是很高，音源输出功率不是很大，加耳放，对于音质是会有明显提升的。

2，耳放作用之二，匹配阻抗。

如今的绝大部分声卡，都没有了耳机输出插孔，只有LINE OUT插孔。

但大部分人，仍直接将耳机插入LINE OUT插孔听音乐，其实这是不妥的。

LINE OUT输出阻抗很高，一般在数百至几千欧，接入功放或者耳放，阻抗可以完全匹配，接入几十欧的耳机，影响音质在所难免，而且，很多声卡输出电容只有100uF左右，甚至47uF，接入低阻耳机，会对低音信号造成严重衰减。

例如：47uF输出电容的声卡，接32欧耳机，低频截止频率在110Hz，也就是说，110Hz以下的低音，将被严重衰减，此时加耳放，对于音质的提升效果将会很明显。

3，耳放作用之三，调音作用。

很多人说，耳放就是为了保真，调音就是音染，与HIFI的目标背道而驰，调音没有必要。

我认为，适当的调音是允许的，甚至是有必要的，有以下几点原因：a，调音为了更加保真保真，是整个听音系统的事，除了耳放，还包括录音、音乐制作、音源器材、耳机（或音箱）、人耳，还有相关线材，而不仅仅是耳放1个环节的事，如果其他环节有了不可避免的失真，是有可能通过耳放调音来补偿的，虽然耳放不保真了，但整个听音系统会更加保真。

6SA7（6N5P）阴极输出耳放的制作在95年的audio＆techniek杂志上看到了一篇Rudy Van Stratum先生发表的一个电子管的耳机放大器电路，不过，Stratum先生也没有实作过，仅仅是一个电路，这个电路引起了我的注意，因为我发现他具有以下特点：1。

电路简洁，两个声道一个只需要2只双三极管，这个是我见到最简单的耳机放大器电路。

2。

可以驱动低阻耳机。

3。

两级放大之间使用直接偶合电路。

4。

无大环路负反馈。

5。

单端甲类输出。

我按照这个电路实作了一台，经过这段时间的试听（超过三个月时间，使用CD、磁带等不同信号源）我可以告诉大家，这是一台非常好的耳机放大器。

经过我略微修正的电路如图1所示，它第一级使用双三极管ECC88中的一个作共阴极放大，第二级使用双三极管6AS7G中的一个作阴极输出，两级之间直接藕合，在原来电路图上我加了一个音量电位器和ECC88的栅漏电阻，输出电容也由100uF增加到200uF，增加电容容量的原因很简单，一个是我要使用低阻抗的32－60欧的耳机，另外我手中也恰好有这种电容，经过测试，使用60欧耳机，－3db的下降点在12Hz，使用32欧耳机，－3db的下降点在22Hz。

这台机器的外观处理很简单，我的第一台原型机使用了装饰用的宝丽板作机壳，我几乎是立刻就喜欢上了它，他的声音细节非常精确，可以听出更多的细节和空气感，本来阴极输出器有声音暗淡的名声，令人厌烦不敢恭维，但是这个电路改变了我的认识，呈现一种与之完全相反的并能紧紧抓住你注意力的声音，弱音之间的区别变得非常明显，举个例子，你可以听出不同大提琴之间音色的区别，我的晶体管耳机放大器与之比较，就显得声音发硬，呆滞，高频有毛刺感，结像力不足，我想这是因为这台电子管耳放电路简洁，并且没有大环路负反馈的结果，当然本机为单端输出，而那台晶体管机器电路为推挽也是原因之一。

通过一段时间的试听，我非常满意这种声音风格，最后我使用了一个4*8*1英寸的铝合金壳子作为我这台机器的机壳，制作我使用了搭棚焊接，没有使用商品机常见的PCB电路板形式，经过搭配使用森海塞尔HD465，HD580，AKG K240，松下EAH-S30试听，低阻抗耳机的表现要比高阻耳机好，说明本电路适合搭配低阻耳机使用。

新年做新机~刚刚做好的1969耳放，茶叶盒版新年钟声已经响起，给大家拜年了，祝福大家新年如意，万事顺心！顺便贴几张刚完成的1969小甲耳放图耳放已经组装好了，再拆不容易，懒得再脱了，想看内脏的DX抱歉了这个耳放是答应同事帮他做一个，头几天一直在犯愁用什么电路，一开始用音乐传真A1的前级焊了个洞洞板的版本，再加了个5532做电压跟随器推动耳机，效果还可以，但是没有达到很满意的地步，正好前一阵做了几套不同输出管版本的1969和dxamp，感觉效果都不错，这次为了体积考虑，干脆再做个耳放版的1969得了！曾经考虑过用音乐传真A1的前级推1969后级，但是貌似这样需要两头牛才够，而整个耳放的体积不大，连一头牛我都没打算放，直接用了个现成的20v/1A小开关电源，坏扫描仪上用的，拿着也方便，这样就只好做个纯后级了。
