驱动兆欧表达额定转速，待指针稳定后，读取绝缘电阻的数值。
测量吸收比或极化指数时，先驱动兆欧表达额定转速，待指针指“∞”时，用绝缘工具将火线立即接至被试品上，同时记录时间，分别读取 15S和 60S或 10min时的绝缘电阻值。
读取绝缘电阻值后，先断开接至被试品的火线，然后再将兆欧表停止运转，以免被试品的电容在测量时所充的电荷经兆欧表放电而损坏兆欧表，这一点在测试大容量设备时更要注意。此外，也可在火线端至被试品之间串人一只二极管，其正端与兆欧表的火线相接，这样就不必先断开火线，也能有效地保护兆欧表。
（2）吸收比（10~30℃范围）不低于1.3或极化指数不低于1.5；
（3）绝缘电阻在耐压后不得低于耐压前的70%；
（4）于历年数值比较一般不低于70着差别，一般对地绝缘电阻不小于50MΩ；
（2）运行中铁芯接地电流一般不大于0.1A；
（3）夹件引出接地的可单独对夹件进行测量。
1.1.4变压器绕组的绝缘电阻试验方法和过程
断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电。此项操作应利用绝缘工具（如绝缘棒、绝缘钳等）进行，不得用手直接接触放电导线。
用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积污。
将兆欧表放置平稳，驱动兆欧表达额定转速，此时兆欧表的指针应指“∞”，再用导线短接兆欧表的“火线”与“地线”端头，其指针应指零（瞬间低速旋转以免损坏兆欧表）。然后将被试品的接地端接于兆欧表的接地端头“E”上，测量端接于兆欧表的火线端头“L”上。如遇被试品表面的泄漏电流较大时，或对重要的被试品，如发电机、变压器等，为避免表面泄漏的影响，必须加以屏蔽。屏蔽线应接在兆欧表的屏蔽端头“G”上。接好线后，火线暂时不接被试品，驱动兆欧表至额定转速，其指针应指“∞”，然后使兆欧表停止转动，将火线接至被试品。
1.1.6注意事项
不同温度下的绝缘电阻值一般可按下式换算R2=R1×1.5（t1-t2）/10R1、R2分别为温度t1、t2时的绝缘电阻。
测量时依次测量各线圈对地及线圈间的绝缘电阻，被试线圈引线端短接，非被试线圈引线端短路接地，测量前被试线圈应充分放 电；测量在交流耐压前后进行。
变压器在电力系统中的作用是变换电压，以利于功率的传输。电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的；而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要，是电力系统的核心设备。其状态的好坏直接关系到电力系统的运行稳定，因而需要定期对其进行绝缘预防性试验，以便跟踪其状态变化，确保其安全健康稳定运行。同时，变压器制造厂也要对其制造的变压器进行出厂试验，以保证产品质量。再者，变压器安装单位，在进行变压器安装工程结束后，也要对其进行交接试验，以满足运行的要求。这就是变压器从制造到使用的三个环节都要进行试验。因此，进行电力变压器试验是一项十分重要又必不可少的工作。
1.变压器绝缘性试验
1.1绝缘电阻和吸收比试验
1.1.1试验目的
测量变压器的绝缘电阻，是检查其绝缘状态最简便的辅助方法。测量绝缘电阻、吸收比能有效发现绝缘受潮及局部缺陷，如瓷件破裂，引出线接地等。
1.1.2适用范围
交接、大修、预试、必要时
1.1.3试验时使用的仪器
2500—5000V手动或电动兆欧表
参考文献…………………………………………………30

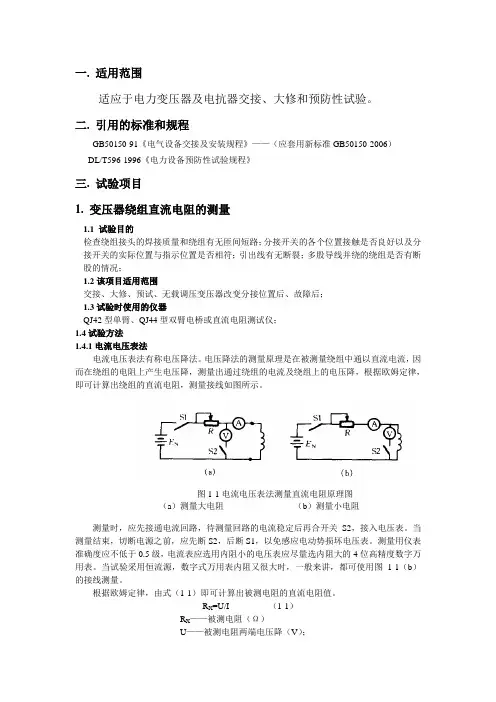

变压器试验方法综述
摘要：本文介绍了变压器综合试验方法，分析了变压器绝缘试验和特性试验，得出了变压器特性试验的实例。应用表明，变压器是电力系统的核心设备。其状态的好坏直接关系到电力系统的运行稳定，因而需要定期对其进行绝缘预防性试验，以便跟踪其状态变化，确保其安全健康稳定运行。变压器在电力系统中的作用是变换电压，以利于功率的传输。电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的；而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要，是电力系统的核心设备。其状态的好坏直接关系到电力系统的运行稳定，因而需要定期对其进行绝缘预防性试验，以便跟踪其状态变化，确保其安全健康稳定运行。同时，变压器制造厂也要对其制造的变压器进行出厂试验，以保证产品质量。再者，变压器安装单位，在进行变压器安装工程结束后，也要对其进行交接试验，以满足运行的要求。
关键词：变压器；绝缘试验；特性试验；试验方法
前 言
是系统非常重要的设备，其运行状态直接影响系统的安全运行。
变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）;自耦变压器；高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E型和C型铁芯，XED型，ED型CD型。变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
1.4变压器油试验…………………………………………14
2．变压器特性试验………………………………………12
2.1………………………………………………………14
2.2………………………………………………………15
3变压器油试验
致谢………………………………………………………27
附录………………………………………………………28
变压器试验方法综述
摘要………………………………………………………1
前言………………………………………………………2
1．变压器绝缘试验………………………………………7
1.1绝缘电阻和吸收比试验…………………………………7
1.2测量介质损耗因数………………………………………9
1.3泄漏电流试验…………………………………………11
在湿度较大的条件下进行测量时，可在被试品表面加等电位屏蔽。此时在接线上要注意，被试品上的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地的表面泄漏，以免造成兆欧表过载。屏蔽环可用保险丝或软铜线紧缠几圈而成。
测得的绝缘电阻值过低时，应进行解体试验，查明绝缘不良部位
1.1.5试验结果的分析判断
（1）绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化；
测量吸收比或极化指数时，先驱动兆欧表达额定转速，待指针指“∞”时，用绝缘工具将火线立即接至被试品上，同时记录时间，分别读取 15S和 60S或 10min时的绝缘电阻值。
读取绝缘电阻值后，先断开接至被试品的火线，然后再将兆欧表停止运转，以免被试品的电容在测量时所充的电荷经兆欧表放电而损坏兆欧表，这一点在测试大容量设备时更要注意。此外，也可在火线端至被试品之间串人一只二极管，其正端与兆欧表的火线相接，这样就不必先断开火线，也能有效地保护兆欧表。
（2）吸收比（10~30℃范围）不低于1.3或极化指数不低于1.5；
（3）绝缘电阻在耐压后不得低于耐压前的70%；
（4）于历年数值比较一般不低于70着差别，一般对地绝缘电阻不小于50MΩ；
（2）运行中铁芯接地电流一般不大于0.1A；
（3）夹件引出接地的可单独对夹件进行测量。
1.1.4变压器绕组的绝缘电阻试验方法和过程
断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电。此项操作应利用绝缘工具（如绝缘棒、绝缘钳等）进行，不得用手直接接触放电导线。
用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积污。
将兆欧表放置平稳，驱动兆欧表达额定转速，此时兆欧表的指针应指“∞”，再用导线短接兆欧表的“火线”与“地线”端头，其指针应指零（瞬间低速旋转以免损坏兆欧表）。然后将被试品的接地端接于兆欧表的接地端头“E”上，测量端接于兆欧表的火线端头“L”上。如遇被试品表面的泄漏电流较大时，或对重要的被试品，如发电机、变压器等，为避免表面泄漏的影响，必须加以屏蔽。屏蔽线应接在兆欧表的屏蔽端头“G”上。接好线后，火线暂时不接被试品，驱动兆欧表至额定转速，其指针应指“∞”，然后使兆欧表停止转动，将火线接至被试品。
1.1.6注意事项
不同温度下的绝缘电阻值一般可按下式换算R2=R1×1.5（t1-t2）/10R1、R2分别为温度t1、t2时的绝缘电阻。
测量时依次测量各线圈对地及线圈间的绝缘电阻，被试线圈引线端短接，非被试线圈引线端短路接地，测量前被试线圈应充分放 电；测量在交流耐压前后进行。
变压器在电力系统中的作用是变换电压，以利于功率的传输。电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的；而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要，是电力系统的核心设备。其状态的好坏直接关系到电力系统的运行稳定，因而需要定期对其进行绝缘预防性试验，以便跟踪其状态变化，确保其安全健康稳定运行。同时，变压器制造厂也要对其制造的变压器进行出厂试验，以保证产品质量。再者，变压器安装单位，在进行变压器安装工程结束后，也要对其进行交接试验，以满足运行的要求。这就是变压器从制造到使用的三个环节都要进行试验。因此，进行电力变压器试验是一项十分重要又必不可少的工作。
1.变压器绝缘性试验
1.1绝缘电阻和吸收比试验
1.1.1试验目的
测量变压器的绝缘电阻，是检查其绝缘状态最简便的辅助方法。测量绝缘电阻、吸收比能有效发现绝缘受潮及局部缺陷，如瓷件破裂，引出线接地等。
1.1.2适用范围
交接、大修、预试、必要时
1.1.3试验时使用的仪器
2500—5000V手动或电动兆欧表
参考文献…………………………………………………30
变压器试验方法综述
摘要：本文介绍了变压器综合试验方法，分析了变压器绝缘试验和特性试验，得出了变压器特性试验的实例。应用表明，变压器是电力系统的核心设备。其状态的好坏直接关系到电力系统的运行稳定，因而需要定期对其进行绝缘预防性试验，以便跟踪其状态变化，确保其安全健康稳定运行。变压器在电力系统中的作用是变换电压，以利于功率的传输。电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的；而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要，是电力系统的核心设备。其状态的好坏直接关系到电力系统的运行稳定，因而需要定期对其进行绝缘预防性试验，以便跟踪其状态变化，确保其安全健康稳定运行。同时，变压器制造厂也要对其制造的变压器进行出厂试验，以保证产品质量。再者，变压器安装单位，在进行变压器安装工程结束后，也要对其进行交接试验，以满足运行的要求。
关键词：变压器；绝缘试验；特性试验；试验方法
前 言
是系统非常重要的设备，其运行状态直接影响系统的安全运行。
变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）;自耦变压器；高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E型和C型铁芯，XED型，ED型CD型。变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
1.4变压器油试验…………………………………………14
2．变压器特性试验………………………………………12
2.1………………………………………………………14
2.2………………………………………………………15
3变压器油试验
致谢………………………………………………………27
附录………………………………………………………28
变压器试验方法综述
摘要………………………………………………………1
前言………………………………………………………2
1．变压器绝缘试验………………………………………7
1.1绝缘电阻和吸收比试验…………………………………7
1.2测量介质损耗因数………………………………………9
1.3泄漏电流试验…………………………………………11
在湿度较大的条件下进行测量时，可在被试品表面加等电位屏蔽。此时在接线上要注意，被试品上的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地的表面泄漏，以免造成兆欧表过载。屏蔽环可用保险丝或软铜线紧缠几圈而成。
测得的绝缘电阻值过低时，应进行解体试验，查明绝缘不良部位
1.1.5试验结果的分析判断
（1）绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化；
