建筑识图详图介绍单元建筑详图
- 格式：ppt
- 大小：9.64 MB
- 文档页数：51
下载文档原格式
合集下载
建 筑 详 图
土木工程制图
房屋建筑施工图
第2 页
建筑详图
建筑平面图、立面图和剖面图表达建筑的平面布置、外部形状和主要尺寸， 但因反映的内容范围大、比例小，对建筑的细部构造难以表达清楚。为了满足施 工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详 图，简称详图，有时也称做大样图。
一、建筑详图概述
Hale Waihona Puke 房屋建筑施工图（2）由上到下或由下至上，逐个识读详 图，以了解各部位的详细构造、尺寸和做法， 并与材料做法表对照，检查是否一致。
第8 页
房屋建筑施工图
第9 页
➢ 檐口节点详图：表达了女儿墙外排水檐口的构造和 屋面层的做法等。由图中的尺寸和文字说明可知，该楼房 的屋面先用20 mm厚1∶1∶6混合砂浆打底，再用2 mm厚 腻子找平；再铺设120 mm厚钢筋混凝土预应力多孔板和 预制天沟板，为排水需要屋面按3%的坡度铺设；接着在 屋面板上做40 mm厚细石混凝土和60 mm厚隔热层，再在 其上先用20 mm厚水泥砂浆找平，然后上刷冷底子油结合 层，最后铺贴高分子防水卷材，上刷铝银粉作为保护层。 ➢ 窗顶节点详图：主要表达窗顶过梁处的做法和楼面 层的做法。由图中可知，过梁外侧底面用水泥砂浆做出25 10的滴水槽，以防雨水流入窗内。由图中引线文字可知楼 面的做法及其所用材料。 ➢ 窗台节点详图：主要表达了砌砖窗台的做法。由图 中可知，窗台面的外侧做一斜坡，以便排水。 ➢ 勒脚和散水节点详图：主要表达室内地面及室外散 水的材料、做法及要求。此外，室外地面与楼面墙角处均 做了踢脚板保护墙壁，并用文字注明其详细做法。
（一）建筑详图的种类
建筑详图可分为构造节点详图和构（配）件详图两类。凡表达 建筑物某一局部构造、尺寸和材料的详图称为构造节点详图，如檐 口、窗台、勒脚、明沟等；凡表达构配件本身构造的详图称为构 （配）件详图，如门、窗、楼梯、花格、雨水管等。
房屋建筑施工图
第2 页
建筑详图
建筑平面图、立面图和剖面图表达建筑的平面布置、外部形状和主要尺寸， 但因反映的内容范围大、比例小，对建筑的细部构造难以表达清楚。为了满足施 工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详 图，简称详图，有时也称做大样图。
一、建筑详图概述
Hale Waihona Puke 房屋建筑施工图（2）由上到下或由下至上，逐个识读详 图，以了解各部位的详细构造、尺寸和做法， 并与材料做法表对照，检查是否一致。
第8 页
房屋建筑施工图
第9 页
➢ 檐口节点详图：表达了女儿墙外排水檐口的构造和 屋面层的做法等。由图中的尺寸和文字说明可知，该楼房 的屋面先用20 mm厚1∶1∶6混合砂浆打底，再用2 mm厚 腻子找平；再铺设120 mm厚钢筋混凝土预应力多孔板和 预制天沟板，为排水需要屋面按3%的坡度铺设；接着在 屋面板上做40 mm厚细石混凝土和60 mm厚隔热层，再在 其上先用20 mm厚水泥砂浆找平，然后上刷冷底子油结合 层，最后铺贴高分子防水卷材，上刷铝银粉作为保护层。 ➢ 窗顶节点详图：主要表达窗顶过梁处的做法和楼面 层的做法。由图中可知，过梁外侧底面用水泥砂浆做出25 10的滴水槽，以防雨水流入窗内。由图中引线文字可知楼 面的做法及其所用材料。 ➢ 窗台节点详图：主要表达了砌砖窗台的做法。由图 中可知，窗台面的外侧做一斜坡，以便排水。 ➢ 勒脚和散水节点详图：主要表达室内地面及室外散 水的材料、做法及要求。此外，室外地面与楼面墙角处均 做了踢脚板保护墙壁，并用文字注明其详细做法。
（一）建筑详图的种类
建筑详图可分为构造节点详图和构（配）件详图两类。凡表达 建筑物某一局部构造、尺寸和材料的详图称为构造节点详图，如檐 口、窗台、勒脚、明沟等；凡表达构配件本身构造的详图称为构 （配）件详图，如门、窗、楼梯、花格、雨水管等。
建筑详图优秀课件
8×250=2000
1380
1380
楼梯三层平面图
顶层平面图
11.180 五层楼层平台标高11.200 五层楼面标高
9.860 休息平台标高
下行两梯段
上人平台
11.160 屋面板的结构标高
休息平台9.860
楼梯平面图的绘图步骤
1. 画轴线；
2. 画墙和窗洞，确定楼梯位置；
3. 画踏步和扶手；（n-1）等分梯段长度,画出踏面，注意踏面步数为（n-1），n为楼梯步级数,并画出上下行箭头线
二、外墙剖面详图
散水
勒脚
墙身
窗间墙
女儿墙
屋面
圈梁兼过梁
内窗台
外窗台
楼面
过梁
地面
防潮层
屋顶处窗台处墙脚处
共用引出线
引出线
多层构造引出说明
房屋的地面、楼面、屋面、散水、檐口等构造是由多种材料分层构成的，在详图中除画出材料图例外还要用文字加以说明。如右图（a）、（b）所示。
1∶3水泥沙浆找平层
对照平面图的切平面
室外地坪-0.450
台阶平台
底层地面
-0.020
休息平台
平台梁
1.460
1.160
梯段高度1480,164为踏步高,9为一梯段的踏步数量,9×164=1480或1480=9等分 ,8×165=1320,
雨篷
层高2800,平台梁底标高
二层楼面
五层楼面
楼梯剖面图的绘图步骤
1. 画轴线，定楼及 地面、平台、梯 段位置。
楼梯详图一般包括平面图、剖面图及踏步、栏杆详图等，并尽可能画在同一张图纸内。平、剖面图的比例要一致，以便对照看图。踏步、栏杆详图比例要大些。
楼梯详图分建筑详图和结构详图，并分别绘制。较简单的现浇钢筋混凝土楼梯，可合并绘制。
1380
1380
楼梯三层平面图
顶层平面图
11.180 五层楼层平台标高11.200 五层楼面标高
9.860 休息平台标高
下行两梯段
上人平台
11.160 屋面板的结构标高
休息平台9.860
楼梯平面图的绘图步骤
1. 画轴线；
2. 画墙和窗洞，确定楼梯位置；
3. 画踏步和扶手；（n-1）等分梯段长度,画出踏面，注意踏面步数为（n-1），n为楼梯步级数,并画出上下行箭头线
二、外墙剖面详图
散水
勒脚
墙身
窗间墙
女儿墙
屋面
圈梁兼过梁
内窗台
外窗台
楼面
过梁
地面
防潮层
屋顶处窗台处墙脚处
共用引出线
引出线
多层构造引出说明
房屋的地面、楼面、屋面、散水、檐口等构造是由多种材料分层构成的，在详图中除画出材料图例外还要用文字加以说明。如右图（a）、（b）所示。
1∶3水泥沙浆找平层
对照平面图的切平面
室外地坪-0.450
台阶平台
底层地面
-0.020
休息平台
平台梁
1.460
1.160
梯段高度1480,164为踏步高,9为一梯段的踏步数量,9×164=1480或1480=9等分 ,8×165=1320,
雨篷
层高2800,平台梁底标高
二层楼面
五层楼面
楼梯剖面图的绘图步骤
1. 画轴线，定楼及 地面、平台、梯 段位置。
楼梯详图一般包括平面图、剖面图及踏步、栏杆详图等，并尽可能画在同一张图纸内。平、剖面图的比例要一致，以便对照看图。踏步、栏杆详图比例要大些。
楼梯详图分建筑详图和结构详图，并分别绘制。较简单的现浇钢筋混凝土楼梯，可合并绘制。
建筑识图详图介绍单元建筑详图
2.栏杆详图
(a)锚接； (b)焊接； (c)螺栓连接
第47页/共50页
第48页/共50页
4.其他详图
室外台阶节点剖视详图
第49页/共50页
感谢您的观看。
第50页/共50页
第29页/共50页
楼梯的组成
楼梯是上下交通的主要设施，要求 满足行走方便安全，人流疏散畅通， 坚固耐久。楼梯由楼梯段（简称梯 段，包括踏步或斜梁），平台（包 括平台板和梁）和栏板（或栏杆） 等组成。
第30页/共50页
楼梯的类型
• 按楼梯的平面形式不同包括 ： 单跑直楼梯、双跑直楼梯、曲 尺楼梯、双跑平行楼梯、双分 转角楼梯、双分平行楼梯、三 跑楼梯、三角形三跑楼梯、圆 形楼梯、中柱螺旋楼梯、无中 柱螺旋楼梯、单跑弧形楼梯、 双跑弧形楼梯、交叉楼梯、剪 刀楼梯。
第11页/共50页
2.墙身节点详图
第12页/共50页
檐口节点 窗台节点 窗顶节点 墙脚节点
2.墙身节点详图
檐口节点
第13页/共50页
2.墙身节点详图
窗台节点
第14页/共50页
2.墙身节点详图
过梁 圈梁 地面做法
窗顶节点
第15页/共50页
过梁类型
过梁有钢筋混凝土过梁、钢筋砖过梁、砖拱过梁。
钢筋混凝土过梁
第34页/共50页
楼梯详图的内容
楼梯平面图 • 应标注楼梯间的定位轴线，楼地面，平台面
的标高及有关的尺寸（如楼梯间的开间和进 深尺寸，平台尺寸和细部尺寸）， • 注意梯段长度尺寸应注成： 踏面宽*踏面数=梯段水平投影长 • 在底层平面图中注明楼梯剖面图的剖切位置
第35页/共50页
楼梯详图举例
第36页/共50页
建筑识图-详图介绍1-墙身节点详图
面的构造； 窗台的位置、构造做法； 过梁、板与墙体的关系、楼面构造； 室内外墙面装修构造等。
精选课件
2
2.墙身节点详图
精选课件
檐口节点 窗台节点 窗顶节点 墙脚节点
3
2.墙身节点详图
檐口节点
精选课件
4
2.墙身节点详图
窗台节点
精选课件
5
2.墙身节点详图
过梁 圈梁 地面做法
窗顶节点
精选课件
湖南工程职业技术学院
37
1．墙身详图的图示内容：
如图1-6-14，墙身详图的图精选示课件 内容如下：
（1）墙身的定位轴线及编号， 墙体的厚度、材料及其本身与 轴线的关系。
（2）勒脚、散水节点构造。 主要反映墙身防潮做法、首层 地面构造、室内外高差、散水 做法，一层窗台标高等。
（3）标准层楼层节点构造。 主要反映标准层梁、板等构件 的位置及其与墙体的联系，构 件表面抹灰、装饰等内容。
4.为防止地下潮气对墙身的影响，墙身勒脚处需设 防潮层。请画出水平防潮层的位置及做法。
5.绘图说明砖墙勒脚的1种构造做法。
6.绘图说明外窗台的构造做法。要求：正确表达相
关构造的建筑图例，并标注相应的尺寸，必要时可
配合简单的文字说明。
精选课件
32
7.描图
精选课件
33
设计1：墙身构造设计 ⒈ 设计条件
今有一两层建筑物，外墙采用砖墙（墙厚自定）， 墙上有窗。室内外高差为450mm。室内地坪层次 分别为素土夯实，3：7灰土厚100mm，C10素混凝 土层厚80mm，水泥砂浆面层厚20mm。采用钢筋 混凝土楼板。
⒉ 设计内容
要求沿外墙窗部位纵剖，直至基础以上，绘制墙身 剖面。重点绘制以下大样。比例为1：10。
精选课件
2
2.墙身节点详图
精选课件
檐口节点 窗台节点 窗顶节点 墙脚节点
3
2.墙身节点详图
檐口节点
精选课件
4
2.墙身节点详图
窗台节点
精选课件
5
2.墙身节点详图
过梁 圈梁 地面做法
窗顶节点
精选课件
湖南工程职业技术学院
37
1．墙身详图的图示内容：
如图1-6-14，墙身详图的图精选示课件 内容如下：
（1）墙身的定位轴线及编号， 墙体的厚度、材料及其本身与 轴线的关系。
（2）勒脚、散水节点构造。 主要反映墙身防潮做法、首层 地面构造、室内外高差、散水 做法，一层窗台标高等。
（3）标准层楼层节点构造。 主要反映标准层梁、板等构件 的位置及其与墙体的联系，构 件表面抹灰、装饰等内容。
4.为防止地下潮气对墙身的影响，墙身勒脚处需设 防潮层。请画出水平防潮层的位置及做法。
5.绘图说明砖墙勒脚的1种构造做法。
6.绘图说明外窗台的构造做法。要求：正确表达相
关构造的建筑图例，并标注相应的尺寸，必要时可
配合简单的文字说明。
精选课件
32
7.描图
精选课件
33
设计1：墙身构造设计 ⒈ 设计条件
今有一两层建筑物，外墙采用砖墙（墙厚自定）， 墙上有窗。室内外高差为450mm。室内地坪层次 分别为素土夯实，3：7灰土厚100mm，C10素混凝 土层厚80mm，水泥砂浆面层厚20mm。采用钢筋 混凝土楼板。
⒉ 设计内容
要求沿外墙窗部位纵剖，直至基础以上，绘制墙身 剖面。重点绘制以下大样。比例为1：10。
82建筑识图详图介绍PPT课件
34
楼梯详图的内容
楼梯平面图 一般每一层楼梯都应画一楼梯平面图。三层以上
的 房屋，若中间各层的楼梯位置及其梯段数， 踏步数和大小都相同时，通常只画出底层，中间 层和顶层三个平面图即可。 除顶层外，楼梯平面图的剖切位置，通常为从该 层上行第一梯段（休息平台下）的任一位置处水 平剖切。 被折断的梯段用30度的折断线折断，并用长箭 头加注“上X级”或“下X级”，级数为两层间 的总步级数。
单元三 建筑施工图
建筑详图
1
内容
一、建筑详图的形成与作用 二、建筑详图的图示内容和图示方法 三、建筑详图读图示例
2

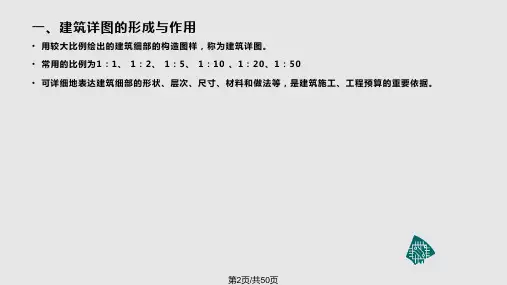

一、建筑详图的形成与作用
用较大比例绘出的建筑细部的构造图样， 称为建筑详图。
常用的比例为1：1、 1：2、 1：5、 1： 10 、1：20、1：50
可详细地表达建筑细部的形状、层次、尺 寸、材料和做法等，是建筑施工、工程预 算的重要依据。
8.详图中定位轴线的标号圆圈可为10mm。
6
三、建筑详图读图示例
1. 门窗详图 2. 墙身节点详图 3. 楼梯详图 4. 其他详图
7
1. 门窗详图
门窗是由门（窗）框、门（窗）扇、五金 零件及附件组成。
门窗详图一般包括门窗立面、门窗水平剖 视图与垂直剖视图。
8
1. 门窗详图
9
1. 门窗详图
4. 在详图中如再需另画详图时，则在其相 应部位画上索引符号。
5. 对于套用标准图或通用详图的建筑构配 件和建筑节点，只要注明所套用图集的 名称、编号或页次，就不必再画详图。
5
二、建筑详图的图示内容和图示方法
6.详图的平面图、剖视图，一般都应画出抹 灰层与楼面层的面层线，并画出材料图例。
7.详图中的标高应平面图、立面图、剖面图 中的位置一致。
楼梯详图的内容
楼梯平面图 一般每一层楼梯都应画一楼梯平面图。三层以上
的 房屋，若中间各层的楼梯位置及其梯段数， 踏步数和大小都相同时，通常只画出底层，中间 层和顶层三个平面图即可。 除顶层外，楼梯平面图的剖切位置，通常为从该 层上行第一梯段（休息平台下）的任一位置处水 平剖切。 被折断的梯段用30度的折断线折断，并用长箭 头加注“上X级”或“下X级”，级数为两层间 的总步级数。
单元三 建筑施工图
建筑详图
1
内容
一、建筑详图的形成与作用 二、建筑详图的图示内容和图示方法 三、建筑详图读图示例
2
一、建筑详图的形成与作用
用较大比例绘出的建筑细部的构造图样， 称为建筑详图。
常用的比例为1：1、 1：2、 1：5、 1： 10 、1：20、1：50
可详细地表达建筑细部的形状、层次、尺 寸、材料和做法等，是建筑施工、工程预 算的重要依据。
8.详图中定位轴线的标号圆圈可为10mm。
6
三、建筑详图读图示例
1. 门窗详图 2. 墙身节点详图 3. 楼梯详图 4. 其他详图
7
1. 门窗详图
门窗是由门（窗）框、门（窗）扇、五金 零件及附件组成。
门窗详图一般包括门窗立面、门窗水平剖 视图与垂直剖视图。
8
1. 门窗详图
9
1. 门窗详图
4. 在详图中如再需另画详图时，则在其相 应部位画上索引符号。
5. 对于套用标准图或通用详图的建筑构配 件和建筑节点，只要注明所套用图集的 名称、编号或页次，就不必再画详图。
5
二、建筑详图的图示内容和图示方法
6.详图的平面图、剖视图，一般都应画出抹 灰层与楼面层的面层线，并画出材料图例。
7.详图中的标高应平面图、立面图、剖面图 中的位置一致。
建筑详图(1).ppt
时，一般只表达一层、二层、中间层和顶层楼梯平面详图。 ② 当为两跑楼梯时，楼梯平面图是沿两跑楼梯之间的休息平
台的下表面作水平剖切向下投影而得。 ③ 在楼梯底层、中间层平面图上行的梯段中以450细斜折断线
表示水平剖切面剖断的投影，并表达该段楼梯的全部踏步数， 图中箭头线表示上或下的方向，并注明“上”或“下”字样。 ④ 除注出楼梯间的开间和进深尺寸、楼地面和平台面的标高尺 寸外，还需注出各细部的详细尺寸。把梯段长度尺寸与踏面 数、踏面宽的尺寸合并写在一起，如：300×10=3000。 ⑤ 将各楼梯平面详图画在同一张图纸内互相对齐标出楼梯间的 轴线。 ⑥在底层楼梯平面图标注楼梯剖面图的的剖视的剖切符号。
常用比例：楼梯详图一般用1：50的比例，节点详图一 般采用1：2～1：20的比例。
类型： 建筑详图和结构详图， 分别编入”建施 ”和 “结施”中。
五. 建筑详图
楼梯详图——楼梯平面图
概念： 楼梯平面详图是房屋平面图中楼梯间部分的局部放大图。 要求： ① 当中间各层的楼梯位置、梯段数、踏步数、踏步尺寸均相同
作用：详图比例大，表达详尽清楚，尺寸标注齐全， 文字说明详尽，是房屋细部施工、室内外装修、 门窗立口、构配件制作和编制工程预算等的重 要依据。
墙身节点详图
五. 建筑详图
墙身节点详图——内容 外墙剖面详图一般是由被剖切墙身的各主要部位的局 部放大图组成，因此又称为墙身剖面节点详图，其节 点表达外墙与地面、楼面、屋面的构造连接情况以及 檐口、门窗顶、窗台、勒脚、散水、明沟的尺寸、材 料、做法等构造情况。
④ 多层房屋中，若各层的构造情况一样，可只表达一 层、中间层(楼层)、屋顶三个墙身节点的构造。
墙身节点详图
五. 建筑详图
墙身节点详图——识读方法 ① 读详图编号和墙身轴线编号，知道剖切位置。 ② 从图中引出线读屋面、楼面、地面等的构造层次和
台的下表面作水平剖切向下投影而得。 ③ 在楼梯底层、中间层平面图上行的梯段中以450细斜折断线
表示水平剖切面剖断的投影，并表达该段楼梯的全部踏步数， 图中箭头线表示上或下的方向，并注明“上”或“下”字样。 ④ 除注出楼梯间的开间和进深尺寸、楼地面和平台面的标高尺 寸外，还需注出各细部的详细尺寸。把梯段长度尺寸与踏面 数、踏面宽的尺寸合并写在一起，如：300×10=3000。 ⑤ 将各楼梯平面详图画在同一张图纸内互相对齐标出楼梯间的 轴线。 ⑥在底层楼梯平面图标注楼梯剖面图的的剖视的剖切符号。
常用比例：楼梯详图一般用1：50的比例，节点详图一 般采用1：2～1：20的比例。
类型： 建筑详图和结构详图， 分别编入”建施 ”和 “结施”中。
五. 建筑详图
楼梯详图——楼梯平面图
概念： 楼梯平面详图是房屋平面图中楼梯间部分的局部放大图。 要求： ① 当中间各层的楼梯位置、梯段数、踏步数、踏步尺寸均相同
作用：详图比例大，表达详尽清楚，尺寸标注齐全， 文字说明详尽，是房屋细部施工、室内外装修、 门窗立口、构配件制作和编制工程预算等的重 要依据。
墙身节点详图
五. 建筑详图
墙身节点详图——内容 外墙剖面详图一般是由被剖切墙身的各主要部位的局 部放大图组成，因此又称为墙身剖面节点详图，其节 点表达外墙与地面、楼面、屋面的构造连接情况以及 檐口、门窗顶、窗台、勒脚、散水、明沟的尺寸、材 料、做法等构造情况。
④ 多层房屋中，若各层的构造情况一样，可只表达一 层、中间层(楼层)、屋顶三个墙身节点的构造。
墙身节点详图
五. 建筑详图
墙身节点详图——识读方法 ① 读详图编号和墙身轴线编号，知道剖切位置。 ② 从图中引出线读屋面、楼面、地面等的构造层次和
建筑详图介绍
2. 楼梯剖面图
3. 楼梯踏步、扶手、拦板详图
踏步详图 防滑详图 扶手详图
拦板详图
楼梯踏步、扶手、拦板详图即楼梯的节点详图主要表明栏杆、扶手及踏步的细部构造
4. 楼梯平面图的画图步骤
(a)定轴线、s和l等位置
(b)定踏步、栏板和窗的位置 (c)加深图线，注写标高、尺寸
楼梯平面图的画法
现以住宅二层楼梯为例，其画图步骤如下：
（1）根据楼梯间的开间和进深尺寸，画出定位轴线， 画出墙体轮廓[图（a）]。
（2）画出楼梯休息平台宽度D，梯段水平 长度L、宽度B和梯井宽度C[图（b）]。
（3）根据尺寸L、B及踏步个数n，用等分两平 行线间距离的方法，画出踏面，其个数等于n－1
[图（c）]。
（4）画出洞口、烟道等细部。按图线层次描 深，注写标高、尺寸、轴线编号、楼梯上下方向 指示线等[图（d）]
符合相应的标准，主要部位的标高也应画出
补充图例
外墙详图的阅读方法
❖了解是哪一（些）墙的详图——由下方的轴 线编号或剖面图名称结合底层平面图可了解 到上述内容。
❖了解屋面、楼面、室内地面、散水等多层材 料构造的做法。
❖了解女儿墙、天沟的构造
❖了解窗台、窗顶（窗过梁）的构造做法、尺 寸大小，窗框与墙的相对位置。
5. 楼梯剖面图画图举例
(a)画轴线，定楼地面、平台 与楼梯段的位置
(b)画墙身，定踏步位置 (d)加深各种图线，标注标高、尺寸等，完成全图
(c)画细部，如窗、梁、板及栏杆等
The End
谢谢
§10.6 建筑详图
一、建筑详图的用途和主要内容 二、外墙剖面详图 三、楼梯详图
一、建筑详图的用途和主要内容
什么是建筑详图？
建筑详图识图总结优选全文

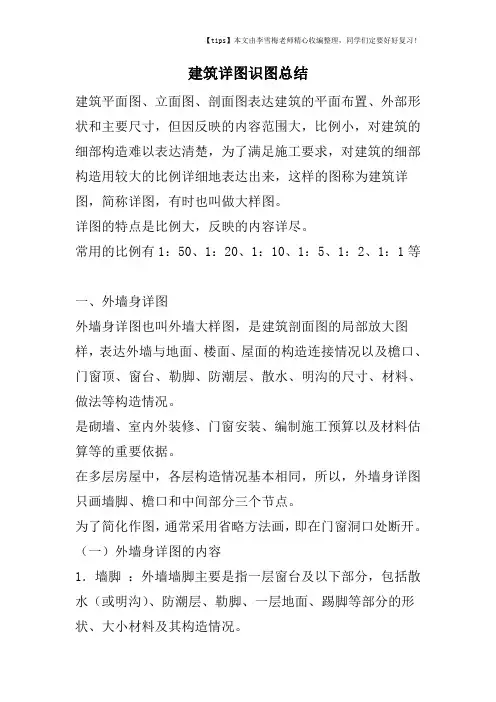

可编辑修改精选全文完整版建筑详图识图总结建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反映的内容范围大，比例小，对建筑的细部构造难以表达清楚，为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详图，简称详图，有时也叫做大样图。
详图的特点是比例大，反映的内容详尽。
常用的比例有1：50、1：20、1：10、1：5、1：2、1：1等一、外墙身详图外墙身详图也叫外墙大样图，是建筑剖面图的局部放大图样，表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况。
是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。
在多层房屋中，各层构造情况基本相同，所以，外墙身详图只画墙脚、檐口和中间部分三个节点。
为了简化作图，通常采用省略方法画，即在门窗洞口处断开。
（一）外墙身详图的内容1．墙脚：外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小材料及其构造情况。
2．中间部分：主要包括楼板层、门窗过梁、圈梁的形状、大小材料及其构造情况。
还应表示出楼板与外墙的关系。
3．檐口：应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。
墙身大样图一般用1：20的比例绘制，由于比例较大，各部分的构造如结构层、面层的构造均应详细表达出来，并画出相应的图例符号。
（二）外墙身详图的识读1．了解墙身详图的图名和比例。
2．了解墙脚构造。
3．了解中间节点4．了解檐口部位如右图所示，表示飘窗处墙体的详细做法。
与墙身大样图（一）基本相同。
而该详图主要表示客厅飘窗的做法，窗内护窗栏杆的做法。
墙身大样图的图线选择可参照下图所示－－建筑详图图线宽度选用示例。
二、楼梯详图楼梯是垂直交通工具，最常用的是钢筋混凝土楼梯。
楼梯由楼梯段、休息平台（包括平台板和梁）和栏杆（或栏板）等组成。
建筑施工图识读—建筑详图(建筑制图)
建筑工程制图 建筑详图
6.2 建筑施工图
6.2.5建筑详图
一、建筑详图的概述
1、定义 建筑平、立、剖反映了房屋的全貌，但由于绘图的比例小，一些细部的构造、做法、所用 材料不能直接表达清楚，为了适应施工的需要，需将这些部分用较大的比例单独画出，这 样的图称为建筑详图，简称详图。 2、建筑详图的特点 一是比例大；二是图示内容详尽清楚；三是尺寸标注齐全、文字说明详尽。 3、建筑详图分类 建筑详图包括：墙身详图、楼梯详图、门窗详图等。
6.2 建筑施工图
6.2.5建筑详图
楼梯剖面图的识读：
6.2 建筑施工图
6.2.5建筑详图
5、楼梯节点详图
一般包括踏步、扶手、栏杆详图和梯段与平台处的节点构造详图。 依据所画内容的不同，详图可采用不同的比例，以反映它们的断面形式、细部尺寸、所用材料、 构件连接及面层装修做法等。
标准层上 行一跑
标准层
楼梯间标准层平面图1：50
6.2 建筑施工图
6.2.5建筑详图
顶层平面图
从顶层安全栏杆（栏板）上部剖切，移去上部形体，向下投影而得的剖面图，即为顶层平面图。
楼梯间顶层平面图1：50
6.2 建筑施工图
6.2.5建筑详图
4、楼梯剖面图
（1）楼梯剖面图主要表达楼梯的形式、结构类型、楼梯间的梯段数、各梯段的踏步数、楼梯 段的形状、踏步和栏杆扶手（或栏板）的形式、高度及各配件之间的连接等构造做法。 （2）剖切位置： 最好通过上行第一梯段和楼梯间的门窗洞进行剖切，投射方向向未剖切到的 梯段投射。
三、楼梯详图
（1）楼梯平面图的表示方法
①比例：通常采用1：50。 ②线型：剖切到的墙体线用粗实线，踏步的投影线用细实线，被切断的梯段的投影线用与 墙面倾斜约60°的细折断线表示。 ③定位轴线：标注出与楼梯间相对应的位置处的定位轴线即可。 ④尺寸标注：在各层要标注楼梯间的开间和进深尺寸、梯段的长度和宽度、踏步数和宽度、 休息平台及其它细部尺寸等。梯段的长度要标注水平投影长度，通常用（踏步数-1）乘以 踏步宽度表示。另外还应标注出各层楼（地）面、休息平台的高度。 ⑤图例：在底层标注出剖切符号。
6.2 建筑施工图
6.2.5建筑详图
一、建筑详图的概述
1、定义 建筑平、立、剖反映了房屋的全貌，但由于绘图的比例小，一些细部的构造、做法、所用 材料不能直接表达清楚，为了适应施工的需要，需将这些部分用较大的比例单独画出，这 样的图称为建筑详图，简称详图。 2、建筑详图的特点 一是比例大；二是图示内容详尽清楚；三是尺寸标注齐全、文字说明详尽。 3、建筑详图分类 建筑详图包括：墙身详图、楼梯详图、门窗详图等。
6.2 建筑施工图
6.2.5建筑详图
楼梯剖面图的识读：
6.2 建筑施工图
6.2.5建筑详图
5、楼梯节点详图
一般包括踏步、扶手、栏杆详图和梯段与平台处的节点构造详图。 依据所画内容的不同，详图可采用不同的比例，以反映它们的断面形式、细部尺寸、所用材料、 构件连接及面层装修做法等。
标准层上 行一跑
标准层
楼梯间标准层平面图1：50
6.2 建筑施工图
6.2.5建筑详图
顶层平面图
从顶层安全栏杆（栏板）上部剖切，移去上部形体，向下投影而得的剖面图，即为顶层平面图。
楼梯间顶层平面图1：50
6.2 建筑施工图
6.2.5建筑详图
4、楼梯剖面图
（1）楼梯剖面图主要表达楼梯的形式、结构类型、楼梯间的梯段数、各梯段的踏步数、楼梯 段的形状、踏步和栏杆扶手（或栏板）的形式、高度及各配件之间的连接等构造做法。 （2）剖切位置： 最好通过上行第一梯段和楼梯间的门窗洞进行剖切，投射方向向未剖切到的 梯段投射。
三、楼梯详图
（1）楼梯平面图的表示方法
①比例：通常采用1：50。 ②线型：剖切到的墙体线用粗实线，踏步的投影线用细实线，被切断的梯段的投影线用与 墙面倾斜约60°的细折断线表示。 ③定位轴线：标注出与楼梯间相对应的位置处的定位轴线即可。 ④尺寸标注：在各层要标注楼梯间的开间和进深尺寸、梯段的长度和宽度、踏步数和宽度、 休息平台及其它细部尺寸等。梯段的长度要标注水平投影长度，通常用（踏步数-1）乘以 踏步宽度表示。另外还应标注出各层楼（地）面、休息平台的高度。 ⑤图例：在底层标注出剖切符号。
建筑详图识图总结
建筑详图识图总结建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反映的内容范围大，比例小，对建筑的细部构造难以表达清楚，为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详图，简称详图，有时也叫做大样图。
详图的特点是比例大，反映的内容详尽。
常用的比例有1：50、1：20、1：10、1：5、1：2、1：1等一、外墙身详图外墙身详图也叫外墙大样图，是建筑剖面图的局部放大图样，表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况。
是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。
在多层房屋中，各层构造情况基本相同，所以，外墙身详图只画墙脚、檐口和中间部分三个节点。
为了简化作图，通常采用省略方法画，即在门窗洞口处断开。
（一）外墙身详图的内容1．墙脚：外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小材料及其构造情况。
2．中间部分：主要包括楼板层、门窗过梁、圈梁的形状、大小材料及其构造情况。
还应表示出楼板与外墙的关系。
3．檐口：应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。
墙身大样图一般用1：20的比例绘制，由于比例较大，各部分的构造如结构层、面层的构造均应详细表达出来，并画出相应的图例符号。
（二）外墙身详图的识读1．了解墙身详图的图名和比例。
2．了解墙脚构造。
3．了解中间节点4．了解檐口部位如右图所示，表示飘窗处墙体的详细做法。
与墙身大样图（一）基本相同。
而该详图主要表示客厅飘窗的做法，窗内护窗栏杆的做法。
墙身大样图的图线选择可参照下图所示－－建筑详图图线宽度选用示例。
二、楼梯详图楼梯是垂直交通工具，最常用的是钢筋混凝土楼梯。
楼梯由楼梯段、休息平台（包括平台板和梁）和栏杆（或栏板）等组成。
楼梯按形式分有：单跑楼梯、双跑楼梯、三跑楼梯、转折楼梯、弧形楼梯、螺旋楼梯等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

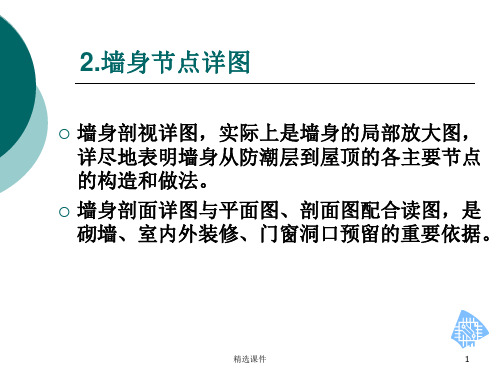

墙身剖视详图，实际上是墙身的局部放大图， 详尽地表明墙身从防潮层到屋顶的各主要节点 的构造和做法。
墙身剖面详图与平面图、剖面图配合读图，是 砌墙、室内外装修、门窗洞口预留的重要依据。
2.墙身节点详图
墙身剖面详图的内容及阅读方法 看图名，了解墙体所在的位置 墙身与定位轴线的关系 墙脚位置散水、防潮层、勒脚、踢脚、地
楼梯详图的内容
楼梯平面图
一般每一层楼梯都应画一楼梯平面图。三层以上 的 房屋，若中间各层的楼梯位置及其梯段数， 踏步数和大小都相同时，通常只画出底层，中间 层和顶层三个平面图即可。
除顶层外，楼梯平面图的剖切位置，通常为从该 层上行第一梯段（休息平台下）的任一位置处水 平剖切。
被折断的梯段用30度的折断线折断，并用长箭 头加注“上X级”或“下X级”，级数为两层间 的总步级数。
圈梁宜设在楼板标高处，尽量与楼板结构连成 整体，当圈梁与过梁位置相近时，也可设在门 窗洞口上部，兼起过梁作用。
钢筋混凝土圈梁的高度不小于120mm，宽度 与墙厚相同 。
圈梁遇到门窗洞口时应设附加圈梁。
圈梁
砖砌圈梁
预制板圈梁 现浇板圈梁
圈梁
L≥2H2，且>1000
附加圈梁
地面构造
按面层所用材料和施工方式不同，常见楼地 面做法可分为以下几类：整体类地面、块材 类地面、塑料类地面、木地面等
建筑识图详图介绍单元建筑详图
内容
一、建筑详图的形成与作用 二、建筑详图的图示内容和图示方法 三、建筑详图读图示例
一、建筑详图的形成与作用
用较大比例绘出的建筑细部的构造图样， 称为建筑详图。
常用的比例为1：1、 1：2、 1：5、 1： 10 、1：20、1：50
可详细地表达建筑细部的形状、层次、尺 寸、材料和做法等，是建筑施工、工程预 算的重要依据。
楼梯的组成
楼梯是上下交通的 主要设施，要求满足 行走方便安全，人流 疏散畅通，坚固耐久。 楼梯由楼梯段（简称 梯段，包括踏步或斜 梁），平台（包括平 台板和梁）和栏板 （或栏杆）等组成。
楼梯的类型
按楼梯的平面形式不同包括 ： 单跑直楼梯、双跑直楼梯、曲 尺楼梯、双跑平行楼梯、双分 转角楼梯、双分平行楼梯、三 跑楼梯、三角形三跑楼梯、圆 形楼梯、中柱螺旋楼梯、无中 柱螺旋楼梯、单跑弧形楼梯、 双跑弧形楼梯、交叉楼梯、剪 刀楼梯。
二、建筑详图的图示内容和图示方法
1.详图的主要特点是：用能清晰表达所绘节 点或构配件的较大比例绘制，尺寸标注 齐全，文字说明详尽。
2. 建筑详图一般表达构配件的详细构造， 如材料、规格、相互连接方法、相对位 置、详细尺寸、标高、施工要求和做法 的说明等。
二、建筑详图的图示内容和图示方法
3. 建筑详图必须画出详图符号，应与被索 引的图样上的索引符号相对应，在详图 符号的右下侧注写比例。
钢筋混凝土过梁
过梁类型
一般在洞口上方先支木模，砖平砌，下设3~4根φ6 钢筋要求伸人两端墙内不少于240mm，梁高砌 5~7皮砖或≥L/4，钢筋砖过梁净跨宜为 1.5~2m 。
钢筋砖过梁
过梁类型
半圆砖拱
平拱砖过梁
圈梁
圈梁是沿外墙四周及部分内墙设置在楼板处的连 续闭合的梁，可提高建筑物的空间刚度及整体性， 增加墙体的稳定性。减少由于地基不均匀沉降而 引起的墙身开裂。
楼梯详图举例
楼 梯 平 面 图
楼梯详图举例
楼 梯 剖 视 图
楼梯详图举例
楼梯节点详图 1.踏步详图 2.栏杆详图 3.扶手详图
楼梯详图举例
1. 踏 步 详 图
(a)嵌金刚砂或铜条 (b)钉金属防滑条 (c)石材铲口
． ．．
． ．
． ．
．．
． ．
．
． ．．
． ．
．
．．．Leabharlann ． ．．(e)贴防滑面砖
楼梯详图的内容
楼梯平面图 应标注楼梯间的定位轴线，楼地面，平台面
的标高及有关的尺寸（如楼梯间的开间和进 深尺寸，平台尺寸和细部尺寸）， 注意梯段长度尺寸应注成： 踏面宽*踏面数=梯段水平投影长 在底层平面图中注明楼梯剖面图的剖切位置
楼梯详图举例
楼梯详图举例
楼梯详图举例
楼 梯 平 面 图
4. 在详图中如再需另画详图时，则在其相 应部位画上索引符号。
5. 对于套用标准图或通用详图的建筑构配 件和建筑节点，只要注明所套用图集的 名称、编号或页次，就不必再画详图。
二、建筑详图的图示内容和图示方法
6.详图的平面图、剖视图，一般都应画出抹 灰层与楼面层的面层线，并画出材料图例。
7.详图中的标高应平面图、立面图、剖面图 中的位置一致。
面的构造； 窗台的位置、构造做法； 过梁、板与墙体的关系、楼面构造； 室内外墙面装修构造等。
2.墙身节点详图
檐口节点 窗台节点 窗顶节点 墙脚节点
2.墙身节点详图
檐口节点
2.墙身节点详图
窗台节点
2.墙身节点详图
过梁 圈梁 地面做法
窗顶节点
过梁类型
过梁有钢筋混凝土过梁、钢筋砖过梁、砖拱过梁。
． ．．
． ．
．
．
．．
． ．
．
(f)锚固金属防滑条
(d)粘贴复合材料防滑条
踏步防滑条常用做法
2.栏杆详图
(a)锚接； (b)焊接； (c)螺栓连接
4.其他详图
室外台阶节点剖视详图
谢谢观赏
按受力分，楼梯分为板式楼梯 和梁板式楼梯两种结构形式
楼梯的类型
正梁式楼梯
反梁式楼梯
楼梯详图的内容
楼梯详图主要表达楼梯的类型、结构形 式、各部位的尺寸和装修做法等。
楼梯详图包括楼梯平面图，楼梯剖视图， 以及踏步、栏杆、扶手等节点详图 ，并 尽可能绘在同一张图纸上
楼梯详图分建筑详图和结构详图，并分 别绘制。较简单的现浇钢筋混凝土楼梯， 可合并绘制。
8.详图中定位轴线的标号圆圈可为10mm。
三、建筑详图读图示例
1. 门窗详图 2. 墙身节点详图 3. 楼梯详图 4. 其他详图
1. 门窗详图
门窗是由门（窗）框、门（窗）扇、五金 零件及附件组成。
门窗详图一般包括门窗立面、门窗水平剖 视图与垂直剖视图。
1. 门窗详图
1. 门窗详图
2.墙身节点详图
整体地面
水磨石地面
块材地面
块材地面：砖铺地面、面砖、缸砖及陶瓷 锦砖地面等 缸砖、地面砖构造做法： 20mm厚1：3 水泥砂浆找平，3~4mm厚水泥胶（水泥： 107胶：水～1：0.1：0.2）粘贴缸砖， 用素水泥浆擦缝。
2.墙身节点详图
勒脚和明沟节点
3.楼梯详图
楼梯的组成 楼梯的类型 楼梯详图的内容 楼梯详图举例
1. 整体地面：水泥砂浆地面、细石混凝土地 面、水泥石屑地面、水磨石地面等。
整体地面
水泥砂浆地面
整体地面
细石混凝土地面
细石混凝土地面的做法 是用35~40mm厚 C20细石混凝土随打随 磨光如在内配置纵横向 钢筋φ6@200，则可 以提高预制楼板层的整 体性，满足抗震要求。 在细石混凝土内掺入一 定量的三氯化铁，则可 提高其抗渗性，成为耐 油混凝土地面。
墙身剖面详图与平面图、剖面图配合读图，是 砌墙、室内外装修、门窗洞口预留的重要依据。
2.墙身节点详图
墙身剖面详图的内容及阅读方法 看图名，了解墙体所在的位置 墙身与定位轴线的关系 墙脚位置散水、防潮层、勒脚、踢脚、地
楼梯详图的内容
楼梯平面图
一般每一层楼梯都应画一楼梯平面图。三层以上 的 房屋，若中间各层的楼梯位置及其梯段数， 踏步数和大小都相同时，通常只画出底层，中间 层和顶层三个平面图即可。
除顶层外，楼梯平面图的剖切位置，通常为从该 层上行第一梯段（休息平台下）的任一位置处水 平剖切。
被折断的梯段用30度的折断线折断，并用长箭 头加注“上X级”或“下X级”，级数为两层间 的总步级数。
圈梁宜设在楼板标高处，尽量与楼板结构连成 整体，当圈梁与过梁位置相近时，也可设在门 窗洞口上部，兼起过梁作用。
钢筋混凝土圈梁的高度不小于120mm，宽度 与墙厚相同 。
圈梁遇到门窗洞口时应设附加圈梁。
圈梁
砖砌圈梁
预制板圈梁 现浇板圈梁
圈梁
L≥2H2，且>1000
附加圈梁
地面构造
按面层所用材料和施工方式不同，常见楼地 面做法可分为以下几类：整体类地面、块材 类地面、塑料类地面、木地面等
建筑识图详图介绍单元建筑详图
内容
一、建筑详图的形成与作用 二、建筑详图的图示内容和图示方法 三、建筑详图读图示例
一、建筑详图的形成与作用
用较大比例绘出的建筑细部的构造图样， 称为建筑详图。
常用的比例为1：1、 1：2、 1：5、 1： 10 、1：20、1：50
可详细地表达建筑细部的形状、层次、尺 寸、材料和做法等，是建筑施工、工程预 算的重要依据。
楼梯的组成
楼梯是上下交通的 主要设施，要求满足 行走方便安全，人流 疏散畅通，坚固耐久。 楼梯由楼梯段（简称 梯段，包括踏步或斜 梁），平台（包括平 台板和梁）和栏板 （或栏杆）等组成。
楼梯的类型
按楼梯的平面形式不同包括 ： 单跑直楼梯、双跑直楼梯、曲 尺楼梯、双跑平行楼梯、双分 转角楼梯、双分平行楼梯、三 跑楼梯、三角形三跑楼梯、圆 形楼梯、中柱螺旋楼梯、无中 柱螺旋楼梯、单跑弧形楼梯、 双跑弧形楼梯、交叉楼梯、剪 刀楼梯。
二、建筑详图的图示内容和图示方法
1.详图的主要特点是：用能清晰表达所绘节 点或构配件的较大比例绘制，尺寸标注 齐全，文字说明详尽。
2. 建筑详图一般表达构配件的详细构造， 如材料、规格、相互连接方法、相对位 置、详细尺寸、标高、施工要求和做法 的说明等。
二、建筑详图的图示内容和图示方法
3. 建筑详图必须画出详图符号，应与被索 引的图样上的索引符号相对应，在详图 符号的右下侧注写比例。
钢筋混凝土过梁
过梁类型
一般在洞口上方先支木模，砖平砌，下设3~4根φ6 钢筋要求伸人两端墙内不少于240mm，梁高砌 5~7皮砖或≥L/4，钢筋砖过梁净跨宜为 1.5~2m 。
钢筋砖过梁
过梁类型
半圆砖拱
平拱砖过梁
圈梁
圈梁是沿外墙四周及部分内墙设置在楼板处的连 续闭合的梁，可提高建筑物的空间刚度及整体性， 增加墙体的稳定性。减少由于地基不均匀沉降而 引起的墙身开裂。
楼梯详图举例
楼 梯 平 面 图
楼梯详图举例
楼 梯 剖 视 图
楼梯详图举例
楼梯节点详图 1.踏步详图 2.栏杆详图 3.扶手详图
楼梯详图举例
1. 踏 步 详 图
(a)嵌金刚砂或铜条 (b)钉金属防滑条 (c)石材铲口
． ．．
． ．
． ．
．．
． ．
．
． ．．
． ．
．
．．．Leabharlann ． ．．(e)贴防滑面砖
楼梯详图的内容
楼梯平面图 应标注楼梯间的定位轴线，楼地面，平台面
的标高及有关的尺寸（如楼梯间的开间和进 深尺寸，平台尺寸和细部尺寸）， 注意梯段长度尺寸应注成： 踏面宽*踏面数=梯段水平投影长 在底层平面图中注明楼梯剖面图的剖切位置
楼梯详图举例
楼梯详图举例
楼梯详图举例
楼 梯 平 面 图
4. 在详图中如再需另画详图时，则在其相 应部位画上索引符号。
5. 对于套用标准图或通用详图的建筑构配 件和建筑节点，只要注明所套用图集的 名称、编号或页次，就不必再画详图。
二、建筑详图的图示内容和图示方法
6.详图的平面图、剖视图，一般都应画出抹 灰层与楼面层的面层线，并画出材料图例。
7.详图中的标高应平面图、立面图、剖面图 中的位置一致。
面的构造； 窗台的位置、构造做法； 过梁、板与墙体的关系、楼面构造； 室内外墙面装修构造等。
2.墙身节点详图
檐口节点 窗台节点 窗顶节点 墙脚节点
2.墙身节点详图
檐口节点
2.墙身节点详图
窗台节点
2.墙身节点详图
过梁 圈梁 地面做法
窗顶节点
过梁类型
过梁有钢筋混凝土过梁、钢筋砖过梁、砖拱过梁。
． ．．
． ．
．
．
．．
． ．
．
(f)锚固金属防滑条
(d)粘贴复合材料防滑条
踏步防滑条常用做法
2.栏杆详图
(a)锚接； (b)焊接； (c)螺栓连接
4.其他详图
室外台阶节点剖视详图
谢谢观赏
按受力分，楼梯分为板式楼梯 和梁板式楼梯两种结构形式
楼梯的类型
正梁式楼梯
反梁式楼梯
楼梯详图的内容
楼梯详图主要表达楼梯的类型、结构形 式、各部位的尺寸和装修做法等。
楼梯详图包括楼梯平面图，楼梯剖视图， 以及踏步、栏杆、扶手等节点详图 ，并 尽可能绘在同一张图纸上
楼梯详图分建筑详图和结构详图，并分 别绘制。较简单的现浇钢筋混凝土楼梯， 可合并绘制。
8.详图中定位轴线的标号圆圈可为10mm。
三、建筑详图读图示例
1. 门窗详图 2. 墙身节点详图 3. 楼梯详图 4. 其他详图
1. 门窗详图
门窗是由门（窗）框、门（窗）扇、五金 零件及附件组成。
门窗详图一般包括门窗立面、门窗水平剖 视图与垂直剖视图。
1. 门窗详图
1. 门窗详图
2.墙身节点详图
整体地面
水磨石地面
块材地面
块材地面：砖铺地面、面砖、缸砖及陶瓷 锦砖地面等 缸砖、地面砖构造做法： 20mm厚1：3 水泥砂浆找平，3~4mm厚水泥胶（水泥： 107胶：水～1：0.1：0.2）粘贴缸砖， 用素水泥浆擦缝。
2.墙身节点详图
勒脚和明沟节点
3.楼梯详图
楼梯的组成 楼梯的类型 楼梯详图的内容 楼梯详图举例
1. 整体地面：水泥砂浆地面、细石混凝土地 面、水泥石屑地面、水磨石地面等。
整体地面
水泥砂浆地面
整体地面
细石混凝土地面
细石混凝土地面的做法 是用35~40mm厚 C20细石混凝土随打随 磨光如在内配置纵横向 钢筋φ6@200，则可 以提高预制楼板层的整 体性，满足抗震要求。 在细石混凝土内掺入一 定量的三氯化铁，则可 提高其抗渗性，成为耐 油混凝土地面。
