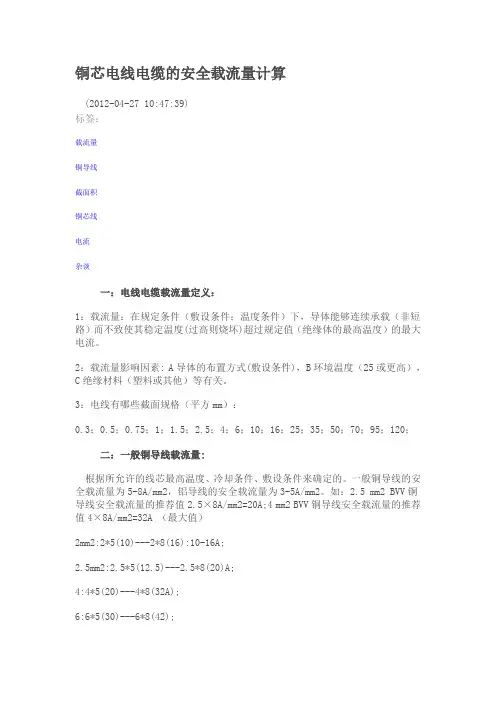

铜芯电线电缆的安全载流量计算(2012-04-27 10:47:39)标签：载流量铜导线截面积铜芯线电流杂谈一：电线电缆载流量定义：1：载流量：在规定条件（敷设条件；温度条件）下，导体能够连续承载（非短路）而不致使其稳定温度(过高则烧坏)超过规定值（绝缘体的最高温度）的最大电流。
2：载流量影响因素: A导体的布置方式(敷设条件)，B环境温度（25或更高），C绝缘材料（塑料或其他）等有关。
3：电线有哪些截面规格（平方mm）：0.3；0.5；0.75；1；1.5；2.5；4；6；10；16；25；35；50；70；95；120；二：一般铜导线载流量:根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5-8A/mm2，铝导线的安全载流量为3-5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A;4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A （最大值）2mm2:2*5(10)---2*8(16):10-16A;2.5mm2:2.5*5(12.5)---2.5*8(20)A;4:4*5(20)---4*8(32A);6:6*5(30)---6*8(42);10:10*5(50A)---10*8(80A);16:16*5(80)---16*8(128A);25:25*5(125)---25*8(200A);三：计算铜导线截面积利用铜导线的安全载流量的推荐值5-8A/mm2，计算出所选取铜导线截面积S 的上下范围( 已知负载电流计算选择电线规格)S=< I /（5-8）>=0.125 I -0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）四：电线电缆安全载流量口诀一：（在铝线基础上计算）十下五;百上二;二五三五四三界;七零九五两倍半;穿管温度八九折;铜线升级算;裸线加一半；说明:十下五就是十以下乘以五;百上二就是百以上乘以二;二五三五四三界就是二五乘以四,三五乘以三;（25-35）七零九五两倍半就是七零和九五线都乘以二点五;穿管温度八九折就是随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九;铜线升级算就是在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算.裸线加一半就是在原已算好的安全电流数基础上再加一半；1.5;*5=7.5A；2:*5=10A；2.5:*5=12.5A；4:*5=20A；6:6*5=30A；10：10*5=50A；120*2=240A；25*4=100A；35*3=105A；70*2.5=175A 95*2.5=237A；铜线为：1; =7.5A；1.5: =10A；2: =12.5A；2.5: =20A；4: =30A；6：=50A；安全载流量查询表五：国家标准对铜线的安全载流量的规定：在相同的截面积条件下，铜芯线的负载电流值与铝芯线相比为1.3:1，即铜芯线电流负载量是铝芯线的1.3倍；铜芯线截面积直径允许长期电流2.5 mm2 1.78mm ；16A~25A ；4 mm2 2.2mm ；25~32A；6 mm2 2.78mm； 32~40A；铝芯线截面积直径允许长期电流2.5 mm2 1.78mm ；13A~20A4 mm2 2.2mm ；20~25A6 mm2 2.78mm ；25~32A正规合格的产品铜芯的电线1平方毫米能承载5-8安培的电流，一般不要超过6安培就比较安全。
铜线承载电流计算铜线承载电流是指铜线在一定条件下所能承受的最大电流值。
在电路设计和电气工程中，正确计算铜线的承载电流非常重要，以确保电路的稳定和安全运行。
我们需要了解铜线承载电流计算的基本原理。
铜线的承载电流与其截面积、长度、导电材料的电阻率以及环境温度等因素有关。
一般来说，铜线的截面积越大，其承载电流就越大；铜线的长度越长，则其承载电流越小；铜线材料的电阻率越小，则其承载电流越大；环境温度越高，则铜线的承载电流越小。
在实际计算中，我们可以根据以下公式来计算铜线的承载电流：I = (K * A) / L其中，I表示铜线的承载电流，K表示导线的载流能力，A表示导线的截面积，L表示导线的长度。
铜线的载流能力K是一个常数，它与导线的材料和规格有关。
在实际应用中，我们可以查找相关的标准或手册，以确定合适的载流能力值。
导线的截面积A是指导线横截面的面积，通常以平方毫米（mm²）为单位。
在设计电路时，我们需要根据电流的大小和导线的长度，选择合适的导线截面积，以确保导线能够承受所需的电流。
导线的长度L是指导线的实际长度，通常以米（m）为单位。
在实际应用中，我们需要根据电路的布局和导线的走向，测量导线的实际长度，以便计算铜线的承载电流。
除了上述基本原理和计算公式外，还需要考虑一些其他因素。
例如，导线的温升对其承载电流也有影响。
当电流通过导线时，导线会发热，导致温度升高。
如果导线的温度超过了其可承受的上限，就可能导致导线烧毁或电路故障。
因此，在计算铜线承载电流时，我们还需要考虑导线的温升和环境温度。
还应注意导线的安装方式和散热条件。
如果导线被束缚或安装在不利于散热的环境中，导线的承载电流可能会降低。
因此，在设计电路时，我们需要合理安排导线的布局，并提供足够的散热条件，以确保导线能够正常承载所需的电流。
铜线承载电流的计算是电路设计和电气工程中的重要内容。
通过合理计算和选择合适的导线截面积和长度，我们可以确保导线能够稳定承载所需的电流，从而保证电路的安全运行。
铜线的电流计算方法一般铜线的安全计算方法是：2.5平方毫米的铜电源线的安全载流量为28A。
4平方毫米的铜电源线的安全载流量为35A。
6平方毫米的铜电源线的安全载流量为48A。
10平方毫米的铜电源线的安全载流量为65A。
16平方毫米的铜电源线的安全载流量为91A。
25平方毫米的铜电源线的安全载流量为120A。
估算口诀为：二点五下乘以九，往上减一顺号走，三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级，穿管根数二三四，八七六折满载流。
口诀中对各种绝缘线的载流量不是直接给出，而是通过截面积乘以一个倍数来实现的。
通过口诀可以看出，倍数随截面的增大而减小。
“二点五以下乘以九，往上减一顺号走”说的是二点五平方毫米及以下的各种截面铝芯绝缘线，其载流量约为其截面积的九倍。
如二点五平方毫米的导线其载流量为2.5×9＝22.5（A），从4平方毫米及以上导线的载流量和导线截面积倍数关系是顺着线号往上排。
倍数逐次减一。
即4×8，6×7，10×6，16×5，25×4，“三十五乘三点五，双双成组减点五”说的是35mm的导线载流量为导线截面的3.5倍。
即3.5×35＝122.5（A）。
从50mm及以上的导线其载流量与其截面之间的倍数关系变为两个两个线号为一组，倍数依次减0.5.即50mm、70mm导线的载流量为其截面的3倍。
95mm、120mm导线的载流量为其截面的2.5倍，依次类推。
“条件有变加折算，高温九折铜升级”说的是铝芯绝缘线，明敷在环境温度25摄氏度的地区，导线载流量可以按照上述口诀算出，但若铝芯绝缘线长期明敷在环境温度高于25摄氏度的地区，导线载流量可按上述口诀计算得出，然后在打九折即可。
当使用的不是铝线而是铜线绝缘线，它的载流量要比同规格铝线要大一些。
可按上述口诀方法算出比铝线加大一个线号的载流量。
比如铜16mm的载流量可按25mm铝线的载流量算。
铜线的电流计算方法(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除铜线的电流计算方法I=45.58A 一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为 2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
