2 关键技术介绍 2 .1 信号帧的处理
本系统是在 Window s 系统下利用 Visual C ++作为开 发工具开发的 。 串口通信是利用微软的 M SComm 控件来 实现的[ 3] 。其中实现如何读取 、发送和处理信号帧则是系 统的一个关键部分 。 对具体的数据采集系统 ,需要根据其 仪器仪表设备的底层通信协议来设计帧的格式 , 包括信息 帧 、控制帧等 。 本系统主要采用类似的 HDLC 协议来实 现信号帧的处理 。其信息帧格式处理如下 , 而控制帧格式 限于篇幅限制 ,这里不再赘述[ 4] 。 ch ar sa[ 10] ;char sb[ 10] ;ch ar sc[ 10] ;char dd1[ 10] ; CString strsend, dd, dt, aa, bb, cc ;// DD 为日期 , DT 为时间 if(a<10)aa+=“ 0” ;// ca , cb, cc 分别为三台设备的字符型数据 i-toa(a , sa , 10); aa+=sa; if(b<10)bb+=“ 0” ; i-toa(b, sb, 10); bb + =sb ; if(c<10)cc +=“ 0” ; i-toa(c, sc, 10); cc+=sc;
第
16 卷 第 5 2006 年 5 月
期
计算机技术与发展
CO M PU TER TECHN O LO G Y AN D DEV ELO PM EN T
VoMl.a1y6 2N00o6.5

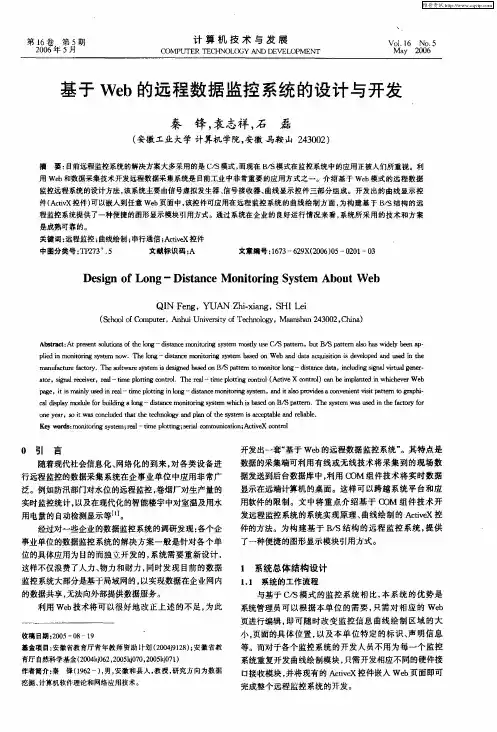

基于 Web 的远程数据监控系统的设计与开发
秦 锋 , 袁志祥 , 石 磊
Abstract:A t present solutions of the long -dist ance monitoring system mostly use C/ S pat tern , but B/ S pat tern also has w idely been applied in monitoring system now .T he long -distance monitoring syst em based on Web and dat a acquisition is developed and used i n the manufacture f act ory .The soft w are syst em is designed based on B/ S pat tern to moni tor long -distance data , including signal vi rt ual generator , signal receiver , real -time plot ting cont rol .The real -t ime plot ting cont rol (Active X cont rol)can be implanted in w hichever Web page , i t i s mainly used in real -time plot ting in long -dist ance moni toring syst em , and it also provides a convenient visit patt ern t o graphical display m odule for building a long -distance monit oring system w hich is based on B/ S patt ern .T he system w as used in t he f act ory for one year, so it w as concluded t hat the t echnology and plan of the system is acceptable and reliable . Key words :monit oring syst em ;real -t ime plot ting ;serial communicat ion ;A cti veX cont rol
利用 Web 技术将可以很好地改正上述的不足 , 为此
收稿日期 :2005 -08 -19 基金项目 :安徽省教育厅 青年教师 资助 计划(2004j9128);安徽 省教 育厅自然科学基金(2004kj062 , 2005kj070 , 2005kj071) 作者简介 :秦 锋(1962 -), 男 , 安徽和 县人 , 教授 , 研究方向 为数据 挖掘 、计算机软件理论和网络应用技术 。
Design of Long -Distance Monitoring System About Web
Q IN Feng , YUAN Zhi-xiang , SH I Lei
(School of Computer , Anhui U niversity of Technology , M aanshan 243002, China)
itoa(d, dd1, 10); dt + =d d1 ;
以上这段程序的作用是取出当前系统时间并转化为 字符型 ,同时也有与上一段类似的确保其日期时间为统一 的位数的修正语句 。
s t rsend =d t +dd +aa+bb +cc; 将日期和时间与三台设备的信号组合成一个信号帧 用以向串口发送 。 2 .2 监控信号曲线绘制 ActiveX 控件 图 3 是在 IE 浏览器中 嵌入所设计的 ActiveX 控件 (PLOT .OCX)后的效果 。在图 3 中 ,绘制的三条曲线根据 设备的实时变化进行相应的显示 , 从而达到动态反映现场 情况的效果 。该曲线绘制控件可以使用户在任何地方随 时访问服务器上的该 Web 页 ,大大方便了用户 。
1 系统总体结构设计 1 .1 系统的工作流程
与基于 C/S 模式的监控系统相比 , 本系统的优势是 系统管理员可以根据本单位的需要 , 只需对相应的 Web 页进行编辑 , 即可随时改变监控信息曲线绘制区域的大 小 ,页面的具体位置 , 以及本单位特定的标识 、声明信息 等 。而对于各个监控系统的开发人员不用为每一个监控 系统重复开发曲线绘制模块 , 只需开发相应不同的硬件接 口接收模块 , 并将现有的 ActiveX 控件嵌入 Web 页面即可 完成整个远程监控系统的开发 。
(3)ActiveX 显示控件[ 2] 。 本监控信号曲线绘制控件主要实现从本系统的指定 临时文件中定时读取信号帧 , 并将其中的设备信息析取出 来分别在远程计算机上显示 , 并实现绘制多条动态信号曲 线的功能 。 通过本模块中信号曲线的动态绘制 , 可使用户对现场 设备的当前状态以及近期的数据变化情况有一个准确直 观的了解 。
开发出一套“基于 Web 的远程数据监控系统” 。其特点是 数据的采集端可利用有线或无线技术将采集到的现场数 据发送到后台数据库中 , 利用 COM 组件技术将实时数据 显示在远端计算机的桌面 。这样可以跨越系统平台和应 用软件的限制 。文中将重点介绍基于 COM 组件技术开 发远程监控系统的系统实现原理 、曲线绘制的 ActiveX 控 件的方法 。 为构建基于 B/S 结构的远程监控系统 , 提供 了一种便捷的图形显示模块引用方式 。
0 引 言 随着现代社会信息化 、网络化的到来 , 对各类设备进
行远程监控的数Biblioteka 采集系统在企事业单位中应用非常广 泛 。例如防汛部门对水位的远程监控 , 卷烟厂对生产量的 实时监控统计 , 以及在现代化的智能楼宇中对室温及用水 用电量的自动检测显示等[ 1] 。
经过对一些企业的数据监控系统的调研发现 :各个企 事业单位的数据监控系统的解决方案一般是针对各个单 位的具体应用为目的而独立开发的 , 系统需要重新设计 , 这样不仅浪费了人力 、物力和财力 , 同时发现目前的数据 监控系统大部分是基于局域网的 , 以实现数据在企业网内 的数据共享 ,无法向外部提供数据服务 。
以上这一段程序主要是用来确保当某台设备的信量 仅为 1 位时 , 数据帧中的位数不受影响仍保持为两位 。 COleDateTim e timeNow ; timeNow =COleDateTim e::GetCurrentTime(); d=tim eNow .GetH our(); if(d<10)dd+=“ 0” ;
图 1 系统工作流程示意图 1 .2 系统的模块设计
通过对本远程监控系统的系统分析 ,系统分为 3 个模 块 , 具体如图 2 所示 。
图 2 系统总体模块图 (1)信号虚拟发生器 。 本模块主要用以对远程监控系统中的设备信号进行 模拟 , 通过内部程序的算法自动生成三组设备信号 , 并将 其组合成信号帧 , 定时向串行口发送 , 从而达到对现场智 能设备的虚拟 。本模块编制的具体模拟信号主要有三组 , 分别是 :第一组随机信号 、第二组 SIN 曲线 、第三组振荡 曲线 , 这三组信号分别实现对三台虚拟设备的实时信号发 生功能 。并且每台虚拟设备不是固定不变的 , 用户可以在 这三种信号中任意为每台虚拟设备选择各自不同的发生 信号类型 。 当达到一定的时间间隔时 , 该模块的组合成帧部分就 会自动将各设备的当前信号数据共六位以及当前的八位 日期和六位时间组装成一个二十位的信号帧向相应的串 行口发送一次 。 (2)信号接收程序 。 信号接收程序主要实现上位服务器对下位机或现场 智能设备所发来信号帧的接收功能 。本模块对下位机通 过串行口发送来的信号帧 , 进行定期读取 , 并将从所接收 到的信号帧中解析出三台设备信号 ,以及八位的日期和六 位的时间信号 。将这五组信号分别以不同的五个字段名 自动向历史数据库中添加进一条新记录 ,同时自动写入至 一个临时文件 。
第 5 期 秦 锋等 :基于 Web 的远程数据监控系统的设计与开发
· 203 ·
d=timeNow .GetYear(); itoa(d, dd1, 10);
