总结曲柄连杆机构知识点一、曲柄连杆机构的结构原理1.曲柄连杆机构的基本结构及工作原理曲柄连杆机构由曲柄、连杆和活塞组成，是将旋转运动转换为直线运动的重要机构。
当曲柄进行旋转运动时，连杆受到曲柄的驱动而进行周期性的往复运动，从而带动活塞在缸体内做往复运动。
曲柄连杆机构常用于内燃机中，将曲轴的旋转运动转化为活塞的往复运动，从而驱动汽缸内的工作介质进行工作。
2.曲柄连杆机构的分类曲柄连杆机构根据曲柄与连杆的相对位置和连接方式可以分为直线型曲柄连杆机构、旋转型曲柄连杆机构、曲柄与连杆垂直的曲柄连杆机构等。
这些不同类型的曲柄连杆机构在结构上有所差异，但其基本工作原理是相似的，都是通过曲柄的旋转运动将活塞做往复运动。
3.曲柄连杆机构的优缺点曲柄连杆机构具有结构简单、运动平稳、传动效率高等优点，适用于很多工程领域。
但是也存在一些缺点，比如体积较大、重量较重、制造成本高等，因此在一些特殊情况下可能不适用。
二、曲柄连杆机构的运动分析1.曲柄连杆机构的运动轨迹分析曲柄连杆机构中曲柄的运动轨迹是一个圆周，而连杆的运动轨迹是一个椭圆。
在曲柄连杆机构中，连杆在曲柄的带动下进行往复运动，其运动轨迹是连杆机构设计中需要重点考虑的问题之一。
2.曲柄连杆机构的速度和加速度分析曲柄连杆机构中的速度和加速度分析是设计和计算的重要内容。
通过对曲柄连杆机构的速度和加速度进行分析，可以确定连杆的运动规律，为机构的设计和优化提供依据。
3.曲柄连杆机构的动力分析曲柄连杆机构的动力分析是指针对机构的动力传递和能量转换进行的分析。
通过对曲柄连杆机构的动力分析，可以确定机构的工作性能和能量损失情况，为机构的优化设计提供技术支持。
三、曲柄连杆机构的设计计算1.曲柄连杆机构设计的基本原则曲柄连杆机构的设计需要遵循一定的原则，包括结构合理、运动平稳、传动效率高等。
在设计曲柄连杆机构时，需要充分考虑这些原则，确保机构能够满足工程需求。
2.曲柄连杆机构设计的计算方法曲柄连杆机构的设计计算方法主要包括曲柄长度的设计、连杆长度的设计、活塞行程的设计等。

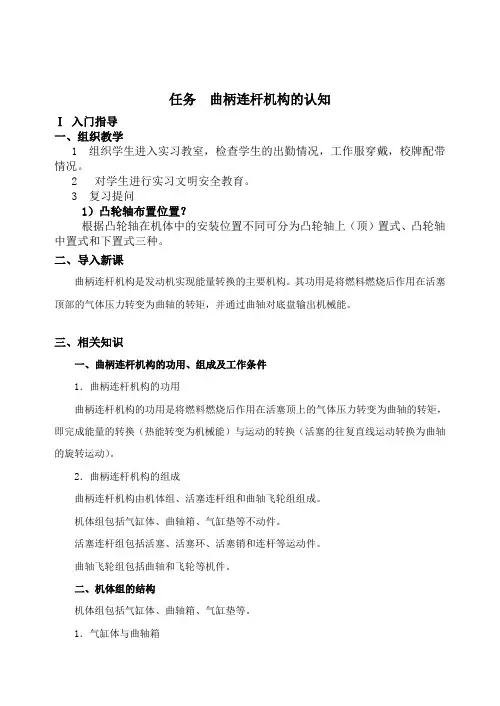

任务曲柄连杆机构的认知Ⅰ入门指导一、组织教学1 组织学生进入实习教室，检查学生的出勤情况，工作服穿戴，校牌配带情况。
2 对学生进行实习文明安全教育。
3 复习提问1）凸轮轴布置位置？根据凸轮轴在机体中的安装位置不同可分为凸轮轴上（顶）置式、凸轮轴中置式和下置式三种。
二、导入新课曲柄连杆机构是发动机实现能量转换的主要机构。
其功用是将燃料燃烧后作用在活塞顶部的气体压力转变为曲轴的转矩，并通过曲轴对底盘输出机械能。
三、相关知识一、曲柄连杆机构的功用、组成及工作条件1．曲柄连杆机构的功用曲柄连杆机构的功用是将燃料燃烧后作用在活塞顶上的气体压力转变为曲轴的转矩，即完成能量的转换（热能转变为机械能）与运动的转换（活塞的往复直线运动转换为曲轴的旋转运动）。
2．曲柄连杆机构的组成曲柄连杆机构由机体组、活塞连杆组和曲轴飞轮组组成。
机体组包括气缸体、曲轴箱、气缸垫等不动件。
活塞连杆组包括活塞、活塞环、活塞销和连杆等运动件。
曲轴飞轮组包括曲轴和飞轮等机件。
二、机体组的结构机体组包括气缸体、曲轴箱、气缸垫等。
1．气缸体与曲轴箱气缸体与曲轴箱是发动机的各个机构和系统的装配基体。
因此，要求气缸体具有足够的强度和刚度。
为减轻发动机的质量，要求气缸体的结构紧凑、质量轻。
曲轴箱的基本形式分为平底式气缸体（一般式）、龙门式气缸体、隧道式气缸体等。
2．气缸的排列形式气缸的排列形式有直列式排列、对置式排列、V形排列，目前又增加了一种叫W形排列。
三、活塞连杆组的结构活塞连杆组由活塞、活塞环、活塞销、连杆、连杆轴瓦等组成。
1．活塞（1）活塞的功用：承受燃气压力并将此力传递给连杆，并与气缸盖共同组成燃烧室。
（2）活塞的结构形式根据所起作用的不同，可将活塞分为顶部、头部和裙部。
1）活塞顶部活塞顶部承受气体压力，它是燃烧室的组成部分，其形状、位置、大小都和燃烧室的具体形式有关，都是为满足可燃混合气形成和燃烧的要求，其顶部形状可分为三大类，平顶活塞、凸顶活塞和凹顶活塞。

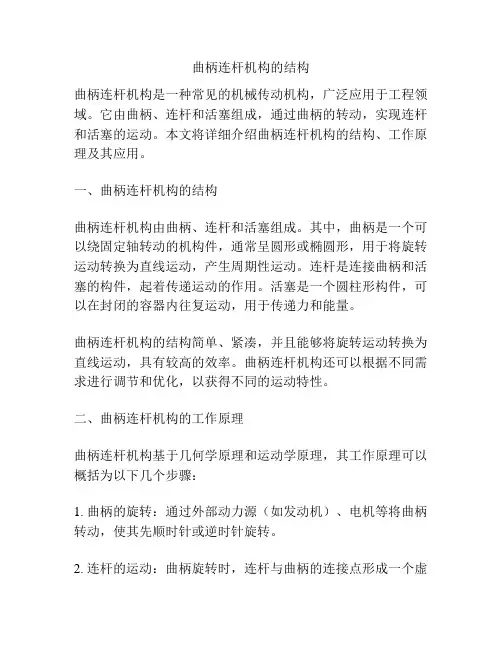

曲柄连杆机构的结构曲柄连杆机构是一种常见的机械传动机构，广泛应用于工程领域。
它由曲柄、连杆和活塞组成，通过曲柄的转动，实现连杆和活塞的运动。
本文将详细介绍曲柄连杆机构的结构、工作原理及其应用。
一、曲柄连杆机构的结构曲柄连杆机构由曲柄、连杆和活塞组成。
其中，曲柄是一个可以绕固定轴转动的机构件，通常呈圆形或椭圆形，用于将旋转运动转换为直线运动，产生周期性运动。
连杆是连接曲柄和活塞的构件，起着传递运动的作用。
活塞是一个圆柱形构件，可以在封闭的容器内往复运动，用于传递力和能量。
曲柄连杆机构的结构简单、紧凑，并且能够将旋转运动转换为直线运动，具有较高的效率。
曲柄连杆机构还可以根据不同需求进行调节和优化，以获得不同的运动特性。
二、曲柄连杆机构的工作原理曲柄连杆机构基于几何学原理和运动学原理，其工作原理可以概括为以下几个步骤：1. 曲柄的旋转：通过外部动力源（如发动机）、电机等将曲柄转动，使其先顺时针或逆时针旋转。
2. 连杆的运动：曲柄旋转时，连杆与曲柄的连接点形成一个虚拟的三角形，称为连杆角。
连杆在曲柄转动的作用下，会以一定的速度和方向沿着直线路径运动，其运动轨迹被称为连杆运动轨迹。
连杆的运动可以分为上行段和下行段，它们之间有一个称为死点的转角位置，连杆在这个位置上将无法运动。
3. 活塞的运动：连杆与活塞相连，通过连杆的运动，活塞也将以一定的速度和方向沿直线轨迹运动。
活塞的运动通常用来驱动其他机构或完成特定的工作任务。
通过以上步骤的循环，曲柄连杆机构可以实现连续的往复运动，将旋转运动转换为直线运动，并将动力传递到其他机构中。
三、曲柄连杆机构的应用曲柄连杆机构在工程领域中有着广泛的应用。
以下是曲柄连杆机构的几个常见应用示例：1. 发动机：曲柄连杆机构是内燃机中的基础机构，通过将活塞的往复运动转换为曲轴的旋转运动，驱动发动机的工作。
发动机是现代交通工具的动力源，曲柄连杆机构是发动机的关键部分。
2. 压力机：曲柄连杆机构常用于压力机中，将电动机或液压驱动的旋转运动转换为上下往复的压力运动，用于制造、冲压和成形等加工工艺。
发动机的曲柄连杆机构是将活塞的往复运动转化为曲轴的旋转运动的重要机构。
其结构通常包括以下几个部分：
1. 曲轴：发动机的曲轴是一个长条形的金属杆，其上有几个偏心的凸起，称为曲轴齿轮或连杆轴齿轮。
曲轴的作用是将连杆机构中的往复运动转化为旋转运动。
2. 连杆：发动机的连杆是一种长条形的金属杆，其两端分别与活塞和曲轴相连。
连杆的作用是将活塞的往复运动传递给曲轴，使其产生旋转运动。
3. 活塞：发动机的活塞是一个可以在汽缸内往复运动的金属杆，其顶部与汽缸盖相连，底部与连杆相连。
活塞的作用是在汽缸内产生压力，从而推动汽缸内的混合气体进行燃烧。
4. 活塞销：发动机的活塞销是一种连接连杆和活塞的金属销，其作用是将连杆和活塞连接在一起，并使其能够相对运动。
5. 曲柄轴瓦：发动机的曲柄轴瓦是一种安装在曲轴上的轴承，其作用是减少曲轴与连杆机构的摩擦力，使其运转更加平稳。
6. 连杆轴承：发动机的连杆轴承是一种安装在连杆上的轴承，其作用是减少连杆与曲轴之间的摩擦力，使其运转更加平稳。
以上是发动机曲柄连杆机构的主要结构部件，它们共同构成了发动机的往复运动转化为旋转运动的关键机构。
