下载文档原格式
项目部中心试验室邵氏硬度计操作规程
1、将表头拧去头部螺丝后将表拧接在表顶上。
2、旋动升降母，使表头工作面高出玻璃板面20mm，用紧定钉将横梁锁紧，在玻璃平台上放置一块厚度均匀的硬质塑料板，对正压针下方，再加D砣，压下手把，旋转定位销使升降平台不再下降。
3、松开螺母，调整硬度计，使硬度计压针与升降平台上的硬质塑料板接触，调整硬度计，观察制度指针处在最大值时将螺母锁紧，旋转定位销，压手把使升降平台升降无阻，反复升降平台（升起时不能撤去塑料板）当刻度指针所指数值基本一致，便可撤出塑料板，放上被测件即可进行硬度测定。
1243.5注意事项:表示名称4指针5压针压紧螺丝刻度盘数字名称3.5.1当试样用A 型硬度计测量值超过90HA 时,推荐用D 型硬度计,当D 型硬度计测量值低于20HD 时,推荐用A 型硬度计,A 型硬度计示值低于10HA 时,测量结果不能使用.5数字名称3.2使用方法:1表示名称压足中含有发泡剂制成的鞋用微孔材料硬度的测试.3.2.1把试样放置在坚固的平面上,拿住硬度计,压针距离试样边缘至少12mm 平稳地把压足压在试样上,使压针垂直3.3箭头数字表示意思:3批准人制作日期批准日期3.4邵氏硬度计的校正:1.目的:为了更好地使用操作邵氏硬度计,规范和保管邵氏硬度计,制作本使用说明书232.使用范围:本说明书适用于意展(苏州)公司的(包括其供应商和顾客)邵氏硬度计使用说明书3.4.1邵氏硬度计的校正分为内校和外校两部分.第1页,共1页措施日期版本制作人3.4.2内校为检查硬度计的指针在自由状态下是否指在零(如指针微量偏离零位,旋松右上角压紧螺丝,转动表盘对准零位).将硬度计压平整的基准面上时(玻璃或金属平台),指针应指100±1HA(HW).3.4.3外校每年定期送专门机构校验.地压入试样,直至压足和试样完全接触时1S 内读数.3.2.3在测点相距至少6mm 的不同位置测量硬度值5次,取其平均值(微孔材料测点相距至少15mm).3.邵氏硬度计的使用说明:3.1 简介:邵氏硬度计是一种.测量硫化橡胶和塑料制品硬度的仪器,分为A 型、D 型、C 型三种形式。
A 型和D 型分别适用于低中硬度和高硬度橡塑材料硬度的测试。
C 型适用于压缩率为50%时，应力0.049MPa 以上时,采用橡塑并用,塑料。
邵氏橡胶硬度计的使用方法
邵氏橡胶硬度计是一种常用于测量弹性材料硬度的设备，以下是其使用方法：
1. 硬度计的主要部件有一个带有固定压脚的指针，一个固定在轴上的硬度示值表，以及一个可移动压脚。
2. 首先，将需要测试硬度的橡胶样品放置在一个平坦的水平表面上。
3. 调整硬度计的指针，使其与橡胶样品表面接触。
确保指针与样品垂直接触并施加适当的压力。
4. 轻轻转动硬度计的手柄，使压脚以均匀的速度下压直到停止。
一般来说，保持压力在10至15秒钟。
5. 读取示值表上指针所对应的硬度数值。
这个数值代表了橡胶样品的硬度。
注意事项：
- 在进行测试之前，确保硬度计的压脚是干净的，不会对测试
结果产生干扰。
- 若要获得准确的测量结果，建议进行多次测试，取其平均值。
- 不同类型的橡胶硬度计在读取和解释硬度数值时存在细微差异。
因此，建议在使用之前查阅设备的操作手册或咨询专业人士。

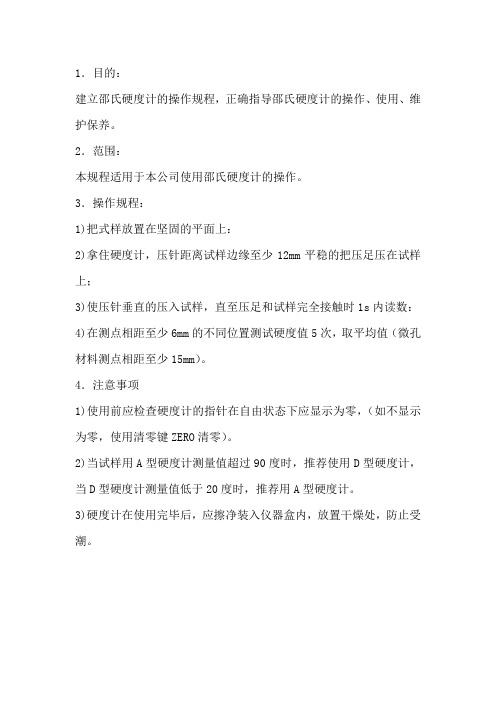

1．目的：
建立邵氏硬度计的操作规程，正确指导邵氏硬度计的操作、使用、维护保养。
2．范围：
本规程适用于本公司使用邵氏硬度计的操作。
3．操作规程：
1)把式样放置在坚固的平面上：
2)拿住硬度计，压针距离试样边缘至少12mm平稳的把压足压在试样上；
3)使压针垂直的压入试样，直至压足和试样完全接触时1s内读数：
4)在测点相距至少6mm的不同位置测试硬度值5次，取平均值（微孔材料测点相距至少15mm）。
4．注意事项
1)使用前应检查硬度计的指针在自由状态下应显示为零，（如不显示为零，使用清零键ZERO清零）。
2)当试样用A型硬度计测量值超过90度时，推荐使用D型硬度计，当D型硬度计测量值低于20度时，推荐用A型硬度计。
3)硬度计在使用完毕后，应擦净装入仪器盒内，放置干燥处，防止受潮。
A型邵氏硬度计校准操作步骤在开始进行A型邵氏硬度计（以下简称硬度计）校准之前，要首先准备好手套一付，螺丝刀一套。
在校准硬度计之前应仔细检查被检硬度计的外观及压针灵敏性，并且硬度计一定要安装稳固不晃动，要熟悉操作程序，动作流畅，对各检定项目的主要内容要边口述边操作。
口述根据JJG304-2003《A型邵氏硬度计》检定规程，采用专用量块，电子天平和专用治具，对一台型号为LX-A的邵氏硬度计进行校准。
1.外观检查1.1 检查硬度计压针应灵活、平稳。
1.2 硬度计应有铭牌和标志，型号、编号、制造厂和出厂年月等。
1.3 指针硬度计表蒙应透明清洁，刻度盘刻线清晰、平直，指针不得弯曲，不得和刻度盘以及表蒙接触，数字硬度计应数字显示清晰，稳定。
1.4 沿着硬度计压针受力方向轴缓慢匀速预压，观察硬度计指针是否平稳转动，是否有“跳针”或者“卡针”现象。
2.测试前的准备2.1 标准洛氏硬度块，使用前应先准备一块足够厚度的玻璃片并将表面擦拭干净。
2.2 将硬度计压针处于垂直向下的自由状态，此时指针示值应满足（0±0.5）HA。
2.3 手握硬度计，使硬度计压针垂直与平整的玻璃板相接触，将标称值为1.25mm 的专用量块放在玻璃板上，使硬度计压针插入量块的孔内，用手加压，使硬度计压足平面与量块平面紧密贴合，此时读取记录硬度计示值；用标称值为2.46mm 的专用量块进行检定时，硬度计零位示值应发生变化，用标称值为2.54mm的专用量块进行检定时，硬度计零位示值应无变化。
3 试验力的校准：将硬度计压针垂直向下稳固地安装在硬度计专用治具上，在压针垂直位置放置测力仪（我们用电子天平代替），压针置于测力仪（电子天平）加力轴线上，以最大试验力对硬度计预压3次，然后缓缓下压硬度计，把硬度计试验力施加测力仪（电子天平）上，不得振动硬度计，在硬度计示值（20~100）HA范围内均匀分布5点,读取硬度计进程时不同示值的试验力，带从动针的硬度计应读取从动指针示值，每点以进程方向测量3次并记录数据。

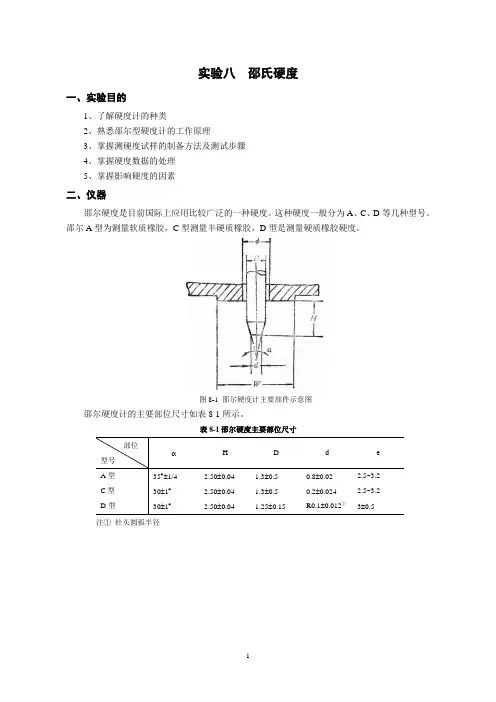

实验八邵氏硬度一、实验目的1、了解硬度计的种类2、熟悉邵尔型硬度计的工作原理3、掌握测硬度试样的制备方法及测试步骤4、掌握硬度数据的处理5、掌握影响硬度的因素二、仪器邵尔硬度是目前国际上应用比较广泛的一种硬度。
这种硬度一般分为A、C、D等几种型号。
邵尔A型为测量软质橡胶，C型测量半硬质橡胶，D型是测量硬质橡胶硬度。
图8-1 邵尔硬度计主要部件示意图邵尔硬度计的主要部位尺寸如表8-1所示。
表8-1邵尔硬度主要部位尺寸注①针头圆弧半径图8-2邵尔A型硬度计邵尔硬度计的结构简单，试验时用外力把硬度计的钝针压在试样表面上，钝针压入试样的深度如式（8-1）：=（8-1）T-025h5.2.0式中：T—钝针压入试样深度，mm；h—所测硬度值；2.5—压针露出部分长度，mm；0.025—硬度计指针每度压针缩短长度，mm。
该式反映了钝针压入试样的深度T与硬度h的关系。
钝针压入深度越深，硬度值越小。
三、试验原理邵氏硬度计是用1公斤外力把硬度计的压针，以弹簧的压力压入试样表面的深浅来表示其硬度。
橡胶受压将产生反抗其压入的反力，直到弹簧的压力与反力相平衡，橡胶越硬，反抗压针压入的力量越大，使压针压入使样表面深度越浅，而弹簧受压越大，金属轴上移越多，故指示的硬度值越大，反之则相反。
四、试样1.试样厚度不小于6mm，宽度不小于15mm，长度不小于35mm，如试样厚度低于6mm时，可用同样胶片量迭起来（不得超过四层）测试。
2.试样表面硬光滑、平整、不应有缺胶、机械损伤及杂质等。
3.试样必须有足够的面积，使压针和试样接触位置边缘至少12mm 。
五、试验步骤邵尔硬度计的试验步骤和要求，按GB531标准进行。
1.试验前检查试样，如表面杂质需用纱布沾酒精擦净。
观察硬度计指针是否指于零点，并检查压针压于玻璃面上是否指100。
2.将试样置于硬度计玻璃面上，在试样缓慢地受到1kg 负荷（硬度计的底面与试样表面平稳地完全接触）后1秒内读数。
1 使用须知
（1）塑料试样应为正方形，边长50mm、厚度6mm。
也允许采用50×15mm的试样。
（2）测定前应检查硬度计的指针在自由状态下指向零位。
如果指针偏离零位时，可以松动右上角锁紧螺钉，转动表蒙，使其对准零位。
将硬度计装在硬度计测试机架上，压下操作手柄使硬度计在定荷砝码的作用下玻璃工作台面上，硬度计压足与玻璃工作台面完全接触，指针应指向100±1HD.如果不指向100±1HD时，可以轻微按动压针几次，如果仍不指向100±1HD，则此硬度计不能使用。
2使用方法
将被测试样放在玻璃工作台上，压下操作手柄，在定荷砝码的作用下，硬度计与被测试样完全接触，此时硬度计指示的数值即为测试的硬度值。
在试样相距至少6mm的不同位置测试硬度值五次，取其平均值。
3注意事项
当硬度计示值低于20HD时，测试结果不能使用。
建议使用A型硬度计。
