电动洛氏硬度计操作指导书

页数/总页
1/3
一、结构概述

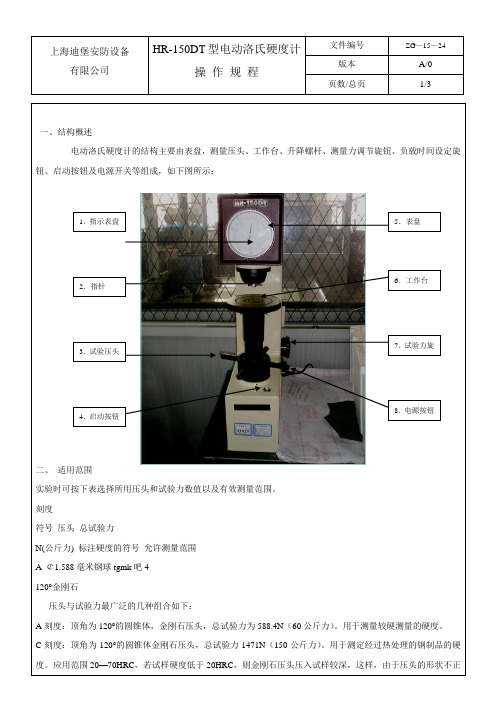

电动洛氏硬度计的结构主要由表盘，测量压头、工作台、升降螺杆、测量力调节旋钮、负载时间设定旋钮、启动按钮及电源开关等组成，如下图所示：
二、 适用范围
实验时可按下表选择所用压头和试验力数值以及有效测量范围。

刻度
符号 压头 总试验力
N(公斤力) 标注硬度的符号 允许测量范围 A ￠1.588毫米钢球tgmk 吧4 120°金刚石
压头与试验力最广泛的几种组合如下：
A 刻度：顶角为120°的圆锥体，金刚石压头，总试验力为588.4N （60公斤力）。

用于测量较硬测量的硬度。

C 刻度：顶角为120°的圆锥体金刚石压头，总试验力1471N （150公斤力）。

用于测定经过热处理的钢制品的硬度。

应用范围20—70HRC ，若试样硬度低于20HRC ，则金刚石压头压入试样较深，这样，由于压头的形状不正
1．指示表盘
2．指针
6．工作台 5．表盘
3．试验压头
4．启动按钮
7．试验力旋
8．电源按钮。

洛氏硬度作业指导书1. 引言洛氏硬度是一种用于测试材料硬度的常用方法。

本作业指导书将介绍洛氏硬度测试的原理和步骤，以及如何准确地进行洛氏硬度测试。

2. 洛氏硬度测试的原理洛氏硬度是通过在测试材料表面施加规定负荷的方法来测定材料硬度的。

负荷施加时间和测试器中的钻石头对材料表面形成的印痕直径，通过使用已知规格的锥形压头和预定义的负荷，可以计算出材料的洛氏硬度值。

3. 洛氏硬度计的组成部分洛氏硬度计主要由负荷加重机构、卡尺、测微机构、退火炉以及一些配套设备组成。

测试前，需要检查负荷加重机构是否工作正常，卡尺是否准确，测微机构是否顺畅等。

4. 洛氏硬度测试步骤4.1 准备工作- 清洗测试材料的表面，确保表面无杂质和污垢。

- 将测试材料放在硬度计测试台上，并固定好。

4.2 负荷设置- 选择合适的压头规格和负荷值，确保负荷能够正确施加在材料表面上。

- 将压头安装到负荷加重机构上，并根据需要调整负荷值。

4.3 硬度测试- 将负荷加重机构下降至与测试表面接触，并保持一定时间。

- 将负荷加重机构抬起，观察测试表面的洛氏硬度值和印痕直径。

5. 数据记录和分析- 将每次测试的洛氏硬度值和印痕直径记录下来，并计算平均值。

- 根据不同材料的硬度标准，对测试结果进行评估和分析。

6. 洛氏硬度测试的注意事项- 在进行洛氏硬度测试前，请确保所有设备处于正常工作状态。

- 对于不同类型的材料，选择合适的压头规格和负荷值。

- 测试时，应保持测试材料的表面平整，避免出现干扰。

7. 结论洛氏硬度测试是一种常用的测试方法，可以用于评估材料的硬度。

通过准确地遵循测试步骤和注意事项，我们可以获得准确可靠的洛氏硬度测试结果。

8. 参考资料- ASTM E18-20a, Standard Test Methods for Rockwell Hardness of Metallic Materials- GB/T 230.2-2014, Metallic materials—Rockwell hardness test—Part 2: Verification and calibration of testing machines本文档提供了洛氏硬度测试的原理、步骤、注意事项和数据记录等信息。

一、硬度及硬度计定义：硬度计是用来确定材料硬度的仪器，而硬度试验是判定金属材料或产品零件质量的一种手段，所谓硬度就是材料在一定条件下抵抗另一本身不发生残余变形物体压入的能力。

抵抗的能力愈大，则硬度愈高；反之则硬度愈低。

1洛氏硬度试验原理：试验开始时，试验机压头放在试件上，施加初试验力，并建立一个由位移传感器测出的基准点。

因为初试验力使压头压入工件，所以表面的光洁或者不规则不会影响试验。

接着施加主试验力，这一较大的力，进入试样更深，然后卸除主试验力，同时保持初试验力，此时，试验机测量相对于既定的基准点的凹痕深度。

凹痕的直线深度是洛氏硬度数值的基础。

凹痕深度浅表明材料硬度较高，反之，则表示材料硬度较软。

2、洛氏硬度试验公式：HRC.A = 160-(N 1-N0 ) /0.002 HRB = 130-(N 1-N0) /0.002N 0――在初试验力F。

作用下，压头压入试样的深度N i 在已施加总试验力F o，并卸除主试验力F i，但仍保持初试验力F o时压头压入试样的深度.二、硬度测试操作指导1.前期工作b）把标准的试块放在试台上，看测得的硬度数值是否和标准试块上标识的数值一致，允许数值在土5HR范围内，超出这个范围，我们可以打开上盖，调节内部的两颗螺钉，直至达到标准数值。

c）在开始测试前，必须将被测试件去除毛刺，被测表面打磨光洁平整。

2. 开始测试a ）把测试件放在试台上.b）调节度盘，使大指针与硬度指示表的“ C”对准。

c）将试验力选择钮调节到测试时所需标尺相应的试验力。

d）在注视度盘的同时，顺时针转动旋轮使杆上升，也要注意测试探头预要接触被测工件，避免损坏探头，初试验力指针（小指针）指向红色标记。

e）按启动开关（START伺服电机运转,硬度计开始施加主试验力，表针开始转动。

注：当硬度计在施加主试验力和保持试验力的过程中，不要用手去触动旋转手轮。

f）在硬度计刻度指针停止移动后，即进入保持试验力的时间，待保持试验力结束后，伺服电机继续运转，从而卸除了主试验力。

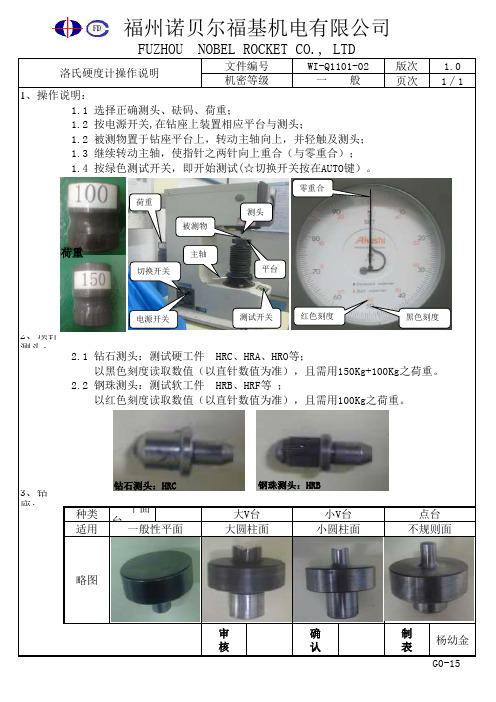

HR-150D型电动洛氏硬度计操作规程
1.安装试台和压头。

2.接通电源并将电源打开，指示灯亮。

3.在操作前应先转动变荷手轮予选好所需负荷值。

4.在试台上放置一个试样，转动升降手轮，升降丝杠上升，使试样接
近压头，此时应不附带冲击地使压头和试样接触，并顶起主轴至测量指示器的大指针转动2圈，小指针从“黑”点到“红”点，试样即获得初负荷。

5.获得初附荷的动作应一次完成，中间不应有停顿现象。

6.获得初负荷后。

测量指示器的大指针应处于铅垂方向左右5个HR
刻度的范围内。

若超出此范围应重复一次操作过程。

7.转动指示器调零旋钮，使指示器刻度盘上的“0”（或“B”）点对准
大指针。

8.按下启动按钮，硬度计即自行加荷、延时、卸荷后，指示器大指针
指示出洛氏硬度测量值。

9.在前几次的操作过程中，调整负荷保持时间调节旋钮至要求。

对于
HR-150G型洛氏硬度计，还要调整缓冲器调节旋钮至要求。

10.完成一次测量后，逆时针旋转手轮，降下升降丝杠。

11.实验结束后，关闭电源。

洛氏硬度计操作规程作业指导书1范围适用于对HR－150D型洛氏硬度计的操作和维护。

规定了洛氏硬度计使用的适用范围、操作步骤和维护方法、作业过程注意事项等。

2操作前核查2.1对设备的有效证书进行核查，确认在有效期内。

2.2检查试验房间，确认硬度计安装在室温为20±10℃、无震动、无腐蚀性气体的环境中。

2.3对试验机进行核查确认试验机外观完好，试验机上无影响检测质量和安全的非检测样品。

3 操作程序3.1试验前的准备工作3.1.1 试件的准备试件的厚度应不小于10倍印痕的深度。

被试表面必须精细制备使其平坦，不得带有油脂、氧化皮、裂缝、显著加工痕迹、凹坑以及其它污物。

否则必须清理干净，但应注意勿因清理而导致试件发生局部退火，试件的支承面应清洁无污物附着。

3.1.2试台的挑选及安装试台必须保证试件稳妥地置于其上，并使被试表面与主轴压头垂直，台面应清洁而无污物附着。

根据试件的形状及尺寸选用合适的试台。

3.1.3总负荷的选择及变换根据硬度试验的需要选择总负荷。

转动手轮（6）可以得到150、100、60kg三种负荷。

在实验中不可变换负荷，以免损坏压头。

3.1.4压头的安装在安装前压头应清理干净，不得沾有任何油污、尘埃或其它污物。

将压头的φ6.35外园插入主轴孔并使其肩面与主轴端面紧贴后，拧动主轴右側的M3螺钉轴将压头固定，但不能将压头顶的太紧，只要保证压头不掉落即可，同时还要确保螺钉轴顶在压头的φ6.35外园的小平面上，使压头得到可靠的定位。

3.2试验程序3.2.1闭合开关（12），使电源接通。

同时开关（13）处于“自动”位置上。

3.2.2将试件稳妥安置在工作台上，注意使试件与台面贴紧，然后旋转手轮使试件上升至指示器的小指针指于红点。

此时大指针应垂直向上指向标记B 与C处，其偏移不得超过±5分度格，否则应另选一点进行。

3.2.3转动旋钮（10）使标记B（或C）正好对准大指针。

3.2.4使用按钮(11),既可自行完成加主负荷、保留负荷、卸除负荷等工作。

标尺标注符号C HRC A HRA BHRB注意:应根据试样材料类型或预估硬度选择适当的标尺进行测量，超出相应标尺测量范围会导致测量精确性降低或损坏压头每天初次使用前进行示值精度检查，选择相应的标准硬度块，在严格的试验操作条件下，对各标尺或不同硬度范围进行硬度测试，然后与标准硬度块上标示的标准值进行比较。

用标准硬度块进行示值检查时，应对标准硬度块上6个点进行测试，测试的第一点不计，其余5个测点应在标准硬度块试面上均匀分布，以降低因因标准硬度块自身的精度给示值检查带来的影响。

35～55 HRC ±1.5 HRC 1.3～0.9 HR 60～70 HRC±1.5 HRC0.8 HR＞80～90 HRB ±2.0 HRB 2.0～1.6 HR 20～30 HRC ±1.5 HRC 1.6～1.4 HR 根据下表判断硬度计示值是否在允许范围内:标准硬度块标示值示值最大允许误差示值重复性(≤)＞75～88 HRA ±1.5 HRA 0.8 HR Φ1.5875钢球980.7牛顿(100kgf)20-100HRB较软或中等硬度的金属及未经淬硬的钢制品3.示值精度检查校对示值误差 = 示值平均值 - 硬度块标示值示值重复性= 示值最大值 - 示值最小值120°金刚石圆锥1471牛顿(150kgf)20-70HRC 用于测定经过热处理的钢制品120°金刚石圆锥588.4牛顿(60kgf)20-88HRA 用于测定硬度超过70HRC的金属等1.结构简介2.使用范围压头总实验力适用测量范围适用测量对象载荷旋测量压头试台升降手轮试台HRA(HRC)硬度显示数据HRB(HRF)硬度显示数据缷荷手加荷手硬度指示表外表盘大指针小指针③测试表面及支承面上应无油污、氧化皮及外来污物，使用砂纸或砂轮清理测试表面时，应注意避免造成测试表面退火或加工硬化，以免使硬度测试结果失真；③旋转升降手轮使标准块或试件升起，顶起压头0.6mm(指示器大指针旋转3圈左右)，拉动加荷手柄使主试验力加在压头上，然后将卸荷手柄推回卸除主试验力；①将压头柄插入压头主轴的孔中，旋上顶紧螺钉，先不用上得太紧，仅保证压头不至掉落；②把硬度标准块或平试件(标准块或平试件硬度在35～55HRC以内)置于试台上将压头插入主轴安装孔内，旋紧压头顶紧螺钉(如右图所示)；④将步骤③重复2～3次后再把压头顶紧螺钉旋紧即可。
