三单元二分频音箱

音箱元件配件知识点总结音箱元件配件是构成音箱系统的重要组成部分，它们的质量和性能直接影响着整个音箱系统的音质和效果。

对于音箱爱好者和从业人员来说，了解音箱元件配件的知识是非常重要的。

本文将从音箱元件配件的基本原理、类型、选购和维护等方面进行总结，希望能帮助读者更好地了解和应用音箱元件配件。

一、音箱元件配件的基本原理1. 音箱元件配件的作用音箱元件配件是音箱系统的重要组成部分，主要包括音箱箱体、喇叭单元、分频器、线材、声学棉等。

它们各自承担着不同的功能，共同构成了完整的音箱系统。

1）音箱箱体：用来固定和保护喇叭单元，同时起到隔音和散射的作用，对音箱系统的声音特性有很大的影响。

2）喇叭单元：是音箱系统的声音发声装置，主要负责将电信号转换成机械振动，产生声音。

3）分频器：用来将音频信号分成不同频段，分别送到对应的喇叭单元，以实现不同频段的音频处理。

4）线材：用于连接各种音频设备，传输音频信号。

5）声学棉：用于吸收和隔离声音，在音箱系统中起到调整音响效果的作用。

2. 音箱元件配件的工作原理不同的音箱元件配件有着不同的工作原理，下面简单介绍一下它们的工作原理：1）音箱箱体的工作原理：音箱箱体通常采用压音技术，通过合理的箱体结构设计和选择合适的材料，可以有效地减少共振，提高箱体的结构刚度和密封性，从而减小箱体的声学失真。

2）喇叭单元的工作原理：喇叭单元采用电磁感应原理，当有音频信号输入时，由音圈和磁铁组成的振动系统将电信号转换成磁场效应，驱动锥形振膜产生机械振动，进而产生声音。

3）分频器的工作原理：分频器采用电子滤波原理，对输入的音频信号进行频率分割，分别输出不同频段的音频信号给对应的喇叭单元，使得不同频段的音频信号得到合理的处理和放大。

4）线材的工作原理：线材主要有传输音频信号的作用，其工作原理主要是通过导体传导电流的方式将音频信号从音源传输到喇叭单元。

合理选用高品质的线材可以减小传输损耗和提高音质。

5）声学棉的工作原理：声学棉可以有效地吸收和隔离声音，减小音响系统中的共振和回声，对声音特性的调整起到很大的作用。

MU10内置2分频单10寸全频扬声器MU系列专业扬声器系统产品说明书CN UM-MU10-20110922v e r A感谢您购买 产品！请仔细阅读本手册，它将帮助你妥善设置并运行您的系统，使其发挥卓越的性能。

并保留这些说明以供日后参照。

警告：为了降低火灾与电击的风险，请不要将产品暴露在雨中或潮湿环境中。

警告：为了降低电击的风险，非专业人士请勿擅自拆卸该系统。

仅供专业人士操作。

等边三角形中的闪电标记，用以警示用户该部件为非绝缘体，系统内部存在着电压危险，电压。

可能足以引起触电。

可能足以引起触电如系统标有带惊叹号的等边三角形，则是为提示用户严格遵守本用户指南中的操作与维护规定。

注意：请勿对系统或附件作擅自的改装。

未经授权擅自改装将造成安全隐患。

警告：燃不得将明火源(如点的蜡烛)放在器材上面。

1. 请先阅读本说明。

2. 保留这些说明以供日后参照。

3. 注意所有警告信息。

4. 遵守各项操作指示。

5. 不要在雨水中或潮湿环境中使用本产品。

6. 不要将产品靠近热源安装，例如暖气管、加热器、火炉或其它能产生热量的装置（包括功放机 ）。

7. 不要破坏极性或接地插头的安全性设置。

如果提供的插头不能插入插座，则应当请专业人员更换插座。

8. 保护好电源线和信号线，不要在上面踩踏或拧在一起（尤其是插头插座及穿出机体以外的部分 ）。

9. 使用厂商规定及符合当地安全标准的附件。

10.雷电或长时间不使用时请断电以防止损坏产品。

12. 不要让物体或液体落入产品内——它们可能引起火灾或触电。

13. 请注意产品外罩上的相关安全标志。

. 仅与厂商指定或与电器一同售出的推车、架子、三脚架、支架或桌子一起使用。

推动小车/电器时，应谨防翻倒。

11注意事项产品的安装调试须由专业人士操作。

在使用非本厂规定的吊装件时，要保证结构的强度并符合当地的安全规范。

警告：1扬声器及扬声器系统的产品有限保修期为自正式购买日起的3年。

由于用户不合理的应用而导致音圈烧毁或纸盆损坏等故障，不包含于产品保修项目。

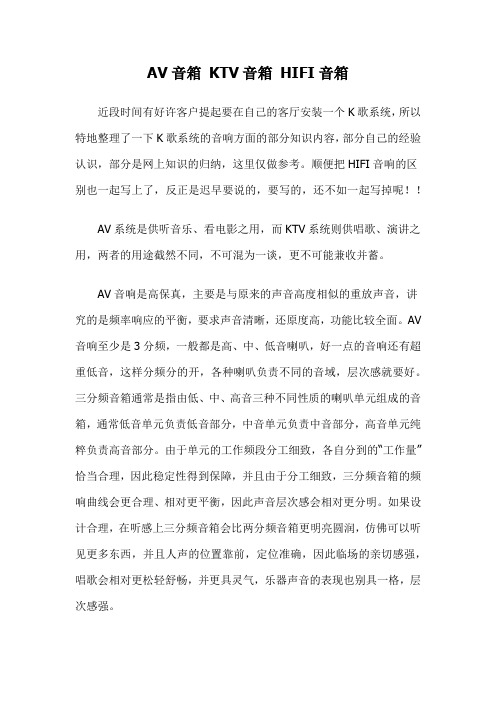

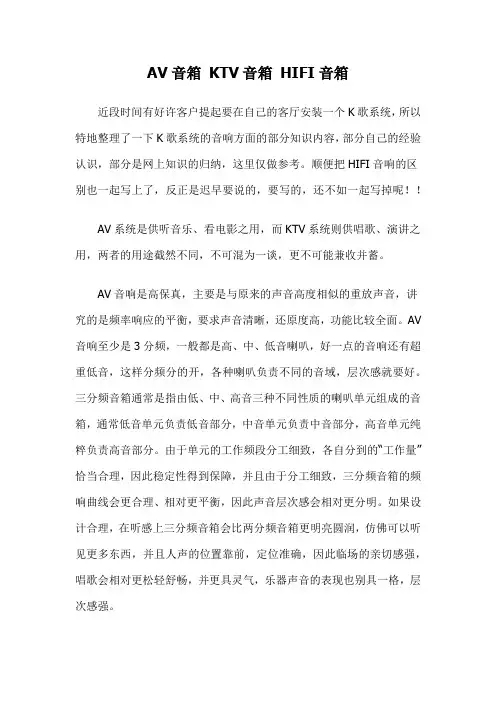

AV音箱KTV音箱HIFI音箱近段时间有好许客户提起要在自己的客厅安装一个K歌系统，所以特地整理了一下K歌系统的音响方面的部分知识内容，部分自己的经验认识，部分是网上知识的归纳，这里仅做参考。

顺便把HIFI音响的区别也一起写上了，反正是迟早要说的，要写的，还不如一起写掉呢！！AV系统是供听音乐、看电影之用，而KTV系统则供唱歌、演讲之用，两者的用途截然不同，不可混为一谈，更不可能兼收并蓄。

AV音响是高保真，主要是与原来的声音高度相似的重放声音，讲究的是频率响应的平衡，要求声音清晰，还原度高，功能比较全面。

AV 音响至少是3分频，一般都是高、中、低音喇叭，好一点的音响还有超重低音，这样分频分的开，各种喇叭负责不同的音域，层次感就要好。

三分频音箱通常是指由低、中、高音三种不同性质的喇叭单元组成的音箱，通常低音单元负责低音部分，中音单元负责中音部分，高音单元纯粹负责高音部分。

由于单元的工作频段分工细致，各自分到的“工作量”恰当合理，因此稳定性得到保障，并且由于分工细致，三分频音箱的频响曲线会更合理、相对更平衡，因此声音层次感会相对更分明。

如果设计合理，在听感上三分频音箱会比两分频音箱更明亮圆润，仿佛可以听见更多东西，并且人声的位置靠前，定位准确，因此临场的亲切感强，唱歌会相对更松轻舒畅，并更具灵气，乐器声音的表现也别具一格，层次感强。

Paradigm Studio 100KTV音响叫卡包箱，一般来说是两分频的（也有部分是三分频的），有一低音两高音的，也有一低音四高音的组合方式，低音一般口径在8-10寸，讲究的是低频丰满强劲、高频清晰透亮，人声圆润浑厚，功率大（一般150W）。

不过这类音响是造价最便宜的，因为对分频器要求不高，对还原感要求不高，一般只作为唱歌或者会议用。

家庭方面除非你做家庭KTV系统，不然听音乐效果无论从清晰度、还原、层次感来说都比较差。

此外，KTV音响要有极高的承载度，除了能播放莺声燕语之外，还必需经得起凄厉女声及怒吼男声的摧残！HIFI音响系统根本无法承受如此巨大的音量，喇叭单元必死无疑！KTV音响与AV音响，无论在频率响应及音响平衡方面是完全不同的。

音箱分频器最实用的业余调整方法——经典呀音箱的"灵魂"----分音器的调整.2]分音器的交*频率的调整.------注:音箱,分音器已定型,分频点已基本符合单元要求,不然就不叫调整成设计了.(分音器有两种设计方法: a)固定阻抗设计. b)分频点阻抗设计.)现在把高低音喇叭和分音器卸下来,分音器上有阻抗补偿的把它卸掉,按正常接法搭棚焊接,接入功放,音量与第一部分测试相同,保持原先是几点钟方位,因为此时音箱以不要,低音声短路,听觉已不准.这可方便,一堆垃圾.万用表接谁都顺手.万用表接入低音喇叭接线端子,测量低音喇叭分到的实际电压值,放1KH音频信号,微调音量电位器,使其为一整数.(此时为方便说明要假设一下:比如说万用表指示为3V.分音器交*频率比如说是雨果正好有一频点是.)好,放500H---12KH的信号,方格纸上描点做图,这是低通曲线.万用表接入高音喇叭接线端子,其它千万别改变!放1KH---20KH音频信号,如法炮制,这是高通曲线.这时我们就可以直观的看到分频点.就是两条曲线的交*点.我们现在只调交*点,其余一概不管.啊啊,它是在我们分频器的分音点上吗它是按我们设计的滚落点交*吗？现在可有办法对症下药了.我瞪着你呢.我们原先假设输出为3V,3V的半功率点是: 3*=,我们只调电容值,(当然假设电感量基本符合)先让低通的点正好落在上.再调高通电容,让它时和这个点正好交*.这样分频点就调好了.必要的交代:之所以不加任何数学证明是为了可操作性.繁琐的数学推导总让人有:你不说我还明白,你越说我越糊涂.但简要的还是要交代一下:是矢量,两单元都各分倍的电压,合成后的功率正好等于原输入功率.以后测频响合成曲线时读者将会发现它们是平坦的.详细的数学推导留给聪明的读者去完成.也许两条曲线很难看,不要紧,啊啊,下一步就是我们的第3步,Q值的调整.3]分音器(低通和高通)的Q值的调整.由于叙述的困难,画了一张草图帮助说明:图中,蓝色的线是理想的分频曲线,相当于分音器的Q值=,也就是最佳阻尼,这是我们调试的基准线.我们要使实际的分频曲线逼近它.(调整之前除了绿色线,其它的线要先画出来).[1]现在把低通的RC串联补偿接入低音扬声器端子.注:RC的取值:-----我们有个前题,就是假定原来设计基本符合要求.(a)用额定扬声器阻抗设计的,比如说8欧,就接入一个欧1W-5W的电阻.(b)用分频点阻抗设计的,就接入分频点扬声器实际阻抗值电阻.(c)感到茫然的初哥,就用扬声器的标称阻抗值接相应的电阻值.(d)C暂取15UF无极电容,耐压值大于功放输出电压值.现在,我们老一套, 放500H---12KH的信号,方格纸上描点做图,这是低通曲线,描出的曲线高于蓝色基准线的,加大电容值,低于基准线的减少电容值.(注意,此时设计正确的分音器,原先调好的交叉点是不变的,交叉点变了的,设计就有问题.)[2] 把高通的RC串联补偿接入高音扬声器端子.(a)电阻取值如低通.(b)C暂取1UF.放1KH---20KH音频信号,如法炮制,这是高通曲线,调整方法如低通.反复调整,直到与图示的绿色线相似----交叉点不变,高低通曲线从下方逼近理想的分频线. 此时分音器阻尼适当,失真最小.方波响应较为理想,交叉点的相位差大约是75度左右.也许你两条曲线不一样高,不要紧,一般是高音单元灵敏度高,曲线也高,可能还高不少,这时就要加衰减电阻来平衡灵敏度,用串入,让高通曲线比低通曲线低上因为高音太亮听感不好,最后统调时按自己的爱好定.现在，三个部分的粗调就算结束了，把我们的零碎一股脑的装入箱内吧。

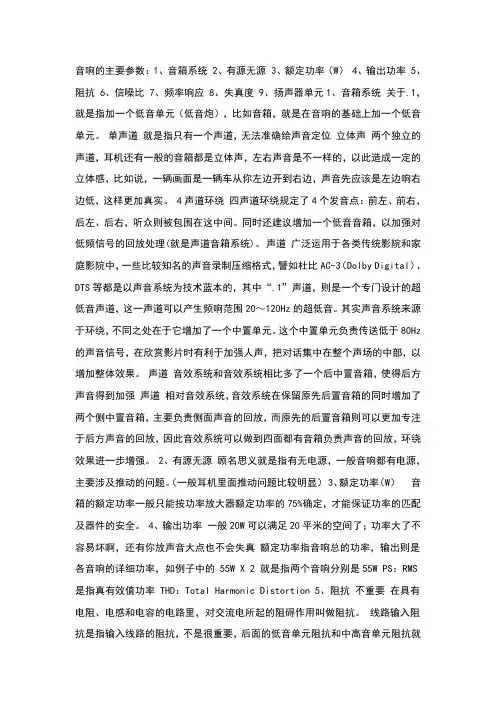

音响的主要参数：1、音箱系统 2、有源无源 3、额定功率（W） 4、输出功率 5、阻抗 6、信噪比 7、频率响应 8、失真度 9、扬声器单元1、音箱系统关于.1，就是指加一个低音单元（低音炮），比如音箱，就是在音响的基础上加一个低音单元。

单声道就是指只有一个声道，无法准确给声音定位立体声两个独立的声道，耳机还有一般的音箱都是立体声，左右声音是不一样的，以此造成一定的立体感，比如说，一辆画面是一辆车从你左边开到右边，声音先应该是左边响右边低，这样更加真实。

4声道环绕四声道环绕规定了4个发音点：前左、前右，后左、后右，听众则被包围在这中间。

同时还建议增加一个低音音箱，以加强对低频信号的回放处理(就是声道音箱系统)。

声道广泛运用于各类传统影院和家庭影院中，一些比较知名的声音录制压缩格式，譬如杜比AC-3（Dolby Digital）、DTS等都是以声音系统为技术蓝本的，其中“.1”声道，则是一个专门设计的超低音声道，这一声道可以产生频响范围20～120Hz的超低音。

其实声音系统来源于环绕，不同之处在于它增加了一个中置单元。

这个中置单元负责传送低于80Hz 的声音信号，在欣赏影片时有利于加强人声，把对话集中在整个声场的中部，以增加整体效果。

声道音效系统和音效系统相比多了一个后中置音箱，使得后方声音得到加强声道相对音效系统，音效系统在保留原先后置音箱的同时增加了两个侧中置音箱，主要负责侧面声音的回放，而原先的后置音箱则可以更加专注于后方声音的回放，因此音效系统可以做到四面都有音箱负责声音的回放，环绕效果进一步增强。

2、有源无源顾名思义就是指有无电源，一般音响都有电源，主要涉及推动的问题。

（一般耳机里面推动问题比较明显） 3、额定功率（W）音箱的额定功率一般只能按功率放大器额定功率的75%确定，才能保证功率的匹配及器件的安全。

4、输出功率一般20W可以满足20平米的空间了；功率大了不容易坏啊，还有你放声音大点也不会失真额定功率指音响总的功率，输出则是各音响的详细功率，如例子中的 55W X 2 就是指两个音响分别是55W PS：RMS 是指真有效值功率 THD：Total Harmonic Distortion 5、阻抗不重要在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。

扬声器的参数是指采用专用的扬声器测试系统所测试出来的扬声器具体的各种性能参数值.其常用的参数主要包括:Z,Fo,η0, SPL,Qts,Qms,Qes,Vas,Mms,Cms,Sd,BL,Xmax,Gap gauss.以下分别是这几种参数其物理意义.1.1 Z:是指扬声器的电阻值,包括有:额定阻抗和直流阻抗.(单位:欧姆/ohm),通常指额定阻抗.扬声器的额定阻抗Z:即为阻抗曲线第一个极大值后面的最小阻抗模值,即图1中点B所对应的阻抗值.它是计算扬声器电功率的基准.直流阻抗DCR:是指在音圈线圈静止的情况下,通以直流信号,而测试出的阻抗值.我们通常所说的4欧或者8欧是指额定阻抗.1.2 Fo(最低共振频率)是指扬声器阻抗曲线第一个极大值对应的频率.单位:赫兹(Hz).扬声器的阻抗曲线图是扬声器在正常工作条件下,用恒流法或恒压法测得的扬声器阻抗模值随频率变化的曲线.1.3 η0(扬声器的效率):是指扬声器输出声功率与输入电功率的比率.1.4 SPL(声压级):是指喇叭在通以额定阻抗1W的电功率的电压时,在参考轴上与喇叭相距1m 点上产生的声压.单位:分贝(dB).1.5 Qts :扬声器的总品质因数值.1.6 Qms:扬声器的机械品质因数值.1.7 Qes:扬声器的电品质因数值.1.8 V as(喇叭的有效容积):是指密闭在刚性容器中空气的声顺与扬声器单元的声顺相等时的容积.单位:升(L).1.9 Mms(振动质量):是指扬声器在运动过程中参与振动各部件的质量总和,包括鼓纸部分,音圈,弹波以及参与振动的空气质量等.单位:克(gram).1.10 Cms(力顺):是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).1.11 Sd(振动面积):是指在扬声器的振动过程中,鼓纸/振膜的有效振动面积.单位:平方米(m2).1.12 BL(磁力):间隙磁感应强度与有效音圈线长的乘积.单位:(T*M).1.13 Xmax:音圈在振动过程中运动的线性行程.单位:毫米(mm).1.14 Gap Gauss:间隙磁感应强度值.单位:特斯拉(Tesla).1\Xmax是量出来的,不是测量出来的,需要知道上板厚度PL和音圈圈幅VC,则Xmax=|PL-VC|/23\1.11 Sd(振动面积):是指在扬声器的振动过程中,鼓纸/振膜的有效振动面积.单位:平方米(m2).这个量的时候要注意,一般规定为鼓纸的直径加上1/3的悬边的长度,也有文献说是1/2的边的长度,根据经验来确定首先，我们来谈谈如何认识一个喇叭单元，这是我们每个生产厂家、每个扬声器系统设计人员要面对的一个最基本而又是最重要的问题。

喇叭单元喇叭单元起电-声能量变换的作用，将功放送来的电信号转换为声音输出，是音箱最关键的部分，音箱的性能指标和音质表现，极大程度上取决于喇叭单元的性能，因此，制造好音箱的先决条件是选用性能优异的喇叭单元。

对喇叭单元的性能要求概括起来主要有承载功率大，失真低、频响宽、瞬态响应好、灵敏度高几个方面，但要在20Hz-20kHz这么宽的全频带范围内同时很好兼顾失真、瞬态、功率等性能却非常困难，正如道路**，如果管得太宽肯定会顾此失彼，而各管一段就容易得多，喇叭单元也是这个道理，最有效地解决方案就是分频段重放。

为此喇叭厂生产了不同类型的单元，有的只负责播放低音，称为低音单元，播放中音的叫中音单元，高音单元只负责播放高音，这样便可采取针对性的设计，将每种单元的性能都做得比较好。

所以，尽管可以采用一只全频带喇叭来设计音箱，不过出于上述考虑，用多个单元的组合来覆盖整个音频频段的设计方式还是占了绝大多数。

具体用几只单元，取决于音频范围的频率划分方式，如果是简单地分成高音和低音（或中低）两段的二分频音箱，选用一高一低（或中低）两只喇叭就够了；如果是分高、中、低三段的三分频音箱，那么最少也得用三只单元，现在两只低音单元并联工作的设计方式也很流行，这样总的单元数便可能达到四只；有些大型音箱的频段划分得更细，如果再采用单元并联工作的设计，总的喇叭单元数就会更多。

在音箱的资料或说明书上通常有“X路X单元”这样的文字，就是对音箱的分频路数和所用单元总数的具体说明，例如“三路四单元”，表示这是三分频设计的音箱，总共用了四只喇叭单元，其余依此类推。

目前最常见的低音单元和中音单元从换能原理上讲都属于电动式扬声器，它们多采用锥盆状的振膜，因为这形状的振膜设计成熟、性能良好。

振膜材料则多种多样，有传统的纸质振膜，也有高分子合成材料（如聚丙烯）制作的振膜，还有铝、镁等金属材料制作的振膜。

高音单元最常用的是球顶式高音，从工作原理上讲也属于电动式单元。
