CNPDC压水堆机械设备设计和建造规则系列培训章节：C1000 2级设备概述C2000 材料C3000 设计力学室任春玲2009年6月26日CNPDC压水堆机械设备设计和建造规则系列培训目录¾C1000 2级设备概述¾C2000 材料¾C3000 设计CNPDC压水堆机械设备设计和建造规则系列培训C1000 2级设备概述¾C1100 引言a.C1200规定了2级部件及其零件应编制的文件；b.C1300规定了零件和焊接连接的标识规程；c.C2000规定了选择零件材料的规则；d.C3000规定了设备设计规则；e.C4000规定了部件和其零件的制造及检验的规则；f.C5000规定了压力试验规则；¾C1200 应编制的文件CNPDC压水堆机械设备设计和建造规则系列培训规格书A3000规定了应编制的文件及内容，本篇要求的文件应按监督人员的要求制定。
合同规定哪些文件转交给有关部门。
具体要编制的设备文件：订货单附属的文件、初步设计和制造文件、设备制造中应编制和修订的文件、完工后需制定的文件等，具体详见A3000具体要编制的零件文件：采购文件、制造文件、不符合项报告和偏离报告，具体详见A3300-A3700。
¾C1300 标识a.设备标识系统是在设备零件或焊接连接和其相关的文件之间建立明确联系的一种手段；b.标识系统应适应产品控制的方法，单件物项控制时，每一物项用一个标识编号；按批控制时，每批采用一个标识符号。
CNPDC压水堆机械设备设计和建造规则系列培训c.标识方法：蚀刻法、临时标记法、标签法、工序记录卡d.标识资料的类型：不要求将任何零件或焊缝的原始资料标识写在物项自身、标签或工序记录卡上。

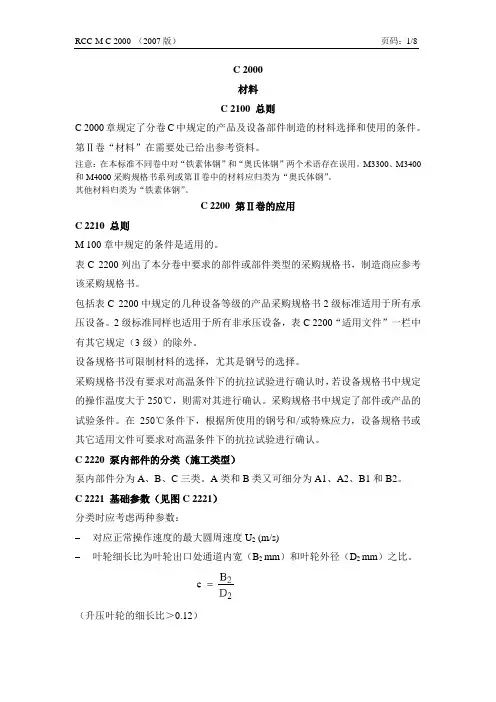

e.重新打标记和重新贴标签：标识代号在加工中除掉或抹去，制造者应在该零件另一个合适位置标记或挂上标签f.标识方法：遵守F2000章的规定g.焊缝位置标记：包括设备和管道标识规则¾C2000 标识¾C2100 概述C2000章提出了C篇制品和零件在制造中材料的选择和使用要求，必要时要参考第II卷“材料”CNPDC压水堆机械设备设计和建造规则系列培训¾C2200 第II卷的使用方式¾C2210 一般要求a.M100章中的条款是适用的。
b.对于受C篇条款制约的零件和零件类别，表C2200列出了制造商应参照的采购技术规格书。
c.在使用表C2200列举的制品采购技术规格书时，若涉及到几个级别，对于所有承压部件应用2级准则。
对于非承压的部件也是如此，除非表C2200“适用文件”一栏特别注明3级。
d.材料选择时，特别是钢号选择时，可由设备技术规格书决定。
e.当采购技术规格书没有按惯例要求进行高温屈服强度校核（要求或不要求保持5分钟），如设备技术规格书规定的工作温度大于250摄氏度，则应进行此种校核。
零件或制品的试验条件应是采购技术规格书规定的条件。
CNPDC压水堆机械设备设计和建造规则系列培训在250摄氏度以下时，根据选用的钢号或具体的应力，设备技术规格书可以要求进行承载5分钟的高温屈服强度的校核。
¾C2220 泵内部结构的分类(结构类别)泵内部结构分为A，B，C三类，其中A和B又可以分为A1，A2和B1，B2¾C2221 基本参数(见图C2221)泵内部构件分类考虑了两个参数：—对于正常运行速度的最大圆周速度U2，m/s；—转子的细长比，定义为转子出口处通道的宽度(B2,mm)与转子外径(D2,mm)之比：即e＝B2/D2 （增压泵转子的细长比大于0.2）CNPDC压水堆机械设备设计和建造规则系列培训¾C2222 分类准则见表C2222。
CNPDC压水堆机械设备设计和建造规则系列培训CNPDC压水堆机械设备设计和建造规则系列培训¾C2300 抗晶间腐蚀敏感性¾C2400 奥氏体和奥氏体－铁素体不锈钢以及镍－铬－铁合金的钴含量¾C3000 设计¾C3100 设计通则1.目的a)本章对确定承压部件的尺寸以及在设备规格书给定载荷作用下的性能分析作了规定。
这些规则主要是对压力边界的要求，因此不保证某些类型的设备(特别是有运动部件的设备如泵、阀、机械密封)在任何条件下都具有良好的运行性能。
b)各类部件的专用设计规则见C3200至C3600。
C3100适用于所有部件，如C3100与某一部件的专用规则相矛盾时，应采用后者。
CNPDC压水堆机械设备设计和建造规则系列培训2.工况a)设计工况设计工况是以设计载荷(见C3132)为特征的一种工况，设计载荷是以部件在正常工况下所承受的最高的载荷确定的。
b)正常工况正常工况是指部件在正常运行期间所处的工况(即稳态功率运行和相关的各种正常运行瞬态)。
c)异常工况异常工况是指部件在各种运行故障时所处的工况。
d)紧急工况紧急工况是指部件在很少发生，但必须考虑其发生可能性的事故条件下所处的工况。
CNPDC压水堆机械设备设计和建造规则系列培训e)事故工况事故工况指极不可能出现的工况，但必须研究这类工况对部件安全造成的后果，这类工况不必考虑那些概率过低以致在实际中无法想象的情况。
f)试验工况试验工况指在规定的水压试验时部件所处的工况，水压试验之外的其他试验应列入上面定义的某一类工况。
注：上面的所有工况相应于ASME规格书的对应工况。
CNPDC压水堆机械设备设计和建造规则系列培训3.载荷对应于每一种工况，都有一组环境作用(压力、力、热负荷、辐射、腐蚀)与之对应，其中那些随部件的变形可产生机械力的作用称之为载荷，它们的组合称为载荷组合。
载荷组合包括(不限于)下列各项：a)内压和外压b)部件及其内含物的重量，以及在上面分析的各种工况下，由液体产生的静载荷和动载荷c)由重量、热膨胀、压力以及动载荷等引起的力，这些力来自于所研究的区域之外，但作用于该区域的边界上。
d)由地震和振动所产生的载荷e)支承件的反力作用CNPDC压水堆机械设备设计和建造规则系列培训f)恒定的或瞬态的温度效应4.设计工况的载荷a)设计压力设计压力不应低于在正常工况下可能出现的最大内外压差。
每一容器只能有一个设计压力，两个腔室的分割壁(如热交换器的管板和管束)应按两个容器的设计工况分别进行，并假设在所分析的容器之外侧没有背压。
b)设计温度给定区域的设计温度不低于在正常运行工况下，该区域可能出现的最大平均壁温。
设计温度可取正常运行情况下所接触的流体的最高温度。
CNPDC压水堆机械设备设计和建造规则系列培训设计温度应该于上面定义的设计压力一同使用，必要时金属温度可通过有效的分析来确定，或可通过具有相同运行工况的部件的测量来确定。
任何情况下，金属温度不得超过本章和附录ZI表ZII.4至表ZII.6规定的温度。
c)其它设计载荷在结合设计压力选取设计载荷时，应使所得到的载荷组合包括所有与正常运行工况有关的载荷。
在所考虑的载荷中，尤其应包括地震的作用和由于内部或外部环境产生的冲击力。
c)与正常工况、异常工况、紧急工况以及事故工况有关的载荷如果有要求时，应对与正常工况、异常工况、紧急工况以及事故工况有关的下列载荷，随时间的变化做出规定：CNPDC压水堆机械设备设计和建造规则系列培训—作用在设备上的压力—因重力、流体运动以及与相邻设备的连接所产生的载荷—规定的地震载荷以及循环次数—必要时的热作用(流体温度和传热条件)d)准则级别—对于一种或一类工况有关的每一载荷组合应规定一个准则级别，所采用的级别至少与C3150中所规定的级别一样严格。
—每一准则级别均与本章关于机械完整性的要求而规定的一组应力极限相对应。
5.各种载荷工况下适用的最低准则级别a)设计工况(O级准则)CNPDC压水堆机械设备设计和建造规则系列培训b)正常工况(A级准则)c)异常工况(B级准则)d)紧急工况在设备技术规格书中对紧急工况所规定的准则至少与C级准则同样严格e)事故工况在设备技术规格书中对事故工况所规定的准则至少与D级准则同样严格f)应力分析报告凡按本章规则设计的部件，都必须编写应力分析报告，以证明设备技术规格书所规定的全部载荷均满足本章的规则。
应力分析报告还应证明，部件的设计满足设备技术规格书中所提出的全部附加的设计要求。
CNPDC压水堆机械设备设计和建造规则系列培训6.特殊考虑事项①腐蚀若在使用过程中会出现因内含物或环境作用造成表面腐蚀、侵蚀或机械磨蚀，从而使部件的壁厚减薄，则在部件设计时应根据部件在规定寿期内的磨蚀速率对其壁厚增加一定的附加壁厚，该附加厚度应加到按本章规则所确定的厚度上。
如果已知部件的各部位具有不同的腐蚀速率，则各部位的附加厚度可不相同。
此外还应采取适当的措施，以避免因两零件焊缝处的不连续性导致腐蚀危险性的增加。
②覆盖层除C3215.5所允许的以外，凡用附录ZI中表ZI1.4、ZI1.5和ZI1.6中的材料制造的部件，覆盖层不应承担结构的强度。
CNPDC压水堆机械设备设计和建造规则系列培训③异种金属的焊接注意具有不同热胀系数的异种金属之间的焊接设计及其实施④层状撕裂(详见规范)⑤核级清洁度要求(详见规范)⑥有关腐蚀的专门要求(详见规范)CNPDC压水堆机械设备设计和建造规则系列培训g{tÇ~ lÉâ！。
