导线内业计算表

一．坐标计算以下为基本计算公式：直线上计算公式：已知该条直线的方位角à，已知直线的起点或终点的坐标，顺线路方向时，计算点的里程知道，直线的起点或终点的里程知道，可推算出计算点与直线的起点的直线距离d，（即计算点的里程减去起点的里程，逆线路方向时，为直线终点的里程减去计算点的里程），计算坐标增量：∆x=d×cosà∆y=d×cosà计算点的坐标为，直线的起点或终点坐标加上坐标增量，式中方位角à从直线起点算时，为已知即给定的方位角，而从终点算时，à为该段直线的起始方位角加上180度。

à+180à起点计算点终点第一种曲线为两段直线中加一圆曲线，指仅存在圆曲线，如下第1点。

1．圆曲线上计算点相对于ZY或YZ 点的弦长和偏角D=2 RSinδδ=90×L/（πR）δ---------圆曲线偏角D ---------弦长L --------为弧长α=α(zy)+δα------------为计算点的方位角,此α为顺着线路方向计算时。

α=α(yz)-δα------------为计算点的方位角,此α为逆着线路方向计算时。

α(zy)、α(yz)---------为圆曲线的起始方位角。

一般为已知。

计算点相对与直圆点或圆直点的坐标增量：△x=D*COSα△y=D*SINα坐标增量计算完毕后，要算某一点的坐标，用直圆点或圆直点的坐标加上计算点与直圆点或圆直点的坐标增量，即为计算点的坐标。

缓和曲线同理。

第二种曲线为两段直线中始端加一缓和曲线，末端加一缓和曲线，两段缓和曲线中加一圆曲线，如下第2点。

2．缓和曲线上计算点相对于HY或YH点的弦长和偏角δ=L²/6RL0X1=L-(L^5/40R²L0²)Y1=L³/6RL0D=√(X1²+Y1²)α=α(hy)+δα------------为计算点的方位角,此α为顺着线路方向计算时。

表3
水平角测量记录表
场次-线路抽签号：观测日期：
测量（号）: 记录（号）：
注：角度的计算取位至1秒
观测日期： 记录（号）：
距离测量记录表
场次-线路抽签号： 测量（号）:
注： 距 离 平 均 值 的 计 算 取 位 至 1mm 。

精品文档
导线测量成果计算表
场次-线路抽签号: 计算者(号)：计算日期:
注：角度及改正数的计算取位至 1秒，距离、坐标及相关改正数的计算取位至1mm
精品文档
精品文档
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

导线复测内业计算公式1、坐标反算:D=V(X1-X2)2 +(Y1-Y2)2 (距离)a二arctan (Y2-Y1) + ( X2-X1)(坐标方位角)说明：当厶Y+ △ X+第一象限当A Y+ △ X-第二象限+180 °当A Y- △ X-第三象限+180 °当A Y- △ X+第四象限+360 °直线AB的坐标方位角a AB,称为直线AB的正坐标方位角。

直线BA的坐标方位角a BA称为直线AB的反坐标方位角，也是直线BA的正坐标方位角。

a AB与a BA的坐标相差180度，互为正、反坐标方位角。

即a AB=a BA± 180°2、闭合导线计算(1)闭合差的计算：f B二刀B测-(n-2 ) X 180°(左、右角) 若f f B容即可以经行角度闭合差的调整。

在平差的过程中。

采用平均分配法把闭合差平均分配到各个观测角, 并遵守短边的夹角多分配,长边的夹角少分配的原则, 使各角改正数的总和与反号的闭合差相等。

改正数计算V B =f B* n (反号)改正后的角值B =B测+V( 2) 坐标方位角的推算：a前=久后+180° - B右(右角)a前=口后-180 - B左(左角)（3）坐标增量计算闭合差计算与改正：△ X=l x Cos a AB △ Y I x Sin a AB （I 是距离）fx= £△ X 测fy= £△ Y 测f= V fx2 + fy 2K=f - L=1 - （L -f）v «容（L 是路线的全长）若K v K容可进行坐标增量闭合差的改正，就是将fx、fy按边长成正比反号分配到各坐标增量上。

反之则重测。

改正数计算:Vx（y）= fx（y）-L x I （反号）改正后坐标增量：△ X后=△ X+Vx △ Y后二A Y+ Vy（4）导线点坐标计算：X=X0+\ X 后Y二Y0+XY 后3、附和导线计算（1）闭合差的计算：f B =刀8测-a终-a始+n x 180°（左角）f B =刀8测-a始-a终+n x 180°（右角）若f f B容即可以经行角度闭合差的调整。

h 建筑测量基本计算6导线测量的内业计算一、基本计算导线内业计算包括角度闭合差的计算和调整、方位角的推算、坐标增量闭合差的计算和调整及未知点的坐标计算。

1、角度闭合差的计算和调整 ！）角度闭合差计算： a)附合导线 ：CD 的方位角推算值CDα'与其已知值CD α若不等，其差值即称为角度闭合差βf 。

βf = CDα'－CD α＝∑=ni i 1β －(CD α－AB α) 180⨯±n (6-3) b)闭合导线闭合导线角度闭合差为所有内角观测值之和与闭合n 边形内角和理论值180)2(⨯-n 之差，即∑==ni i f 1ββ－180)2(⨯-n (6-8)2）角度闭合差的调整如果βf 小于限差，说明观测成果符合要求，但是需要调整。

即将角度闭合差按相反符号平均分配于各角(其分配值即称原角度观测值之改正数)。

注：分配值一般取整至秒，并使其总和与角度闭合差二者绝对值相等。

3) 根据改正后的角值，重新计算各边的坐标方位角。

根据改正后的角值，重新计算各边的坐标方位角。

、最后算得的CDα'和已知值CD α应完全相等，可作为检核。

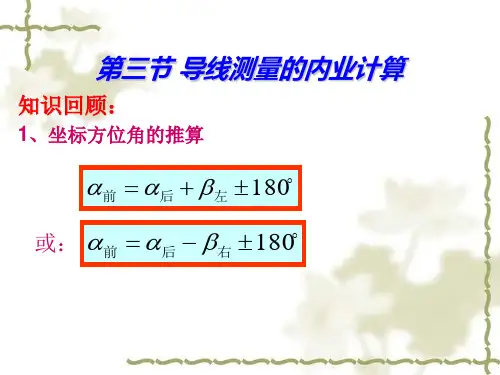

前α＝后α＋左β± 180 前α＝后α－右β± 180注：上二式右端，若前两项计算结果<180，180前面用“＋”号，否则180前面用“－”号。

2、坐标增量闭合差的计算合调整 1）坐标闭合差计算坐标增量闭合差是末端已知点坐标的计算值'C x 、'C y 和已知值C x 、C y 之差(分别称为纵坐标增量闭合差x f 和横坐标增量闭合差y f )： a ）附合导线)(11'B Cn i iC Cx x xx x x f --∆=-=∑-= (6-4a))(11'B C n i iC Cy y y yy y f --∆=-=∑-= (6-4b)b)闭合导线闭合导线的起、终点为同一点，故将公式(6-4)式右端之第2项均改为0，即为闭合导线坐标增量闭合差。

导线内业计算
计算角度闭合差
首先我给大家讲解一下角度闭合差的含义，根据几何原理我们可以知道，n边形的内角和理论值为（n-2）*180°，由于我们观测时，不可避免地含有误差，致使实测的内角和与理论值不等而产生一个差值，这个差值就叫做角度闭合差。

闭合导线计算角度闭合差很简单，只需要把所有观测角值相加，然后减去理论值。

像这里就是108°24′6″+113°55′24″+118°35′6″+96°5′+102°59′12″=539°58′48″，减去理论值540°，这个-72″就是角度闭合差。

2
计算角度闭合差的容许值因为角度闭合差反映了外业观测角度的准确性，所以角度闭合差不能太大，否则说明观测角度不符合要求，需要重新进行外业观测。

工程测量规范中，对于导线的角度闭合差容许值做出了明确规定，不同的导线等级，有不同的计算方法，本例是图根导线，允许的角度闭合差为我们观测的角度闭合差是-72″，是符合要求的。

导线复测内业计算公式1、坐标反算:D=√(X1-X2)2 +(Y1-Y2)2 (距离)α=arctan（Y2-Y1）÷（X2-X1）（坐标方位角）说明：当△Y+ △X+ 第一象限当△Y+ △X- 第二象限 +180°当△Y- △X- 第三象限 +180°当△Y- △X+ 第四象限 +360°直线AB的坐标方位角αAB，称为直线AB的正坐标方位角。

直线BA的坐标方位角αBA，称为直线AB的反坐标方位角，也是直线BA的正坐标方位角。

αAB与αBA的坐标相差180度，互为正、反坐标方位角。

即αAB=αBA±180°2、闭合导线计算（1）闭合差的计算：fβ=∑β测-（n-2）×180°（左、右角）若fβ﹤fβ容即可以经行角度闭合差的调整。

在平差的过程中。

采用平均分配法把闭合差平均分配到各个观测角，并遵守短边的夹角多分配，长边的夹角少分配的原则，使各角改正数的总和与反号的闭合差相等。

改正数计算Vβ=fβ÷n （反号）改正后的角值β=β测+V β（2）坐标方位角的推算：α前=α后+180°-β右（右角）α前=α后-180°-β左（左角）(3)坐标增量计算闭合差计算与改正：△X=l×CosαAB △Y= l×SinαAB (l是距离)fx=∑△X测 fy=∑△Y测f=√fx2 + fy2 K=f÷L=1÷(L÷f)﹤K容（L是路线的全长）若K﹤K容可进行坐标增量闭合差的改正，就是将fx、fy按边长成正比反号分配到各坐标增量上。

反之则重测。

改正数计算:Vx(y)= fx(y)÷L×l (反号) 改正后坐标增量：△X后=△X+ Vx △Y后=△Y+ Vy (4)导线点坐标计算：X=X0+△X后Y=Y0+△Y后3、附和导线计算（1）闭合差的计算：fβ=∑β测-α终-α始+n×180°（左角）fβ=∑β测-α始-α终+n×180°（右角）若fβ﹤fβ容即可以经行角度闭合差的调整。
