速度环pi参数

异步电机控制系统PI参数计算 对于一个控制系统，在设计PI调节器的参数时，应该先根据系统的传递函数计算出PI参数的数量级，然后根据系统的响应性能进一步优化PI参数值。 下面以异步电机控制系统电流环PI参数推导为例，讲解异步电机控制器PI参数的设计方法。

1. 异步电机的矢量控制电流环和转速环 异步电机的矢量控制电流环和转速环如上图所示。 上述控制量的传递过程是：给定转速与反馈转速进行转速PI调节输出sq*i，给定

电流与反馈电流经过电流控制器的PI调节后生成给定电压信号sq*U，此电压信号用于产生转子磁链，要计算控制器的PI参数值，首先要计算出相关的传递函数，再利用PI调节器对系统进行校正，根据给定的和n计算出KP和Ki值。

下面推导电流环sq*U与rd的传递函数。 矢量控制系统已有几种方案获得成功应用，包括转子磁场定向矢量控制、气隙磁场矢量控制、定子磁场矢量控制，所谓磁场定向就是规定d轴与磁场方向的关系，当取d轴与转子磁场方向重合时，就是转子磁场定向当取dq坐标系的旋

转速度与定子磁场同步旋转速度相同时，此时转子磁通在q轴的分量为零，目前应用最广泛的就是按转子磁场定向的矢量控制。 此时： rrmrd 2.38 0rtrq 2.39

1s 2.40

磁链方程：rdmsdsiLiLsd

rqmsqsiLiLsq 2.41

rdrsdmiLiLrd 0sqrqrsqmiLiL 由以上四式解出rdi、rqi与sdi、sqi的关系：

rsqmrqLiLi 2.42

)(1sdmrdrrdiLLi 2.43 根据文件上《异步电机dq坐标系上的数学模型推导》得出： sqdqssdsdssdPiRu

sddqssqsqssqPiRu 0rdrdrrdPiRu 2.44 0rddqrrqrrqiRu 在鼠笼式异步电机中rdu、rqu为0。

32

第五章 功能参数表

FP-00设定非0值,即设定了参数保护密码,参数菜单必须在正确输入密码后才能进入，将FP-00设定为

0即可取消密码。

功能码中符号说明如下：

“○”：表示该参数的设定值在变频器处于停机、运行状态中，均可更改；

“×”：表示该参数的设定值在变频器处于运行状态中，不可更改；

“*”：表示该参数的数值是实际检测记录值，不能更改；

“—”：表示该参数是“厂家参数”，仅限于制造厂家设置，禁上用户进行操作。

功能参数简表 F0组 基本功能组

代号 名称 设定范围

最小单位

出厂设定

值 更改 序号

F0-00 控制方式 0：无速度传感器矢量控制（SVC）

1：保留

2：V/F控制 1 0 × 0

F0-01 命令源选择源 0：操作面板运行命令通道（LED灭）

1：端子运行命令通道（LED亮） 1 0 ○ 1

F0-02 频率源选择 0：数字设定（不记忆）

1：数字设定（记忆）

2：脉冲设定（DI4输入有效）

3：AI1

4：AI2

5：多段速 1 0 × 2

F0-03 辅助频率源选择 0：无效

1：有效（辅助频率源为AI2，并且仅对

应F0-02选择为0，1，2） 1 0 × 3

F0-04 数字设定预置频

率 0.00～上限频率（对频率源为数字设定

有效） 0.00Hz 50.00Hz ○ 4

F0-05 加速时间 0.0s～3000.0s 0.1 20.0S ○ 5

F0-06 减速时间 0.0s～3000.0s 0.1 20.0S ○ 6

F0-07 V/F曲线选择 0：直线V/F曲线

1：保留

2：平方V/F曲线 1 0 × 7 33

F0-08 V/F控制转矩提

升

0.0：（自动）

0.0%～30.0% 0.1% 0.0% ○ 8

F0-09 DI1端子功能选

择 1 1 × 9

F0-10 DI2端子功能选

择 1 4 × 10

F0-11 DI3端子功能选

择 1 12 × 11

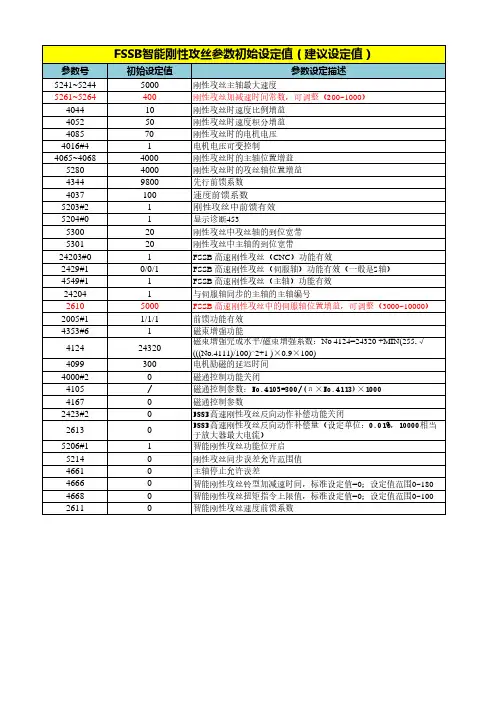

参数号初始设定值参数设定描述5241~52445000刚性攻丝主轴最大速度5261~5264400刚性攻丝加减速时间常数，可调整（200~1000）404410刚性攻丝时速度比例增益405250刚性攻丝时速度积分增益408570刚性攻丝时的电机电压4016#41电机电压可变控制4065~40684000刚性攻丝时的主轴位置增益52804000刚性攻丝时的攻丝轴位置增益43449800先行前馈系数4037100速度前馈系数5203#21刚性攻丝中前馈有效5204#01显示诊断453530020刚性攻丝中攻丝轴的到位宽带530120刚性攻丝中主轴的到位宽带24203#01FSSB 高速刚性攻丝（CNC）功能有效2429#10/0/1FSSB 高速刚性攻丝（伺服轴）功能有效（一般是Z轴）4549#11FSSB 高速刚性攻丝（主轴）功能有效242041与伺服轴同步的主轴的主轴编号26105000FSSB 高速刚性攻丝中的伺服轴位置增益，可调整（3000~10000）2005#11/1/1前馈功能有效4353#61磁束增强功能412424320磁束增强完成水平/磁束增强系数：No 4124=24320 +MIN(255,√(((No.4111)/100)^2+1 )×0.9×100)4099300电机励磁的延迟时间4000#20磁通控制功能关闭4105/磁通控制参数：No.4105=300/(π×No.4113)×100041670磁通控制参数2423#20FSSB高速刚性攻丝反向动作补偿功能关闭26130FSSB高速刚性攻丝反向动作补偿量（设定单位：0.01%，10000相当于放大器最大电流）5206#11智能刚性攻丝功能位开启52140刚性攻丝同步误差允许范围值46610主轴停止允许误差46660智能刚性攻丝铃型加减速时间，标准设定值=0；设定值范围0~18046680智能刚性攻丝扭矩指令上限值，标准设定值=0；设定值范围0~10026110智能刚性攻丝速度前馈系数FSSB智能刚性攻丝参数初始设定值（建议设定值）参数号初始设定值参数设定描述18255000伺服位置增益2004100000011HRV2控制有效2003#31速度环PI控制有效2006#41速度反馈的取入 1ms 有效2013#01HRV3电流控制有效2422#41HRV+控制有效2016#31停止时比例增益可变功能有效2017#71速度环路比例项高速处理功能有效20210负载惯量比（速度环增益）20670TCMD滤波器2107150切削时速度环路增益倍率21192(1um检测单位)20(0.1um检测单位)停止时比例增益可变功能：停止判断水平（设定值取决于检测单位）21785000伺服位置增益（快移用）2202#11切削/快移速度环增益切换功能有效2203#21电流环1/2 PI控制功能有效2213#61切削/快移位置环环增益切换功能有效2283#01切削时高速HRV（HRV3)电流控制有效2334150电流增益倍率2335200速度增益倍率1602#31插补前加/减速方式中的插补后加/减速为铃型加/减速1602#61插补前加/减速方式中的插补后加/减速为直线型加/减速1610#01切削进给或空运行的加/减速采用直线型加/减速1610#11切削进给或空运行的加/减速采用铃型加/减速1660700插补前加/减速的每个轴的允许最大加速度1732100基于圆弧插补下的加速度的减速功能的下限速度1735525基于圆弧插补下的加速度的减速功能中的各轴的允许加速度1737525AI 轮廓控制的加速度的减速功能中的各轴的允许加速度1738100AI 轮廓控制的加速度的减速功能的下限速度176912插补前加/减速方式中的切削进给插补后加/减速的时间常数177248插补前铃型加/减速的加速度变化时间1783400基于拐角的速度差决定速度的允许速度差11236#11智能重叠功能有效1124816智能重叠时间常数1800#31快移前馈控制有效2005#11前馈有效2069100快移时速度前馈系数20929800快移时先行前馈系数214410000切削时先行前馈系数2145100切削时速度前馈系数2214#41切削/快移前馈切换功能有效2415#11前馈时机调整参数的默认设定值有效伺服调整相关参数初始设定值（建议设定值）伺服刚性相关参数初始设定值
