砌体结构课程设计

《混凝土与砌体结构设计》课程教学大纲

一、课程基本信息课程编号:06110122

课程名称：混凝土与砌体结构设计课程英文名称：CONCRETE AND MASONRY STRUCTURAL DESIGN

总学时：48学分：3.0

授课对象：土木工程专业三年级本科生先修课程：土木工程材料，土力学与基础工程，材料力学，结构力学，混凝土结构设计原理。

课程性质与教学任务

《混凝土与砌体结构设计》是土木工程专业一门主干必修课。本课程的目的是：在学习了混凝 土构件设计的基本原理的基础上，学习常用混凝土及砌体的民用与工业房屋结构的方案选择，构件 布置，设计模型选取，内力分析，并能按有关专业规范正确进行构件设计和构造处理，掌握整个房 屋的结构设计。

三、课程内容提要

（一）钢筋混凝土楼盖设计

基本要求：

掌握梁板结构布置的一般方法及其构造要求，计算简图的取用，换算荷载的计算，活载最不利 布置及内力包络图的绘制。

深入理解塑性较及内力重分布的概念。熟练掌握单向板肋梁楼盖按弹性理论及塑性理论（如弯 矩调幅法）的设计方法，双向板按塑性理论（如塑性较线法）的设计方法。了解双向板按弹性理论的分 析方法，楼梯、雨篷等常用部件的计算与构造要求。

基本内容：

1 .现浇楼盖的结构型式

2 .单向楼盖设计步骤

3 .单向板的内力计算与分配筋

4 .次梁的内力计算

5 .梁的内力计算与配筋

6 .单向梁、板配筋的构造要求

7 .双向楼盖设计步骤

8 .按弹性理论计算双向板

9 .按塑性理论计算双向板

10 .双向板、梁配筋构造要求

本章重难点内容：

单向板肋梁楼盖按弹性理论及塑性理论（如弯矩调幅法）的设计方法，双向板按塑性理论（如塑 性较线法）的设计方法

（二）单层厂房结构

基本要求：

了解单层厂房结构的组成及结构布置的特点。理解各结构构件及支撑系统的作用、荷载的传递 路线以及保证厂房整体工作的重要性。掌握等高排架的荷载计算、内力分析及内力组合方法。掌握 矩形及T形截面排架柱、柱下单独基础、牛腿的设计方法及构造要求。了解厂房空间工作性能，各 主要承重构件的合理造型、受力特点和设计要点。

混凝土结构及砌体结构课程设计--某轻工仓库现浇钢筋混凝土单向板肋形楼盖 ·钢筋混凝土结构课程设计

- 2 - 钢筋混凝土结构设计任务书

一、 设计题目

某轻工仓库现浇钢筋混凝土单向板肋形楼盖。

二、设计资料

1、 该仓库平面图如图所示。外墙厚370mm，外墙轴线距外墙边缘250mm，柱截面尺为400×400mm。外楼梯为独立设置与主体结构脱开。

2、 楼盖各构件在墙上的支承长度：板为120mm，次梁为240mm，主梁为370mm。

3、 楼面做法：面层为30mm细石混凝土，板底为15mm厚混合砂浆粉刷。

4、 楼面活荷载标准值：6.0, 7.0, 7.5 kN/m 2 。

5、 材料选用：

（1） 混凝土：C20；

（2） 钢筋：梁中受力钢筋为HRB335级，其它为HOB235级。

三、设计内容

1、 结构布置；

2、 板设计；

3、 次梁设计；

4、 主梁设计；

5、 结构施工图绘制。

四、设计基本要求

1、 板及次梁按考虑塑性内力重分布法进行内力计算；主梁按弹性理论进行内力计算。主梁做抵抗弯矩图。

2、 设计计算正确。

3、 计算书层次分明，简图齐全，书写整齐，并装订成册。

4、 图纸绘制符合规范，图面整洁，达到施工图要求。

五、设计成果

1、 设计计算书1份；

2、 楼盖配筋图1份。

六、时间安排 ·钢筋混凝土结构课程设计

- 3 -

序号 内容 时间（天）

1 熟悉资料，结构布置 1.0

2 现浇板设计计算 0.5

3 次梁设计计算 0.5

4 主梁设计计算 1

5 施工图绘制及整理计算书 2

6 检查及答辩

7 总 计 5

参考文献：

1．《砼结构》教材；

2．《砼设计规范》 GB50010-2002；

3．《建筑结构荷载规范》GB5009-2002

4．《钢筋砼设计手册》

5．《钢筋砼构造手册》

6．《建筑制图标准》

7．《结构制图标准》

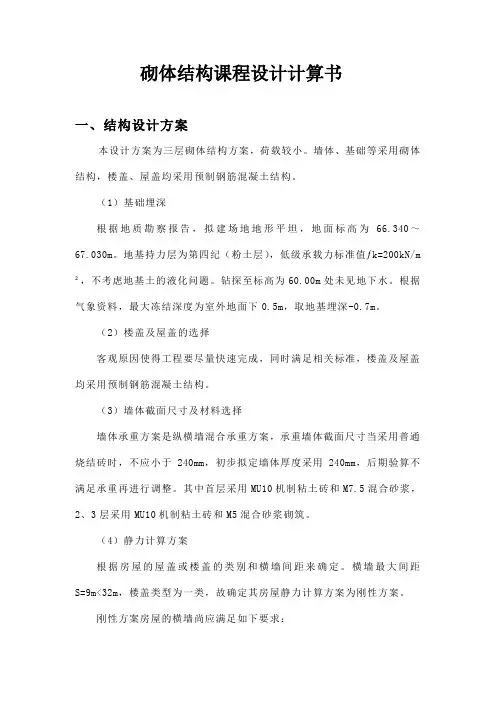

砌体结构课程设计计算书

一、结构设计方案

本设计方案为三层砌体结构方案，荷载较小。墙体、基础等采用砌体结构，楼盖、屋盖均采用预制钢筋混凝土结构。

（1）基础埋深

根据地质勘察报告，拟建场地地形平坦，地面标高为66.340～67.030m。地基持力层为第四纪（粉土层），低级承载力标准值ƒk=200kN/m

²，不考虑地基土的液化问题。钻探至标高为60.00m处未见地下水。根据气象资料，最大冻结深度为室外地面下0.5m，取地基埋深-0.7m。

（2）楼盖及屋盖的选择

客观原因使得工程要尽量快速完成，同时满足相关标准，楼盖及屋盖均采用预制钢筋混凝土结构。

（3）墙体截面尺寸及材料选择

墙体承重方案是纵横墙混合承重方案，承重墙体截面尺寸当采用普通烧结砖时，不应小于240mm，初步拟定墙体厚度采用240mm，后期验算不满足承重再进行调整。其中首层采用MU10机制粘土砖和M7.5混合砂浆，2、3层采用MU10机制粘土砖和M5混合砂浆砌筑。

（4）静力计算方案

根据房屋的屋盖或楼盖的类别和横墙间距来确定。横墙最大间距S=9m<32m，楼盖类型为一类，故确定其房屋静力计算方案为刚性方案。

刚性方案房屋的横墙尚应满足如下要求： ① 横墙中开有洞口时，洞口的水平截面积不超过横墙截面积的50%

② 横墙厚度不小于180mm

③ 单层房屋的横墙长度不宜小于其高度，多层房屋的横墙长度不宜小于H/2（H为横墙总高度）。

本办公楼设计方案里，横墙只在走廊处开洞，显然洞口的水平截面积不超过横墙截面积的50%，且墙厚都大于180mm，满足条件①②。同时，横墙长度为8 m，显然不小于H/2=（3.5+3×2+0.5）/2=5m。

二、高厚比验算

纵横墙均选择选择有代表性的墙体进行验算。

2.1 静力计算方案

因最大横墙间距s=9m，楼盖为装配整体式钢筋混凝土楼盖，故房屋的静力计算方案为刚性方案。[β]允许高厚比，查表得：首层MU10，M7.5时，墙取[β]=26，柱取[β]=17；2、3层MU10，M5时，墙取[β]=24，柱取[β]=16。首层承重墙高H=4m,2、3层承重墙H=3.0m。由于均为承重墙，故0.11　　。

概括课程安排任务书籍之阳早格格创做

一、安排题目

砌体结构安排

二、安排资料

1、某砖混结构修筑物，可采用教教楼、住房楼或者宾馆，修筑仄里、刨里及梁、墙体的截里尺寸自己安排；

2、屋里、楼里搞法参照《国家修筑尺度安排图集》；

3、天量资料：天下火位标下-1.0，天基装载力为150MPa，该天区的基础风压值为0.55 kN /㎡.

三、安排央供

1、决定房屋的结构启沉规划；

2、决定房屋的静力估计规划；

3、流利掌握百般规划多层房屋墙体安排及墙、柱下薄比验算要领；

4、认识梁端下砌体的局部受压装载力验算；

5、认识过梁、挑梁的安排估计；

6、掌握墙体安排中的构制央供，决定构制柱战圈梁的安插；

7、认识前提结构安排；

8、掌握画制结构动工图.

一、安排资料 某四层教教楼（无天下室）仄里剖里如图，才用1类楼盖体系，大梁尺寸250mm×500mm.墙体用MU10砖，M5砂浆砌筑，墙薄均为240mmkN/㎡，190mmkN/㎡，240mmkN/㎡，铝合金窗按025kN/㎡估计.屋里、楼里活荷载查《修筑结构荷载典型》.

工程天量资料：天下火位标下-1.0，天基装载力为150MPa，kN /㎡.

二、安排央供

1、决定房屋的结构启沉规划；

2、决定房屋的静力估计规划；

3、流利掌握百般规划多层房屋墙体安排及墙、柱下薄比验算要领；

4、认识梁端下砌体的局部受压装载力验算；

5、认识过梁、挑梁的安排估计；

6、掌握墙体安排中的构制央供，决定构制柱战圈梁的安插；

7、认识前提结构安排；

8、掌握画制结构动工图.

剖里图示企图

9.8㎡<50㎡,果此楼里活荷载没有必合剪.

由于当天区的基础风压值0WkN/㎡，且房屋下度小于4m，房屋总下小于18mkN/㎡，所以没有思量风载的效率. <1>采用估计单元

该房屋有内、中纵墙.对付于中纵墙，相对付而止，D轴线强比A轴线墙更不利.而内纵墙，虽然走廊楼里荷载是内纵墙上的横背压力有所减少，但是梁收乘处墙体的轴背力×3=9.9㎡.
