毛石挡土墙施工方案

万润地产三标段建设工程 挡土墙施工方案

目 录

一、编制依据 ....................................................................................................... 2

二、工程概况： ................................................................................................... 2

三、现场施工准备 ............................................................................................... 3

四、施工流程图 ................................................................................................... 5

五、施工工艺 ....................................................................................................... 6

六、主要安全措施 ............................................................................................... 8

七、安全生产、文明施工措施 ........................................................................... 9 万润地产三标段建设工程 挡土墙施工方案

新园区场地平整工程挡土墙施工方案

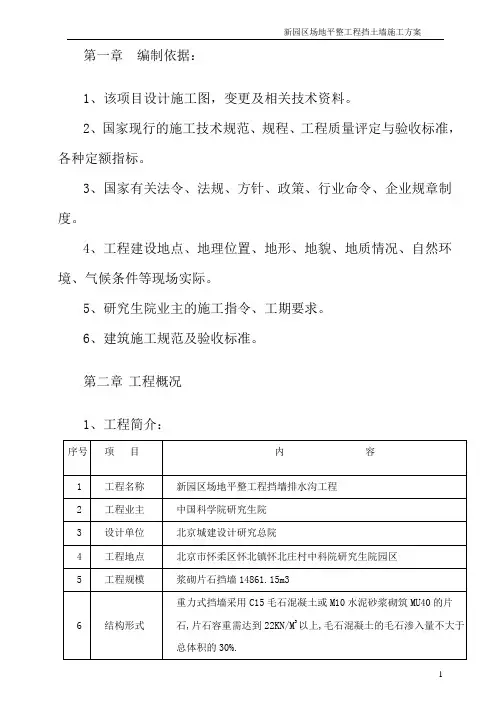

1 第一章 编制依据：

1、该项目设计施工图，变更及相关技术资料。

2、国家现行的施工技术规范、规程、工程质量评定与验收标准，各种定额指标。

3、国家有关法令、法规、方针、政策、行业命令、企业规章制度。

4、工程建设地点、地理位置、地形、地貌、地质情况、自然环境、气候条件等现场实际。

5、研究生院业主的施工指令、工期要求。

6、建筑施工规范及验收标准。

第二章 工程概况

1、工程简介：

序号 项 目 内 容

1 工程名称 新园区场地平整工程挡墙排水沟工程

2 工程业主 中国科学院研究生院

3 设计单位 北京城建设计研究总院

4 工程地点 北京市怀柔区怀北镇怀北庄村中科院研究生院园区

5 工程规模 浆砌片石挡墙14861.15m3

6 结构形式 重力式挡墙采用C15毛石混凝土或M10水泥砂浆砌筑MU40的片

石,片石容重需达到22KN/M3以上,毛石混凝土的毛石渗入量不大于

总体积的30%. 新园区场地平整工程挡土墙施工方案

2 2、工程概况：

本工程为中国科学院研究生院新园区场地平整工程中挡土墙工程，由于园区规划需要在园区周边及园区内道路两侧存在高差处设置挡土墙，采用重力式挡墙(浆砌片石挡墙)。

第三章 施工准备

一、施工技术准备：

1、熟悉施工图纸。

2、现场挡墙和排水沟位置定位。

二、物资准备：

1 材料准备

①、本工程的主要材料为砂子、水泥、毛石，根据施工图纸及施工预算中的工料分析，编制工程所需材料用量计划，作为备料、供料和确定堆料场面积及组织运输的依据。

②、组织材料按计划进场，并做好保管工作。

2 施工机具准备

①、根据施工方案中确定的施工方法，对施工机具配备的要求、数量以及施工进度安排，编制施工机具需用量计划：

毛石砼挡土墙施工

一、模板安装.

1、模板采用胶合木模板，禁止使用有缺角、破损的模板。

2、保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确；

3、具有足够的强度、刚度和稳定性，能承受新浇筑混凝土的重力侧 压力及施工中可能产生的各项负荷。

4、模板的接缝不得漏浆；在浇筑砼前，木模板应浇水湿润，但模板 内不应有积水

5、模板与砼的接触面应清理干净并涂刷脱膜剂，但不得影响模板结 构性能。模板使用后应按规定修整保存。

6、模板之间粘贴双面不干胶带，以减小模板缝防止漏浆，以保证砼 面的观感质量。

7、模板采用M12对拉螺栓加固，并配以大号蝶形卡紧固，对拉 螺杆 按10X 5的间距布置，由于挡墙为毛石混凝土，其对拉螺栓一次使 用。

二、浇筑砼

1、混凝土浇筑前应做好如下准备工作：

a制定浇筑工艺，明确结构分段分块的间隔浇筑顺序（尽量减少后浇 带或连接缝）

b根据结构截面尺寸大小研究确定必要的防温防裂措施。

c施工前应仔细检查模版、预埋件的紧固程度。 2、浇筑混凝土时应符合下列要求: a混凝土应分层进行浇筑，不得随意留置施工缝。

b混凝土浇筑应连续进行。当因故间歇时，其间歇时间应小于前层混 凝土的初凝时间或能重塑的时间。不同混凝土的允许间歇时间应根据环境 温度、水泥性能。水胶比和外加剂类型等条件通过试验确定。

c浇筑混凝土期间，应设专人检查模板稳定情况，发现有松动、变 形、移位时应及时处理。

d浇筑混凝土时，应填写混凝土施工记录。

e自高处向模板内倾卸混凝土时，为防止混凝土离析，一般应满足下 列要求：从高处直接倾卸时，混凝土倾落高度不宜超过2m，

以不发生离析为度。

f在混凝土施工缝处接续浇筑新混凝土时，一般应满足下列要求：抗 渗要求的混凝土结构，施工缝宜做成凹型、凸型或设置止水带。

3、混凝土振捣

a混凝土浇筑过程中，应随时对混凝土进行振捣并使其均匀密实。振 捣宜采用插入式振捣器。

b混凝土振捣过程中，应避免重复振捣，防止过振。应加强检查模板 支撑的稳定性和接缝的密合情况，防止在振捣混凝土过程中产生漏浆

毛石挡土墙施工方案

一、施工流程图

毛石挡土墙施工流程如下图：

二、施工工艺

1、材料要求：

1.1墙体采用的毛石混凝土，所用石料要求坚硬、密实、质地适当细致、色泽均匀、禁止使用风化石、水锈石、凸凹石块、卵石和薄毛石等。

1.2毛石强度应大于30MPa，最小厚度150mm，毛石掺量占总体积25%以下。

1.3墙顶地面现浇C20混凝土厚20cm，将墙顶地面封闭，方针地表水下渗。

1.4墙背填料为砂质粘土。

2、毛石混凝土施工工艺

2.1测量放样定位和挡墙选型：

2.1.1施工前，根据设计图纸，使用全站仪放出边线桩及基槽开挖范围，在开挖边界外5m设保护桩，便于施工中随时检查。

2.1.2基底开挖到位后，并经建设单位、监理单位会同我司相关人员，对环境挡墙（室外楼梯）等基础开挖后的实际的基底（原地貌）高程，进行实测并形成收方资料。

2.1.3根据实测的基底（原地貌）高程和拟定挡墙顶高程，计算挡墙总高来对挡墙进行选型。由于图集为1m整高数计，如墙高非整数，当非整数小于0.5m时，其截面尺寸可采用插入法；当非整数大于0.5m时应往上取用墙高为整数的断面，只修改墙高和强顶宽度。

2.1.4回填区的重力式挡墙需采用扩展基础，按04J008的19页执行。

2.2、基槽开挖土方开挖、回填：

2.2.1采用人工配合机械开挖的方法，待挖至接近设计标高时检查基槽标高和轴线偏位情况，对有偏差的及时修整达到设计要求。

2.2.2本工程设计图中挡墙选用04J008第56页的FJB2～FJB4，挡墙基底（Bd）为1810～2570mm宽，挡土墙纵坡i基底不宜大于5%。当大于5%时，应在纵坡向将基础做成台阶式。台阶高度不宜大于0.5m。

2.2.3挡墙基槽换土回填深度大于2.0m，换填开挖宽度为：挡墙基底宽度（Bd）加上每边加宽0.5米，即Bd+0.5m×2。挡墙基槽开出的土方采用自卸车运至空旷地，进行晾干、筛选，以备作为填料使用。当基槽开挖全段完成后才开始整平并碾压密实。
