导线点测量(复核)记录

第 1 页 共 27 页 市政工程施工测量、监测记录台账

1 市政工程施工测量、监测记录 表 C4-01

测量交接桩记录

日期：

工程名称

参 加 单 位 建设单位

负责人签字：

测绘单位

负责人签字：

设计单位 负责人签字：

监理单位

负责人签字：

施工单位

负责人签字：

位置 桩号 水准点 导线点

平面图

2 表 C4-02

水准点复测记录 工程名称

施工单位 第 2 页 共 27 页 复测部位

日

期

测点 后视 （1）

前视（2）

高差 （3）=（1）-（2）

高程（m）

（4）

备

注 + -

计算：

实测闭合差=

容许闭合差=

结论：

观测：

复测：

计算：

施工项目技术负责人：

3 表 C4-03

导 线 点 复 测 记 录

工程名称： 第 3 页 共 27 页 施工单位:

复测部位：

日期：

测点 测角 ordm;deg;prime;Prime; 方位角

ordm;deg;prime;Prime; 距离 (m) 纵坐标增量△_ (m) 横坐标增量△_ (m) 纵坐标 _ (m) 横坐标 Y (m) 备注

计算（另附简图）

结论：

1、角度闭合差：

f 测=

f 容=

2、坐标增量闭合差：

f_=

fy=

3、导线相对闭合差：

f=

k=

观测：

复测：

计算：

施工项目技术负责人： 第 4 页 共 27 页 4 表 C4-04

工程定位测量记录

工程名称

委托单位

施工部位

定位内容

图纸编号

施测日期

平面坐标依据

复测日期

高程依据

使用仪器

允许误差

仪器校验日期

定位抄测示意图：

复测结果：

签 字 栏 建设（监理）单位 施工（测量）单位

测量人员 岗位证书号

专业技术负责人 测量负责人 复测人 施测人

注：本表一式五份，由施工单位填写，施工单位、监理单位、轨道公司、运营公司、城建档案馆保存。 第 5 页 共 27 页 5 表 C4-05

定位放线测量复核记录 工程名称

水 准 点 复 测 记 录

(陕)施记表2

共 页 第 页

工程名称 施工单位

复测部位 复测日期 年 月 日

测 点 后 视

（m） 前 视（m） 仪器高

（m） 高 程

（m） 备 注 中间点 转 点

计算：（并绘简图）

1、 实测闭合差=

2、容许闭合差= 简图：

结 论

观测：

（签名） 复测：

（签名） 计算：

（签名） 项目技术负责人：

（签名） 监理工程师：

（签名）

年 月 日 测 量 复 核 记 录

(陕)施记表3

共 页 第 页

工程名称 施工单位

复核部位 复核日期

原施测人 测量复核人

水准点 编 号

高程(m)

导线点 编 号

X、Y座标

（m）

测

量

复

核

情

况

及

示

意

图

复

核

结

论 监

理

意

见 （签名）

年 月 日

施工项目技术负责人： 记录人：

测量复核记录

施记表（隧）8—1

建设单位： 监理单位： 合同号：

施工单位： 编 号：

单位工程名称 日 期

复核部位 测量复核人

原施测人 仪器名称编号

测

量

复

核

情

况

（

示

意

图

）

复核结论

测量监理工程师：

年 月 日

市市政公用工程质量安全监督站监制 导线点复测记录

施记表（隧）8—2

建设单位： 监理单位： 合同号：

施工单位： 编 号：

工程名称： 仪器名称及编号： 复测部位： 日 期：

测点 测角

° ′ ″ 方位角

° ′ ″ 距离

(m) 纵坐标增量△X

(m) 横坐标增量△Y

(m) 纵坐标X

(m) 横坐标Y

(m) 备 注

计算（另附简图）： 结论：

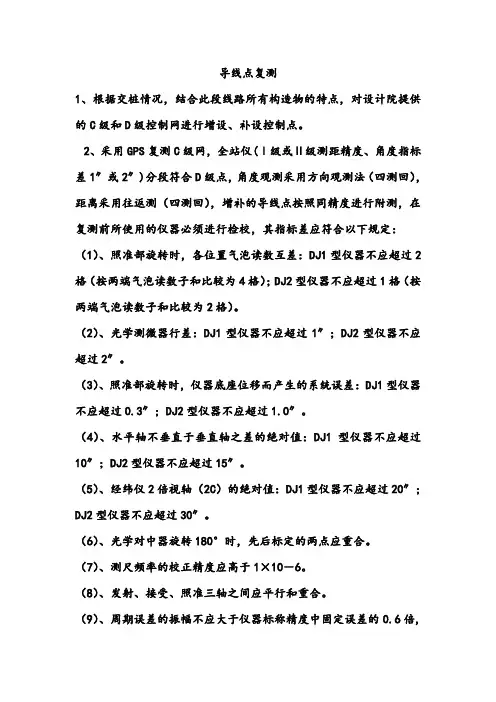

导线点复测

1、根据交桩情况，结合此段线路所有构造物的特点，对设计院提供的C级和D级控制网进行增设、补设控制点。

2、采用GPS复测C级网，全站仪(Ⅰ级或Ⅱ级测距精度、角度指标差1″或2″)分段符合D级点，角度观测采用方向观测法（四测回），距离采用往返测（四测回），增补的导线点按照同精度进行附测，在复测前所使用的仪器必须进行检校，其指标差应符合以下规定：

（1）、照准部旋转时，各位置气泡读数互差：DJ1型仪器不应超过2格（按两端气泡读数子和比较为4格）；DJ2型仪器不应超过1格（按两端气泡读数子和比较为2格）。

（2）、光学测微器行差：DJ1型仪器不应超过1″；DJ2型仪器不应超过2″。

（3）、照准部旋转时，仪器底座位移而产生的系统误差：DJ1型仪器不应超过0.3″；DJ2型仪器不应超过1.0″。

（4）、水平轴不垂直于垂直轴之差的绝对值：DJ1型仪器不应超过10″；DJ2型仪器不应超过15″。

（5）、经纬仪2倍视轴（2C）的绝对值：DJ1型仪器不应超过20″；DJ2型仪器不应超过30″。

（6）、光学对中器旋转180°时，先后标定的两点应重合。

（7）、测尺频率的校正精度应高于1×10－6。

（8）、发射、接受、照准三轴之间应平行和重合。

（9）、周期误差的振幅不应大于仪器标称精度中固定误差的0.6倍,检定中误差不应大于0.5mm。

（10）、加常数的检定中误差不应大于仪器标称精度中固定误差的0.5倍；乘常数的检定中误差不应大于仪器标称精度中比例误差系数的0.75倍。

3、在测量作业时，仪器要轻拿轻放，键盘按钮、制动锁、微调螺旋要柔手操作，仪器搬站必须装箱，作业应符合下列规定：

（1）、应检校三周轴的平行性与圆水准器及光学对中器。

（2）、视线宜高于地面和离开障碍物1.3m以上。

（3）、视线应避免通过受电、磁场干扰的地方，一般要求离开高压线2～5m。

（4）、视线宜避免通过发热体（如散热塔、烟囱等）。
