灯泡贯流式水轮发电机组安装流程如下：
1. 将定子、转子等部件运入安装间，并测试其交流耐压能力。
2. 使用翻身工具与转子起吊，将转子从发电机坑转移吊入，使其联接主轴。
3. 将挡风板、制动器以及管路装设好，并测试定子的交流耐压能力。
4. 在转子吊装前，先将灯泡头运吊入流道，并使其与定子组合。
5. 将发电机垂直主支撑、横向支撑、机组导流板、发电机承压盖板等一一安装上去。
6. 安装三节尾水管，并依次调整前锥段、中锥段、后锥段符合设计和厂家资料要求后，焊接尾水管环缝。
7. 安装管形座，并控制中心、水平、高程、圆度、波浪度、里程桩号等参数。
水轮发电机组安装技术规范
1范围
本标准规定了水轮发电机组及其附属设备的安装、调试或试验的要求。适用于符合下列条件之一的水轮发电机组的安装及验收：
a) 单机容量为15MW及以上；
b) 冲击式水轮机，转轮名义直径及以上；
c) 混流式水轮机，转轮名义直径及以上；
d) 轴流式、斜流式、贯流式水轮机，转轮名义直径及以上。
单机容量小于15MW的水轮发电机组和水轮机转轮的名义直径小于b）、c）、d）项规定的机组可参照执行。
本标准也适用于可逆式抽水蓄能机组的安装及验收。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T3323 钢熔化焊对接接头射线照相和质量分级
GB/ 同步电机励磁系统 大、中型同步发电机励磁系统技术要求
GB/T10969 水轮机通流部件技术条件
GB11120 L-TSA汽轮机油
GB/T11345 钢焊缝手工超声波探伤方法和探伤结果分级
GB/T18482 可逆式抽水蓄能机组启动试验规程
GB50150 电气装置安装工程电气设备交接试验标准
GB50168 电气装置安装工程电缆线路施工及验收规范
GB50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范
DL/T507 水轮发电机组启动试验规程
DL/T679 焊工技术考核规程
DL/T827 灯泡贯流式水轮机发电机组启动试验规程
JB/T4709 钢制压力容器焊接规程
JB/T6204 大型高压交流电机定子绝缘耐压压试验规范
JB/T8439 高压电机使用于高海拔区的防电晕技术要求
JB/T8660 水电机组包装、运输和保管规范
3总则
3.1 水轮发电机组的安装应根据设计单位和制造厂已审定的机组安装图及有关技术文件,按本规范要求进行。制造厂有特殊要求的，应按制造厂有关技术文件的要求进行。凡本规范和制造厂技术文件均未涉及者，应拟定补充规定。当制造厂的技术要求与本规范有矛盾时，一般按制造厂要求进行或与制造厂协商解决。
1 水轮发电机组安装技术规范
1 范围
本标准规定了水轮发电机组及其附属设备的安装、调试和试验的要求。适用于符合下列条件之一的水轮发电机组的安装及验收：
a) 单机容量为15MW及以上；
b) 冲击式水轮机，转轮名义直径1.5m及以上；
c) 混流式水轮机，转轮名义直径2.0m及以上；
d) 轴流式、斜流式、贯流式水轮机，转轮名义直径3.0m及以上。
单机容量小于15MW的水轮发电机组和水轮机转轮的名义直径小于b）、c）、d）项规定的机组可参照执行。
本标准也适用于可逆式抽水蓄能机组的安装及验收。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB /T 3323 钢熔化焊对接接头射线照相和质量分级
GB/T 7409.3 同步电机励磁系统 大中型同步发电机励磁系统技术要求
GB/T 10969 水轮机通流部件技术条件
GB 11120 L-TSA汽轮机油
GB/T 11345 钢焊缝手工超声波探伤方法和探伤结果的分级
GB/T 18482 可逆式抽水蓄能机组启动试验规程
GB 50150 电气装置安装工程电气设备交接试验标准
GB 50168 电气装置安装工程电缆线路施工及验收规范
GB 50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范
DL/T 507 水轮发电机组启动试验规程
DL/T 679 焊工技术考核规程
DL/T 827 灯泡贯流式水轮发电机组启动试验规程
第 1 页 一、灯泡贯流式机组
▪ 灯泡贯流式机组的发电机安装在密封的、外形酷似白炽灯灯泡的灯泡头内，水轮机装在灯泡的插口后，因此称这种水轮机为灯泡贯流式水轮机。
▪ 灯泡贯流式水轮发电机组布置形式：主要有两种方式：一种是以管形壳为主要支撑的布置方式，一种是以水轮机固定导叶为主要支撑的布置方式
灯泡贯流式机组特点及优缺点
▪ 1、发电机安装在水轮机上游侧一个灯泡型的金属壳体中，发电机与水轮机共一根主轴，水平连接。
▪ 2、水流根本上轴向通过流道，轴对称流过转轮叶片，然后流出直锥形尾水管。
▪ 3、机组的轴系支承构造、导轴承、推力轴承都布置在灯泡体内。
▪ 4、这种机组所有的电缆、通风冷却管道及油管等都是通过灯泡头竖井和灯泡体支承的空心局部与外界相连。
▪ 5、由于贯流式机组水流畅直，水力效率比拟高，有较大的单位流量和较高的单位转速，在同一水头，同一出力下，发电机与水轮机尺寸都较小，从而缩小了厂房尺寸，减少了土建工程量。
▪ 缺点：但是发电机装在水下密闭的灯泡体内，给电机的通风、密封、轴承的布置和运行检修带来困难，对电机的设计制造提出了特殊要求，增加了造价。
▪ 优点：比转速高、过流量大、效率高、厂房尺寸小、投资省。 第 2 页 〔一〕、灯泡贯流式水轮机过流和泄水部件
▪ 尾水管里衬、管形壳〔内管形壳体、外管形壳体〕、发电机吊装孔、盖板、下导流板，接力器根底以及下部支撑、侧向支承根底板等。
▪ 1—管形壳根底板；2—径向支承；3—前锥体；4—轴向支承；5—中心定位架；6—内管形壳；7—尾水管里衬；8—导水锥头部；9—外管形壳；10—抗压盖板；11—发电机侧向支承根底板
1、流道和 管形壳
▪ 灯泡贯流式机组的流道是混凝土的。特点：大而短。
▪ 管形壳 ：管形壳分为外管形壳体及内管形壳体。外管形壳体上游面与发电机进人孔的框架、墩子盖板连接。管形壳的构造应满足受力要求。
2、发电机吊装孔框架、抗压盖板

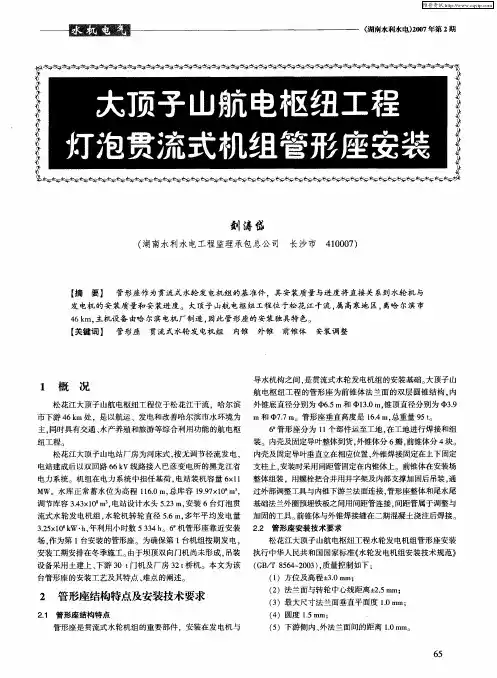

《湖南水利水电）２００７年第２期
刘涛岱
（湖南水利水电工程监理承包总公司 长沙市４１０００７）
【摘要】 管形座作为贯流式水轮发电机组的基准件，其安装质量与进度将直接关系到水轮机与
发电机的安装质量和安装进度。大顶子山航电枢纽工程位于松花江干流，属高寒地区，离哈尔滨市
４６ ｋｍ，主机设备由哈尔滨电机厂制造，因此管形座的安装独具特色。
【关键词】 管形座贯流式水轮发电机组 内锥外锥前锥体安装调整
１ 概况
松花江大顶子山航电枢纽工程位于松花江干流．哈尔滨 市下游４６ ｋｍ处，是以航运、发电和改善哈尔滨市水环境为 主．同时具有交通、水产养殖和旅游等综合利用功能的航电枢
纽工程。 松花江大顶子山电站厂房为河床式，按无调节径流发电， 电站建成后以双回路６６ ｋＶ线路接人巴彦变电所的黑龙江省 电力系统。机组在电力系统中担任基荷，电站装机容量６ｘｌ１ ＭＷ。水库正常蓄水位为高程１ １６．０ ｍ，总库容１９．９７ｘ１０。ｍ ， 调节库容３．４３ｘ１０。ｍ３，电站设计水头５．２３ ｍ，安装６台灯泡贯 流式水轮发电机组，水轮机转轮直径５．６ ｍ，多年平均发电量 ３．２５ｘ１０ｓ ｋＷ・ｈ，年利用小时数５ ３３４ ｈ。６＃机管形座靠近安装 场，作为第１台安装的管形座。为确保第１台机组按期发电，
安装工期安排在冬季施工。由于坝顶双向门机尚未形成，吊装 设备采用土建上、下游３０ ｔ门机及厂房３２ ｔ桥机。本文为该
台管形座的安装工艺及其特点、难点的阐述。
