液晶屏工作原理

液晶屏原理及维修方法

液晶屏是一种常见的显示设备，广泛应用于电视、电脑显示屏等领域。它的工作原理是利用液晶分子在电场作用下的定向排列来实现图像的显示。本文将介绍液晶屏的工作原理，并提供一些常见的维修方法。

一、液晶屏的工作原理

液晶屏的工作原理基于液晶分子的电场效应。液晶是一种介于固体与液体之间的物质，它具有分子有序排列和流动性的特性。液晶分子在未受电场作用时呈现无序排列，无法透过光线。而当电场作用于液晶分子时，液晶分子会发生定向排列，使得光线能够透过。

液晶屏通常由两片玻璃基板组成，中间夹层有液晶分子。基板上有一些透明电极，用于产生电场。当电场作用于液晶分子时，液晶分子会发生定向排列，光线便能够透过。而当电场消失时，液晶分子又会恢复无序排列，光线无法透过。

液晶屏的工作原理主要有两种类型：纵向电场效应和横向电场效应。纵向电场效应是指电场沿着液晶分子的长轴方向作用，通过调节电场的强弱来控制液晶分子的定向排列。而横向电场效应是指电场垂直于液晶分子的长轴方向作用，通过调节电场的方向来控制液晶分子的定向排列。

二、液晶屏的维修方法

1. 屏幕无显示：如果液晶屏完全没有显示，首先检查电源是否正常连接，确认电源是否通电。如果电源正常，可以检查信号线是否连接松动，尝试重新连接。如果仍然没有显示，可能是液晶屏本身故障，需要联系售后进行维修或更换。

2. 屏幕有亮光但无图像：如果液晶屏有背光亮起但没有图像显示，可能是信号源的问题。可以尝试更换信号线或调整信号源的输出设置。如果问题仍然存在，可能是液晶屏本身故障，需要联系售后进行维修或更换。

3. 屏幕出现亮点或暗点：亮点或暗点是指液晶屏上出现明显的亮或暗的像素点。这可能是由于像素点损坏或液晶分子定向排列异常引起的。可以尝试使用柔软的布料轻轻按压亮点或暗点，有时可以修复。如果问题仍然存在，需要联系售后进行维修或更换。

4. 屏幕出现颜色偏差：如果液晶屏显示的颜色偏离正常，可能是调整设置出现问题。可以尝试调整液晶屏的色彩设置，或者恢复出厂设置。如果问题仍然存在，可能是液晶屏本身故障，需要联系售后进行维修或更换。

液晶屏画板的工作原理

液晶屏幕画板的工作原理是基于液晶分子的电学性质。液晶分子有两种状态，即有序排列状态和无序排列状态。通过控制电场，可以改变液晶分子的有序性，从而调节液晶显示屏的透光程度。

液晶屏画板由液晶屏和触控层组成。液晶屏由液晶分子组成的液晶层夹在两片玻璃之间，玻璃上覆盖了透明导电层。透明导电层可以通过外部电平的控制，形成电场。当电场施加在液晶分子上时，液晶分子的有序性发生变化，导致液晶分子的旋转角度和排列方式发生改变，从而改变光线的透过能力。液晶分子有两种排列方式：平行排列和垂直排列，透过光线的能力也分为两种：正常透明和遮挡光线。

液晶屏上的触控层使用了电容感应技术。触控层覆盖在玻璃表面上，它是一层有导电性的材料。当手指触摸屏幕时，触摸屏上的电流改变，导致可感应电流的位置发生变化。这个变化可以被电路捕捉到，并将它传递给控制器，从而确定触摸的位置。最终，将触摸位置的信息转化为图像变化，实现画板功能。

通过控制透光程度和触摸屏的电流变化，液晶屏画板可以实现绘画、书写等功能。

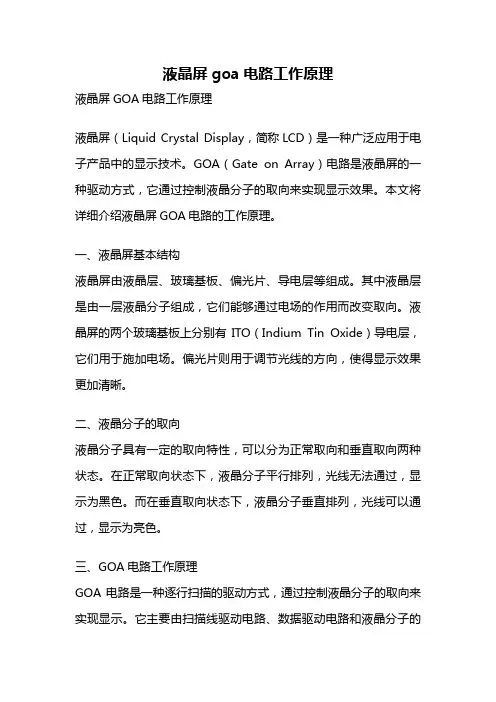

液晶屏goa电路工作原理

液晶屏GOA电路工作原理

液晶屏（Liquid Crystal Display，简称LCD）是一种广泛应用于电子产品中的显示技术。GOA（Gate on Array）电路是液晶屏的一种驱动方式，它通过控制液晶分子的取向来实现显示效果。本文将详细介绍液晶屏GOA电路的工作原理。

一、液晶屏基本结构

液晶屏由液晶层、玻璃基板、偏光片、导电层等组成。其中液晶层是由一层液晶分子组成，它们能够通过电场的作用而改变取向。液晶屏的两个玻璃基板上分别有ITO（Indium Tin Oxide）导电层，它们用于施加电场。偏光片则用于调节光线的方向，使得显示效果更加清晰。

二、液晶分子的取向

液晶分子具有一定的取向特性，可以分为正常取向和垂直取向两种状态。在正常取向状态下，液晶分子平行排列，光线无法通过，显示为黑色。而在垂直取向状态下，液晶分子垂直排列，光线可以通过，显示为亮色。

三、GOA电路工作原理

GOA电路是一种逐行扫描的驱动方式，通过控制液晶分子的取向来实现显示。它主要由扫描线驱动电路、数据驱动电路和液晶分子的取向控制电路组成。

1. 扫描线驱动电路

扫描线驱动电路负责逐行激活液晶屏的每一行。它通过控制每一行的驱动电压来改变液晶分子的取向。扫描线驱动电路采用多路复用技术，将多个行扫描信号合并为一个信号输出，以减少对液晶屏的驱动电路数量。

2. 数据驱动电路

数据驱动电路负责向每一行的液晶分子传输数据信息。它根据输入的数据信号，通过控制驱动电压的大小，使得液晶分子的取向状态发生改变。数据驱动电路采用逐行传输的方式，每次只向一行的液晶分子传输数据。

3. 液晶分子的取向控制电路

液晶分子的取向控制电路负责控制液晶分子的取向状态。它通过控制驱动电压的大小和频率来改变液晶分子的取向，从而实现对光线的调节。液晶分子的取向控制电路根据输入的数据信号和扫描行信号，确定每一行液晶分子的取向状态。

lcd液晶显示屏的工作原理

LCD液晶显示屏的工作原理

LCD液晶显示屏是我们日常生活中经常接触到的电子产品之一，无论是手机、电视、电脑还是其他电子设备，几乎都会应用到液晶显示屏。那么，这些显示屏究竟是如何工作的呢？下面就让我们一起来探讨一下LCD液晶显示屏的工作原理。

LCD液晶显示屏是由液晶分子构成的。液晶是一种介于液体和固体之间的物质，在不同的电场作用下会呈现出不同的状态。LCD液晶显示屏的基本构造是由两块平行的玻璃基板组成，中间夹着一层液晶。在这两块玻璃基板上分别涂有透明导电层，用来控制液晶分子的取向。此外，玻璃基板上还有一层偏振膜，用来控制光的透过方向。

当LCD液晶显示屏接通电源后，液晶分子会受到电场的影响发生取向变化。液晶分子在不同电场作用下会呈现出两种状态：透明和不透明。在没有电场作用下，液晶分子呈现出扭曲排列，无法使光通过，显示屏呈现黑色。而当电场作用下，液晶分子排列整齐，使光通过，显示屏呈现出亮色。通过对液晶分子的控制，可以形成不同的图像和文字。

LCD液晶显示屏还需要背光源的辅助。背光源是为了使液晶屏幕能够显示出色彩和亮度，通常采用LED或者冷阴极荧光管等光源。背光源会发出白光，经过液晶屏幕后，再通过液晶分子的控制，显示出不同的颜色和亮度。

在液晶显示屏的控制方面，通常采用TFT（薄膜晶体管）技术。每个像素点都由一个TFT晶体管和一个液晶分子组成。TFT晶体管用来控制电流的开关，当接通电流时，可以改变液晶分子的状态，从而控制像素点的显示。

总的来说，LCD液晶显示屏的工作原理是通过控制液晶分子的取向来实现图像显示的。液晶分子的状态受电场的影响，通过背光源的辅助，再结合TFT技术的控制，最终形成清晰、色彩丰富的图像。LCD液晶显示屏的工作原理虽然看似复杂，但是在实际应用中，却为我们带来了便利和美好的视觉体验。
