测斜计算方法

  • 格式：doc
  • 大小：48.50 KB
  • 文档页数：3

测斜计算方法

C为半径为R的孔口中心，A是测线经过孔口的位置，d=CA表示偏距，α是实钻钻孔水平投影的方位角，d和α可以在孔口直接测出，θ=arctg d/L （θ为偏斜角，度数，ξ为偏斜率，以百分数表示ξ= d/L）

钻孔偏斜率的计算：

d=（∑lsinθsinα）2+（∑lsinθcosα）2（开平方）

测斜段号 测斜段长l 测斜段的倾斜角 测斜段的水平投影

方位角α 东西向（X轴）偏距lsinθsinα 南北向（Y轴）偏距lsinθcosα

1 L1 θ1 α1 L1sinθ1sinα1 L1sinθ1cosα1

2 L2 θ2 α2 L2sinθ2sinα2 L2sinθ2cosα2

3 L3 θ3 α3 L3sinθ3sinα3 L3sinθ3cosα3

n Ln θn αn L4sinθnsinαn L4sinθncosαn

合计 ∑lsinθsinα ∑lsinθcosα

钻孔立面投影长度：L=∑l cosθ

钻孔偏斜的方位角：α= arctg∑lsinθsinα/∑lsinθcosα

钻孔偏斜率：ξ=（∑lsinθsinα）2+（∑lsinθcosα）2（开平方）/∑l cosθ

钻孔的偏斜角：θ=arctgξ

例：孔深30m,自上而下每5m测斜一次，共测六段，各段的倾斜角为：0。30‘，0。40‘，

0。50‘，1。15‘，1。35‘，1。45‘；各段的水平投影方位角分别为：20。，40。，25。，15。，5。，10。，

求该孔的偏斜率，偏距，偏斜角和方位角。

解：已知：L1= L2= L3= L4= L5= L6= 5m

θ1=0。30‘，θ2=0。40‘，θ3=0。50‘，θ4=1。15‘，θ5=1。35‘，θ6=1。45‘；

α1=20。，α2=40。，α3=25。，α4=15。，α5=5。，α6=10。， 由三角函数查表得：

sinθ1= sin0。30‘=0.0087， sinθ2= sin0。40‘=0.0116，

sinθ3= sin0。50‘=0.0145， sinθ4= sin1。15‘=0.0218，

sinθ5= sin1。35‘=0.0276， sinθ6= sin1。45‘=0.0305，

sinα1= sin20。=0.3420， sinα2= sin40。=0.6428，

sinα3= sin25。=0.4226， sinα4= sin15。=0.2588，

sinα5= sin5。=0.0872， sinα6= sin10。=0.1736，

cosθ1= cos0。30‘=1， cosθ2= cos0。40‘=0.9999，

cosθ3=cos0。50‘=0.9999， cosθ4= cos1。15‘=0.9998，

cosθ5=cos1。35‘=0.9996， cosθ6= cos1。45‘=0.9995，

cosα1= cos20。=0.9397， cosα2= cos40。=0.7660，

cosα3= cos25。=0.9063， cosα4= cos15。=0.9659，

cosα5= cos5。=0.9962， cosα6= cos10。=0.9848，

求定：钻孔偏距，偏斜率，偏斜角，方位角

第一测斜段：

东西向偏距：L1sinθ1sinα1=5*0.0087*0.3420=0.0157m

南北向偏距：l1sinθ1cosα1=5*0.0087*0.9397=0.041m

第二测斜段：

东西向偏距：L2sinθ2sinα2=5*0.0116*0.6428=0.037m

南北向偏距：L2sinθ2cosα2=5*0.0116*0.7660=0.044m

第三测斜段：

东西向偏距：L3sinθ3sinα3=5*0.0145*0.4226=0.031m 南北向偏距：L3sinθ3cosα3=5*0.0145*0.9063=0.066m

第四测斜段：

东西向偏距：L4sinθ4sinα4=5*0.0218*0.2588=0.028m

南北向偏距：L4sinθ4cosα4=5*0.0218*0.9659=0.105m

第五测斜段：

东西向偏距：L5sinθ5sinα5=5*0.0276*0.0872=0.012m

南北向偏距：L5sinθ5cosα5=5*0.0276*0.9962=0.137m

第六测斜段：

东西向偏距：L6sinθ6sinα6=5*0.0305*0.1736=0.026m

南北向偏距：L6sinθ6cosα6=5*0.0305*0.9848=0.15m

钻孔立面投影长:

L=∑l cosθ= L 1cosθ1+ L2 cosθ2+ L3 cosθ3+ L4 cosθ4+ L5 cosθ5+ L6 cosθ6

=5(1+0.9999+0.9999+0.9998+0.9996+0.9995)=29.99 m

钻孔东西向偏距: =lsinθsinα= L1sinθ1sinα1+ L2sinθ2sinα2+ L3sinθ3sinα3+ L4sinθ4sinα4+ L5sinθ5sinα5+ L6sinθ6sinα6=0.0157+0.037+0.031+0.028+0.012+0.026=0.15 m

钻孔南北向偏距:= lsinθcosα= L1sinθ1cosα1+ L2sinθ2cosα2+ L3sinθ3cosα3+

L4sinθ4cosα4+ L5sinθ5 cosα5+ L6sinθ6cosα6=0.041+0.044+0.066+0.105+0.137+0.15=0.545m

钻孔偏距: d=（∑lsinθsinα）2+（∑lsinθcosα）2（开平方）=(0.152+0.5452) （开平方）=0.558 m

钻孔偏斜率ξ= d/L=0.558/29.99=1.86%

钻孔偏斜角θ= arctgξ=arctg1.86%=1。02‘

钻孔方位角α= arctg∑lsinθsinα/∑lsinθcosα= arctg0.15/0.545=15。24‘

合集下载

六种测斜数据计算方法的公式

六种测斜数据计算方法的公式

六种测斜数据计算方法的公式

测斜数据计算方法有许多种，以下介绍六种常见的测斜数据计算方法及其公式。

1. 垂线偏差法（Vertical Line Deviation Method）

垂线偏差法是一种常用的测斜数据计算方法，其公式为：

偏差角度 = arctan(Δh/L)

其中，Δh为测点高差，L为测点距离。

2. 三角高程法（Trigonometric Elevation Method）

三角高程法是通过测量两个点之间的水平距离和高差来计算斜率的方法，其公式为：

斜率=Δh/L

其中，Δh为测点高差，L为测点距离。

3. 三角形法（Triangle Method）

三角形法是通过测量两个点之间的水平距离和高差来计算斜率的方法，其公式为：

斜率=Δh/L

其中，Δh为测点高差，L为测点距离。

4. 线性插值法（Linear Interpolation Method）

线性插值法是一种用于计算测斜数据的方法，其公式为： 斜率=(Δh2-Δh1)/(L2-L1)

其中，Δh2和Δh1为两个测点的高差，L2和L1为两个测点的距离。

5. 反正切法（Arc Tangent Method）

反正切法是通过测量两个点之间的水平距离和高差来计算斜率的方法，其公式为：

斜率 = arctan(Δh/L)

其中，Δh为测点高差，L为测点距离。

6. 矩形法（Rectangular Method）

矩形法是一种用于计算测斜数据的方法，其公式为：

斜率=Δh/L

其中，Δh为测点高差，L为测点距离。

以上是六种常见的测斜数据计算方法及其公式。不同的方法适用于不同的测量需求和场景，选择合适的方法可以提高计算的准确性和可靠性。

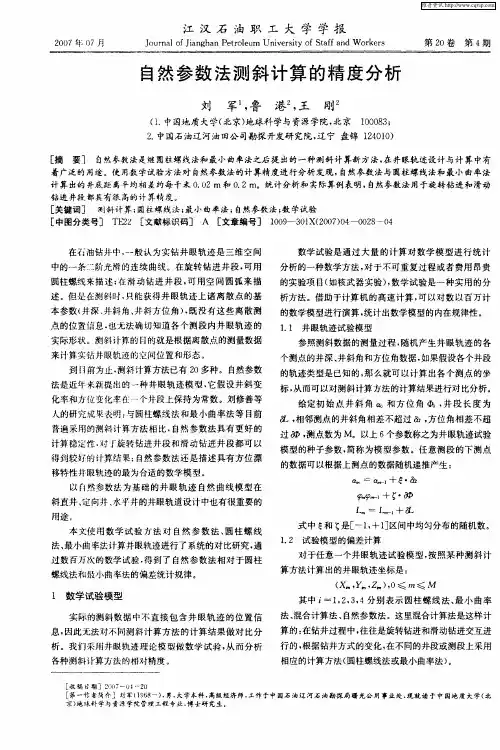

自然参数法测斜计算的精度分析

自然参数法测斜计算的精度分析

江汉石油职工大学学报　

Ｊｏｕｒｎａｌ　ｏｆ　Ｊｉａｎｇｈａｎ　Ｐｅｔｒｏｌｅｕｍ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｓｔａｆｆ　ａｎｄ　Ｗｏｒｋｅｒｓ　第２０卷第４期　

自然参数法测斜计算的精度分析　

刘　军　，鲁　港　，王　刚　

（１．ｑ－国地质大学（北京）地球科学与资源学院，北京１０００８３；　２．中国石油辽河油田公司勘探开发研究院，辽宁盘锦１２４０１０）　

［摘要］　自然参数法是继圆柱螺线法和最小曲率法之后提出的一种测斜计算新方法，在井眼轨迹设计与计算中有　着广泛的用途。使用鼓学试验方法对自然参数法的计算精度进行分析发现，自然参数法与圆柱螺线法和最小曲率法　计算出的井底距离平均相差约每千米０．０２　ｍ和０．２　ｍ。统计分析和实际算例表明，自然参数法用于旋转钻进和滑动　钻进井段部具有很高的计算精度。　［关键词］　溪４斜计算；圆柱螺线法；最小曲率法；自然参数法；数学试验　［中图分类号］ＴＥ２２［文献标识码］Ａ［文章编号］１００９－－３０１Ｘ（２００７）０４，－００２８－０４　

在石油钴井中，一般认为实钻井眼轨迹是三维空间　

中的一条：：阶光滑的连续曲线。在旋转钻进井段，可用　

圆柱螺线来描述；在滑动钻进井段，可用空间圆弧来描　

述。但是在测斜时，只能获得井眼轨迹上诸离散点的基　

本参数（井深、并斜角、井斜方位角）．既没有这些离散测　

点的位置信息．也无法确切知道各个测段内井眼轨迹的　

实际形状。测斜汁算的日的就是根据离散点的测量数据　

来汁算实站井眼轨迹的空间位置和形态。　

到｜｛前为止。测斜计算方法已有２０多种。自然参数　

法是近年泉新提出的一种井眼轨迹模型，它假设井斜变　

化率和方位变化牢在一个蚌段上保持为常数。刘修善等　

人的研究战　丧明：与圆拄螺线法和最小曲率法等目前　

普遍采用的测斜计算方法相比．自然参数法具有更好的　

计算稳定性，对丁旋转钻进井段和滑动钻进井段都可以　得到较　…ｊ－￣，ｊ‘计算结果；自然参数法还是描述具有方位漂　

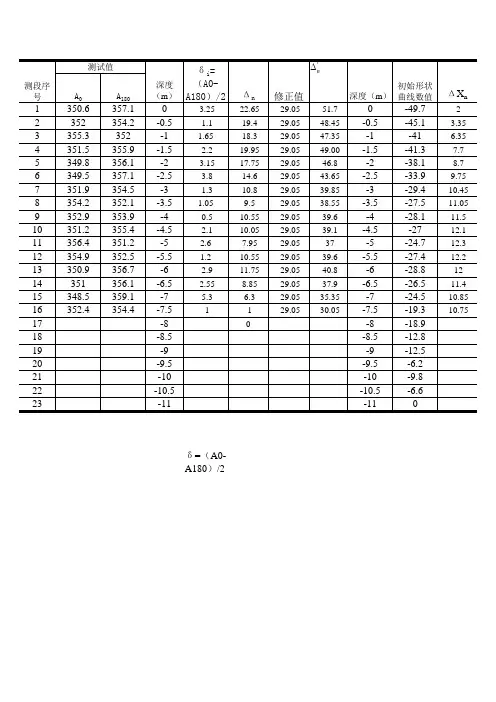

测斜计算
