湿敏电阻传感器的工作原理

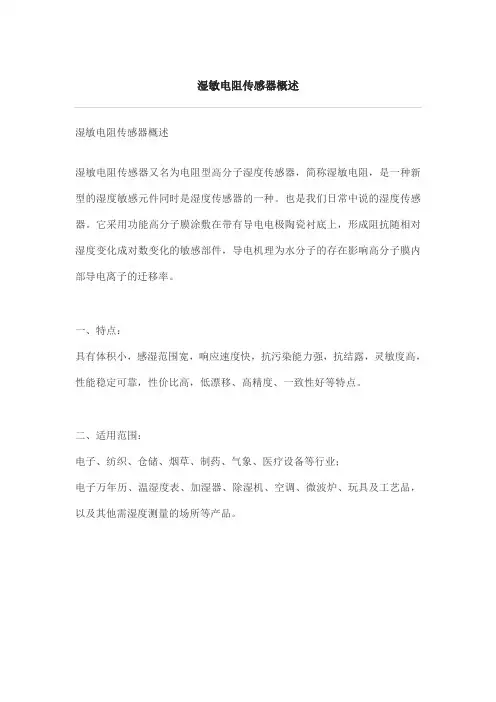

湿敏电阻传感器概述

湿敏电阻传感器概述

湿敏电阻传感器又名为电阻型高分子湿度传感器，简称湿敏电阻，是一种新型的湿度敏感元件同时是湿度传感器的一种。也是我们日常中说的湿度传感器。它采用功能高分子膜涂敷在带有导电电极陶瓷衬底上，形成阻抗随相对湿度变化成对数变化的敏感部件，导电机理为水分子的存在影响高分子膜内部导电离子的迁移率。

一、特点：

具有体积小，感湿范围宽，响应速度快，抗污染能力强，抗结露，灵敏度高，性能稳定可靠，性价比高，低漂移、高精度、一致性好等特点。

二、适用范围：

电子、纺织、仓储、烟草、制药、气象、医疗设备等行业；

电子万年历、温湿度表、加湿器、除湿机、空调、微波炉、玩具及工艺品，以及其他需湿度测量的场所等产品。

湿敏电阻的基本原理和特点

一、引言

湿敏电阻是一种特殊的电阻，其电阻值受湿度影响，广泛应用于工业自动化、气象仪器、医疗设备等领域。本文将介绍湿敏电阻的基本原理和特点。

二、湿敏电阻的基本原理

1. 湿敏电阻的结构

湿敏电阻由陶瓷材料制成，通常为氧化锌（ZnO）或氧化镁（MgO）。这些陶瓷材料中掺入了少量的金属氧化物和其他添加剂，以提高其灵敏度和稳定性。湿敏电阻的形状通常为片状或柱状。

2. 湿敏电阻的工作原理

当湿敏电阻表面吸收水分时，水分与陶瓷材料中掺入的添加剂反应生成离子，进而改变了材料内部晶粒之间的导电通道。这种变化导致了湿敏电阻的电阻值发生变化。

3. 湿敏电阻的灵敏度

湿敏电阻对水分含量非常灵敏。当环境中水分含量增加时，湿敏电阻的电阻值会迅速下降。一般来说，湿敏电阻的灵敏度高于其他湿度传感器。

三、湿敏电阻的特点

1. 灵敏度高

由于湿敏电阻对水分含量非常灵敏，因此其灵敏度非常高。这使得它成为一种理想的湿度传感器。

2. 可重复性好

湿敏电阻在不同时间和环境下的测试结果具有很好的可重复性。这使得它可以用于需要长期稳定性和精确性的应用。

3. 响应速度快

由于其结构简单、响应速度快，因此湿敏电阻可以快速检测环境中水分含量的变化。

4. 价格低廉

相比其他传感器，湿敏电阻价格低廉，因此广泛应用于各种领域。

四、应用领域

1. 工业自动化

在工业自动化中，湿敏电阻通常用于检测工厂内部环境中水分含量的变化。这有助于预测设备维护周期，并提高生产效率。

2. 气象仪器 在气象仪器中，湿敏电阻通常用于测量空气中的湿度。这有助于预测天气变化，并为农业、交通等行业提供参考。

3. 医疗设备

在医疗设备中，湿敏电阻通常用于检测人体呼吸道、皮肤等部位的水分含量。这有助于诊断疾病，并指导治疗。

五、结论

综上所述，湿敏电阻是一种特殊的电阻，其工作原理是通过吸收水分改变材料内部晶粒之间的导电通道来改变其电阻值。它具有灵敏度高、可重复性好、响应速度快和价格低廉等特点，在工业自动化、气象仪器、医疗设备等领域得到广泛应用。

1 湿度传感器应用资料

一． 湿敏电阻使用电路：

说明： Rs串联电阻，推荐1kΩ（高湿段平缓）

R1并联电阻，推荐1MΩ（使低湿段变化平缓）

R2采样分压电阻，推荐39kΩ

R4、C1滤波，采样平缓，推荐22Ω、22pf（注：C1不建议大于1nF）

注:不同型号的湿敏电阻,以上的参数会不同

二、 工作原理

2.1 湿度测量：

通过IO1与IO2产生1KHZ左右的模拟交流脉冲。下面为对应端口的具体波形。图中t1~t2时间段（设此时Rs+RH//R1<39K），IO1为高电平，IO2为低电平，从t1经过Tsmp后对AD1端口的电压进行采样，在整个周期时间内（t1~t3）只对湿敏电阻采样一次。

2.2 下图为AD1端口的具体波形：

2 2.3 下图为IO1端口、IO2端口的具体波形：

三、 采样时序

时间参数 含义 数值(us)

Tsck 脉冲周期 1000

TsckH 高电平时间/IO1置1 500

Tsmp 湿度传感器采样点 250

湿敏电阻相对不同环境湿度(20%RH-95%RH)的阻抗跨度很大（1KΩ-1MΩ），而不同型号的单片机IO口内阻存在差异，进而导致测量偏差；为了测量值更加接近于真实交流阻抗，我们将IO1与IO2设为强推挽输出模式，以减小IO端口的输出内阻。

注意：

1、湿敏电阻不能工作在直流状态下，否则会对湿敏电阻本身造成一定程度的损坏。因此在不对湿敏电阻采样时，应避免将IO端口电平置为一高一低，以确保湿敏电阻有更长的使用寿命。

2、湿敏电阻阻抗曲线为对数形式，有一定的温漂特性，可以使用对数转换，一般推荐使用数据表。

3、湿敏电阻为复合阻抗，存在一定的容抗，这就导致要严格控制采样点，Tsamp的长 3 短影响高湿段的采样结果。当高湿段湿度测量湿度值偏低可以减短该时间。同样由于容抗的影响，导致Tsamp越短，高湿抖动会越大。

湿敏传感器的工作原理

介绍

湿敏传感器是一种能够测量周围环境湿度的传感器。它在许多领域中都有广泛的应用，包括气象、农业、工业等。本文将详细介绍湿敏传感器的工作原理及其应用。

传感器分类

湿敏传感器根据其工作原理可以分为电容式湿敏传感器和电阻式湿敏传感器两类。

电容式湿敏传感器

电容式湿敏传感器是利用介质的湿度变化来改变电容的传感器。其基本结构由两个电极和一个可吸湿的介质组成。当介质吸湿时，介质中的水分分子会与电极之间的电场相互作用，导致电容值的变化。通过测量电容值的变化，可以确定周围环境的湿度。

电阻式湿敏传感器

电阻式湿敏传感器是利用介质的湿度变化来改变电阻的传感器。其基本结构由一个感湿元件和一个电阻元件组成。感湿元件通常是由一种湿敏材料制成，当湿度增加时，感湿材料会吸湿膨胀，导致电阻值的变化。通过测量电阻值的变化，可以确定周围环境的湿度。

工作原理

湿敏传感器的工作原理可以用以下几个步骤来描述：

1. 湿度感知：湿敏传感器通过感湿元件或介质来感知周围环境的湿度。感湿元件的物理性质会随着湿度的变化而变化，从而产生相应的电信号。

2. 信号转换：湿敏传感器将感知到的湿度转换为电信号。对于电容式湿敏传感器，湿度的变化会导致电容值的变化，进而产生电信号。对于电阻式湿敏传感器，湿度的变化会导致电阻值的变化，进而产生电信号。 3. 信号处理：湿敏传感器会对转换后的电信号进行处理，以便更好地反映周围环境的湿度。信号处理可以包括放大、滤波、校准等操作。

4. 输出结果：最终，湿敏传感器会将处理后的电信号转换为人们可以理解的形式，例如湿度的百分比或者电压值。这样，人们就可以通过读取传感器的输出结果来了解周围环境的湿度情况。

应用领域

湿敏传感器在许多领域中都有广泛的应用，以下是一些常见的应用领域：

• 气象观测：湿敏传感器可以用于测量大气中的湿度，为气象预报和气候研究提供数据支持。

• 农业领域：湿敏传感器可以用于农田的灌溉控制，根据土壤湿度的变化来自动控制灌溉系统的运行，提高农作物的产量和质量。
