半导体器件可靠性与失效分析微电子
半导体器件可靠性与失效分析是微电子领域的重要课题。半导体器件的可靠性是指在一定的使用环境和使用条件下,器件在规定时间内能够正常工作的概率。而失效(Failure)是指器件不能在规定的时间内正常工作。半导体器件的可靠性与失效分析旨在通过对器件的性能和可靠性进行评估和分析,找出器件失效的原因,并提出相应的改进措施,从而提高器件的可靠性。
1.可靠性评估:通过一系列实验和测试,评估器件在特定环境和使用条件下的可靠性。常见的可靠性评估方法包括寿命测试、温度循环测试、湿度测试、可靠性建模等。通过这些评估手段,可以得到器件的失效概率和失效的规律,进而为改进器件的设计和制造提供依据。
2.失效分析:失效分析是通过对失效的器件进行物理和电学特性分析,找出失效的原因和机制。常见的失效分析方法包括显微镜观察、扫描电子显微镜(SEM)、能量色散X射线光谱分析(EDX)、微动电压测量、故障注入方法等。通过失效分析可以确定故障位置和失效原因,为改进器件的设计和制造提供指导。
3.失效模式与机制研究:失效模式与机制的研究是指通过理论和实验手段,研究器件失效的模式和机制。通过对失效模式和机制的研究,可以了解器件失效的根本原因,并提出相应的改进措施。例如,晶体管的漏电流增加、介质击穿等都是半导体器件失效的常见模式和机制。
4.退化机制分析:半导体器件的寿命会随着使用时间的增加而发生退化,导致器件性能下降甚至失效。退化机制分析是指通过实验和测试,研究器件在使用过程中的退化机制。常见的退化机制包括电子迁移、电子捕捉、热失效等。通过退化机制分析可以确定退化的原因,为延长器件寿命提供参考。
半导体器件的可靠性与失效分析对于微电子行业具有重要的意义。高可靠性的器件可以减少电子产品的故障率,提高产品的性能和稳定性。同时,通过对失效原因和机制的研究,可以指导器件的设计和制造,提高器件的可靠性和寿命。因此,半导体器件的可靠性与失效分析是微电子领域一个重要的研究方向,也是推动微电子技术发展的关键之一
电子元器件的可靠性分析
发布时间:2022-09-17T14:35:08.758Z 来源:《新型城镇化》2022年18期 作者: 赵荣光
[导读] 在一类设备电路系统的规划和设计中,所有电子元件相互连接,形成一个有机整体,以确保电路能够稳定工作,确保电子设备和设备能够正常发挥功能。运行过程的可靠性是所有电子元器件的关键和基础。对于整个电路系统,如果其中一个电子元件不能正常发挥其功
能,系统将完全瘫痪。因此,相关电路系统的规划和设计人员需要高度重视电子元器件工作过程的可靠性指标,通过科学合理的选择和设
计过程,提高电子元器件在使用过程中的可靠性和稳定性,从而保证电路系统的整体功能能够正常发挥,有利于电子系统的整体稳定性和
工作安全。
赵荣光
身份证号:34222219790720xxxx
摘要:在一类设备电路系统的规划和设计中,所有电子元件相互连接,形成一个有机整体,以确保电路能够稳定工作,确保电子设备和设备能够正常发挥功能。运行过程的可靠性是所有电子元器件的关键和基础。对于整个电路系统,如果其中一个电子元件不能正常发挥
其功能,系统将完全瘫痪。因此,相关电路系统的规划和设计人员需要高度重视电子元器件工作过程的可靠性指标,通过科学合理的选择
和设计过程,提高电子元器件在使用过程中的可靠性和稳定性,从而保证电路系统的整体功能能够正常发挥,有利于电子系统的整体稳定
性和工作安全。
关键词:电子元器件;可靠性;策略
1电子元器件单元简述
通常,电子系统的组件单元可以分为两类:电子组件和电子设备。电子器件通常是指由半导体相关材料制成的基本电子相关元件单元(如二极管、晶体管和各种规模的集成电路系统)。此类组件可分为无源器件(如二极管器件)和有源器件(如晶体管和集成电路系
统)。无源型设备只需要输入信号提供的功率来执行相应的工作,不需要外部电源为相应的设备提供功率;有源型设备需要为其提供相应
功率以执行相应操作的电源设备。随着当今时代电子领域新技术和新工艺的不断进步,很难区分某些电子部件和电子设备。此外,许多现

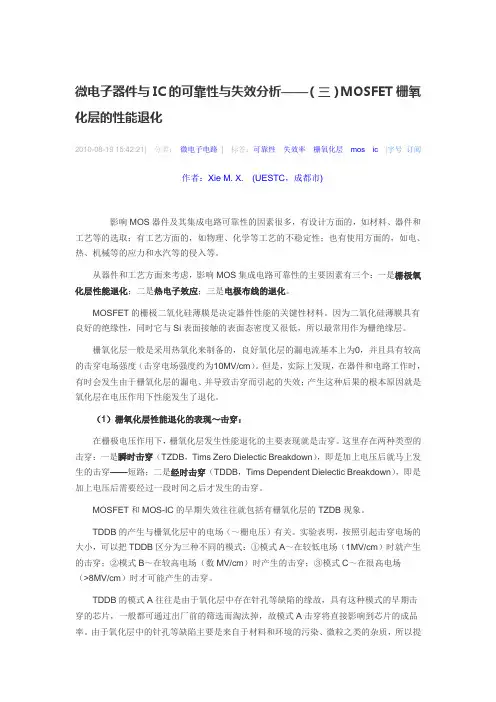

微电子器件与IC的可靠性与失效分析——(三)MOSFET栅氧化层的性能退化
2010-08-19 15:42:21| 分类: 微电子电路 | 标签:可靠性 失效率 栅氧化层 mos ic |字号 订阅
作者:Xie M. X. (UESTC,成都市)
影响MOS器件及其集成电路可靠性的因素很多,有设计方面的,如材料、器件和工艺等的选取;有工艺方面的,如物理、化学等工艺的不稳定性;也有使用方面的,如电、热、机械等的应力和水汽等的侵入等。
从器件和工艺方面来考虑,影响MOS集成电路可靠性的主要因素有三个:一是栅极氧化层性能退化;二是热电子效应;三是电极布线的退化。
MOSFET的栅极二氧化硅薄膜是决定器件性能的关键性材料。因为二氧化硅薄膜具有良好的绝缘性,同时它与Si表面接触的表面态密度又很低,所以最常用作为栅绝缘层。
栅氧化层一般是采用热氧化来制备的,良好氧化层的漏电流基本上为0,并且具有较高的击穿电场强度(击穿电场强度约为10MV/cm)。但是,实际上发现,在器件和电路工作时,有时会发生由于栅氧化层的漏电、并导致击穿而引起的失效;产生这种后果的根本原因就是氧化层在电压作用下性能发生了退化。
(1)栅氧化层性能退化的表现~击穿:
在栅极电压作用下,栅氧化层发生性能退化的主要表现就是击穿。这里存在两种类型的击穿:一是瞬时击穿(TZDB,Tims Zero Dielectic Breakdown),即是加上电压后就马上发生的击穿——短路;二是经时击穿(TDDB,Tims Dependent Dielectic Breakdown),即是加上电压后需要经过一段时间之后才发生的击穿。
MOSFET和MOS-IC的早期失效往往就包括有栅氧化层的TZDB现象。
TDDB的产生与栅氧化层中的电场(~栅电压)有关。实验表明,按照引起击穿电场的大小,可以把TDDB区分为三种不同的模式:①模式A~在较低电场(1MV/cm)时就产生的击穿;②模式B~在较高电场(数MV/cm)时产生的击穿;③模式C~在很高电场(>8MV/cm)时才可能产生的击穿。
微电子封装技术中的可靠性设计与分析
第一章:引言
随着微电子技术的迅猛发展,封装技术作为微电子技术中至关重要的一环,对于保证芯片的可靠性和稳定性起着关键作用。本文将对微电子封装技术中的可靠性设计与分析进行探讨和研究。
第二章:微电子封装技术概述
微电子封装技术是将芯片与外部环境隔离,并提供保护和连接功能的一种技术。该技术可以分为无源封装和有源封装两大类,其中无源封装主要用于电子元器件或被动元件,有源封装主要用于集成电路芯片等。
第三章:微电子封装技术中的可靠性设计
在微电子封装技术中,可靠性是至关重要的设计指标。可靠性设计需要从以下几个方面考虑:
1. 热管理:合理设计散热结构,保证芯片工作温度的稳定和可控;采用热传导材料和散热装置,有效地降低芯片温度,提高其可靠性。
2. 电磁兼容性:合理设计封装结构,以减少电磁干扰对芯片性能的影响;采用电磁屏蔽措施,提高封装结构对电磁波的屏蔽能力。 3. 机械可靠性:针对不同的应用场景和环境,选择合适的封装材料和结构,以提高封装的机械强度和抗震性能。
4. 寿命预测:通过可靠性测试和模拟,对封装结构进行寿命预测和分析,以预测其在实际使用中的可靠性水平。
第四章:微电子封装技术中的可靠性分析方法
对于微电子封装技术中的可靠性分析,可以采用以下几种方法:
1. 应力分析:通过应力分析软件模拟封装结构在不同工作状态下的应力分布情况,以评估其结构的强度和稳定性。
2. 可靠性测试:采用加速寿命测试方法,对封装结构进行长时间高负荷的可靠性测试,以评估其在实际使用中的寿命和可靠性水平。
3. 故障分析:对实际使用中出现的封装结构失效进行系统的故障分析,找出导致失效的原因,并采取相应的改进措施。
第五章:案例研究
通过对几个典型的微电子封装技术案例进行研究,分析其可靠性设计和分析方法的应用效果,以及相应的问题和改进措施。
第六章:总结与展望 本文对微电子封装技术中的可靠性设计与分析进行了系统的探讨和研究。通过合理的设计和分析方法,可以提高微电子封装技术的可靠性和稳定性,为微电子工程提供更可靠的基础。
