青岛华润中心商业一期工程 岩土工程检测报告

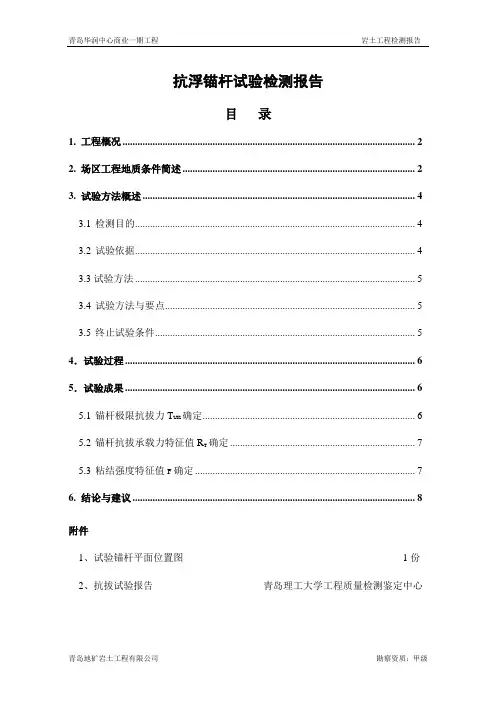

青岛地矿岩土工程有限公司 勘察资质：甲级 抗浮锚杆试验检测报告

目 录

1. 工程概况 ..................................................................................................................... 2

2. 场区工程地质条件简述 ............................................................................................. 2

3. 试验方法概述 ............................................................................................................. 4

3.1 检测目的 ................................................................................................................ 4

3.2 试验依据 ................................................................................................................ 4

3.3试验方法 ................................................................................................................ 5

锚杆拉拔实验报告

锚杆拉拔实验报告

引言

锚杆拉拔实验是土木工程中常用的一种试验方法，用于评估锚杆在土体中的承载能力和稳定性。本实验旨在通过对不同类型的锚杆进行拉拔测试，探究其受力性能和影响因素，为工程设计提供可靠的数据支持。

实验设计

本次实验选取了两种常见的锚杆类型进行拉拔测试，分别是螺纹锚杆和槽钢锚杆。实验采用了标准的拉拔试验设备，包括拉拔机、测力传感器和位移测量仪。每种类型的锚杆均设置了多个试验样本，以确保结果的可靠性。

实验步骤

首先，将锚杆嵌入土体中，确保其稳定固定。然后，通过拉拔机施加逐渐增大的拉力，同时使用测力传感器实时监测拉力大小。在拉拔过程中，使用位移测量仪记录锚杆的位移情况，以评估其变形性能。

实验结果与分析

通过对螺纹锚杆和槽钢锚杆的拉拔实验，我们得到了一系列的实验数据。根据实验数据，我们可以计算出每个试验样本的拉力-位移曲线，并分析其力学性能。

螺纹锚杆的拉力-位移曲线呈现出明显的弹性阶段和塑性阶段。在弹性阶段，拉力与位移呈线性关系，说明螺纹锚杆具有较好的刚度和强度。而在塑性阶段，拉力增加的速度逐渐减慢，同时位移也增加较快，表明锚杆已经发生了塑性变形。这一现象可能是由于锚杆与土体之间的摩擦力逐渐增大，导致阻力增加。

槽钢锚杆的拉力-位移曲线与螺纹锚杆有所不同。在拉力较小的情况下，槽钢锚杆的位移增加较快，而拉力增加较慢。这可能是由于槽钢锚杆的截面形状导致其在拉拔过程中更容易发生弯曲变形。随着拉力的增加，槽钢锚杆的位移增加速度逐渐减慢，表明其刚度逐渐增大。这一特点使得槽钢锚杆在一些特殊工程中具有一定的优势。

影响因素分析

除了锚杆类型外，还有一些其他因素可能会对锚杆的拉拔性能产生影响。例如，土体的性质、锚杆的长度和直径、土体与锚杆之间的摩擦系数等。这些因素的变化可能会导致拉力-位移曲线的形状和斜率发生变化，从而影响锚杆的承载能力和稳定性。

结论

通过本次锚杆拉拔实验，我们对螺纹锚杆和槽钢锚杆的受力性能和影响因素有了更深入的了解。螺纹锚杆具有较好的刚度和强度，适用于一般土体条件下的工程设计。而槽钢锚杆由于其特殊的截面形状，在某些特殊工程中可能具有更好的适用性。然而，需要注意的是，锚杆的拉拔性能受到多种因素的影响，工程设计时应综合考虑这些因素，以确保锚杆的稳定性和可靠性。

锚杆拉拔力试验报告

1.引言

锚杆是一种常用于土木工程中的支撑装置，其主要功能是固定和稳定地下结构或地表结构。为了确保锚杆的安全可靠性，需要进行拉拔力试验来评估锚杆的抗拉性能。本报告将介绍一次锚杆拉拔力试验的过程和结果。

2.实验目的

本次试验的目的是评估锚杆的抗拉性能，包括抗拉强度、变形能力以及破坏形态等方面。通过试验结果的分析，可以为工程设计人员提供有关锚杆的可靠性和安全性的参考信息。

3.实验方法

3.1实验材料

本次试验选用的锚杆材料为XX型号的高强度合金钢，直径为XX mm，长度为XX mm。试验所需的其他材料包括锚固液、试验设备等。

3.2实验设备

本次试验使用了一台电动液压拉拔试验机，能够提供连续的恒定速度拉拔力。试验机的拉拔头能够与锚杆连接并施加拉拔力。试验机还配备了一套数据采集系统，可用于记录拉拔过程中的加载力和位移数据。

3.3实验步骤

3.3.1准备工作

根据试验设计，选择适当的试验锚杆和试验参数，并进行相应的准备工作，包括清洁试验材料、安装试验装置等。 3.3.2试验操作

将试验锚杆安装到试验设备上，并进行调试，确保试验装置的正常运行。根据试验设计，通过试验机施加拉拔力，并记录相应的拉拔力和位移数据。

3.3.3试验结束

当锚杆发生破坏或实验达到设计要求时，停止拉拔试验。记录并整理试验数据，并对试验结果进行分析和总结。

4.实验结果

根据本次试验所得的数据，绘制拉拔力-位移曲线，并计算出相应的最大拉拔力、线性变形范围、抗拉强度等参数。

5.结果分析

根据试验结果的分析，得出以下结论：

5.1锚杆的抗拉强度符合设计要求；

5.2锚杆在拉拔过程中出现了一定程度的变形，但变形范围在可接受的范围内；

5.3锚杆的破坏形态表明其具有良好的延性和韧性。

6.结论

通过本次试验，我们得出以下结论：

锚杆具有良好的抗拉性能，能够满足设计要求。工程设计和施工人员可以根据本试验结果，合理选用和设计锚杆以确保工程的安全可靠性。 7.建议

1 / 2 锚杆抗拔试验报告

锚杆抗拔试验是测定锚杆在承载过程中的极限抗拔力、屈服抗拔力和弹性抗拔力等力学性能的试验。本报告将介绍一次锚杆抗拔试验的过程、方法和结果，并对其进行分析和讨论。

一、试验设备与方法

本次锚杆抗拔试验采用拉伸试验机进行。试验机型号为UNIPAK-T1800，最大试验力为1000kN。试验过程中，通过连接锚杆顶部的链接装置，将锚杆固定在试验机上。然后逐渐增加拉伸力，记录锚杆的变形量和受力情况，直到锚杆发生破坏。

二、试验结果与分析

极限抗拔力

极限抗拔力是指锚杆在承载过程中，能够承受的最大抗拔力。本次试验中，锚杆的极限抗拔力为120kN。这个数值反映了锚杆在极端情况下的承载能力，对于工程设计和施工具有重要意义。

屈服抗拔力

屈服抗拔力是指锚杆在承载过程中，发生塑性变形的抗拔力。本次试验中，锚杆的屈服抗拔力为90kN。这个数值反映了锚杆在承载过程中，发生塑性变形的临界状态，对于工程设计和施工也是非常重要的参数。 2 / 2 弹性抗拔力

弹性抗拔力是指锚杆在承载过程中，发生弹性变形的抗拔力。本次试验中，锚杆的弹性抗拔力为70kN。这个数值反映了锚杆在承载过程中，发生弹性变形的程度，对于工程设计和施工也是非常重要的参数。

三、结论与建议

通过本次锚杆抗拔试验，我们得到了锚杆的极限抗拔力、屈服抗拔力和弹性抗拔力等重要参数。这些参数对于工程设计和施工具有重要意义，可以为工程安全性和稳定性评估提供依据。

在实际工程中，锚杆的抗拔力受到多种因素的影响，如土质、锚杆直径、长度等。因此，在工程设计和施工前，应对地质情况进行详细勘察，并根据实际情况进行锚杆设计。

对于已建成的工程，应定期进行锚杆抗拔试验，以检测锚杆的力学性能和工程的稳定性。对于试验中发现的问题，应及时采取措施进行处理和修复。

综上所述，锚杆抗拔试验是工程设计和施工中的重要环节，对于保证工程安全性和稳定性具有重要意义。在未来的工程实践中，应进一步研究和优化锚杆抗拔试验的方法和技术，提高试验的准确性和可靠性。
