arcgis 分式标注 四分式

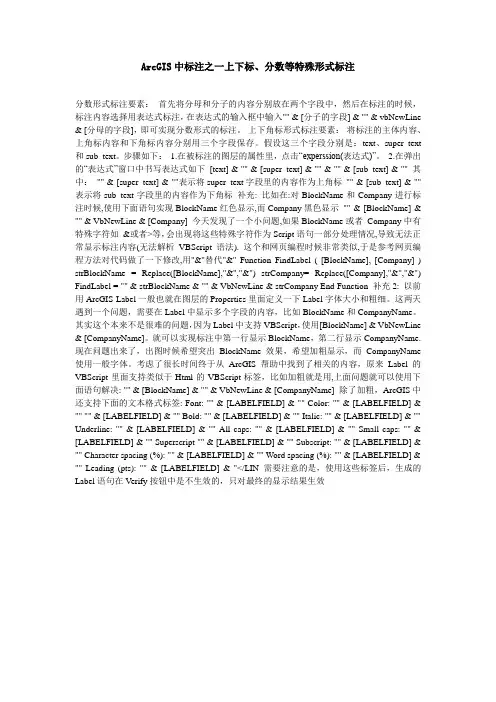

ArcGIS中标注之一上下标、分数等特殊形式标注

分数形式标注要素： 首先将分母和分子的内容分别放在两个字段中，然后在标注的时候，标注内容选择用表达式标注，在表达式的输入框中输入"" & [分子的字段] & "" & vbNewLine

& [分母的字段]，即可实现分数形式的标注。 上下角标形式标注要素： 将标注的主体内容、上角标内容和下角标内容分别用三个字段保存。假设这三个字段分别是：text、super_text和sub_text。步骤如下： 1.在被标注的图层的属性里，点击“experssion(表达式)”。 2.在弹出的“表达式”窗口中书写表达式如下 [text] & "" & [super_text] & "" & "" & [sub_text] & "" 其中： "" & [super_text] & ""表示将super_text字段里的内容作为上角标 "" & [sub_text] & ""表示将sub_text字段里的内容作为下角标 补充: 比如在:对BlockName和Company进行标注时候,使用下面语句实现BlockName红色显示,而Company黑色显示 "" & [BlockName] &

"" & VbNewLine & [Company] 今天发现了一个小问题,如果BlockName或者 Company中有特殊字符如 &或者>等，会出现将这些特殊字符作为Script语句一部分处理情况,导致无法正常显示标注内容(无法解析VBScript语法). 这个和网页编程时候非常类似,于是参考网页编程方法对代码做了一下修改,用"&"替代"&" Function FindLabel ( [BlockName], [Company] )

strBlockName = Replace([BlockName],"&","&") strCompany= Replace([Company],"&","&")

arcgis三分式标注

在ArcGIS中，三分式标注是用于地图上标注要素的一种常用方式。它将标注分为三个部分，分别是注记文本、注记线和注记框，以便清晰地呈现标注内容。

注记文本是指标注的主要内容，通常是一个地名、要素名称或某种属性信息。在三分式标注中，注记文本是位于注记线的上方，并直接与注记线相连。注记文本的位置通常是在要素的中心点或边长的中点，以便突出显示要素的位置和名称。

注记线是连接注记文本与注记框的一条线段。注记线的作用是将注记文本与要素进行连接，并保持一定的距离，以避免标注过于拥挤。注记线可以是直线或曲线，可以根据需要进行调整。在标注线的起点和终点可以设置箭头，以指示标注的方向。

注记框是用于包围注记文本的一个矩形或自定义形状。它的作用是使注记文本在地图上更加醒目，并提供更好的可读性。注记框的位置通常是在注记文本的下方或侧面，以免遮挡要素本身。注记框的样式可以根据需求进行自定义，比如颜色、边框样式和填充方式等。 在使用ArcGIS进行三分式标注时，可以通过以下几个步骤进行设置：

1.打开ArcGIS软件，加载需要进行标注的地图数据。

2.在“标注工具栏”中选择“标注”工具，并选择要进行标注的要素图层。

3.在标注工具栏中选择“三分式标注”按钮，然后点击地图上的某个要素进行标注。

4.在弹出的标注属性对话框中，可以进行相关设置，如注记文本的内容、颜色、字体大小等；注记线的样式和长度；注记框的样式和填充方式等。

5.点击确定按钮后，标注就会显示在地图上的相应位置。

三分式标注具有以下几个优点：

1.清晰易读：通过将标注分为三个部分，可以使标注内容更加清晰易读，提高地图的可读性。

2.突出主要信息：注记文本作为主要内容直接显示在地图上，可以更直观地体现要素的名称或属性信息。 3.提高可视化效果：注记线和注记框可以用来突出标注内容，使之在地图上更加醒目，增强可视化效果。

4.方便编辑和调整：三分式标注可以方便地进行编辑和调整，如改变注记文本的内容、调整注记线的长度和曲率、修改注记框的样式等。

1

手把手教你如何利用ArcGIS进行复杂标注

一、标注自动生成两个属性值，并分行显示

图1为效果图，标注自动显示经度和纬度，并分行显示。图层属性如图2所示。

图1

图2

实现方法：采用Expression编程，如下图3所示。 2

图3

即在对话框输入："x=" & [x] &vbNewLine&"y="& [y]

二、标注自动按分数显示

如图4所示，要实现该效果，虚线改为实线。

图4

实现方法：

首先将分母和分子的内容分别放在两个字段中，然后在标注的时候，标注内容选择用表达式标注，在表达式的输入3

框中输入：

"" & [分子的字段] & "" & vbNewLine &

[分母的字段]

即可实现分数形式的标注。效果图如下图5所示。

图5

三、标注的文字垂直显示

如图6所示，这种方式的标注是需要通过Maplex扩展模块支持的。

图6 4

实现方法：

（1）在labeling工具箱中打开Maplex扩展模块，Label

Manager工具下选择“Use Maplex label Engine”，如图7。

图7

（2）选择需要标注的字段，选择“name”字段，如图8。

图8

（3）选择“Text Symbol”下的“Symbol，勾选“CJK”字体设置选项，如图9。 5

图9

（4）点击确定应用。

ArcGIS中的二分式标注是一种标注方式，根据地理要素的属性值将其分为两类或多类，并为其分别设置不同的标注符号。这样可以有效地减少地图上的标注数量，提高地图的可读性和美观性。在 ArcGIS 中，可以通过设置标注规则来实现二分式标注。具体步骤如下：

1. 创建一个标注要素，用于存储标注的文本和符号信息。

2. 设置标注规则，根据地理要素的属性值进行分类，并为每一类设置不同的标注符号。可以通过设置规则表达式或使用条件语句来实现分类。

3. 调整标注样式，包括字体、颜色、大小等，以使标注更加清晰易读。

4. 确定标注的位置和精度，选择适当的标注字段和位置参数，确保标注与地图内容紧密相关且不会重叠。

5. 可选地添加其他地图元素，如比例尺、图例等，以提高地图的完整性和可理解性。

通过以上步骤，可以在 ArcGIS 中实现二分式标注，有效地展示地理要素的不同属性，提高地图的可读性和美观性。
