高中物理选修3-1期末测试题1

  • 格式：doc
  • 大小：2.73 MB
  • 文档页数：28

试卷类型：A高中模块（选修3-1）学分认定考试第Ⅰ卷（选择题 共40分）一、选择题：本题共10小题，每小题4分，共40分。

在每一小题给出的四个选项中有的小题只有一个选项是正确的，有的小题有多个选项是正确的，全部选对的得4分，选不全的得2分，有错选或不选的得0分。

1．下列说法中正确的是A.电场强度为零的点，电势不一定为零B 电场强度处处相等的区域内，电势也一定处处相等C.电流在磁场中某点不受磁场力作用，则该点的磁感应强度不一定为零D.由B=F/IL 可知，B 与F 成正比，与IL 成反比2．一质量为m 的带电小球，在竖直方向的匀强电场中以初速度v 0水平抛出，小球的加速度大小为2g/3，则小球在下落h 高度过程中A ．动能增加了23 mghB ．电势能增加了13mghC ．重力势能减少了23 mghD ．机械能减少了23mgh3.如图所示，实线是一簇未标明方向的匀强电场的电场线，虚线是一带电粒子通过该电场区域时的运动轨迹，a 、b 是轨迹上的两点.若带电粒子在运动中只受电场力作用，则根据此图可知 ① 带电粒子所带电性② 带电粒子在a 、b 两点的受力方向 ③ 带电粒子在a 、b 两点的速度何处较大 ④ 带电粒子在a 、b 两点的电势能何处较大 ⑤ a 、b 两点哪点的电势较高 以上判断正确的是A ．①②⑤ B.②③④ C.③④⑤ D.①③⑤4.一平行板电容器充电后与电源断开，负极板接地。

两板间有一个正电荷固定在P 点，如图所示，以E 表示两板间的场强，U 表示电容器两板间的电压，Φ表示正电荷在P 点的电势， E P 表示正电荷在P 点的电势能，若保持负极板不动，将正极板向下移到图示的虚线位置，则A.E 变大B.E P 不变C.Φ变大D.U 不变5.饮水机是一种常见的家用电器，其工作电路可简化为如图所示的电路，其中S 是一温度控制开关，当水温升高到一定温度时，它会自动切换，使饮水机处于保温状态；R 0是饮水机加热管的电阻，R 是与加热管串联的电阻。

下表是从其说明书中摘录的一些技术数据。

(不考虑R 0、R 的电阻受温度变化的影响，表中的功率均．指加热管的功率．．．．．．．) ，当开关S 闭合时，饮水机处于何工作状态和R 0的阻值为 A ．加热，220ΩB ．加热，88ΩC ．保温，88ΩD ．保温，220Ω6．如图甲所示是一火警报警器的部分电路示意图，其中R 2为半导体热敏材料制成的传感器，其电阻R 2随温度t 变化的图线如图乙所示。

电流表为值班室的显示器，a 、b 之间接报警器。

当传感器R 2所在处出现火情时，显示器的电流I 和报警器两端的电压U 的变化情况是A ．I 变大，U 变大B ．I 变大，U 变小C ．I 变小，U 变大D ．I 变小，U 变小7．用电流表（内阻约4Ω）和电压表（内阻约3kΩ）测量电阻R 的阻值。

分别将图甲和图乙两种测量电路连到电路中，进行多次测量。

按照图甲所示电路某次的 测量情况：电流表的示数是 4.60mA ，电压表的示数是2.50V ；按照图乙所示电路某次的测量情况：电流表的示数是5.00mA ，电压表的示数是2.30V 。

比较这两次测量结果，正确的说法是A ．电阻的真实值更接近460Ω，且大于460ΩB ．电阻的真实值更接近460Ω，且小于460ΩC ．电阻的真实值更接近543Ω，且大于543ΩD ．电阻的真实值更接近543Ω，且小于543Ω8．每时每刻都有大量宇宙射线向地球射来，地磁场可以改变射线中大多数带电粒子的运动方向，使它们不能到达地面，这对地球上的生命有十分重要的意义。

假设有一个带正电的宇宙射线粒子正垂直于地面向赤道射来，在地磁场的作用下，它将 A ．向东偏转 B ．向南偏转 C ．向西偏转 D ．向北偏转9．带电粒子在匀强磁场中运动，由于受到阻力作用，粒子的动能逐渐减小（带电荷量不变，重力忽略不计），轨道如图中曲线abc 所示.则该粒子 A. 带负电，运动方向a→b→c B. 带负电，运动方向c→b→aC. 带正电，运动方向a→b→cD. 带正电，运动方向c→b→a10．质谱仪是一种测定带电粒子质量或分析同位素的重要设备，它的构造原理如图示．离子源S产生的各种不同正离子束（速度可视为零），经MN间的加速电压U加速后从小孔S1垂直于磁感线进入匀强磁场，运转半周后到达照相底片上的P点．设P到S1的距离为x，则A．若离子束是同位素，则x越大对应的离子质量越小B．若离子束是同位素，则x越大对应的离子质量越大C．只要x相同，对应的离子质量一定相同D．只要x相同，对应的离子的比荷一定相等第Ⅱ卷（非选择题共60分）二、实验题：本题共2小题，每空2分，共18分。

把答案填在题中的横线上。

11．（1）用多用表的欧姆档测量阻值约为几十kΩ的电阻R x，以下给出的是可能的操作步骤，其中S为选择开关，P 为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上。

a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆档⨯1kd．旋转S使其尖端对准欧姆档⨯100e．旋转S使其尖端对准交流500V档，并拔出两表笔__________ ________。

根据上图所示指针位置，此被测电阻的阻值约为___________Ω。

（2）下述关于用多用表欧姆档测电阻的说法中正确的是（）（A）测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量（B）测量电阻时，如果红、黑表笔分别插在负、正插孔，不会影响测量结果（C）测量电路中的某个电阻，应该把该电阻与电路断开（D）测量阻值不同的电阻时都必须重新调零12.在某实验室中测量电源的电动势和内电阻，可以提供的器材有：①待测电池：电动势E（约3V）、内电阻r（约1Ω）②电流表：量程500μA，内阻r2=400Ω③电流表：量程3A，内阻r1=0.1Ω④滑动变阻器：阻值0-600Ω，额定电流0.5A⑤滑动变阻器：阻值0-20 Ω，额定电流2.5A⑥电阻箱：9999.9Ω(1)实验电路如上图所示，根据实验目的，电路中电流表A1应选择_______，A2应选择_____，R1应选择______，R2应选择_____(请填写器材序号)。

(2)实验中改变电路中的电阻，通过多次读取两电流表的读数，用描点法拟合出电流表A2的电流I2随电流表A1的电流I1的变化的图象，如右图所示。

那么，根据图象可得电动势E的表达式为______________，内电阻r表达式为________________。

(答案只限于用R2、I y、I x及电流表的内阻r1、r2表示)三、计算题：本题共4个小题，共42分。

解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分。

有数值计算的题答案中必须明确写出数值和单位。

13.（8分）一辆电动自行车的铭牌上给出了如下的技术参数表。

请根据上表计算（1）此车电机的内阻；（2）电机正常工作时的效率；（3）在额定电压下，电机突然卡死时，电机的总功率。

14．（11分）如图所示一带电粒子以竖直向上的初速度v自A点进入场强为E，方向水平向右的匀规格后轮驱动直流电机车型26英寸额定输出功率120W 整车质量30kg 额定电压40V 最大载量120kg 额定电流 4.0A强电场。

当粒子到达B 点时，速度大小仍为v ，但方向变为水平，（重力加速度为g ）求 （1）A 、B 两点的电势差为多少？（2）从A 点运动到B 点所经历的时间为多少？15.（11分）如图所示，一个电子（电量为e ）以速度v 0垂直射入磁感应强度为B ，宽为d 的匀强磁场中，穿出磁场的速度方向与电子原来的入射方向的夹角为30°，（电子重力忽略不计） 求：（1）电子的质量是多少？（2）穿过磁场的时间是多少？（3）若改变初速度大小，使电子刚好不能从A 边射出，则此时速度v 是多少？16.（12分）在相互垂直的匀强电场和匀强磁场中,有一倾角为θ、足够长的光滑绝缘斜面，磁感应强度为B ，方向垂直于纸面向外，电场方向竖直向上.有一质量为m ，带电荷量为＋q 的小球静止在斜面顶端，这时小球对斜面的正压力恰好为零，如图所示，若迅速把电场方向反转为竖直向下，求： （1）小球能在斜面上连续滑行多远？ （2）所用时间是多少？d A Bv o高中模块学分认定考试高二物理（选修3-1）试题参考答案及评分标准2010.2 一、选择题：本题共10小题，每小题4分，共40分。

全部选对的得4分，选不全的得2分，有错选或不选的得0分。

1. AC2. AB3. B4. B5. B6. D7. D8. A9. A 10. BD二、实验题：本题共2小题，每空2分，共18分。

11.（1）c a b e 30k（2）ABC12．(1)③ , ②, ⑤, ⑥(2) E=Iy.(R2+r2)r =Iy.(R2+r2) /Ix三、计算题：本题共4个小题，共42分。

13．（8分）解：（1）P总=IU=160W…………………………………………….（2分）P热=I2r= P总-P出得r=2.5Ω…………………………………………….（2分）（2）η= P出/ P总=75 %…………………………………………….（2分）（3）P=U2/r=640 W…………………………………………….（2分）14．（11分）解：设A到B运动时间为t，带电粒子质量m,为带电量为q水平方向：Eq/m=v/t,竖直方向：g=v/t…………………（4分）得Eq=mg，m/q= E/g………………………………………………（2分）t=v/g………………………………………………………………（2分）x=v t/2ExUAB=得U AB=E v2/2g………………………………………………（3分）15．（11分）解：（1）R=d/sin300得R=2d.................... （2分）由RvmBe2v=。

得m=2Bde/ v0………………………（2分）（2）eBmTπ2=………………………（2分）得t=T/12= πd/(3v0)………………………（2分）（3）画图知R’=d,由R=m v0/Be=2d得v0’=v0/2…………………….. （3分）16.(12分)解：（1）Eq=mg………………………………………（2分）(Eq+mg)cosθ=Bq v………………………………………（2分）(Eq +mg)sinθ.x=(1/2)m v2得xθθsincos2222Bqgm=………………………………………（3分）（2）(Eq +mg)sinθ=ma得a=2g sinθ…………………………………………（3分）x=(1/2)at2得 t=qBmθcot………………………………………（2分）高二物理选修3-1综合测试题（时间100分钟满分120分）一、单项选择题（本题有5小题，每题3分，共计15分）1.下列关于电场线和磁感线的说法中，正确的是( )A、电场线和磁感线都是电场或磁场中实际存在的线B、磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的C、电场线是一条不闭合曲线，而磁感线是一条闭合曲线D、电场线越密的地方，同一试探电荷所受的电场力越大；磁感线分布较密的地方, 同一试探电荷所受的磁场力也越大2、如图AB是某电场中的一条电场线，若将正点电荷从A点自由释放，沿电场线从A到B运动过程中的速度图线如下图所示，则A、B两点场强大小和电势高低关系是（）A、BABAEEϕϕ<<；B、BABAEEϕϕ><；C、BABAEEϕϕ<>；D、BABAEEϕϕ>>；3、有一个电子射线管（阴极射线管），放在一通电直导线的上方，发现射线的径迹如图所示，则此导线该如何放置，且电流的流向如何（）A．直导线如图所示位置放置，电流从A流向BA Ba b 图10—55 B ．直导线如图所示位置放置，电流从B 流向A C ．直导线垂直于纸面放置，电流流向纸内 D ．直导线垂直于纸面放置，电流流向纸外4、一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3 h ，待机时间100 h ”，则该手机通话和待机时消耗的功率分别约为（ ） A 、1.8 W ，5.4×10 – 2 W B 、3.6 W ，0.108 W C 、0.6 W ，1.8×10 – 2 W D 、6.48×103 W ，1.94×10 2 W5、如图所示,带正电的粒子以一定的初速度v 0沿两板的中线进入水平放置的平行金属板内,d,板间电压为U,带电粒子的电荷量为q,粒子通过平行金属板的时间为t,（不计粒子的重力）,则（ ）A ．在前2t 时间内,电场力对粒子做的功为4Uq B ．在后2t 时间内,电场力对粒子做的功为Uq 83C ．在粒子下落前4d 和后4d的过程中,电场力做功之比为1：2D ．在粒子下落前4d 和后4d的过程中,电场力做功之比为2：1二、多项选择题（本题有4小题，每题4分，共计16分）6、图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a 、b 是轨迹上的两点。

合集下载

人教版高中物理选修3-1--第一章：静电场--经典题目检测(含答案)

人教版高中物理选修3-1--第一章：静电场--经典题目检测(含答案)

第一章：静电场经典题目检测(90分钟共100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．如图所示，上端固定在天花板上的绝缘轻绳连接带电小球a，带电小球b固定在绝缘水平面上，可能让轻绳伸直且a球保持静止状态的情景是( )2．如图所示，实线为三条未知方向的电场线，从电场中的M点以相同的速度飞出a、b两个带电粒子，a、b的运动轨迹如图中的虚线所示(a、b只受电场力作用)，则( )A．a一定带正电，b一定带负电B．电场力对a做正功，对b做负功~C．a的速度将减小，b的速度将增大D．a的加速度将减小，b的加速度将增大3．如图，在场强为E的匀强电场中有一个质量为m的带正电小球A悬挂在绝缘细线上，当小球静止时，细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为( )A．mgEB．3mgEC．2mgED．mg2E4．一带电粒子从某点电荷电场中的A点运动到B点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是( )A．该电场是某正点电荷电场B．粒子的速度逐渐增大;C．粒子的加速度逐渐增大D．粒子的电势能逐渐增大5．位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则( )A．a点和b点的电场强度相同B．正电荷从c点移到d点，电场力做正功C．负电荷从a点移到c点，电场力做正功D．正电荷从e点沿图中虚线移到f点电势能不变6．在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b，不计空气阻力，则( )（A．小球带负电B．电场力跟重力平衡C．小球在从a点运动到b点的过程中，电势能减小D．小球在运动过程中机械能守恒7．如图所示的匀强电场E的区域内，由A、B、C、D、A′、B′、C′、D′作为顶点构成一正方体空间，电场方向与面ABCD垂直，下列说法正确的是( )A．AD两点间电势差U AD与AA′两点间电势差U AA′相等B．带正电的粒子从A点沿路径A―→D―→D′移到D′点，电场力做正功—C．带负电的粒子从A点沿路径A―→D―→D′移到D′点，电势能减小D．带电粒子从A点移到C′点，沿对角线A―→C′与沿路径A―→B―→B′―→C′电场力做功相同8. 一个电子以速度8×106m/s从A点射入电场，从B点射出，电场的等势面和电子的运动轨迹如图所示，图中左侧前三个等势面彼此平行。

高中物理选修3-1期末测试题附答案(经典题型)

高中物理选修3-1期末测试题附答案(经典题型)

高中物理选修3-1期末测试题附答案（经典题型）一、单选题1.关于静电场，下列说法中正确的是（）A. 在电场强度为零的区域电势一定处处为零B. 两点间的电势差与零电势的选取有关C. 负电荷从电势低的点运动到电势高的点，电势能一定减少D. 根据公式U=Ed知，在匀强电场中两点间的距离越大，电势差就越大2.A、B两点各放有电量为+Q和+2Q的点电荷，A、B、C、D四点在同一直线上，且AC=CD=DB．将一正电荷从C点沿直线移到D点，则（）A. 电场力先做正功再做负功B. 电场力一直做负功C. 电场力先做负功再做正功D. 电场力一直做正功3.两个固定的等量异种点电荷所形成电场的等势面如图中虚线所示，一带电粒子以某一速度从图中a点进入电场，其运动轨迹为图中实线所示，若粒子只受静电力作用，则下列关于带电粒子的判断正确的是（）A. 粒子带正电B. b点和d点的电场强度相同C. a点和e点的电场强度不同D. 电势能先变大后变小4.在空间某区域存在一电场，x轴上各点电势随位置变化情况如图所示．-x1～x1之间为曲线，且关于纵轴对称，其余均为直线，也关于纵轴对称．下列关于该电场的论述正确的是（）A. 图中A点对应的电场强度大于B点对应的电场强度B. 图中A点对应的电势大于B点对应的电势C. 一个带正电的粒子在x1点的电势能等于在-x1点的电势能D. 一个带正电的粒子在-x1点的电势能大于在-x2点的电势能5.如图所示，P、Q是等量的正电荷，O是它们连线的中点，A、B是中垂线上的两点用E A、E B和φA、φB分别表示A、B两点的电场强度和电势，则（）A. E A一定大于E B，φA一定大于φBB. E A不一定大于E B，φA一定大于φBC. E A一定大于E B，φA不一定大于φBD. E A不一定大于E B，φA不一定大于φB6.真空中有一半径为r0的带电金属球壳，通过其球心的一直线上各点的电势φ分布如图，r表示该直线上某点到球心的距离，r1、r2分别是该直线上A、B两点离球心的距离．下列说法中正确的是（）A. A点的电势低于B点的电势B. A点的电场强度小于B点的电场强度C. A点的电场强度大于B点的电场强度D. 正电荷沿直线从A移到B的过程中，电场力做负功7.真空中大小相同的两个金属小球A、B带有等量电荷，相隔一定距离，（距离远大于小球的直径）两球之间的库仑斥力大小为F，现在用另一个跟它们大小相同的不带电金属小球，先后与A、B两个小球接触后再移开，这时A、B两球之间的库仑力大小（）A. 一定是B. 一定是C. 可能是D. 可能是8.设星球带负电，一带电粉尘悬浮在距星球表面1000km的地方，又若将同样的带电粉尘带到距星球表面2000km的地方相对于该星球无初速释放，则此带电粉尘（）A. 向星球下落B. 仍在原处悬浮C. 推向太空D. 无法判断9.在点电荷Q形成的电场中有一点A，当一个-q的检验电荷从电场的无限远处被移到电场中的A点时，电场力做的功为W，则检验电荷在A点的电势能及电场中A点的电势分别为（）A. εA=-W，U A=B. εA=W，U A=-C. εA=W，U A=D. εA=-W，U A=-10.如图所示，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中的轨迹，若电荷是从a处运动到b处，以下判断正确的是（）A. 电荷从a到b加速度减小B. b处电势能较大C. b处电势较高D. 电荷在b处速度大11.如图所示，用绝缘细线拴一个带负电的小球，让它在竖直向下的匀强电场中绕O点做竖直平面内的圆周运动，a、b两点分别是圆周的最高点和最低点，则（）A. 小球经过a点时，线中的张力最小B. 小球经过b点时，电势能最小C. 小球经过a点时，电势能最小D. 小球经过b点时，机械能最大12.如图中带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用E A、E B表示A、B两处的场强大小，φA、φB表示A、B两点的电势，则（）A. A、B两点的场强方向可能不相同B. 电场线从A指向B，所以E A＞E B，φA＞φBC. A、B同在一条电场线上，且电场线是直线，所以E A=E B，φA=φBD. 不知A、B附近的电场线分布状况，E A、E B的大小不能确定，但一定有φA＞φB13.一带电粒子在如图所示的点电荷的电场中，在电场力作用下沿虚线所示轨迹从A点运动到B点，电荷的加速度、动能、电势能的变化情况是（）A. 加速度的大小增大，动能、电势能都增加B. 加速度的大小减小，动能、电势能都减少C. 加速度增大，动能增加，电势能减少D. 加速度增大，动能减少，电势能增加14.如图示，两个固定的等量异种电荷，在它们连线的垂直平分线上有a、b、c三点，则（）A. a点场强一定比b点大B. a、b两点场强方向不相同C. a、b、c三点电势不相等D. 带电粒子在a、c连线上运动，电场力不做功二、多选题15.如图所示为匀强电场的电场强度E随时间t变化的图象．当t=0时，在此匀强电场中由静止释放一个带电粒子，设带电粒子只受电场力的作用，则下列说法中正确的是（）A.带电粒子将始终向同一个方向运动B. 2s末带电粒子回到原出发点C. 3s末带电粒子的速度为零D. 0～3s内，电场力做的总功为零16.如图所示，虚线a、b、c代表电场中一簇等势线，相邻等势线之间的电势差相等，实线为一带正电的粒子（重力不计）仅在电场力作用下通过该区域时的运动轨迹，粒子先后通过这条轨迹上的P、Q两点，对同一粒子，据此可知（）A. 三个等势线中，a的电势最高B. 粒子通过P点时的动能比通过Q点时大C. 粒子通过P点时的电场力比通过Q点时大D. 粒子在P点具有的电势能比在Q点具有的电势能大17.如图所示，实线为某一点电荷所形成的一簇电场线，a、b、c三条虚线为三个带电粒子以相同的速度从O点射入电场的运动轨迹，其中b虚线为一圆弧，AB=BC，且三个粒子的电荷量大小相等，不计粒子重力及相互作用力，则以下说法正确的是（）A.a一定是正粒子的运动轨迹，b和c一定是负粒子的运动轨迹B. 由于AB=BC，故U AB=U BCC. a对应的粒子的加速度越来越小，c对应的粒子的加速度越来越大，b对应的粒子的加速度大小不变D. b对应的粒子的质量大于c对应的粒子的质量18.两个等量异种电荷的连线和垂直平分线上有a、b、c、d四点，其中ao=co，bo=do，如图所示，下列说法正确的是（）A.b、c两点电场强度方向相同，b点电势大于c点电势B. b、d两点的场强相同，电势均为零C. a、c两点电场强度和电势均相同D. 一个质子在a点无初速释放，则它将运动到c点时速度减小为零19.如图所示，虚线是一个匀强电场的等势面，每两个相邻等势面相距2cm，实线是一带电粒子只受电场力作用下运动轨迹，则下列说法正确的是（）A.电场强度方向竖直向下，E=100V/mB. 电场强度方向水平向左，E=100V/mC. 带电粒子一定带正电D. 如果带电粒子电荷量为q=1C，则粒子在A点的电势能比B点大6J三、实验题探究题20.在“描绘小灯泡的伏安特性曲线”的实验中，实验室备有下列器材供选择：A．小灯泡（“3.0V、0.5A”）B．电流表（量程3A，内阻约为1Ω）C．电流表（量程0.6A，内阻约为5Ω）D．电压表（量程3.0V，内阻约为10kΩ）E．电压表（量程15.0V，内阻约为50kΩ）F．滑动变阻器（最大阻值为5Ω，额定电流2.0A）G．电源（电压为4.0V，内阻不计）H．电键及导线等（1）为了使实验完成的更好，电流表应选用______；电压表应选用______；（只需填器材前面的字母即可）（2）实验要求小灯泡两端的电压从零开始变化并能进行多次测量。

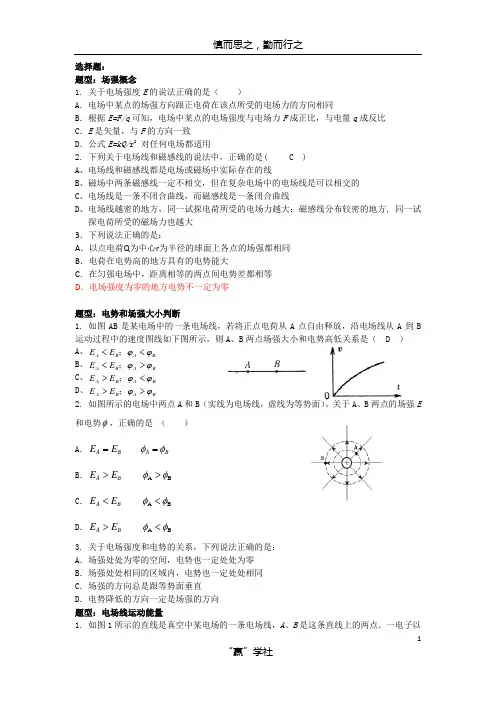

高中物理选修3-1期末题型汇总
