分布式光伏发电并网对配电网的影响

近些年来，随着我国经济的发展，前期以牺牲环境而发展经济所引发的环保问题逐渐显现，其中笼罩大半中国的雾霾问题是由于冬季采暖和发电厂发电燃煤不完全所引发的，人们迫切需要新的清洁能源，以光伏发电为代表的可再生能源走入了人们的视线，太阳能作为一种分布范围广、安全无污染的能源具有非常大的开发潜力，并且随着科技的发展，前期光伏发电并网的一系列难题逐渐得以解决，使大范围采用光伏发电成为可能，我国出台了一系列的政策鼓励分布式光伏发电的建设。文章将就分布式光伏发电并网对于电能质量的影响进行介绍并提出了应对措施。

标签：分布式光伏发电；电能质量；并网

前言

太阳能是一种分布非常广泛的能源，发展分布式光伏发电，不但能够满足用户家里的电力需要更可以将多余的电力并网卖给国家电网，产生相应的经济效益，但是由于分布式光伏发电项目小，单一发电项目电压低，如果电力并网会对电网电能质量造成一定的影响。

1 分布式光伏发电简介

1.1 光伏发电和分布式光伏发电

光伏发电是指利用太阳能光伏电池把太阳辐射能直接转变成电能的发电方式。光伏发电是当今太阳能发电的主流，所以，现在人们通常说的太阳能发电主要是指光伏发电。分布式光伏发电，是指在用户所在场地附近建设，运行方式以用户侧自发自用为主、多余电量上网、且在配电系统平衡调节为特征的光伏发电设施。分布式光伏发电遵循因地制宜、清洁高效、就进利用的原则，充分利用当地太阳能资源，替换和减少化石能源消费。

1.2 光伏发电系统组成

光伏发电系统由光伏方阵（光伏方阵由光伏组件串并联而成）、控制器、蓄电池组、逆变器等部分组成。光伏发电系统的核心部件是光伏组件，而光伏组件又是由光伏电池串并联并封装而成，它将太阳的光能直接转换为电能。光伏组件产生的电为直流电，我们可以利用，也可以用逆变器将其转换成为交流电，加以利用。从另一个角度来看，对于光伏系统产生的电能可以即发即用，也可以用蓄电池等储能装置将电能存放起来，根据需要随时释放出来使用。

第３５卷第７期　２０１３年７月　华电技术　Ｈｕａｄｉａｎ　Ｔｅｃｈｎｏｌｏｇｙ　Ｖ０１．３５　Ｎｏ．７　Ｊｕ１．２０１３　

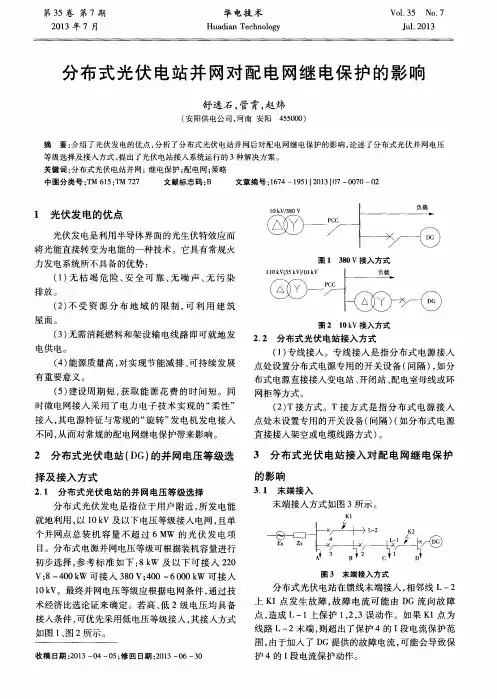

分布式光伏电站并网对配电网继电保护的影响　

舒逸石，管霄，赵炜　

（安阳供电公司，河南安阳４５５０００）　

摘要：介绍了光伏发电的优点，分析了分布式光伏电站并网后对配电网继电保护的影响，论述了分布式光伏并网电压　等级选择及接入方式，提出了光伏电站接入系统运行的３种解决方案。　关键词：分布式光伏电站并网；继电保护；配电网；策略　中图分类号：ＴＭ　６１５：ＴＭ　７２７　文献标志码：Ｂ　文章编号：１６７４—１９５１（２０１３）０７—００７０—０２　

１光伏发电的优点　

光伏发电是利用半导体界面的光生伏特效应而　

将光能直接转变为电能的一种技术。它具有常规火　

力发电系统所不具备的优势：　

（１）无枯竭危险、安全可靠、无噪声、无污染　

排放。　

（２）不受资源分布地域的限制，可利用建筑　

屋面。　

（３）无需消耗燃料和架设输电线路即可就地发　

电供电。　

（４）能源质量高，对实现节能减排、可持续发展　

有重要意义。　

（５）建设周期短，获取能源花费的时间短。同　

时微电网接人采用了电力电子技术实现的“柔性”　

接人，其电源特征与常规的“旋转”发电机发电接入　

不同，从而对常规的配电网继电保护带来影响。　负载　

一　／　———　Ｉ　／　＼＼、　

图１　３８０Ｖ接入方式　

露　

图２　１０ｋＶ接入方式　２．２分布式光伏电站接入方式　（１）专线接人。专线接入是指分布式电源接入　

点处设置分布式电源专用的开关设备（间隔），如分　布式电源直接接人变电站、开闭站、配电室母线或环　

网柜等方式。　

（２）Ｔ接方式。Ｔ接方式是指分布式电源接人　

点处未设置专用的开关设备（间隔）（如分布式电源　直接接人架空或电缆线路方式）。　

２分布式光伏电站（ＤＧ）的并网电压等级选　３分布式光伏电站接入对配电网继电保护　

择及接入方式　

２．１　分布式光伏电站的并网电压等级选择　

分布式光伏对配电网的影响与解决措施

摘要：分布式光伏顺应了经济发展的新状态，既节约了能源，又减少了煤炭资源的使用，同时避免了环境污染和噪声。然而，当大量光伏并入配电网时，谐波失真和电压不稳定等一系列问题会影响电网质量。需要深入研究光伏对配电网的影响，解决具体问题，确保配电网安全、正常、高效运行。

关键词：分布式光伏；配电网；影响；解决措施

引言

分布式光伏发电可以满足各个社会的长期发展需求，以及中国目前可持续发展的现状。但是由于发电设备和发电方式的特殊性，仍然需要解决很多问题，当分布式光伏发电并网时，会对电能质量和继电保护产生一系列影响。专业技术人员要学习高度的相关知识，可以合理确定并网容量、并网位置等因素，并与先进的机械设备相结合，保障我国电网的安全运行。其中最重要的是整个电网的维护安全、运行安全和网络损耗影响。因此，通过技术监督、协调、入网检测等方式解决相关问题，应本着可持续发展的理念，支持发电行业的进一步发展。

1分布式光伏发电并网对配电网的影响

1.1对检修安全造成的影响

用户侧并网大多数归类于分布式光伏。如果输出和负载在运行中平衡，则会导致出现隔离操作效应。对于分布式光伏系统，在维护过程中如果维护人员接入设备或电网侧中间电路，分布式光伏发电防孤岛的防护就会失灵，造成电力维护人员的现场作业出现安全问题。

1.2对网损造成的影响

分布式发电DG会降低或增加网损，这主要取决于负荷的相对大小、DG的位置、其他因素以及网络拓扑结构。当分布式电源接入负荷附近时，配电网的负荷平衡将发生变化，具体如下:首先，整个配电网的总负荷功率全部为DG，配电网至少一个负荷节点的负荷小于该节点的发电量DG，整体线损呈下降趋势，但部分线损可能会增加。其次，如果配电网中该节点DG的发电量小于负荷节点的负荷，则所有线路的损耗都会减少。

2应对措施

2.1对配电网电能质量影响的解决措施

电网对电能质量的影响主要体现在三个方面:潮流方向的变化、谐波畸变、电压波动和闪变。这三个方面的影响力都有待提高，为了解决这些问题，（1）通过在运行前将逆变器并联，防止谐波失真，可以增加配电网的发电量，增加直流侧的容量，有效降低谐波失真的影响。另一种方法是选用一种称为主动过滤的技术，通过控制和联合协调减少影响。（2）可以通过将分布式光伏发电的有效/无效功率输出控制与无效功率补偿相结合，减少闪变和电压波动的影响，或通过调整无效功率来提高光伏发电的电压质量，增加波动和闪烁的影响降低了系统电压。由于分布式光伏电压波动较大，发电能力有限，电压可在较窄范围内稳定，提高了分布式光伏并网逆变器的调节能力。

光伏发电接入对配电网低压台区线损的影响

发布时间：2022-03-29T10:10:59.228Z 来源：《福光技术》2022年5期 作者： 孙俊明[导读] 光伏发电是可再生能源的重要组成部分，由于其具有方便取能与清洁等优点，越来越多的分布式光伏发电接入了电力系统。

国网山东省电力公司滨州供电公司 山东省滨州市 256610

摘要：光伏发电是可再生能源的重要组成部分，由于其具有方便取能与清洁等优点，越来越多的分布式光伏发电接入了电力系统。虽然可再生能源具有巨大的社会与经济效益，但光伏发电具有不稳定等特性，因此对光伏发电接入配电网的稳定性分析具有重大意义。为此，本文在概述线损以及线损率的基础上，针对光伏发电介入对配电网低压台区线损的影响，进行了建模及仿真分析。

关键词：光伏发电接入；配电网；低压；台区；线损；影响

1线损以及线损率的基本概述

线路的损失是传输中的功率消耗或功率损失，功率转换以及从发电厂向用户传输电力的分布的情况。线损率可反映各种宫殿工作的经济实力和技术指标。台区线常规线损的标准是线损率在0到8％之间，采集覆盖的台区所涵盖的区域主要是指该台区含有一个覆盖，覆盖区域和消耗车站区域的总能量必须低于。总容量的一半，而线损应小于分配总容量的五分之一，或者台区总容量为零，并且台区低压表计总容量低于50度的台区为轻载，也就是线损正常台区。

2光伏发电的原理及并网典型方式

2.1光伏发电原理

单个光伏电池可视为PN节点，当它被太阳光激发时，会产生一个电子-空穴对。分布式光伏发电系统产生的电能一般不能直接供人们使用，需要通过多个环节进行转换和改进。

2.2光伏电源并网典型方式

分布式光伏发电低压配电网的典型接入方式及特点如下。（1）380V接入公共电网配电箱当光伏发电采取这种方式接入电网时，其接入容量一般不大于100kW。（2）380V接入公共电网配电室采用这种接入方式时，接入容量一般为20kW～400kW。由于该模式并网容量大，不存在单相接入，在并网点安装单相计量装置即可。这种方法需要占用配电室或箱变的低压出口开关。若预留位置不足，可能造成设备改造或新增而增加费用。这种方式一般由集体用户应用。（3）380V接入用户配电箱采用这种接入方式，其接入容量一般不大于400kW。由于这种方法需要优先考虑用户的内部负载，安装地址受用户的用电地址限制。（4）380V接入用户配电室采用这种方式并网的接入点是用户配电室，并且事先要在电网连接点安装一个双向计量装置。
