fpga 实验报告
FPGA实验报告
引言：
FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，广泛应用于数字电路设计和嵌入式系统开发中。本实验报告旨在介绍FPGA的基本原理、应用领域以及实验过程和结果。
一、FPGA的基本原理
FPGA由可编程逻辑单元（PLU）和可编程互连资源（ICR）组成。PLU是FPGA的核心，由逻辑门、寄存器和查找表等组成，通过编程可以实现不同的功能。ICR用于连接PLU之间的信号线，实现不同模块之间的通信。FPGA的可编程性使其具有灵活性和可重构性，适用于多种应用场景。
二、FPGA的应用领域
1. 数字电路设计：FPGA可以实现各种数字电路，如逻辑门、加法器、乘法器等。其可重构性使得电路设计师可以在硬件开发过程中进行快速迭代和调试，提高开发效率。
2. 通信系统：FPGA广泛应用于通信系统中的信号处理和协议转换等功能。通过编程实现不同的通信协议，提高系统的兼容性和灵活性。
3. 图像处理：FPGA在图像处理领域有着广泛的应用。通过并行计算的能力，可以实现实时图像处理和图像增强等功能，提高处理速度和效果。
4. 汽车电子：FPGA在汽车电子领域的应用越来越广泛。例如，用于驾驶辅助系统、车载娱乐系统和车身控制等方面，提高汽车的安全性和性能。
三、实验过程和结果 本次实验旨在设计一个简单的数字电路，并在FPGA上实现。首先，我们使用HDL（Hardware Description Language）编写了一个4位二进制加法器的逻辑电路描述。然后，使用FPGA开发工具将逻辑电路描述烧录到FPGA芯片中。
在实际操作中，我们按照实验指导书的步骤进行了硬件连线和编程配置。通过FPGA开发工具提供的仿真功能，我们验证了逻辑电路的正确性。在实际测试中，我们输入了两个4位的二进制数，并观察了输出结果。实验结果表明，FPGA成功实现了4位二进制加法器的功能。
国产FPGA的应用与实现
摘要:本文以国内XX微的JFM7K325T型FPGA为例，对FPGA的电源配置、模式配置、高速部分配置等进行研究并通过上板验证。
引言
FPGA由于其现场可编程的特性，广泛用于通信、雷达、数据中心、人工智能等行业，现国产化形势背景下涌现了大量的国产元器件，其中FPGA也开始实现了大规模的国产化应用，本文对国产XX微的JFM7K325T型FPGA进行了应用验证，并列出其关键配置信息。
1资源情况
JFM7K325T型FPGA资源对标xilinx的7系列FPGA XC7K325T,集成了功能强大、并可以灵活配置组合的可编程资源，用于实现输入输出接口、通用数字逻辑、数字信号处理、时钟管理等多种功能，具体资源信息见表1。
表1 FPGA资源信息
序号 名称 资源
1 逻辑单元 326080
2 Slice 50950
3 最大分布式RAM 4000
4 DSP Slice 840 5 Block RAM 18KB模块：890，最大Block RAM 16020Kb
6 CMT 10
7 PCIE2.1 1路，最高X8模式
8 GTX 16 channel
9 最大IO个数 500
2电源配置
JFM7K325T型FPGA电源由VCCINT、VCCAUX、VCCBRAM、VCCAUX_IO、VCCO、VCCADC、VCCBATT组成，其电压配置如表2所示。
表2 FPGA的电源
序号 名称 电压 说明
1 VCCINT 0.97V-1.03V 内核电源
2 VCCBRAM 0.97V-1.03V BRAM电源，通常与VCCINT连接
3 VCCAUX 1.71V-1.89V 辅助电源 4 VCCAUX_IO 1.71V-1.89V(1.8V)
1.94V-2.06V(2.0V) 辅助电源,当时
5 VCCO 1.14V-3.45V(HR)
1.14V-1.89V(HP) IO电源
fpga的毕业设计
FPGA的毕业设计
在现代科技的快速发展下，人们对于电子产品的需求也越来越高。而在电子产品的设计与开发中，FPGA（Field-Programmable Gate Array）作为一种可编程逻辑器件，扮演着重要的角色。FPGA的毕业设计则是对学生在校期间所学知识的综合应用与实践，也是对其能力与创新思维的一次考验。
一、FPGA的基本概念与应用
FPGA是一种可编程逻辑器件，其内部由大量的逻辑门、寄存器和存储单元组成。相比于传统的固定功能集成电路，FPGA具有更高的灵活性和可编程性，可以根据设计需求进行重新配置。因此，FPGA在众多领域中得到了广泛的应用，如数字信号处理、通信系统、图像处理等。
二、FPGA的毕业设计意义
1. 实践能力的检验：FPGA的毕业设计是对学生在课堂上所学知识的实践应用，通过设计与实现一个完整的FPGA项目，学生可以检验自己的实际动手能力，培养解决实际问题的能力。
2. 创新思维的培养：在FPGA的毕业设计中，学生需要进行自主思考，从设计的角度出发，提出创新的解决方案。这样的过程能够培养学生的创新思维和问题解决能力。
3. 团队合作的锻炼：FPGA的毕业设计通常需要团队合作完成，学生需要与团队成员进行密切的沟通与协作。这样的经历可以提高学生的团队合作能力和沟通技巧。
三、FPGA的毕业设计案例 1. 基于FPGA的图像处理系统设计：该设计通过FPGA实现对图像的处理和分析，如边缘检测、图像增强等。学生可以选择不同的图像处理算法，并通过FPGA的编程实现，使其能够在实时性要求较高的场景中进行图像处理。
2. 基于FPGA的音频处理系统设计：该设计通过FPGA实现对音频信号的处理和分析，如音频滤波、音频合成等。学生可以设计不同的音频处理算法，并通过FPGA的编程实现，使其能够应用于音频设备或音乐制作中。
3. 基于FPGA的嵌入式系统设计：该设计通过FPGA实现对嵌入式系统的设计与开发，如数字电路控制、数据采集与处理等。学生可以选择不同的嵌入式系统应用场景，并通过FPGA的编程实现，使其能够满足实际需求。

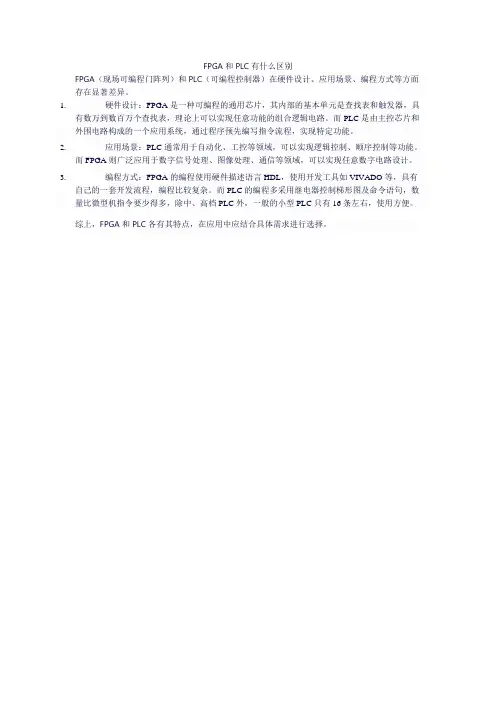

FPGA和PLC有什么区别
FPGA（现场可编程门阵列）和PLC（可编程控制器）在硬件设计、应用场景、编程方式等方面存在显著差异。
1. 硬件设计：FPGA是一种可编程的通用芯片，其内部的基本单元是查找表和触发器，具有数万到数百万个查找表，理论上可以实现任意功能的组合逻辑电路。而PLC是由主控芯片和外围电路构成的一个应用系统，通过程序预先编写指令流程，实现特定功能。
2. 应用场景：PLC通常用于自动化、工控等领域，可以实现逻辑控制、顺序控制等功能。而FPGA则广泛应用于数字信号处理、图像处理、通信等领域，可以实现任意数字电路设计。
3. 编程方式：FPGA的编程使用硬件描述语言HDL，使用开发工具如VIVADO等，具有自己的一套开发流程，编程比较复杂。而PLC的编程多采用继电器控制梯形图及命令语句，数量比微型机指令要少得多，除中、高档PLC外，一般的小型PLC只有16条左右，使用方便。
综上，FPGA和PLC各有其特点，在应用中应结合具体需求进行选择。
