四个二极管的电路

整流电路的工作原理

整流电路的工作原理是将交流信号转换为直流信号的一种电路。在交流电路中，电压的极性会随着时间的变化而反转，而直流电路中的电压则是恒定的。因此，为了将交流信号转换为直流信号，需要使用整流电路。

整流电路主要由一个二极管和负载组成。二极管是整流电路中的核心元件，它具有单向导电性，只允许电流朝着一个方向流动。当二极管处于导通状态时，电流可以从正极流向负极，而当二极管处于截止状态时，电流则无法通过。这种单向导电性使得二极管能够实现交流信号的整流和转换。

在整流电路中，通常会使用单相和三相整流电路。单相整流电路适用于单相交流电源，而三相整流电路适用于三相交流电源。

在单相整流电路中，通常采用半波整流和全波整流两种方式。半波整流电路中，电流只能在一个半周内通过二极管，因此它只能将交流信号中的一半转换为直流信号。而在全波整流电路中，采用两个二极管进行整流，可以将交流信号的全部部分转换为直流信号。

在半波整流电路中，正弦波交流电压从正半周期的零点开始，电压逐渐增加，当电压大于二极管的正向压降时，二极管会导通，电流通过二极管，负载上出现正向电压。当电压减小到小于二极管的正向压降时，二极管会截止，电流无法通过。因此，半波整流电路中只有正半周期的信号会被转换为正向电压，而负半周期的信号则被截止。

在全波整流电路中，使用两个二极管来实现整流。交流电压通过中心引线和两个二极管分流到负载上。在正半周期中，其中一个二极管导通，电流可以从二极管流向负载；而在负半周期中，另一个二极管导通，电流通过另一个二极管流向负载。因此，全波整流电路中，正、负半周期的信号都会被转换为正向电压。

除了半波整流和全波整流，还有桥式整流电路。桥式整流电路使用四个二极管组成桥式电路，可以将交流信号的正、负半周期全部转换为正向电压。桥式整流电路不仅可以实现全波整流，还可以解决由于正、负半周期交替导致的降压问题。

综上所述，整流电路通过利用二极管的单向导电特性，将交流信号转换为直流信号。不同类型的整流电路采用不同的组合方式，可以将交流信号的一部分或全部转换为正向电压。整流电路在电子设备中广泛应用，如电源变压器、充电器、电子滤波器等。通过整流电路，我们可以方便地将交流信号转换为直流信号，以满足各种电子设备对电源的需求。

整流桥就是将整流管封在一个壳内了。分全桥和半桥。全桥是将连接好的桥式整流电路的四个二极管封在一起。半桥是将四个二极管桥式整流的一半封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路， 选择整流桥要考虑整流电路和工作电压。

1.整流桥的型号及参数

常用的整流桥极其参数 参数共四项从左到右依次为

产品型号 峰值反压VRRM（V）平均电流（A） 正向压降（V）封装

常用的整流桥极其参数 参数共四项从左到右依次为

MB1S 100 0.5 1.1 MDI

MB6S 600 0.5 1.1 MDI

DF02 200 1 1.1 DIP

DF06 600 1 1.1 DIP

DF06S 600 1 1.1 DIP-S

DF1506 600 1 1.1 DIP

RB155 600 1.5 1.1 WOB

RB156 800 1.5 1.1 WOB

KBP06 600 1.5 1.1 KBP

2W06 600 2 1.1 WOB

KBPC108 800 3 1.1 KBPC1

BR36 600 3 1.1 BR3

KBL02 200 4 1.1 KBL

KBL08 800 4 1.1 KBL

KBL06 600 4 1.1 KBL

RS502 200 5 1.1 RS5

RS506 600 5 1.1 RS5

KBL602 200 6 1.1 KBL

KBL606 600 6 1.1 KBL

KBJ606 600 6 1.1 KBJ

KBPC602 200 6 1.1 KBPC6

KBPC606 600 6 1.1 KBPC

KBJ802 200 8 1.1 KBJ

KBJ806 600 8 1.1 KBJ

RS802 200 8 1.1 KBU

RS806 600 8 1.1 KBU

KBPC802 200 8 1.1 KBPC8

KBPC806 600 8 1.1 KBPC8

二极管的四种典型应用电路

二极管是一种常见的电子元件，具有单向导电性质，因此在电路中有着广泛的应用。本文将介绍二极管的四种典型应用电路。

一、整流电路

整流电路是二极管最常见的应用之一。在交流电源中，二极管可以将电流限制在一个方向上，从而实现将交流电转换为直流电的功能。整流电路通常由一个二极管和一个负载组成，二极管将正半周的电流导通，而负半周的电流则被截止。这样，负载就能够得到一个单向的电流，从而实现了直流电的输出。

二、稳压电路

稳压电路是另一个常见的二极管应用。在电路中，二极管可以通过改变其正向电压降来实现稳压的功能。稳压电路通常由一个二极管和一个电阻组成，当电压超过一定值时，二极管开始导通，从而将多余的电流导向地面，从而实现了稳压的功能。

三、开关电路

二极管还可以用于开关电路中。在开关电路中，二极管可以通过改变其正向电压降来控制电路的开关状态。当二极管导通时，电路处于开启状态，而当二极管截止时，电路处于关闭状态。开关电路通常由一个二极管和一个负载组成，通过改变二极管的导通状态来控制负载的开关。

四、信号检测电路

信号检测电路是另一个常见的二极管应用。在电路中，二极管可以通过改变其正向电压降来实现信号检测的功能。信号检测电路通常由一个二极管和一个电容组成，当信号的幅度超过一定值时，二极管开始导通，从而将信号导向负载。这样，就可以实现对信号的检测和处理。

二极管是一种非常重要的电子元件，具有广泛的应用。通过上述四种典型应用电路的介绍，我们可以更好地理解二极管的工作原理和应用场景，从而更好地应用二极管。

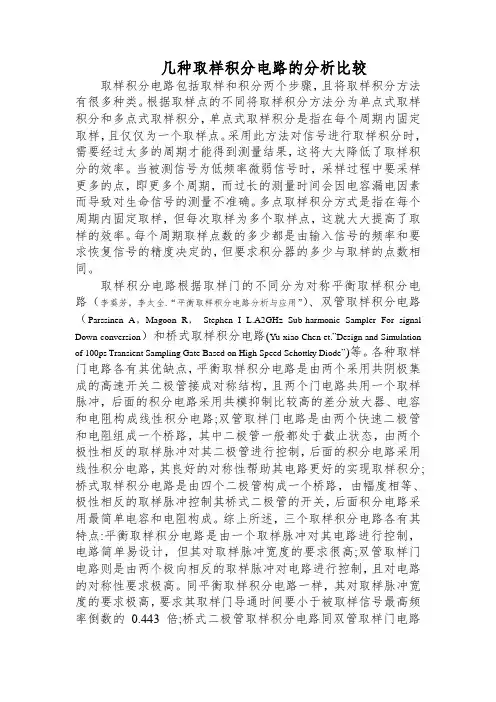

几种取样积分电路的分析比较

取样积分电路包括取样和积分两个步骤，且将取样积分方法有很多种类。根据取样点的不同将取样积分方法分为单点式取样积分和多点式取样积分，单点式取样积分是指在每个周期内固定取样，且仅仅为一个取样点。采用此方法对信号进行取样积分时，需要经过太多的周期才能得到测量结果，这将大大降低了取样积分的效率。当被测信号为低频率微弱信号时，采样过程中要采样更多的点，即更多个周期，而过长的测量时间会因电容漏电因素而导致对生命信号的测量不准确。多点取样积分方式是指在每个周期内固定取样，但每次取样为多个取样点，这就大大提高了取样的效率。每个周期取样点数的多少都是由输入信号的频率和要求恢复信号的精度决定的，但要求积分器的多少与取样的点数相同。

取样积分电路根据取样门的不同分为对称平衡取样积分电路（李葵芳，李太全.“平衡取样积分电路分析与应用”）、双管取样积分电路（Parssinen A，Magoon R， Stephen I L.A2GHz Sub-harmonic Sampler For signal

Down-conversion）和桥式取样积分电路(Yu-xiao Chen et.”Design and Simulation

of 100ps Transient Sampling Gate Based on High Speed Schottky Diode”)等。各种取样门电路各有其优缺点，平衡取样积分电路是由两个采用共阴极集成的高速开关二极管接成对称结构，且两个门电路共用一个取样脉冲，后面的积分电路采用共模抑制比较高的差分放大器、电容和电阻构成线性积分电路;双管取样门电路是由两个快速二极管和电阻组成一个桥路，其中二极管一般都处于截止状态，由两个极性相反的取样脉冲对其二极管进行控制，后面的积分电路采用线性积分电路，其良好的对称性帮助其电路更好的实现取样积分;桥式取样积分电路是由四个二极管构成一个桥路，由幅度相等、极性相反的取样脉冲控制其桥式二极管的开关，后面积分电路采用最简单电容和电阻构成。综上所述，三个取样积分电路各有其特点:平衡取样积分电路是由一个取样脉冲对其电路进行控制，电路简单易设计，但其对取样脉冲宽度的要求很高;双管取样门电路则是由两个极向相反的取样脉冲对电路进行控制，且对电路的对称性要求极高。同平衡取样积分电路一样，其对取样脉冲宽度的要求极高，要求其取样门导通时间要小于被取样信号最高频率倒数的0.443倍;桥式二极管取样积分电路同双管取样门电路相同，双端取样脉冲进行控制，但其后面由电容构成的跟踪保持电路将大大放宽了对取样脉冲宽度的要求。
