三极管电路

三极管电路计算

三极管电路的计算涉及到电流、电压和功率的计算。以下是三极管电路计算的一些常见例子：

1. 三极管放大电路计算：

- 基极电流计算：根据输入信号源提供的电压和基极电阻（RB）的数值，使用基本电路分析公式计算基极电流（IB）。

- 集电极电流计算：根据控制区（CE）的电容，使用公式IB

= IE + IC，计算集电极电流（IC）的数值。

- 集电极电压计算：根据电源电压和电路元件数值，使用电路分析公式计算集电极电压。

- 驻极点计算：根据放大倍数、输入信号源提供的电压和电路元件数值，使用放大电路公式计算驻极点。

- 频率响应计算：根据频率响应公式和电路元件数值，计算电路的频率响应。

2. 三极管开关电路计算：

- 基极电流计算：根据输入信号源提供的电压和基极电阻的数值，使用基本电路分析公式计算基极电流。

- 集电极电流计算：根据交流电源提供的电压和电路元件数值，使用电路分析公式计算集电极电流。

- 集电极电压计算：根据电源电压和电路元件数值，使用电路分析公式计算集电极电压。

这些计算仅是三极管电路设计和分析的基本步骤，实际的计算会涉及更复杂的电路和参数。因此，在进行三极管电路计算之前，应该先了解相关电路的基本原理和公式，并仔细阅读相关的电路图和电路参数。

三极管调压电路

摘要：

一、三极管调压电路简介

1.三极管的基本原理

2.三极管调压电路的作用

二、三极管调压电路的分类

1.线性稳压电路

2.开关稳压电路

三、三极管调压电路的工作原理

1.线性稳压电路的工作原理

2.开关稳压电路的工作原理

四、三极管调压电路的应用领域

1.电子设备电源供应

2.通信设备电源供应

3.电动汽车充电设备

五、三极管调压电路的发展趋势

1.高效率

2.小型化

3.智能化

正文：

三极管调压电路是一种电子电路，通过三极管来调整电压的大小，以满足不同电子设备对电源电压的需求。三极管是一种具有放大和开关功能的半导体器件，其基本原理是通过控制基极电流来调节集电极电流，从而实现对电压的控制。

三极管调压电路主要分为线性稳压电路和开关稳压电路两大类。线性稳压电路是一种模拟电路，通过调整晶体管的导通程度来实现稳压，具有输出电压噪声低、输出波动小等优点。而开关稳压电路是一种数字电路，通过控制开关器件的开关时间来调整输出电压，具有高效率、小型化等优点。

三极管调压电路的工作原理是：首先，线性稳压电路通过反馈电阻将输出电压与基准电压进行比较，然后调整晶体管的导通程度，从而使输出电压保持恒定。而开关稳压电路则通过控制开关器件的开关时间来调整输出电压，同时通过反馈电路对输出电压进行采样和调整，以实现稳压。

三极管调压电路广泛应用于电子设备电源供应、通信设备电源供应和电动汽车充电设备等领域。随着科技的进步，三极管调压电路的发展趋势表现为高效率、小型化和智能化。其中，高效率是指在保证输出电压稳定的前提下，提高电路的转换效率，减小能源损耗；小型化是指在保持电路性能不变的情况下，缩小电路体积，减轻重量；智能化是指将人工智能技术应用于调压电路，实现自动调节、远程控制等功能。

总之，三极管调压电路作为一种重要的电子电路，在各种电子设备中发挥着关键作用。

A00/2012.9.12

1 / 6

几个巧妙的电流检测电路

在电源等设备中通常需要做电流检测或反馈，电流检测通常用串联采样电阻在通过放大器放大电阻上的电压的方法，如果要提高检测精度 这地方往往要用到比较昂贵的仪表放大器，以为普通运放失调电压比较大。

下面介绍几种巧妙的廉价的电流检测电路，

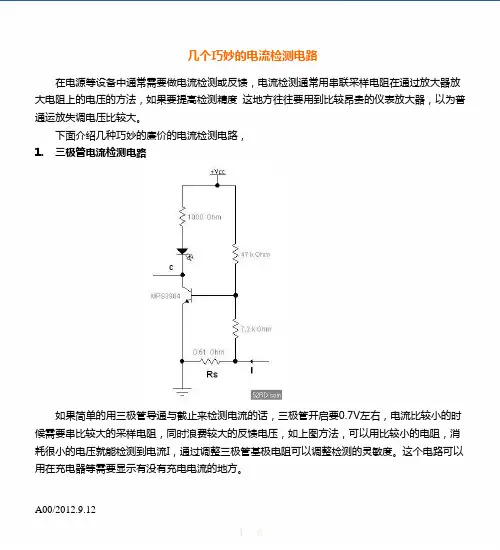

1. 三极管电流检测电路

如果简单的用三极管导通与截止来检测电流的话，三极管开启要0.7V左右，电流比较小的时候需要串比较大的采样电阻，同时浪费较大的反馈电压，如上图方法，可以用比较小的电阻，消耗很小的电压就能检测到电流I，通过调整三极管基极电阻可以调整检测的灵敏度。这个电路可以用在充电器等需要显示有没有充电电流的地方。

A00/2012.9.12

2 / 6

2. 高灵敏度电流检测电路

这个电路用两个二极管做电流采样，灵敏度非常高，电流可以做到动态范围很大，在大功率或高电压应用场合比较合适，缺点是电压需要损坏掉约1.4V。

3. TL431电流反馈电路

A00/2012.9.12

3 / 6

TL431 价格低廉，在开关电源的反馈环路大量应用，但其FB电压为2.5V，直接用做电流反馈时要很大的采样电阻，浪费电压。图中用两个TL431实现电流反馈，可以用比较小的采样电阻实现精密的电流反馈，如果还有电压反馈网络，再并上U3的电压反馈电路。

这是一个电源产品的电流检测部分，U2和R2构成一个高端电流检测电路将电流转换为电压输出，U1A和U1B构成电压跟随器，跟随器的输出电压分为两路，一路进入单片机进行AD转换，另一路送到Q2构成过流检测电路。

现在对这个电路有点不明白的地方时，U1A和U1B的用法不太理解，不知道这样用有什么好处， C2和R9在这里有什么用处呢。

另外三极管构成的过流保护电路电流的截止点能够精确么？注：Q2集电极信号是连接到单片机的IO口，检测电平

这个电路的0点电流要求准确，也就是说单片机通过AD检测到电流为0的时候，需要关断电源的输出。跟这个有关系么？

三极管稳压电路

三极管稳压电路是一种名副其实的稳压电路，它是由三极管（晶体管）作为基本的控制元件的一种稳压电路。三极管稳压电路多用于各种电子电路中，用于创造稳定的供电电压，可以将输入源的不稳定的电压稳定在一定的范围内。

三极管稳压电路一般由两个独立部分构成，一个是放大部分，一个是电源调节（稳压）部分。在放大部分，三极管是以典型的基准配置，即放大晶体管配有电阻，利用其乙醇半导体特性，不需要外接元件的电感就能形成闭合循环的线路，可以使放大电路的输出保持稳定。在电源调节（稳压）中，三极管构成了位于输入电源两端的反馈回路，称为“稳压回路”，通过电路反馈会使输出电压自动维持一个恒定的值，这就是所谓的“稳压电路”。

三极管稳压电路在大多数应用场合都具有可靠性和维护性，它只需简单的组件便可保证稳压输出，其优点是结构简单，成本低，安装也不复杂。此外，三极管只有在被激励的情况下才能工作，防止过功率的危害，因而能确保电路的可靠性。

三极管稳压电路也有一些缺点，由于其低调频率（小于1KHz），对频率超过1KHz的高频信号很容易产生失真，由于它的低效率，当输入电压大于输出电压时，会消耗很多功率，使用时要注意因素。

总的来说，三极管稳压电路不仅具有简单、直接、可靠、易于维护等优点，而且在电源模拟电路、线性应用、信号稳定等方面具有广泛的应用，是电子产品的必备元件之一。
