土木工程制图期末试卷及答案

第 1 页 共 8 页

学院

专业班级

学号

学生姓名 《土木工程制图》

试卷 考试方式 闭卷 时间（120分钟）

题 号 一 二 三 四 五 六 七 八 总分

得 分

注意： 请保留所有作图线，否则不予计分。

一、线段BC是等腰三角形ABC的底边，作出三角形ABC的V面投影。

二、作出三角形DEF上的外接圆圆心K的投影。

得分 得分

dd′e′f′efc′cab′b

第 2 页 共 8 页

学院

专业班级

学号

学生姓名 三、已知三角形ABC对H面的倾角为45°，完成该三角形的两面投影。

四、作直线CD与直线AB垂直相交于D点，C点在H面上。且直线CD与OY轴距离为30mm，与H面倾角45°。

得分 得分

a′cab′bObaYHXYWZa″b″

第 3 页 共 8 页

学院

专业班级

学号

学生姓名 五、完成带切口正圆锥的三面投影。(禁用45°线)

六、根据两面视图补画第三面视图。(禁用45°线)

得分 得分

第 4 页 共 8 页

学院

专业班级

学号

学生姓名 七、画出构件的1-1断面图、2-2剖面图和3-3断面图。(总

八、求作全剖的主视图。

得分

得分

132132

第 5 页 共 8 页

学院

专业班级

学号

学生姓名 《土木工程制图》答案

试卷 考试方式 闭卷 时间（120分钟）

注意： 请保留所有作图线，否则不予计分。

一、线段BC是等腰三角形ABC的底边，作出三角形ABC的V面投影。

1. 过BC直线中点作正平线垂直BC，

2. 过BC直线中点作水平线垂直BC，由此完成BC直线中垂面投影 ；

3. A点在该中垂面上，作出a′；

中国石油大学函授生考试试卷

课程 土木工程制图 教师 2011/2012学年 第1 学期

班级2010土木 姓名____________ 成 绩_______

一、单项选择题(本大题共10小题，每小题2分，共20分)

在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

1.三角形平面的三个投影均为缩小的类似形，该平面为( )

A.水平面 B.正平面

C.侧平面 D.一般位置平面

2.在楼层结构平面图中，楼梯板的代号为( )

A.LTB B.KB

C.TB D.B

3.在土木工程图中，画尺寸线应采用的线型为( )

A.细虚线 B.细实线

C.中实线 D.中虚线

4.材料图例表示( )

A.自然土 B.素土夯实

C.三合土 D.混凝土

5.平圆柱螺旋面被一同轴的小圆柱面所截，截交线为( )

A.圆 B.椭圆

C.圆柱螺旋线 D.直线

6.在钢筋混凝土构件详图中，3号光圆钢筋的符号为( )

A. B.

C. D.

7.楼层结构平面图表达的主要内容为( )

A.门窗型号 B.梁板柱等构件布置

C.厨卫设备布置 D.家具布置

8.在土建图中，图例表示( )

A.金属 B.普通砖

C.混凝土 D.钢筋混凝土

9.平面对H投影面的最大斜度线具有特性为( )

A.垂直平面上的水平线 B.平行平面上的水平线

C.垂直平面上的正平线 D.平行平面上的正平线

10.已知物体的前视图及俯视图，所对应的左视图为( )

二、填空题(本大题共10小题，每小题3分，共30分)

1.工程上应用最广的图示方法为_________图。

2.侧平线的_________投影反映直线的实长。

3.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

第 1 页 共 8 页 学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _

密 封 线 内 不 要 答 题

———————————密———————————————封———————————————线————————————

一、 单项选择题。（每小题3分，共15分）

1．锯齿形螺纹的牙型符号是______。 （ ）

A．M B．G C．Tr D．B

2．选择正确的半剖视图。 （ ）

3．选择正确的剖视图。 （ ）

4．选择粗糙度标注错误的视图。 （ ）

A B C D

5．选择正确的断面图。 （ ）

A B C D

二、在右侧将主、俯视图改画为半剖视图。（共8分）

题 号 一 二 三 四 五 六 七 八 九 总分

得 分

阅卷人

得 分

得 分

A B C D 工学院《机械制图（Ⅱ）》课程试卷

20 ――20 学年第 2 学期

A B C

第 2 页 共 8 页 学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _

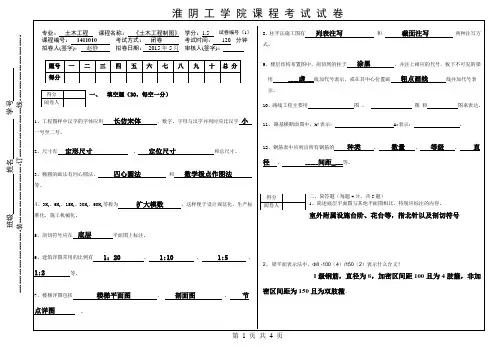

淮 阴 工 学 院 课 程 考 试 试 卷

第 1 页 共 4 页 班级 姓名 学号

----------------------------装--------------------------订----------------------线-----------------------------

一、 填空题（30，每空一分）

1、工程图样中汉字的字体应用 长仿宋体 ，数字、字母与汉字并列时应比汉字 小

一号至二号。

2、尺寸有 定形尺寸 、 定位尺寸 和总尺寸。

3、椭圆的画法有同心圆法、 四心圆法 和 数学极点作图法

等。

4、3M0、6M0、15M0、30M0、60M0等称为 扩大模数 ，这样便于设计规范化，生产标准化，施工机械化。

5、剖切符号应在 底层 平面图上标注。

6、建筑详图常用的比例有 1：20 、 1:10 、 1:5 、

1:2 等。

7、楼梯详图包括 楼梯平面图 、 剖面图 、 节点详图 。

8、柱平法施工图有 列表注写 和 截面注写 两种注写方式。

9、楼层结构布置图中，剖切到的柱子 涂黑 ，并注上相应的代号，板下不可见的梁用 ____虚___线加代号表示，或在其中心位置画 粗点画线 线并加代号表示。

10、路线工程主要用 图 、 图 和 图来表达。
