《工程制图》期末试卷含答案

第 1 页 共 6 页

《 工程制图 》课程期末考试试卷

参考答案

一、根据立体图，补齐三视图中所缺的图线。(6分)

第 2 页 共 6 页 二、看懂两视图，画出第三视图。（每题7分，共14分）

1、

2、

第 3 页 共 6 页

三、完成下列截断体的三面投影。(15分)

四、画出被截切回转体的第三视图。 (10分)

第 4 页 共 6 页 五、根据两视图，求作左视图（15分）

六、标注出下列组合体的尺寸（尺寸数值从图中按1：1量取，并取整数）（12分）

第 5 页 共 6 页 七、在指定位置，将主视图改画成全剖视图。

(10分)

第 6 页 共 6 页 八、根据立体图，画组合体的三视图，尺寸从立体图中按1：1量取。 （18分）

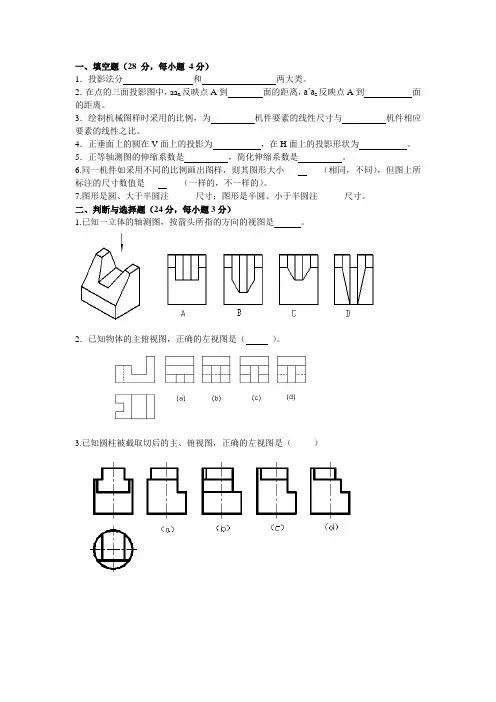

一、填空题（28 分，每小题 4分）

1．投影法分

和 两大类。

2．在点的三面投影图中，aax反映点A到 面的距离，a’az反映点A到 面的距离。

3．绘制机械图样时采用的比例，为 机件要素的线性尺寸与 机件相应要素的线性之比。

4．正垂面上的圆在V面上的投影为 ，在H面上的投影形状为 。

5．正等轴测图的伸缩系数是 ，简化伸缩系数是 。

6.同一机件如采用不同的比例画出图样，则其图形大小___ ___（相同，不同），但图上所标注的尺寸数值是___ ___（一样的，不一样的）。

7.图形是圆、大于半圆注______尺寸；图形是半圆、小于半圆注______尺寸。

二、判断与选择题（24分，每小题3分）

1.已知一立体的轴测图，按箭头所指的方向的视图是 。

2．已知物体的主俯视图，正确的左视图是（ ）。

3.已知圆柱被截取切后的主、俯视图，正确的左视图是（ ）

4．已知主视图和俯视图，正确的左视图是（ ）。

5. 已知平面与V面的倾角为30°，正确的投影图为 。

6．图示断面的正确画法是（ ）。

7.判断下列各图是否表示平面。

8．正确的左视图是（ ）。

三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。（20 分）

四、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。（28 分）

线段AB线段BC线段CD平面P平面Q平面R线线线面面面

二、判断与选择题（24分，每小题3分）

1.C 2.B 3.C 4.C 5.(2) 6.C 7. 否，否，是，否；8.D

三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。（20 分）

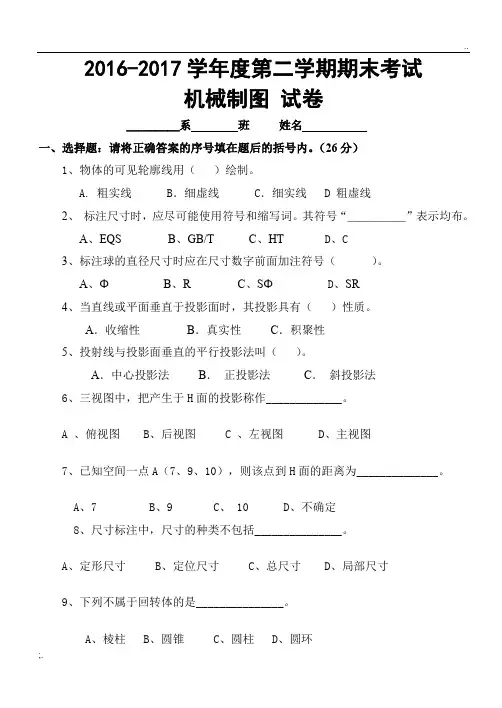

1 2016-2017学年度第二学期期末考试

机械制图 试卷

_________系 班 姓名

一、选择题：请将正确答案的序号填在题后的括号内。（26分）

1、物体的可见轮廓线用（ ）绘制。

A. 粗实线 B．细虚线 C．细实线 D 粗虚线

2、 标注尺寸时，应尽可能使用符号和缩写词。其符号“＿＿＿＿＿”表示均布。

A、EQS B、GB/T C、HT D、C

3、标注球的直径尺寸时应在尺寸数字前面加注符号（ ）。

A、Φ B、R C、SΦ D、SR

4、当直线或平面垂直于投影面时，其投影具有（ ）性质。

A．收缩性 B．真实性 C．积聚性

5、投射线与投影面垂直的平行投影法叫（ ）。

A．中心投影法 B． 正投影法 C． 斜投影法

6、三视图中，把产生于H面的投影称作_____________。

A 、俯视图 B、后视图 C 、左视图 D、主视图

7、已知空间一点A（7、9、10），则该点到H面的距离为______________。

A、7 B、9 C、 10 D、不确定

8、尺寸标注中，尺寸的种类不包括_______________。

A、定形尺寸 B、定位尺寸 C、总尺寸 D、局部尺寸

9、下列不属于回转体的是_______________。

A、棱柱 B、圆锥 C、圆柱 D、圆环 2 10、在下列四种说法中，选择一种正确的答案。 （ ）

A. AB是正垂线，BC是铅垂线，CD是侧垂线。

B. AB是侧平线，BC是一般位置直线，CD是水平线。

..

;. 2016-2017学年度第二学期期末考试

机械制图 试卷

_________系 班 姓名

一、选择题：请将正确答案的序号填在题后的括号内。（26分）

1、物体的可见轮廓线用（ ）绘制。

A. 粗实线 B．细虚线 C．细实线 D 粗虚线

2、 标注尺寸时，应尽可能使用符号和缩写词。其符号“＿＿＿＿＿”表示均布。

A、EQS B、GB/T C、HT D、C

3、标注球的直径尺寸时应在尺寸数字前面加注符号（ ）。

A、Φ B、R C、SΦ D、SR

4、当直线或平面垂直于投影面时，其投影具有（ ）性质。

A．收缩性 B．真实性 C．积聚性

5、投射线与投影面垂直的平行投影法叫（ ）。

A．中心投影法 B． 正投影法 C． 斜投影法

6、三视图中，把产生于H面的投影称作_____________。

A 、俯视图 B、后视图 C 、左视图 D、主视图

7、已知空间一点A（7、9、10），则该点到H面的距离为______________。

A、7 B、9 C、 10 D、不确定

8、尺寸标注中，尺寸的种类不包括_______________。

A、定形尺寸 B、定位尺寸 C、总尺寸 D、局部尺寸

9、下列不属于回转体的是_______________。

A、棱柱 B、圆锥 C、圆柱 D、圆环 ..

;. 10、在下列四种说法中，选择一种正确的答案。 （ ）

A. AB是正垂线，BC是铅垂线，CD是侧垂线。
