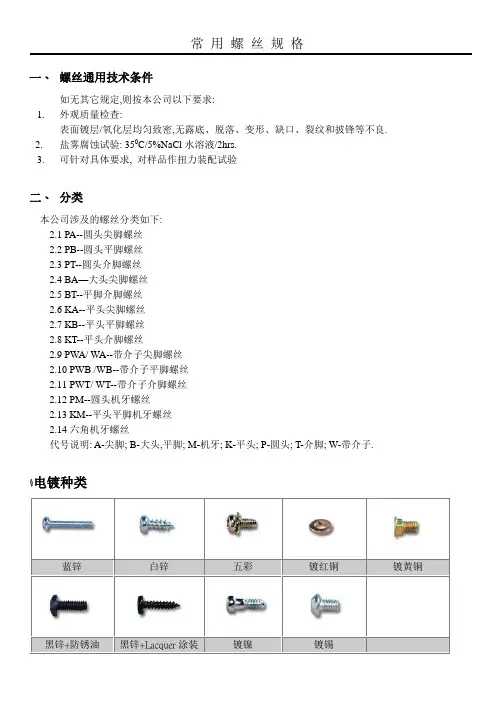

常 用 螺 丝 规 格
一、 螺丝通用技术条件
如无其它规定,则按本公司以下要求:
1. 外观质量检查:
表面镀层/氧化层均匀致密,无露底、脱落、变形、缺口、裂纹和披锋等不良.
2. 盐雾腐蚀试验: 350C/5%NaCl水溶液/2hrs.
3. 可针对具体要求, 对样品作扭力装配试验
二、 分类
本公司涉及的螺丝分类如下:
2.1 PA--圆头尖脚螺丝
2.2 PB--圆头平脚螺丝
2.3 PT--圆头介脚螺丝
2.4 BA—大头尖脚螺丝
2.5 BT--平脚介脚螺丝
2.6 KA--平头尖脚螺丝
2.7 KB--平头平脚螺丝
2.8 KT--平头介脚螺丝
2.9 PWA/ WA--带介子尖脚螺丝
2.10 PWB /WB--带介子平脚螺丝
2.11 PWT/ WT--带介子介脚螺丝
2.12 PM--圆头机牙螺丝
2.13 KM--平头平脚机牙螺丝
2.14 六角机牙螺丝
代号说明: A-尖脚; B-大头,平脚; M-机牙; K-平头; P-圆头; T-介脚; W-带介子.
电镀种类
蓝锌 白锌 五彩 镀红铜 镀黄铜
黑锌+防锈油 黑锌+Lacquer涂装 镀镍 镀锡
镀铬 镀古铜 不锈钢清洗
■基本头型
常 用 螺 丝 规 格
P 头 B 头 V 头 喇叭头
R 头 T 头 O 头 H 头
C 头 F 头 I 头 IP 头
■基本槽型
十字槽 十一槽 一字槽
梅花槽 内六角槽 米字槽
精密机械牙小螺丝
*种类
1. 精密小螺丝 ( 1.4 <= d < 2.6 )
2. 特殊极微小螺丝 ( d < 1.4 )
.*头型
*螺丝公差
常 用 螺 丝 规 格
2.1 PA--圆头尖脚螺丝
实 物 图 片 结 构 示 意 图
PA--圆头尖脚螺丝标准化参数范围 unit: mm 常 用 螺 丝 规 格
No. d(名义直径) d1(内径) L(整数系列) D(头径) H(头高) Remark
1 1.4 1.0 3-7 2.5 0.8
表面黑色、镀镍,或镀锌 2 1.7 1.2 4-10 3.3 1.3
3 2 1.5 4-16 3.7 1.4
4 2.3 1.6 5-20 3.7 1.4
5 2.6 1.8 5-25 4.2 1.7
6 3 2.1 6-40 5.2 2
7 3.5 2.6 6-60 5.7 2.3
8 4 3.0 6-70 6.8 2.5
注:设计和使用中应优先选用下表中已有的螺丝规格; 如无,则应使选用的螺丝符合上表的规定参数.
2.2 PB--圆头平脚螺丝
实 物 图 片 结 构 示 意 图
PB--圆头平脚螺丝标准化参数范围 unit: mm
No. d(名义直径) d1(内径) L(整数系列) D(头径) H(头高) Remark
1 1.4 1.0 2-6 2.5 0.8
表面黑色、镀镍,或镀锌 2 1.7 1.2 3-10 3.3 1.3
3 2 1.5 3-16 3.7 1.4
4 2.3 1.6 4-20 3.7
1.4
5 2.6 1.8 4-25 4.2 1.7
6 3 2.1 4-40 5.2 2
7 3.5 2.6 4-60 5.7 2.3
8 4 3.0 4-70 6.7 2.5
注:设计和使用中应优先选用下表中已有的螺丝规格; 如无,则应使选用的螺丝符合上表的规定参数.
2.3 PT--圆头介脚螺丝
实 物 图 片 结 构 示 意 图
PT--圆头介脚螺丝标准化参数范围 unit: mm
No. d(名义直径) d1(内径) L(整数系列) D(头径) H(头高) Remark 常 用 螺 丝 规 格
1 1.4 1.0 2-6 2.5 0.8
表面黑色、镀镍,或镀锌 2 1.7 1.2 3-10 3.3 1.3
3 2 1.5 3-16 3.7 1.4
4 2.3 1.6 4-20 3.7 1.4
5 2.6 1.8 4-25 4.2 1.7
6 3 2.1 4-40 5.2 2
7 3.5 2.6 4-60 5.7 2.3
8 4 3.0 4-70 6.8 2.5
注:设计和使用中应优先选用下表中已有的螺丝规格; 如无,则应使选用的螺丝符合上表的规定参数.
2.4 BA—大头尖脚螺丝
实 物 图 片 结 构 示 意 图
BA—大头尖脚螺丝准化参数范围 unit: mm
No. d(名义直径) d1(内径) L(整数系列) D(头径) H(头高) Remark
1 2 1.5 3-16 4.1 1.4
2 2.3 1.6 4-20 4.7 1.4
3 2.6 1.8 4-25 5.3 1.7
4 3 2.1 4-40 6.2 2
5 3.5 2.6 4-60 7.2 2.3
6 4 3.0 4-70 8 2.3
注:设计和使用中应优先选用下表中已有的螺丝规格; 如无,则应使选用的螺丝符合上表的规定参数.
2.5 BT—大头介脚螺丝
实 物 图 片 结 构 示 意 图
BT—大头介脚螺丝准化参数范围 unit: mm
No. d(名义直径) d1(内径) L(整数系列) D(头径) H(头高) Remark
ψ2.3 1.6 4.7 1.5
2.6 1.8 5 1.9 常 用 螺 丝 规 格
3 2.1 6 2.2
注:设计和使用中应优先选用下表中已有的螺丝规格; 如无,则应使选用的螺丝符合上表的规定参数.
2.6 KA—平头尖脚螺丝
实 物 图 片 结 构 示 意 图
KA—平头尖脚螺丝准化参数范围 unit: mm
No. d(名义直径) d1(内径)1 L(整数系列) D(头径)D Remark
1 ψ1.7 1.2 2.8
2 ψ3 2.1 5.8
注:设计和使用中应优先选用下表中已有的螺丝规格; 如无,则应使选用的螺丝符合上表的规定参数.
2.7 KB--平头平脚螺丝
实 物 图 片 结 构 示 意 图
KB--平头平脚螺丝准化参数范围 unit: mm
No. d(名义直径) d1(内径)1 L(整数系列) D(头径)D H(头高) Remark
1 ψ1.4 ψ1 ψ2.5 1
2 ψ1.7 ψ1.3 ψ3 1
3 ψ2 ψ1.5 ψ3.8 1
注:设计和使用中应优先选用下表中已有的螺丝规格; 如无,则应使选用的螺丝符合上表的规定参数.
2.8 KT----平头介脚螺丝
实 物 图 片 结 构 示 意 图 常 用 螺 丝 规 格
KT----平头介脚螺丝准化参数范围 unit: mm
No. d(名义直径) d1(内径)1 L(整数系列) D(头径)D H(头高) Remark
1 ψ1.4 ψ1 ψ2.5 1
2 ψ1.7 ψ1.3 ψ3 1
3 ψ2 ψ1.5 ψ3.8 1
注:设计和使用中应优先选用下表中已有的螺丝规格; 如无,则应使选用的螺丝符合上表的规定参数.
2.9 WA--带介子尖脚螺丝
实 物 图 片 结 构 示 意 图
WA--带介子尖脚螺丝准化参数范围 unit: mm
No. d(名义直径) d1(内径)1 L(整数系列) H(头高) Remark
1 ψ1.4 ψ1 3-7 1
黑色/
镀镍/
镀彩锌 2 ψ1.7 ψ1.3 4-10 1
3 ψ2 1.5 4-16 1.3
4 ψ2.3 1.7 5-20 1.6
5 2.6 1.9 5-25
ψ3 2.1 6-40 2
6 ψ3.5 2.5 6-60 2.5
7 ψ4 3 6-70 2.3
注:设计和使用中应优先选用下表中已有的螺丝规格; 如无,则应使选用的螺丝符合上表的规定参数.
2.10 WB/PWB--带介子平脚螺丝
实 物 图 片 结 构 示 意 图 常 用 螺 丝 规 格
WB/PWB--带介子平脚螺丝准化参数范围 unit: mm
No. d(名义直径) d1(内径)1 L(整数系列) H(头高) Remark
1 ψ1.4 ψ1 2-6 1
黑色/
镀镍/
镀彩锌 2 ψ1.7 ψ1.3 3-10 1
3 ψ2 1.5 3-16 1.3
4 ψ2.3 1.7 4-20 1.6
ψ2.6 1.9 4-25
5 ψ3 2.1 4-40 2
6 ψ3.5 2.5 4-60 2.5
7 ψ4 3 4-70 2.3
注:设计和使用中应优先选用下表中已有的螺丝规格; 如无,则应使选用的螺丝符合上表的规定参数.
2.11 WT/PWT---带介子介脚螺丝
实 物 图 片 结 构 示 意 图
WT/PWT---带介子介脚螺丝准化参数范围 unit: mm
No. d(名义直径) d1(内径)1 L(整数系列) H(头高) Remark
1 ψ1.4 ψ1 2-6 1
黑色/
镀镍/
镀彩锌 2 ψ1.7 ψ1.3 3-10 1
3 ψ2 1.5 3-16 1.3
4 ψ2.3 1.7 4-20 1.6
ψ2.6 1.9 4-25
5 ψ3 2.1 4-40 2
6 ψ3.5 2.5 4-60 2.5
7 ψ4 3 4-70 2.8
注:设计和使用中应优先选用下表中已有的螺丝规格; 如无,则应使选用的螺丝符合上表的规定参数.
2.12 PM--圆头机牙螺丝
实 物 图 片 结 构 示 意 图
