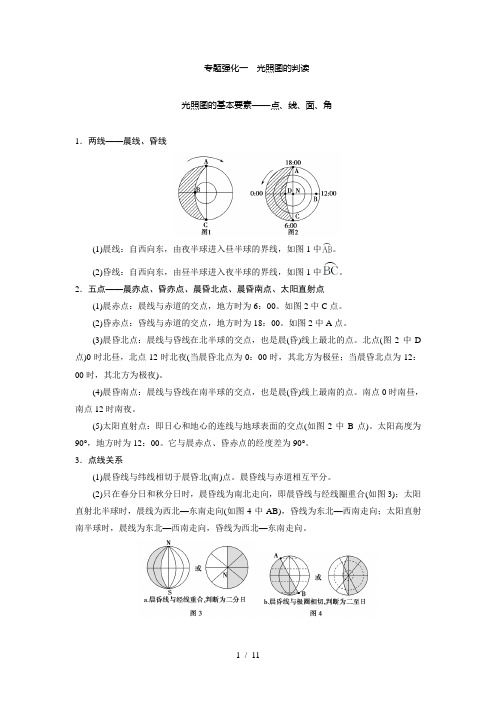

专题强化一光照图的判读光照图的基本要素——点、线、面、角1．两线——晨线、昏线(1)晨线：自西向东，由夜半球进入昼半球的界线，如图1中。
(2)昏线：自西向东，由昼半球进入夜半球的界线，如图1中。
2．五点——晨赤点、昏赤点、晨昏北点、晨昏南点、太阳直射点(1)晨赤点：晨线与赤道的交点，地方时为6：00。
如图2中C点。
(2)昏赤点：昏线与赤道的交点，地方时为18：00。
如图2中A点。
(3)晨昏北点：晨线与昏线在北半球的交点，也是晨(昏)线上最北的点。
北点(图2中D 点)0时北昼，北点12时北夜(当晨昏北点为0：00时，其北方为极昼；当晨昏北点为12：00时，其北方为极夜)。
(4)晨昏南点：晨线与昏线在南半球的交点，也是晨(昏)线上最南的点。
南点0时南昼，南点12时南夜。
(5)太阳直射点：即日心和地心的连线与地球表面的交点(如图2中B点)。
太阳高度为90°，地方时为12：00。
它与晨赤点、昏赤点的经度差为90°。
3．点线关系(1)晨昏线与纬线相切于晨昏北(南)点。
晨昏线与赤道相互平分。
(2)只在春分日和秋分日时，晨昏线为南北走向，即晨昏线与经线圈重合(如图3)；太阳直射北半球时，晨线为西北—东南走向(如图4中AB)，昏线为东北—西南走向；太阳直射南半球时，晨线为东北—西南走向，昏线为西北—东南走向。
(3)晨昏北点到北极点的纬度差＝晨昏南点到南极点的纬度差＝直射点到赤道的纬度差＝直射点的纬度度数。
(4)太阳直射点的纬度与切点的纬度之和始终等于90°(互余)。
4．面面关系(1)二至日晨昏圈平面与赤道面的夹角为66°34′。
(2)二分日晨昏圈平面与赤道面的夹角为90°。
晨昏圈平面与某一经线圈所在平面重合。
(3)地球公转轨道面始终与赤道面呈23°26′的夹角。
5．角度关系(1)二至日，晨昏圈与地轴夹角为23°26′。
(2)二分日，晨昏圈与地轴夹角为0°。
高中地理知识点：光照图的判读
光照图的判读
（1）判断南北极，通常用于俯视图，判断依据为：从地球北极点看地球的自转为逆时针，从南极看为顺时针;或看经度,东经度递增的方向即为地球自转的方向.
（2）判断节气，日期及太阳直射点的纬度晨昏圈过极点（或与一条经线重合），太阳直射点是赤道，是春秋分日；晨昏线与极圈相切，若北极圈有极昼现象为北半球的夏至日，太阳直射点为北纬23?26＇，若北极圈有极夜现象为北半球的冬至日，太阳直射点为南纬23?26＇
（3）确定地方时在光照图中，太阳直射点所在的经线为正午12 点，晨昏线所包围的白昼部分的中间经线为12 点，晨线与赤道交点经线的地方时为6 点，昏线与赤道交点经线为18 点，依据每隔15?，时间相差1 小时，每1?相差4 分钟，先计算两地的经度差（同侧相减，异侧相加），再转换成时间，依据东加西减的原则，计算出地方时。
（4）判断昼夜长短求某地的昼（夜）长，也就是求该地在纬线圈上昼（夜）弧的长度，这个长度也可由昼（夜）弧所跨的经度数来推算。
（5）判断正午太阳高度角先求所求地区与太阳直射点的纬度差，若所求地和太阳直射点在同一半球，取两地纬度之差，若所求地和太阳直射点不在同一半球，取两地纬度之和，再
用90?-两地纬度差即为所求地的正午太阳高度。
地理图形突破之二光照图的判读◆技能提升◆1.常见光照图日照图即光照图,是太阳光线照射在地球表面所形成的昼与夜的分布图。
常见光照图有侧视图、俯视图、矩形图、局部图和变式图等。
如下图所示:2.光照图判读三要素光照图的判读三要素是太阳光线、晨昏线和昼夜半球。
注意:并不是所有的光照图都具备这三个要素。
大多数图中并没有太阳光线,可以通过昼半球的分布推测太阳光线的来源;甚至有的图中没有标出昼夜半球的分布,仅已知某条线是晨昏线,这时就需要判读晨昏线,进而判断昼夜半球的分布。
3.光照图的判读方法光照图判读要抓住“点、线、面、角”的关系(1)两线——晨线、昏线①晨昏线:昼半球与夜半球的分界线。
晨昏线是球面大圆,与太阳光线垂直。
晨昏线上各地太阳高度为0°。
②晨线:由西向东,由夜半球进入昼半球的界线,如下图中。
③昏线:自西向东,由昼半球进入夜半球的界线,如右图中。
(2)六点——晨赤点、昏赤点、极昼切点、极夜切点、夜弧中点、昼弧中点光照图上的时间信息往往是隐藏着的,需要进行“挖掘”,关键在于找出并确定太阳光照图上重要的六个时间点,如下图所示:(3)点线关系①晨昏线与纬线相切于晨昏北(南)点。
晨昏线与赤道相互平分。
②只在春分日和秋分日时,晨昏线为南北走向,即晨昏线与经线圈重合(如图Ⅰ);太阳直射北半球时,晨线为西北—东南走向(如图Ⅱ中的AB),昏线为东北—西南走向;太阳直射南半球时,晨线为东北—西南走向,昏线为西北—东南走向。
③晨昏北点到北极点的纬度差=晨昏南点到南极点的纬度差=直射点到赤道的纬度差=直射点的纬度数。
④太阳直射点的纬度与晨昏线切点的纬度之和始终等于90°(互余)。
(4)面面关系①二至日时晨昏圈平面与赤道面的夹角为66°34'。
②二分日时晨昏圈平面与赤道面的夹角为90°。
晨昏圈平面与某一经线圈所在平面重合。
③地球公转轨道面始终与赤道面呈23°26'的夹角。
光照图的判读原理及方法光照图由于观察角度不同，其在平面上的投影也就不同，因此光照图可以分为俯视图、侧视图、局部图、展开图、复合图等。
总之光照图复杂多样，千变万化，往往是高考学生能力考察的重要切入点。
一．细细体会光照图的三个要点：在光照图中往往会出现一个或几个至关重要的点，它们分别是直射点、交点、切点。
这几个点往往隐藏了经度、纬度、地方时等重要条件或特征，并且相互间存在一定的关系，它们是解题的关键点。
因此读光照图时，要紧抓这几个要点，挖掘隐藏条件或信息。
1．直射点(A)：即太阳光线垂直照射的地点，该点通常有以下特征：（1）A点在昼半球，且正午太阳高度角为900（或物体的影长为一点）；（2）A点所在经线地方时为12时；（3）A点与极昼现象在同一个半球（无极昼现象或昼夜平分时，直射点纬度为00，即在赤道上）；2．交点(D、B)：即晨昏线与赤道的两个交点，该点有以下特征。
（1）交点（D）：即晨线与赤道的交点，该点所在经线地方时为6时；东侧为昼半球，西侧为夜半球；太阳高度为零。
（2）交点（B）：即昏线与赤道的交点，该点所在经线地方时为18时；东侧为夜半球，西侧为昼半球；太阳高度为零；。
3．切点(E、F)：即晨昏线与纬线圈两个切点(E、F)。
（1）切点(E、F)所在纬线圈以内的地区为极昼、极夜现象的区域；（2）切点（E）：E点所在经线地方时为0时（日期变更的自然界线）；E点有极昼现象；太阳高度为零；（3）点（F）： F点所在经线地方时为12时；F点有极夜现象；太阳高度为零；4．三个要点的位置关系：由于太阳光线与晨昏线所在平面垂直，因此直射点与交点、切点的存在以下关系：（1）交点B、D经度大小互补且位于异侧；纬度相同且均在赤道。
（2）切点E、F经度大小互补且位于异侧；纬度相同且位于异侧。
（3）直射点（A）与地方时为12时（或有极夜现象）的切点（F）经度相同。
（4）直射点（A）与两个交点（B、D）在经度上相隔900（5）直射点（A）与两个切点（E、F）在纬度上是相隔900，且纬度大小互余，直射点（A）与极昼现象在同一个半球（无极昼现象或昼夜平分时，直射点纬度为00，即在赤道上）。

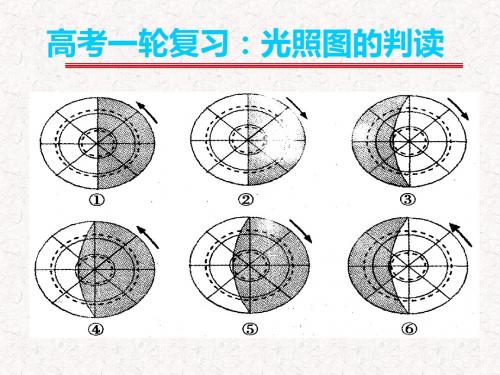

微专题一光照图的判读与绘制常有光照图的种类1．侧视图一般北极在上，南极在下，赤道为一条直线居中，晨昏线与太阳光芒垂直，并均分赤道。
二分日时，晨昏线起止于南、北两极点；二至日时，晨昏线起止于与南、北极圈相切的两切点。
以上三图在纵切面上日夜半球均分，下边的图在纵切面上日夜半球不均分。
2．极地俯视图中心为极点，外圆为赤道，虚线为南、北回归线和南、北极圈。
3．斜侧 ( 俯) 视图观察点既不在赤道上空，也不在极点上空，观察到的光照状况即为斜侧( 俯 )视图。
4．矩形投影图矩形投影图是将南北极点、南北极圈、南北回归线放大到与赤道同样长，它与实质图对比有很大的变形，离赤道越远，变形越大。
判读此类图的重点是晨昏线、极昼极夜和赤道上。
5．局部图解题时把图像增补完好，可降低解题难度。
6．地球公转轨道图在地球公转轨道图中，完好显现二分二至日的光照图，一般联合地轴方向、近期点、远日点进行判读。
7．公转轨道局部图联合公转方向和日夜散布判读。
图中暗影部分为夜半球，太阳直射在赤道上，以后太阳直射点向南挪动，可确立为9 月 23 日前后的光照图。
例 1] (2014 ·上海卷 ) 读极地投影表示图，达成(1) ～(2) 题。
图中小虚线圆为极圈，大虚线圆为回归线；弧线ACB为晨昏线，且AC段为昏线； C 点为晨昏线与极圈的切点，也是晨昏线与120°E经线的交点。
(1) 图示的日期可能是()A．3月21 日B．6月22 日C．9月23 日D．12月22 日(2) 该日中午太阳直射点的地点是()A．120°E、23°26′S B．120°E、23°26′NC．60°W、23°26′S D．60°W、23°26′N分析：第 (1) 题，依据图中0°和 120°E两条经线的散布可判断：地球自转方向为顺时针方向，则该图为南极投影表示图。
光照图的判读技巧光照图也叫日照图，即太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。
由于观察的角度不同，日照图的形式变化较多，该类试题能很好地考察学生的观察能力和分析问题能力。
一、光照图的类型：二、光照图的判读1、判断南北半球侧视图的经线通常表现为弧线，连接南北两极，通常为上北下南；俯视图中经线表现为以极点为中心呈放射状分布，纬线则显示为同心圆，通常根据地球自转方向可以判断，逆时针为北半球，顺时针为南半球；还可以根据经度变化来判断，沿东经经度变大，西经经度变小的方向为自转方向。
如图1，根据东经度数变大方向为自转方向，则图1为顺时针自转，为南半球俯视图。
2、判断晨昏线晨昏线为昼、夜半球的分界线，其有两个显著特征：一是晨昏线始终与太阳光线垂直，二是始终平分赤道。
晨昏线判断的关键是沿自转方向看，由夜到昼的为晨线，由昼到夜的则为昏线。
即“东昼为晨，西昼为昏”。
晨线与昏线组成一个大圆平分地球。
二分日晨昏线与经线圈重合，其余时间则与经线斜交。
如图1中弧AD为晨线，弧BD为昏线；图2中CD为晨线；图3中弧NAS为晨线。
3. 计算地方时太阳直射点或昼半球中央经线的地方时为12时，夜半球中央经线的地方时为0时或24时。
晨线与赤道交点的地方时为6时，昏线与赤道交点的地方时为18时，经度相差15°，地方时相差1小时，经度相差1°，地方时相差4分钟。
再结合图中给出的经度信息，可计算其他经线的地方时。
3、判断太阳直射点的坐标由于太阳光为平行光，地球是个球体，所以在某一时刻太阳仅直射地球上某一点，此点就是太阳直射点，位于昼半球正中心。
太阳直射点上正午太阳高度为90°，所在经线地方时为12时，在直射点上物体的影长为零。
太阳直射点所在的纬线可以根据晨昏线的位置来判定，晨昏线若与极圈相切，且北极圈内全部为极昼，南极圈内全部为极夜，则太阳直射北回归线；若北极圈内全部为极夜，南极圈内全部为极昼，则直射南回归线；若晨昏线与经线重合则直射赤道。
