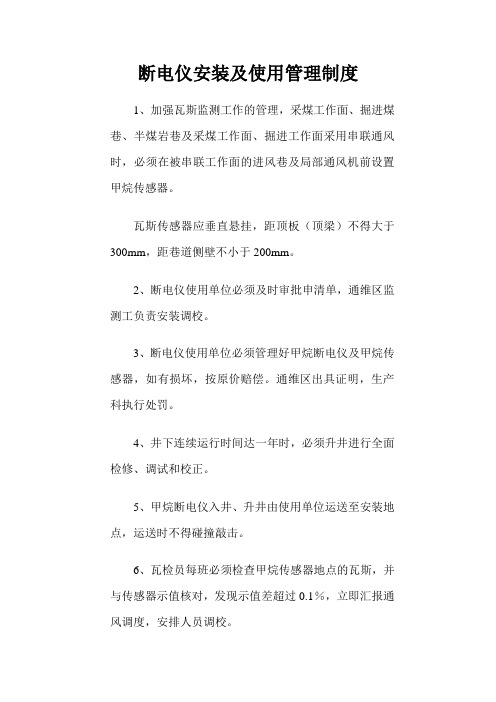

断电仪安装及使用管理制度
1、加强瓦斯监测工作的管理，采煤工作面、掘进煤巷、半煤岩巷及采煤工作面、掘进工作面采用串联通风时，必须在被串联工作面的进风巷及局部通风机前设置甲烷传感器。
瓦斯传感器应垂直悬挂，距顶板（顶梁）不得大于300mm，距巷道侧壁不小于200mm。
2、断电仪使用单位必须及时审批申清单，通维区监测工负责安装调校。
3、断电仪使用单位必须管理好甲烷断电仪及甲烷传感器，如有损坏，按原价赔偿。
通维区出具证明，生产科执行处罚。
4、井下连续运行时间达一年时，必须升井进行全面检修、调试和校正。
5、甲烷断电仪入井、升井由使用单位运送至安装地点，运送时不得碰撞敲击。
6、瓦检员每班必须检查甲烷传感器地点的瓦斯，并与传感器示值核对，发现示值差超过0.1％，立即汇报通风调度，安排人员调校。
7、甲烷断电仪必须7天进行一次调试校正，并做好记录，保证正常运行，调校人员必须持证上岗。
8、任何人听到“警报器”发出报警信号后，立即向矿调度室汇报。
安排监测人员查明原因，进行处理。
9、严禁擅自甩掉断电装置。
井下断电装置发生故障，应及时修复，否则，不得生产。
10、使用监测断电装置的工作面，严禁自动复电，只有瓦斯浓度降到《煤矿安全规程》规定浓度以下，方可人工复电。
11、采煤工作面回风落山角、掘进工作面、采煤机及综掘机，必须悬挂便携式光学甲烷检测仪。
保证检测数据的准确可靠。
12、通维区必须绘制矿井通风安全监测系统图，图上标明传感器、主机、声光箱等位置，沼气报警、断电浓度和断电范围，以及有关的通风，防灭火、防尘设施和风流方向等，系统图应根据监测装置的变化及时修改和补充。
附件：晋城煤业集团矿井安全监控系统传感器设置规范第一章总则第1条近年来，晋城煤业集团为适应多巷掘进、一次采全高等生产工艺的变革，不断创新出“全风压配合短距离局部通风”、“三进两回”等新型通风方式，与之相配套的矿井安全监控系统传感器设置发生了很大变化，为进一步规范各类传感器的设置管理，根据AQ1029－2007《煤矿安全监控系统及检测仪器使用管理规范》，特制定本规范。
本规范适用于集团公司各子、分公司所辖生产矿井、新建和改、扩建矿井。
第2条在进行采区设计、编写采掘作业规程或安全技术措施时，必须对安全监控设备的种类、数量和位置，动力开关的安设地点、信号电缆和电源电缆的敷设，控制区域等明确规定，并绘制布置图。
第二章甲烷传感器设置第3条甲烷传感器通用悬挂标准：设在巷道内的甲烷传感器应布置在巷道的上方，并应不影响行人和行车，安装维护方便。
甲烷传感器应垂直悬挂，距顶板(顶梁、屋顶)不大于300mm，距巷道侧壁（墙壁）不小于200mm。
第4条采用一条巷道回风的采煤工作面甲烷传感器设置1、用U型通风方式时，按图4-1-1所示设置：在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3。
图4-1-1 型通风方式采煤工作面甲烷传感器设置2、Y型、H型和W通风方式的采煤工作面甲烷传感器的设置见图4-2-1、4-2-2、4-2-3所示）图4-2-1 型通风方式采煤工作面甲烷传感器设置型通风方式采煤工作面甲烷传感器设置图4-2-3 型通风方式采煤工作面甲烷传感器设置第5条 采用两条巷道回风的采煤工作面甲烷传感器设置 1、传统双回风通风方式采煤工作面甲烷传感器设置见图5-1-12、“三进两回”通风方式采煤工作面甲烷传感器设置见图5-2-13图5－3－1 大套小通风方式采煤工作面甲烷传感器设置第6条设置有专用排瓦斯巷的采煤工作面甲烷传感器设置见图6-1：甲烷传感器T0、T1、T2的设置同图4-1-1；专用排瓦斯巷设置甲烷传感器T7；工作面混合回风风流处设置甲烷传感器T8。
<非保密资料>固定式交通流量采集设备传感器安装说明书Version 1.02009-08-01Written By 开发部&工程部武汉路安电子科技有限公司 2009-2010©All Rights Reserved目录1.前言 (2)1.1.手册编制目的 (2)1.2.文档主要内容 (2)2.微型地埋线圈 (2)2.1.安装位置选择 (2)常规安装 (2)紧急停车带 (4)匝道 (4)2.2.安装工艺 (5)2.3.电气连接 (6)直接连接模式 (6)中转连接模式 (7)前置放大器连接模式 (8)1.前言1.1.手册编制目的本文档由武汉市路安电子科技有限公司组织编写，本文档面对对象主要是系统集成商、施工承包商等，目的是介绍我公司车检设备中采用的各类传感器的安装方式，以保证工程质量同一性。
本文档编制依据为开发部门开发文档，并加入了工程部门施工经验和意见。
由于新产品的开发和施工经验的积累，在本文档制作完成后，本公司保留对文档内容进行更正和修改的权利。
请使用者注意文档的制作时间和版本。
1.2.文档主要内容本文档包括我公司三类主要传感器的安装方式：微型地埋线圈、桥梁型地埋线圈、超声波探头。
对于每类传感器，主要介绍传感器在道路上的安装位置选择、安装结构和工艺以及电气连接。
2.微型地埋线圈2.1.安装位置选择常规安装通常情况下，一个车道内需要安装四个微型线圈以完成对车辆的检测。
四枚线圈分别为AM、AS、BM、BS。
其中，AM和AS处于同一横向位置，BM和BS处于同一横向位置，两组线圈呈前后布设，形成两个检测断面。
两个M线圈安装于道路中线附近，是主要的检测线圈，两个S线圈则安装于道路边线，超车方向上，用于检测因超车而离开道路主线的车辆。
以常规车道3.75米为例，S线圈安装于超车道分隔线（左侧车道线）以右800毫米处，M线圈安装于S线圈以右1400毫米处。
如果车道宽度不是标准的3750毫米，则可以酌情调整S和M的位置。
传感器的安装标准Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT一、传感器安设标准1、回采工作面传感器安装位置：上隅角安装T0传感器；往外10米范围内安设T1传感器；在回风口10—15米处安设T2瓦斯、温度、CO传感器；当回采顺槽巷道大于1000米时，安装T中传感器。
2、开掘工作面的传感器安设位置：在风筒出口对帮距工作面迎头3-5米处,安设T1传感器，距回风口10—15米处安设T2传感器，当掘进到1000米时，安装T中传感器。
3、双巷掘进期间工作面、回风流安设甲烷传感器标准同开掘工作面的传感器安设标准相同，另外需在两工作面混合回风流中安设一台甲烷传感器。
4、开掘工作面开口5米时，可只在工作面安设T1传感器，但巷道推进到30米起必须安设T2传感器；采煤工作面推进到停采线附近，而采到T1、T2传感器相距不足50米时，可只安设T1传感器，但采掘工作面的断电功能必须贯穿整个生产过程，即从开始到结尾全过程具备断电功能。
5、采区回风巷安设甲烷、CO、风速传感器。
6、井下各机电硐室需安设温度传感器，报警值≥34℃。
7、甲烷、温度、CO传感器应垂直吊挂，距顶板（顶梁）不得大于300mm，距巷道侧壁不小于200mm。
风速传感器应设置在巷道前后10米无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的地点，其悬挂应采用硬连接方式固定，风速检测口应垂直于风流方向。
8、带式输送机滚筒下风侧10-15m处应设置烟雾、一氧化碳传感器。
9、开关量传感器的设置：（1）主要通风机、局部通风机必须设置设备开停传感器。
（2）采区主要进回风巷道中的主要风门必须设置风门传感器。
当两道风门同时打开时，发出声光报警信号。
（3）掘进工作面局部通风机的风筒上应安设风筒传感器，风筒传感器须设置在距掘进面不超过20米处。
（4）必须通过在被控开关的负荷侧设置馈电传感器或在被控开关内取馈电状态接点信号的方式可靠监测被控开关的馈电状态。
1．风速传感器，见表10.5。
表10.5 风速传感器配置2．一氧化碳传感器，见表10.6。
表10.6 一氧化碳传感器配置3、压力传感器，见表10.7。
表10.7 压力传感器配置4．温度传感器，见表10.8。
表10.8 温度传感器配置5．负压传感器，见表10.9。
表10.9 负压传感器配置6．煤位传感器，见表10.10。
表10.10 煤位传感器配置7．烟雾传感器，见表10.11。
表10.11 烟雾传感器配置8．设备开停传感器，见表10.12。
表10.12 设备开停传感器配置9．风筒传感器，见表10.13。
表10.13 风筒传感器配置10．风门传感器，见表10.14。
表10.14 风门传感器配置11．粉尘传感器，见表10.15。
表10.15 粉尘传感器配置12．多参数传感器用于矿井瓦斯抽采浓度(C)、负压(P)、温度(T)、压差(H)、标准状态(温度20℃，大气压力100kPa)下的纯瓦斯流量(A)和混合量(L)等参数的检测和计算。
见表10.16。
表10.16 多参数传感器配置13．断电仪及馈电状态传感器本设计选择的远程断电器(KDG2型)带有馈电功能，因此合并安装。
见表10.17。
表10.17 断电仪及馈电状态传感器配置14．湿度传感器，见表10.18。
表10.18 湿度传感器配置15．氧气传感器，见表10.19。
表10.19 氧气传感器配置16．二氧化碳传感器，见表10.20。
表10.20 二氧化碳传感器配置安全监控系统及传感器布置图见大图。
断电控制图示意图见图10.3。
图10.3 断电控制示意图所选KDG2型远程断电器具有断电和馈电功能，实现断电控制过程为：工作面或掘进面相应的瓦斯传感器监测信号通过监控分站送达监控主机，监控系统进行识别，若瓦斯浓度达到断电值则发出控制信号并通过分站控制端口发出断电信号给断电仪，断电仪动作使工作面或掘进面相应配电点总开关跳闸断电，实现瓦斯超限断电闭锁功能，同时断电仪监测并反馈瓦斯电闭锁配电总开关是否真正断电信号并通过分站转发给监控主机，在监控主机上即可监测到是否真正实现了实现瓦斯超限断电闭锁功能。
