人工挖孔桩开挖深度

人工挖孔桩挖孔方法
（1）当桩净距小于2倍桩径且小于2.5m时，应采用间隔开挖。

排桩跳挖的小施工净距不得小于4.5m，孔深不宜大于40m．
（2）挖土由人工从上到下逐层用镐、鍬进行，遇坚硬土层用锤、钎破碎，挖土次序为先挖中间部分后周边，按设计桩直径加2倍护壁厚度控制截面，允许尺寸误差3cm．每节的高度根据土质好坏、操作条件而定，一般以0.5-1.0m为宜。

扩底部分采取先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形。

弃土装入活底吊桶或罗筐内。

垂直运输，在孔上口安支架、工字轨道、电葫芦或搭三木搭，用1～2t慢速卷扬机提升。

吊至地面上后用机动翻斗车或手推车运出。

地下水采取随挖随用吊桶（用土堵缝隙）将泥水一起吊出。

大量渗水，在一侧挖集水坑，用高场程潜水泵排出桩孔外。

地下水位较高时，应先采用统一降水的措施，再进行开挖。

逐层往下循环作业，将桩孔挖至设计深度，清除虚土，检查土质情况，桩底应支承在设计所规定的持力层上。

1。

人工挖孔桩超过多少米需要专家论证
人工挖孔桩超过5米需要专家论证。

1、施工企业应组织专家组对地下室开挖深度大于5m（含5m）、三层（含三层）以上或地质条件进行论证，虽然深度不超过5m （含5m），但周边环境和地下管线极其复杂。

2、开挖深度超过16m的人工挖孔桩工程属于风险大于一定规模的局部工程，也需要专家论证。

3、施工企业专业工程师编制的安全专项施工方案，由施工企业技术部门专业技术人员和监理单位专业监理工程师审核。

审查通过后，由施工企业技术负责人和监理单位总监理工程师签字。

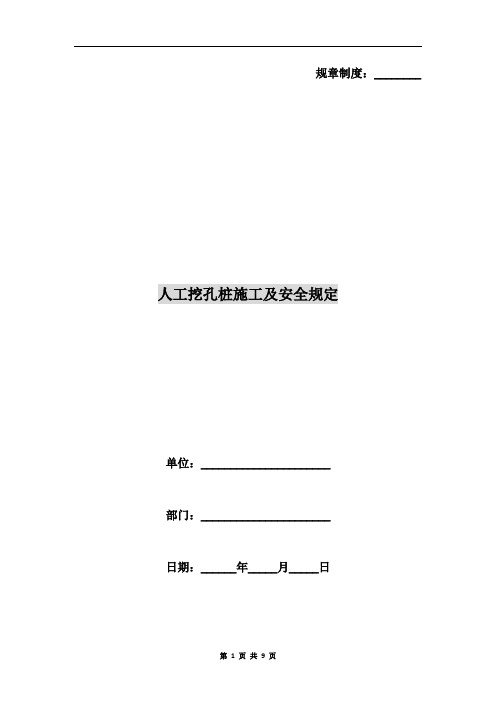

规章制度：________ 人工挖孔桩施工及安全规定单位：______________________部门：______________________日期：______年_____月_____日第1 页共9 页人工挖孔桩施工及安全规定第一节一般规定人工挖孔灌注桩（简称挖孔桩，下同）适用于工程地质和水文地质条件较好且持力层埋藏较浅、单桩承载力较大的工程。

如没有可靠的技术和安全措施，不得在地下水位高（特别是存在承压水时）的砂土、厚度较大的淤泥和淤泥质土层中进行挖孔桩施工。

2、挖孔桩的孔深一般不宜超过25m。

当桩长L≤8m时，桩身直径（不含护壁，下同）不应小于0.8m，当桩长为8mL≤15m时，桩身直径不应小于1.0m，当桩长为15mL≤2m时，桩身直径不应小于1.2m，当桩超过20m时，桩身直径应适当加大。

当桩间净距小于4.5m时，必须采用间隔开挖。

排桩跳挖的最小施工间距也不得小于4.5m。

挖孔桩护壁混凝土强度等级不应小于C15，护壁每节高度视土质情况而定，一般可用0.3~1m。

在岩溶地区或风化不均、有夹层、软硬变化较大的岩层中采用挖孔桩时，宜在每桩或每柱位处钻一个勘探钻孔，钻孔深度一般应达到挖孔桩孔底以下3倍桩径，以判断该深度范围内的基岩中有无孔洞、破碎带或软弱夹层存在。

5、场地邻近的建（构）筑物，施工前应会同有关单位或业主进行详细检查，并将建（构）筑物原有裂缝及特殊情况记录备查。

对挖孔和抽水可能危及邻房，应事先采取加固措施。

6、场地及四周应设置排水沟、集水井，并制定泥浆和废渣的处理方案。

施工现场的出土路线应畅通。

第二节第 2 页共 9 页施工安全措施从事挖孔作业的工人以健壮男性青年为宜，并须经健康抽查和井下、高空、用电、吊装及简单机械操作等安全作业培训且考核合格后，方可进入现场施工。

在施工图会审和桩孔挖掘前，都应认真研究钻探资料，分析地质情况，对可能出现流砂、管涌、涌水以及有害气体等情况应予重视，并应制定有针对性的安全防护措施。

2024年人工挖孔桩安全控制要点1、方案论证：开挖深度超过16m的人工挖孔桩工程必行进行方案论证。

2、挖孔条件调查：挖孔一般只在无法使用大型钻孔设备的特殊地段采用。

施工前应核对地质资料，当存在大量地下水及淤泥和砂层较厚、地层内有瓦斯等有毒有害气体、岩层较厚时均不应采用挖孔工艺。

桩径小于1.25m时、桩深度较大（一般不宜超过15m）也不应采用挖孔工艺。

3、孔口防护：桩位处地面应高出原地面50cm左右，场地四周开挖排水沟，防止地表水流入孔内。

孔口围圈应高出地面0.3m以上，并设防护栏。

4、防护措施检查：孔内作业人员必须戴好安全帽，挂好安全绳，人员上下不得携带任何工具和材料。

孔内必须设置应急软梯。

绞车、绞绳、吊斗、卷扬机等极具必须经常检查维修。

孔内应设置护盖等防止物体坠落的设施。

起吊设备必须有限位器和防脱钩装置。

夜间作业时，孔口必须有专人看守，随时与孔内人员保持联系，并随时注意护壁变化及孔底施工情况，发现异常时，应立即协助孔内人员撤出。

5、挖孔：按设计桩径加20cm控制界面大小，挖孔过程中，不必将孔壁修成光面，要使孔壁稍有凹凸不平，以增加桩的摩擦力。

当临近一孔进行爆破及浇筑混凝土时，孔内的作业人员应撤离至安全地带。

6、通风：应经常检查有害气体浓度，二氧化碳含量超过0.1%时，其他有害气体超过允许浓度或孔深超过10m时，均应采用机械通风措施。

7、孔内爆破：护壁混凝土强度小于2.5Mpa时不宜爆破作业。

孔内岩石需要爆破时应采用小直径浅孔微差爆破，严格控制装药量，孔口应加防护盖，防止石渣飞出。

爆破后要迅速排烟，及时清除松动石块、土块。

8、排水：孔底应布有集水井，保证排水及时，无积水，地面排水设施良好通畅。

9、弃渣：弃渣应及时运走，不得堆在孔口周围。

10、混凝土护壁：第一节混凝土护壁（原地面以下1m）径向厚度为20cm，宜高出地面20～30cm。

护壁混凝土强度等级不应低于C15，当作为桩身混凝土一部分时不应低于桩身混凝土强度等级，遇到不良地质时，应加强护壁或降低设施，必要时采用钢护筒防护。

人工挖孔桩施工要点
1.人工挖孔桩施工前应编制专项施工方案，严格按方案规定的程序组织施工。

开挖深度超过16m的人工挖孔工程还需对专项施工方案进行专家论证。

2.桩孔内必须设置应急软爬梯供人员上下井，使用的电葫芦、吊笼等应安全可靠，并配有自动卡紧保险装置。

3.每日开工前必须对井下有毒有害气体成分和含量进行检测，并应采取可靠的安全防护措施。

桩孔开挖深度超过10m时，应配置专门向井下送风的设备。

5.孔口内挖出的土石方应及时运离孔口，不得堆放在孔口四周1m 范围内。

机动车辆通行应远离孔口。

6.挖孔桩各孔内用电严禁一闸多用。

孔上电缆必须架空2.0m以上，严禁拖地和埋压土中，孔内电缆线必须有防磨损、防潮、防断等措施。

照明应采用安全矿灯或12V以下的安全电压。

7.对人工挖孔桩，应在桩孔清理完毕后，对桩端持力层进行检验。

对大孔径挖孔桩，应逐孔检验孔底的岩土情况。

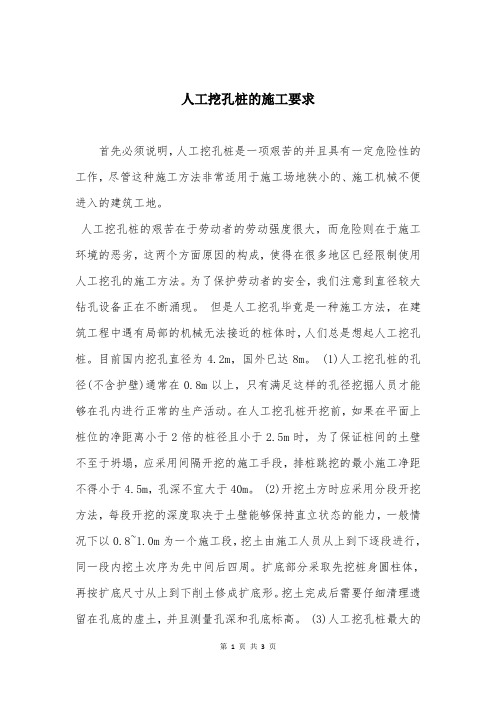

人工挖孔桩的施工要求首先必须说明，人工挖孔桩是一项艰苦的并且具有一定危险性的工作，尽管这种施工方法非常适用于施工场地狭小的、施工机械不便进入的建筑工地。

人工挖孔桩的艰苦在于劳动者的劳动强度很大，而危险则在于施工环境的恶劣，这两个方面原因的构成，使得在很多地区已经限制使用人工挖孔的施工方法。

为了保护劳动者的安全，我们注意到直径较大钻孔设备正在不断涌现。

但是人工挖孔毕竟是一种施工方法，在建筑工程中遇有局部的机械无法接近的桩体时，人们总是想起人工挖孔桩。

目前国内挖孔直径为4.2m，国外已达8m。

(1)人工挖孔桩的孔径(不含护壁)通常在0.8m以上，只有满足这样的孔径挖掘人员才能够在孔内进行正常的生产活动。

在人工挖孔桩开挖前，如果在平面上桩位的净距离小于2倍的桩径且小于2.5m时，为了保证桩间的土壁不至于坍塌，应采用间隔开挖的施工手段，排桩跳挖的最小施工净距不得小于4.5m，孔深不宜大于40m。

(2)开挖土方时应采用分段开挖方法，每段开挖的深度取决于土壁能够保持直立状态的能力，一般情况下以0.8~1.0m为一个施工段，挖土由施工人员从上到下逐段进行，同一段内挖土次序为先中间后四周。

扩底部分采取先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形。

挖土完成后需要仔细清理遗留在孔底的虚土，并且测量孔深和孔底标高。

(3)人工挖孔桩最大的质量问题是孔身不易垂直，为了保证孔身能够垂直下挖，在孔口地面上应设置十字控制网，可是由于控制网的存在会影响开挖工作的进行，可以将提升设备的钢丝绳设置在十字控制网的下垂线位置，以便作为挖土根据，粗略控制柱身中心线。

(4)为了防止孔壁坍塌，人工挖孔桩在施工时，应设置护壁，护壁大多使用素混凝土，只有桩径较大、桩长较长、或者土质较差、有渗水时，才应在护壁中配制6~10钢筋，上下护壁相交的主筋应相互搭接。

护壁的设置涉及使用护壁模板，而模板的高度取决于开挖土方施工段的高度，从人工挖孔的实际情况来看，模板的高度确定在为1.0m左右为合适，为了拆装和上下运输方便，模板可以由4块或8块活动钢模板组合而成。

人工挖孔桩施工方案一、工程概述本工程为_____项目，位于_____，总建筑面积为_____平方米。

根据工程设计要求，基础部分采用人工挖孔桩，共计_____根，桩径分别为_____、＿____等，桩身混凝土强度等级为_____。

二、编制依据1、《建筑地基基础工程施工质量验收规范》（GB50202-2018）2、《建筑桩基技术规范》（JGJ94-2008）3、本工程的地质勘察报告4、施工图纸及相关设计文件三、施工准备1、技术准备（1）熟悉施工图纸及地质勘察报告，了解桩位布置、桩长、桩径等参数。

（2）编制施工方案，并向施工人员进行技术交底。

2、材料准备（1）钢筋：根据设计要求，准备相应规格的钢筋。

（2）混凝土：采用商品混凝土，提前与供应商联系，确保混凝土的质量和供应。

（3）护壁材料：如红砖、水泥、砂等。

3、主要机具准备（1）挖孔设备：手动辘轳、提土桶、风镐、铁锹等。

（2）通风设备：鼓风机、通风管。

（3）照明设备：低压防爆灯泡、电线。

（4）钢筋加工设备：电焊机、切割机等。

（5）混凝土浇筑设备：插入式振捣器、溜槽等。

4、作业条件准备（1）场地平整完成，具备施工条件。

（2）测量放线完成，桩位经复核无误。

（3）临时排水设施已设置完毕。

四、施工工艺流程1、测量放线根据设计图纸，采用全站仪或经纬仪进行桩位放线，确定桩位中心，并设置十字护桩。

2、挖孔（1）第一节桩孔开挖：开挖深度一般为 10m 左右，然后支模浇筑第一节护壁混凝土。

（2）护壁施工：护壁采用内齿式护壁，每节高度 10m 左右，护壁厚度一般为 100-150mm。

护壁混凝土强度等级应比桩身混凝土强度等级提高一级。

（3）桩孔开挖：按照设计桩径和垂直度要求，自上而下逐段开挖，每段开挖深度不得超过 10m。

挖至岩石层时，采用风镐或爆破方式进行开挖。

（4）出土：采用手动辘轳将土吊运至地面，及时运走。

（5）通风：在挖孔过程中，应经常向孔内通风，确保孔内空气新鲜。

人工挖孔桩相关的规范条文人工挖孔桩是一种常见的基础施工方式，在建筑工程中应用广泛。

为了确保施工的安全与质量，有一系列的规范条文对其进行约束和指导。

首先，在场地准备方面，施工前必须对施工现场进行详细的勘察。

了解地质情况、地下水位、周边环境等因素，为挖孔桩的设计和施工提供基础数据。

场地应平整坚实，排水良好，以防止积水影响施工。

在桩孔的开挖过程中，有着严格的规定。

每次开挖的深度应根据土质情况、地下水位等因素确定，一般不宜超过 1 米。

而且，开挖的顺序要合理，相邻桩孔不能同时开挖，以免相互影响导致坍塌。

在开挖过程中，要及时进行护壁施工，护壁的厚度、强度等都必须符合设计要求。

护壁混凝土应振捣密实，以确保其能够有效地保护孔壁。

对于孔内的通风和照明，规范也有明确要求。

必须保证孔内有良好的通风条件，以排除有害气体，确保施工人员的安全。

一般采用机械通风设备，如鼓风机等。

照明应采用安全电压，灯具应具有防水、防爆功能，以防止发生电气事故。

在孔内的安全防护方面，规范条文更是重中之重。

施工人员进入孔内必须佩戴安全帽、安全带等个人防护用品。

孔口应设置防护栏，防止人员和物体掉入孔内。

在提升设备方面，必须保证其性能可靠，吊钩、吊桶等应具备防脱落装置。

关于桩孔的质量检测，也有一系列的标准和方法。

桩孔的直径、深度、垂直度等必须符合设计要求。

检测时可以采用钢尺、测绳、铅锤等工具进行测量。

孔底的岩土情况应进行详细的勘察和记录，以判断是否满足承载力要求。

在钢筋笼的制作和安装方面，钢筋的品种、规格、数量等必须符合设计要求。

钢筋笼的焊接质量应符合相关标准，焊缝应饱满、牢固。

安装时要保证钢筋笼的位置准确，垂直居中。

混凝土的浇筑是人工挖孔桩施工的关键环节之一。

混凝土的配合比应根据设计要求进行配制，保证其强度和坍落度符合要求。

浇筑时应采用串筒或导管，防止混凝土离析。

浇筑过程要连续，分层振捣密实，确保混凝土的质量。

另外，在遇到特殊情况时，如遇到流沙、涌水、有毒气体等，必须立即停止施工，并采取相应的处理措施。
