全国2007年7月高等教育自学考试 电子技术基础(二)试题 课程代码02273

1全国2018年4月高等教育自学考试电子技术基础（二）试题课程代码：02273一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．理想情况下，差动放大器的差模输入电阻为（ ）A ．1B ．0C ．∞D ．1002．多级放大电路与单级放大电路相比，电压增益和通频带（ ）A ．电压增益减小，通频带变宽B ．电压增益减小，通频带变窄C ．电压增益提高，通频带变宽D ．电压增益提高，通频带变窄3．基本共集放大电路，输入中频信号时，输出与输入电压的相位移为（ ）A ．－180°B ．－90°C ．＋180°D ．360°4．两个分别为1β和2β的三极管复合，其复合三极管的β值约为（ ）A ．1β＋2βB ．1β×2βC ．21β＋2βD ．2（1β＋2β）5．放大电路中引入电压串联负反馈，可使其输入电阻比无反馈时（ ）A ．减小了F 倍B ．增大了F 倍C ．减小了（1＋AF ）倍D ．增大了（1＋AF ）倍6．在基本共射放大电路中，当输入中频小信号时，输出电压出现了底部削平的失真，这种失真是（ ）A ．截止失真B ．饱和失真C ．交越失真D ．频率失真7．在工作点稳定的共射放大电路中，若bbr '＝0，当更换三级管使β由50改为100时，则电路的电压放大倍数Au （ ）A ．约为原来的2倍B ．约为原来的21 C ．保持不变 D ．约为原来的4倍 8．逻辑表达式AB 与下列式子中的哪一个相等（ ）A ．B A +B ．B A ⊕2C ．ABD ．B A +9．逻辑函数Z ＝B A 的反函数为（ ）A ．B A Z +=B ．B A Z +=C ．B A Z =D ．B A Z +=10．四变量逻辑函数一共有多少个最小项（ ）A ．4个B ．8个C ．16个D ．32个11．两输入端或非门电路，如把两个输入端连在一起，可以当作（ ）A ．异或门B ．或门C ．同或门D ．非门12．组合逻辑电路应该由哪种器件构成（ ）A ．触发器B ．计数器C ．门电路D ．振荡器13．已知四选一数据选择器的表达式为301201101001D A A D A A D A A D A A Y +++=，则当0001=A A 时，Y ＝（ ）A ．0DB ．1DC ．2D D ．3D14．JK 触发器的输入J 和K 都接高电平上，如果现态为Q n ＝0，则其次态应为（ ）A ．0B ．1C ．高阻D ．不定二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

全国2005年4⽉⾼等教育⾃学考试电⼦技术基础（⼆）试题课程代码02273浙02273# 电⼦技术基础（⼆）试题第 1 页（共 5 页）全国2005年4⽉⾼等教育⾃学考试电⼦技术基础（⼆）试题课程代码：02273⼀、单项选择题（本⼤题共14⼩题，每⼩题1分，共14分）在每⼩题列出的四个备选项中只有⼀个是符合题⽬要求的，请将其代码填写在题后的括号内。

错选、多选或未选均⽆分。

1.N 型半导体是在本征半导体中掺⼊（）A.3价元素B.4价元素C.5价元素D.6价元素2.为提⾼⼯作点的稳定性，集成电路中普遍采⽤（）A.分压式电流负反馈偏置B.固定偏置C.恒流源偏置D.电压负反馈偏置3.某仪表放⼤电路，要求输⼊电阻⼤，输出电流稳定，应选⽤（）A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈4.在放⼤电路中，当f=f H 时，电压放⼤倍数A u 是中频时电压放⼤倍数A sm 的（） A.0.707倍 B.1倍C.0.9倍D.2倍5.为提⾼共模抑制⽐应采⽤（）A.共射放⼤电路B.共基放⼤电路C.多级放⼤电路D.差动放⼤电路6.电容三点式正弦波振荡器的振荡频率为（） A.C L 21f 10π= B. RC 21f 0π= C. C L 21f 0'π= D. 21210c c c c L 21f +π=7.单相桥式整流电路的输⼊电压tV sin 210u 2ω=时则输出电压平均值为（）A.20VB.10VC.9VD.V 2108.下列数据中，数值最⼤的数据为（）A.（32）16B.（61）8C.（110110）2D.（52）109.逻辑表达式)CA⊕写成与或形式为（）B(A.CA+ B.ABCBCBAA+BCC.CA+ D.ABCBABCA+CB10.下列门电路中输出端并联后可以正常⼯作的是（）A.TTL与⾮门B.CMOS与⾮门C.集电极开路的TTL与⾮门D.TTL或⾮门11.设集成⼗进制加法计数器的初始状态为Q4Q3Q2Q1=0000，当输⼊时钟CP频率为1KHZ 的脉冲时，经过12ms以后计数器的状态为（）A.0010B.0100C.1010D.110012.能够改变脉冲波形宽度的功能电路为（）A.译码器B.D/A转换器C.A/D转换器D.单稳态触发器13.D/A转换是（）A.模拟量到数字量的转换B.数字量到模拟量的转换C.⾼电平到低电平的转换D.低电平到⾼电平的转换14.可以随时读出数据和写⼊数据的存储器为（）A.ROMB.EEPROMC.RAMD.GAL⼆、填空题（本⼤题共10⼩题，每⼩题1分，共10分）请在每⼩题的空格中填上正确答案。

电子技术基础及参考答案（自考）电子技术基础及参考答案（02234）一、选择题（共75小题，每题2分，共150分）1、在电路理论中叠加原理适用于【】A. 线性电路B. 非线性电路C. 积分电路D. 都可以2、铜线可以作为导线是因为它是【】A. 半导体B. 绝缘体C. 导体D. 稳定性好3、在线性电路中，每个节点电流的总和为【】A. 0B. -1C. 1D. 104、在纯阻性负载串联电路中，每个电阻两端的电压【】A. 大小方向均不相同B.大小方向均相同C. 大小不同、方向相同D.大小相同方向不同5、白炽灯的负载性质是【】A. 感性负载B. 容性负载C. 阻性负载D. 不确定6、日光灯的负载性质是【】A. 感性负载B. 容性负载C. 阻性负载D. 都不是7、本征半导体是指半导体中【】A. 自由电子和空穴数量相等B. 只有电子C. 只有空穴D. 电子数量大于空穴数量8、杂质半导体是指半导体中【】A. 自由电子和空穴数量相等B. 只有电子C. 只有空穴D. 电子数量和空穴数量不相等9、P型半导体是指半导体中【】A. 自由电子和空穴数量相等B. 自由电子数量大于空穴数量C. 空穴数量大于自由电子数量D. 自由电子数量和空穴数量不相等10、N型半导体是指半导体中【】A. 自由电子和空穴数量相等B. 自由电子数量大于空穴数量C. 空穴数量大于自由电子数量D. 自由电子数量和空穴数量不相等11、杂质半导体有【】A. P型半导体B. N型半导体C. P型和N型半导体D. S型半导体12、在杂质半导体中，多数载流子的浓度主要取决于【】A. 温度B. 掺杂工艺C. 杂质浓度D. 晶体缺陷13、二极管有多少个PN结？【】A. 3个B. 2个C. 1个D. 0个14、二极管的特性是【】A. 放大特性B. 单向导电特性C. 恒温特性D. 恒流特性15、三极管的两个PN结都正偏，则晶体三极管的状态是【】A. 放大B. 饱和C. 截止D. 倒置16、双极型三极管的输出电流大小是靠【】A. 输入电压控制B. 输入电流控制C. 功率控制D. 都可以控制17、三极管工作在放大区的条件是【】A. 发射结反偏，集电结正偏B. 反射结反偏，集电结反偏C. 发射结正偏，集电结反偏D. 发射结正偏，集电结正偏18、测得NPN三极管的U B=1.2V，U E=0.5V，U C=3V，该三极管处在【】A. 击穿状态B. 截止状态C. 放大状态D. 饱和状态19、工作在放大状态的某三极管，当输入电流I B=10μA时，I C=1mA；而I B=20μA时，I C=1.8mA，则该三极管的交流电流放大系数为【】A. 50B. 80C. 100D. 18020、放大电路中测得三极管三个极的静态电位分别为0V、-10V 和-9.3V，则该管为【】A. NPN硅管B. NPN锗管C. PNP硅管D. PNP锗管21、三极管两个PN结都反偏时，工作在【】A. 放大状态B. 饱和状态C. 截止状态D. 倒置状态22、以下电路中，可用作电压跟随器的是【】A. 差分放大电路B. 共基放大电路C. 共射放大电路D. 共集放大电路23、下列哪种失真不属于非线性失真？【】A. 饱和失真B. 截止失真C. 交越失真D. 频率失真24、共射极放大器的输出电压和输入电压在相位上相差【】A. 90°B. 180°C. 60°D. 30°25、理想集成运放的输入电流为【】A. 无穷大B. 零C. mA级D. μA级26、在集成运放电路中，各级放大电路之间采用了【】A. 直接耦合方式B. 变压器耦合方式C. 阻容耦合方式D.光电耦合方式27、在比例运算电路中，比例系数大于1的电路是【】A. 反相比例电路B. 同相比例电路C. A和B都可以D. A和B都不行28、为了增大电压放大倍数，集成运放的中间级多采用【】A. 共射放大电路B. 共集放大电路C. 共基放大电路D.共漏极放大电路29、在负反馈放大电路中，电压串联负反馈使输入电阻【】A. 增大C. 不变D. 近似不变30、构成反馈网络的元件【】A. 只能是电阻元件B. 只能是有源元件C. 只能是无源元件D. 可以是有源元件也可以是无源元件31、交流负反馈在电路中主要作用是【】A. 稳定静态工作点B. 防止电路产生自激振荡C. 降低电路增益D. 改善电路的动态性能32、直流负反馈在电路中的主要作用是【】A. 稳定静态工作点B. 降低输出电阻C. 提高输入电阻D. 增大电路增益33、RC正弦波振荡电路可以产生【】A. 方波B. 锯齿波C. 高频正弦波D. 低频正弦波34、在共射放大电路中，若输出电压出现了顶部失真，则该失真为【】A. 饱和失真B. 截止失真C. 交越失真D. 频率失真35、乙类功放电路中三极管的导通角为【】B. 270度C. 180度D. 90度36、串联型稳压电路中的放大环节所放大的对象是【】A. 基准电压B. 采样电压C. 基准电压与采样电压之差D. 输出电压37、典型的串联型线性稳压电路正常工作时，调整管处于【】A. 饱和状态B. 放大状态C. 截止状态D. 倒置状态38、集成稳压器7805的输出电压是【】A. +10VB. -10VC. +5VD. -5V39、十进制数6在8421BCD 码中表示为【】A. 0101B. 0110C. 0111D. 100040、当逻辑函数有n 个变量时，共有多少个变量取值组合？【】A ．nB ．2nC ．2nD ．n 241、逻辑表达式F = A + BD + CDE + D = 【】A ．AB ．A+DC ．D D ．A+BD42、逻辑表达式A + BC = 【】A ．A+B B ．A+C C ．B+CD ．(A+B )(A+C )43、逻辑函数F = A ⊕(A ⊕B ) = 【】A ．B B ．AC ．A ⊕BD ．A B ⊕44、逻辑函数()Y AC ABD BCD E F =+++的最简与或式为【】A ．AC BD +B ．AC ABD + C ．AC B + D ．A BD +45、逻辑函数Y AB AB BC =++的标准与或式为【】A ．()2,3,4,5,7m ∑B ．()12346m ∑，，，， C ．()01235m ∑，，，， D ．()34567m ∑，，，， 46、逻辑表达式L =AB+C 的对偶式为【】A ．A+BCB ．(A+B )C C ．A+B+CD ．ABC47、逻辑函数F AB BC =+的反函数F = 【】A ．()()AB BC ++ B. ()()A B B C ++C. A B C ++D. AB BC +48、在四变量卡诺图中，逻辑上不相邻的一组最小项为【】A ．m 1与m 3B ．m 4与m 6C ．m 5与m 13D ．m 2与m 849、和TTL 电路相比，CMOS 电路最突出的优点在于【】A ．可靠性高B ．抗干扰能力强C ．速度快D ．功耗低50、下列几种TTL 电路中，输出端可实现线与功能的电路是【】A. 或非门B. 与非门C. OC 门D. 异或门51、OC 门是【】A. 集电极开路门B. 三态门C. 与非门D. 非门52、某逻辑函数的卡诺图如图1所示，则该逻辑函数最简与或表达式为【】A ．Y = ABC B. Y = AB+AC C ．Y = BC+AB D ．无答案图153、逻辑函数F 1、F 2、F 3的卡诺图如图2所示，它们之间的逻辑关系是【】A ．F 3= F 1? F 2B ．F 3= F 1+ F 2C ．F 2= F 1? F 3D ．F 2= F 1+ F3F 1 F 2 F 3图254、已知某电路的真值表如表1所示，该电路的逻辑表达式为【】A ．Y C = B. Y ABC = C ．Y ABC =+D ．Y BC C =+表155、逻辑电路如图3所示，逻辑函数表达式为【】A ．F ABC =+ B ．F AB C =+ C ．F AB C =+D ．F A BC =+ABCF图356、已知AB A C BC AB A C ++=+，左式和右式的两个逻辑函数分别是X 和Y ，产生竞争冒险的是【】A ．XB ．YC ．X 和YD ．都不会57、在下列逻辑电路中，不是组合逻辑电路的有【】A ．译码器B ．编码器C ．全加器D ．寄存器58、若在编码其中有50个编码对象，则要求输出二进制代码位数为【】A ．5B ．6C ．10D ．5059、一个16选一的数据选择器，其地址输入端个数为【】A ．1B ．2C ．4D ．1660、用四选一数据选择器实现1010Y A A A A =+，应使【】A ．03120,1D D D D ====B ．03121,0D D D D ====C ．01230,1D D D D ==== D ．01231,0D D D D ====61、半加器的两个加数为A 和B ，进位输出端的表达式为【】A ．AB B ．+A BC ．ABD ．AB62、已知74LS138译码器的三个使能端（11E =，23=0E E =）时，地址码A 2A 1A 0=011，则输出7Y ~0Y 是【】A ．11111101B ．10111111C ．11110111D ．1111111163、逻辑状态功能表如表2所示，则实现该功能的逻辑部件是【】A ．比较器 B. 二进制译码器C ．二进制编码器 D. 十进制编码器表264、设计一个同步模8计数器需要的触发器数目为【】A ．1B ．3C ．5D ．865、一个触发器可记录一位二进制代码，它有多少个稳态？【】A ．0B ．1C ．2D ．366、为将D 触发器转换为T 触发器，图4所示电路的虚线框内应是【】A．或非门B．与非门C．异或门D．同或门图467、N个触发器可以构成能寄存多少位二进制数码的寄存器？【】A. NB. N-1C. N+1D. 2N68、在下列触发器中，有约束条件的是【】A．RS B．JK C．D D．T69、存储8位二进制信息要多少个触发器？【】A．2 B．3 C．4 D．870、可用来暂时存放数据的器件是【】A. 译码器B. 寄存器C. 全加器D. 编码器71、要使JK触发器在时钟脉冲作用下的次态与现态相反，输入端JK应该为【】A．00 B．01 C．10 D．1172、某计数器的状态转换图如图5所示，其计数容量为【】A．八 B. 五 C. 四 D. 三图5+=逻辑功能的电路是【】73、如图所示电路中，能完成1n nQ QA．B．C．D．74、指出下列电路中能够把串行数据变成并行数据的电路应该是【】A. JK触发器B. 3/8线译码器C. 移位寄存器D. 十进制计数器75、输入100Hz脉冲信号，要获得10Hz的输出脉冲信号需要用多少进制计数器实现？【】A ．100进制 B. 10进制 C ．50进制 D ．5进制二、判断题（共25小题，每题2分，共50分）1、目前国家民用电交流电的频率时100HZ 。

全国2010年7月高等教育自学考试电子技术基础(二)试题课程代码：02273一、单项选择题(本大题共15小题,每小题1分,共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.三极管B值是反映能力的参数是( )A.电压控制电压B.电压控制电流C.电流控制电流D.电流控制电压2.要降低放大电路输入阻，可引入( )A.电压负反馈B.电流负反馈C.串联负反馈D.并联负反馈3.当信号频率f=f h时，放大电路产生的附加相移是( )A.45°B.90°C.-45°D.-90°4.反相比例运算电路引入了负反馈是( )A.电压串联B.电压并联C.电流串联D.电流并联5.微分运算电路的反馈元件是( )A.电阻B.电感C.电容D.稳压管6.在并联型石英晶体振荡器中，石英晶体的作用相当于( )A.电容B.电感C.电阻D.短路7.在卡诺图中，8个逻辑相邻项可合并成一项，并消去( )A.3个变量B.4个变量C.6个变量D.8个变量8.10进制数32转换成16进制数为( )A.16HB.18HC.20HD.22H浙02273# 电子技术基础(二)试题第1页（共5页）9.数字信号是指( )A.幅值连续、时间连续；B.幅值连续、时间不连续；C.幅值不连续、时间连续；D.幅值、时间均不连续10.下列数据中，数值最大的数据为( )A.(64)16B.(144)8C.(1100101)2D.(102)10l1.每个发光二极管的工作电压为( )A.0.6～0.7VB.1.5～3VC.3～5VD.5～15V12.对于CMOS或非门，多余的输入端应如何处理( )A.悬空B.接地C.接电源D.接10K电阻到电源13.下列电路中，哪一个是组合逻辑电路( )A.显示译码器B.寄存器C.计数器D.移位寄存器14.移位寄存器主要由哪种部件组成( )A.触发器B.计数器C.数据选择器D.译码器15.将一个正弦波信号转换为矩形波信号需要何电路( )A.J—K触发器B.单稳态触发器C.多谐振荡器D.施密特触发器二、填空题(本大题共15小题，每小题1分,共15分)请在每小题的空格中填上正确答案。

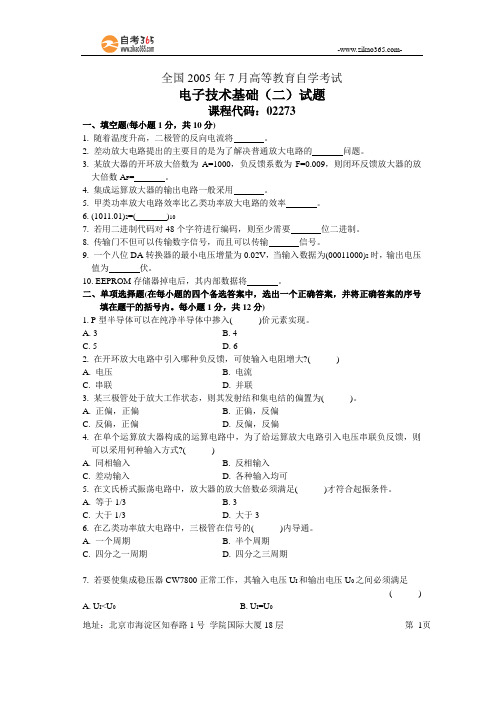

全国2005年7月高等教育自学考试电子技术基础（二）试题课程代码：02273一、填空题(每小题1分，共10分)1. 随着温度升高，二极管的反向电流将。

2. 差动放大电路提出的主要目的是为了解决普通放大电路的问题。

3. 某放大器的开环放大倍数为A=1000，负反馈系数为F=0.009，则闭环反馈放大器的放大倍数A F= 。

4. 集成运算放大器的输出电路一般采用。

5. 甲类功率放大电路效率比乙类功率放大电路的效率。

6. (1011.01)2=( )107. 若用二进制代码对48个字符进行编码，则至少需要位二进制。

8. 传输门不但可以传输数字信号，而且可以传输信号。

9. 一个八位DA转换器的最小电压增量为0.02V，当输入数据为(00011000)2时，输出电压值为伏。

10. EEPROM存储器掉电后，其内部数据将。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共12分)1. P型半导体可以在纯净半导体中掺入( )价元素实现。

A. 3B. 4C. 5D. 62. 在开环放大电路中引入哪种负反馈，可使输入电阻增大?( )A. 电压B. 电流C. 串联D. 并联3. 某三极管处于放大工作状态，则其发射结和集电结的偏置为( )。

A. 正偏，正偏B. 正偏，反偏C. 反偏，正偏D. 反偏，反偏4. 在单个运算放大器构成的运算电路中，为了给运算放大电路引入电压串联负反馈，则可以采用何种输入方式?( )A. 同相输入B. 反相输入C. 差动输入D. 各种输入均可5. 在文氏桥式振荡电路中，放大器的放大倍数必须满足( )才符合起振条件。

A. 等于1/3B. 3C. 大于1/3D. 大于36. 在乙类功率放大电路中，三极管在信号的( )内导通。

A. 一个周期B. 半个周期C. 四分之一周期D. 四分之三周期7. 若要使集成稳压器CW7800正常工作，其输入电压U I和输出电压U0之间必须满足( ) A. U I<U0 B. U I=U0地址：北京市海淀区知春路1号学院国际大厦18层-第1页地址：北京市海淀区知春路1号 学院国际大厦18层 -第 2页C. U I 大于U 0一定值D. 因U 0稳定U I 大小无所谓8. 某TTL 与非门的三个输入分别为A ，B ，C ，现只需用A ，B 两个，C 不用，则下面对C 的处理方法哪个不正确?( ) A. 与输入A 并用B. 与输入B 并用C. 接逻辑“0”D. 接逻辑“1” 9. 十进制数(14)10的8421BCD 编码结果为( )。

全国2004年7月高等教育自学考试电子技术基础（二）试题课程代码：02273一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共10分)1.在读电路图时，发现有的运放处于开环状态，那么此运放所在的本级电路可能是( )。

A.基本运算电路B.信号放大电路C.信号产生电路D.电压比较器2.完全译码的译码矩阵是( )。

A.固定的B.只能一次编程的C.可反复编程的D.电可擦除的3.双积分A/D转换器中，｜U i｜与｜U REF｜相比较，应使( )。

A.｜U i｜=｜U REF｜B.｜U i｜<｜U REF｜C.｜U i｜>｜U REF｜D.｜U REF｜=04.单稳态触发器一般用来( )。

A.产生脉冲B.定时，延时，整形C.计数D.寄存5.用555构成的多谐振荡器的振荡频率可以是( )。

A.10-6—10-2HzB.0.1—300KHzC.109—1012HzD.1012—1015Hz6.由三个反相器首尾相连组成的多谐振荡器的脉冲宽度为( )。

A.1t pdB.2t pdC.3t pdD.4t pd7.RC环形振荡器输出的脉冲周期为( )。

A.T=1RCB.T=2.3RCC.T=6RCD.T=7RC8.TTL与CMOS输入电流相比较，关系为( )。

A.前者大B.后者大C.一样大D.CMOS输入电流反向9.半导体数码管每一段电流约为( )。

A.几微安至十几微安B.几毫安至十几毫安C.几安培至十几安培D.十几至几十安培10.在都使用+5伏电源时，CMOS门和TTL门的U OH的关系是( )。

A.前者大于后者B.一样高C.前者小于后者D.CMOS门U OH为0二、填空题(每空1分，共30分)1.要使三极管具有放大电流的作用，必须满足的外部条件是______和______。

2.直接耦合放大电路产生零点漂移的主要原因是______和______。

全国2011年7月高等教育自学考试电子技术基础(二)试题课程代码：02273一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.硅稳压管的工作状态是()A.正向导通B.正向击穿C.反向截止D.反向击穿2.要降低放大电路输入电阻，可引入()A.电压负反馈B.电流负反馈C.串联负反馈D.并联负反馈3.共射极放大电路直流负载线由()A.电流放大系数β确定B.基极电阻R b与电源U cc确定C.集电极电阻R c与电源U cc确定D.负载电阻R L确定4.功率放大三极管工作在()A.高电压、小电流状态B.低电压、小电流状态C.低电压、大电流状态D.高电压、大电流状态5.设n为整数，则正弦波振荡器稳定工作的相位条件是φA+φF为()A.(2n+1)πB.2nπC.nπD.1 2π6.在桥式整流电路中，流过二极管的平均电流是输出电流的()A. 12B.13C. 14D.157.10进制数32转换成16进制数为()A.16HB.18HC.20HD.22H8.函数Y A B C =++等价于( )A.Y A B C =B. Y A B C =C.Y A B =D. Y A B C =++9.在2线-4线译码器74HC139中，1ST =0，1A 0=1，1A 1=0时，则输出32l 01Y 1Y 1Y 1Y 的状态为( ) A.0111 B.1011 C.1101D.111010.TTL 和CMOS 每门的静态功能耗相比( ) A.TTL 小CMOS 大 B.TTL 和CMOS 相同 C.TTL 大CMOS 小D.由负载决定11.在异步二进制计数器中，所使用的触发器为( ) A.J-K 触发器 B.D 触发器 C.T 触发器D.T ’触发器12.在CP 有效的情况下，当输入端D=0时，则D 触发器的输出端Q n+1=( ) A.0 B.1 C.Q nD.n Q13.逐次比较和双积分ADC 从转换速度上相比( ) A.逐次比较比双积分快 B.逐次比较比双积分慢 C.一样快D.由参考电压V REF 确定14.施密特触发器输出状态有( ) A.由外部触发信号确定 B.二个稳态 C.一个稳态、一个暂态D.没有稳态15.在DAC0832中，电源所提供的总的电流为( )A.REF V RB.REFV 2R C. REF V 3RD. REF V 4R二、填空题(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。

全国2006年7月高等教育自学考试电子技术基础（二）试题课程代码：02273一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.要提高放大电路的负载能力，可引入( )A.串联负反馈B.电压负反馈C.并联负反馈D.电流负反馈2.模拟集成电路的输入级一般采用( )A.共射极电路B.共基极电路C.共集电极电路D.差动电路3.要提高放大电路的输入电阻，可引入( )A.电压负反馈B.串联负反馈C.电流负反馈D.并联负反馈4.当信号频率f=f L时，电压放大倍数A u减小到中频电压放大倍数A um的( )A.50％B.60％C.70％D.80％5.输出波形中的高次谐波分量小，波形好的正弦波振荡器是( )A.文氏振荡器B.变压器耦合振荡器C.电感三点式振荡器D.电容三点式振荡器6.单相桥式整流电路输出电压平均值U O(A V)=( )(U2是电源变压器副边有效值)A.0.45U2B.0.707U2C.0.9U2D.1.2U27.在4变量卡诺图中，8个逻辑相邻项可合并成一项，并消去( )A.3个变量B.4个变量C.6个变量D.8个变量8.2位十进制数25，用8421压缩BCD码表示，写成16进制形式为( )A.19HB.25H1C.00100101D.02H05H9.在半加器电路中，a i=0 b i=0则c i=A.0B.1C.S iD.c i-110.每个发光二极管的工作电压为( )A.0.6~0.7VB.1.5~3VC.3~5VD.5~15V11.在CP有效的情况下，当输入端T=1时，则T触发器的输出Q n+1=( )A.0B.1C.Q nD.Q n12.移位寄存器主要由哪些部件组成( )A.计数器B.译码器C.数据选择器D.触发器13.单稳态触发器通常用来( )A.脉冲整形B.计数与寄存C.定时与延时D.产生周期波形14.多谐振荡器输出状态有( )A.一个稳态，一个暂态B.二个稳态C.没有稳态D.由外部触发信号确定l5.在R-2R电阻网络的DAC中，|U REF|与|U0|相比较( )A.|U REF|>U0B.|U REF|=U0C.|U REF|<U0D.|U REF|≤U0二、填空题(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。

10、任意进制计数器是指计数器的模N=2n 的计数器。

（ ）三、选择题（每题2分，共10分） 1、下列结果正确的是（ ） A. B A AB += B. 11=+CC. B B B =+ 2、下列说法错误的是（ ）A. 1+A=AB. R-S 触发器有两个稳态C.译码是编码的逆过程3、下列特性方程中表示T / 触发器的是 （ ）A. Q n+1＝DB. Q n+1＝n QC. Q n+1＝n n Q T Q T +4、下列逻辑图中表示 Y ＝A ○+B 的是 （ ）（A ） （B ） （C ）5、下面三个数中最大的是（ ）A. （48）10B. （110010）2C. （34）16四、分析思考题（每题6分，共24分） 1、C B A C B A Y +=2、用反馈置数法将同步二进制计数器74LS163转为8进制计数器，如图a 所示。

3、试将T 触发器转换成T ′触发器。

4、根据逻辑表达式画出逻辑图 Y=B A B AO O OQ0Q1Q2Q3D0D1D2D3CT TCT P CPC0CR LD 74LS163五、作图计算题（每题8分，共16分）1、如图所示触发器，已知CP 为连续脉冲，试画出Q 、Q 的波形图，设触发器初态为0。

2、用555定时器构成的单稳态电路如下图所示，图中R=100k Ω，C=10uF ，试计算其输出脉宽T w 。

QQ QCPμFU电子技术期终考试试卷参考答案（A ）一、填空（每空2分，共30分）1、同步、异步2、模拟、数字3、时间、数值4、“0” 、“1”5、110011、010100016、与、或、非7、11100、28二、判断题（每题2分，共20分）1、×2、√3、 ×4、√5、√6、×7、√8、√9、√ 10、× 三、选择题（每题2分，共10分）1、B2、A3、B4、C5、C 四、分析思想题（每题6分，共24分）1、C B A C B A Y += ()CB A AC B =+=2、 3、“14、五、作图计算题（每题8分，共16分） 1、2、Tw=1.1RC=1.1×100×103×10-6=1.1SCPQ。
