伺服电机测试步骤

伺服电机试机方法
伺服电机试机方法包括以下步骤：
1. 检查电源电压和相序，确保电源正常。

2. 检查电机接线，确保接线正确无误。

3. 测量电机的绝缘电阻，确保电机正常。

4. 测量电机的直流电阻，确保电机正常。

5. 测量交流伺服系统的谐波，确保系统正常。

6. 用示波器观察脉冲频率、占空比等参数，确保系统正常。

7. 在负载试验台上对系统进行动态性能测试，观察电机的性能表现。

8. 在负载试验台上对系统进行静态性能测试，观察电机的性能表现。

9. 用数字万用表检测各元件的输入、输出电压，并计算平均值，确保系统正常。

10. 将所有数据记录在专用表格中，以便后续分析。

如果试运行一切正常，至此确认电机编码无误。

以上步骤完成后，即可完成伺服电机的试机工作。

伺服电机检测方法伺服电机是一种智能化运动控制系统的核心部件，通常被用于机器人、自动化设备、工业机器人等领域中。

伺服电机相比传统马达发动机等，具有高速、高精度、高稳定性等特点，适用性广，因此受到越来越多企业的欢迎。

伺服电机作为运动控制系统的核心部件之一，需要保证其运行稳定可靠，否则可能导致设备损坏，带来更大的风险。

因此，对于伺服电机的检测方法尤为重要，检测流程应尽可能细致、详细，以便于发现潜在的问题。

1.外观检查：首先需要对伺服电机的外观进行检查，包括电机外壳、电机轴、电机输出轴和电机连接线等，确保它们完好无损、坚固耐用。

2.电气参数检测：检查伺服电机的各项电气参数是否与规格书的要求相符，包括电感、电阻、电压、频率等参数。

这些参数可以通过万用表或其他测试仪器来进行检测。

3.运动控制检测：伺服电机是通过数码控制器来实现运动控制的，因此需要对数码控制器进行检查。

检查数码控制器的输出信号是否正确，以及控制信号是否正常。

4.负载反馈检测：伺服电机通常配备有负载反馈装置，负载反馈装置能够提供运动控制系统所需要的实时反馈信号。

因此，需要对负载反馈装置进行检测，保证其正常工作。

负载反馈装置检测需要通过实验数据进行比较，以检测其准确性。

5.振动检测：伺服电机的振动能够反映出伺服电机是否平稳运行。

因此，需要对伺服电机的振动进行检测，以判断是否存在共振点或振动异常问题。

6.温度检测：伺服电机在运行状态下会产生一定的热量，因此需要对伺服电机的表面温度进行检测，确保其温度不会超过设定阈值。

总结对于伺服电机的检测方法，要综合考虑电气参数、运动控制、负载反馈、振动和温度等因素，以确保其稳定可靠的运行。

每次对伺服电机进行检测时，需要尽可能地详细记录测试数据和结果，以便于参考和分析。

同时，若发现任何潜在问题，应及时处理，以保证整个系统的可靠性和安全性。

伺服电机测试1. 简介本文档旨在介绍伺服电机测试的方法和步骤。

伺服电机是一种能够准确控制位置和速度的电机，在机械和自动化领域得到广泛应用。

通过测试伺服电机的性能，可以确保其正常工作，并且能够满足应用的需求。

2. 测试目标伺服电机测试的主要目标是验证其位置和速度控制的准确性和稳定性。

具体包括以下几个方面的测试：•位置控制：测试伺服电机在不同速度和负载条件下的位置控制精度和稳定性。

•速度控制：测试伺服电机在不同负载条件下的速度控制精度和稳定性。

•响应时间：测试伺服电机从接收到控制信号到实际位置或速度达到设定值的时间。

3. 测试准备在进行伺服电机测试之前，需要进行以下准备工作：3.1 硬件准备•伺服电机：选择要测试的伺服电机，并确保其安装正确，并与控制器相连。

•控制器：准备一台能够控制伺服电机的控制器，并确保其与伺服电机连接。

•传感器：如果需要测试位置控制精度，可准备相应的位置传感器，并与伺服电机连接。

•负载：准备适当的负载来模拟实际工作条件。

3.2 软件准备•控制软件：下载并安装适用于伺服电机的控制软件，并确保其与控制器连接。

•配置软件：使用控制软件进行参数配置，如PID参数和限位设置。

•测试软件：选择合适的测试软件来执行伺服电机的测试任务。

3.3 测试环境准备•确保测试环境处于合适的温度和湿度条件。

•确保测试环境没有干扰源，如电磁干扰或振动源。

4. 测试步骤以下是进行伺服电机测试的基本步骤：4.1 确认连接首先，确认伺服电机和控制器之间的连接正确，并确保控制器能够与伺服电机通信。

4.2 参数配置使用控制软件对伺服电机进行参数配置，主要包括PID参数的调整和限位设置。

4.3 位置控制测试1.设置一个目标位置。

2.发送控制信号，让伺服电机运动到目标位置。

3.通过传感器读取电机实际位置，并与目标位置进行比较。

4.记录位置误差，并分析其稳定性。

4.4 速度控制测试1.设置一个目标速度。

2.发送控制信号，让伺服电机运动以目标速度。

伺服电机的定位精度测试方法在机械设计中，伺服电机是一种常见的驱动装置，其高精度的定位性能被广泛应用于各种行业。

而在生产和使用过程中，如何准确地测试伺服电机的定位精度成为了重要问题，因为测试结果直接关系到产品的质量和稳定性。

下面，本文将介绍两种常见的伺服电机定位精度测试方法，以供参考和借鉴。

一、激光干涉法激光干涉法是一种常用的测量方法，它基于激光光束与被测物体表面的反射光的干涉现象，计算出待测物体的距离或运动状态。

在测试伺服电机定位精度时，可以使用激光干涉仪器来测试。

测试步骤：1.安装测试系统：将激光干涉仪器安装在被测试的伺服电机附近，使其成为倾斜激光束的发射源。

2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本与伺服电机轴对齐并夹持测试样本。

3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时激光干涉仪器会记录下测试样本的运动轨迹。

4.数据处理：通过对激光干涉仪器所记录的运动轨迹数据进行分析和计算，可以得到伺服电机的定位精度数据。

二、码盘反馈法码盘反馈法是另一种常见的测试方法，它基于码盘测量被测伺服电机旋转的角度并反馈给控制系统，实现位置闭环控制。

在测试伺服电机定位精度时，可以使用码盘反馈仪器来测试。

测试步骤：1.安装测试系统：将码盘反馈仪器安装在被测试的伺服电机附近，使其能够测量伺服电机的旋转角度。

2.测试样本设置：将测试样本与伺服电机连接，例如将测试样本夹持在伺服电机的轴上。

3.测试采集：启动伺服电机，使测试样本进行一系列的定位运动，例如沿一个直线或一个圆周运动，此时码盘反馈仪器会记录下测试样本的位置数据。

4.数据处理：通过对码盘反馈仪器所记录的位置数据进行分析和计算，可以得到伺服电机的定位精度数据。

总结在测试伺服电机定位精度时，激光干涉法和码盘反馈法是两种常见的测试方法，它们都有各自的优缺点和适用范围。

具体选择哪种方法，需要根据测试需要和具体条件进行综合考虑。

一、实验目的1. 了解交流伺服电机的结构、工作原理和特点。

2. 掌握交流伺服电机的驱动方法及控制策略。

3. 通过实验验证交流伺服电机的性能，为实际应用提供参考。

二、实验内容1. 交流伺服电机的结构分析2. 交流伺服电机的工作原理3. 交流伺服电机的驱动方法4. 交流伺服电机的控制策略5. 交流伺服电机的性能测试三、实验设备及仪器1. 交流伺服电机实验台2. 交流伺服电机驱动器3. 交流伺服电机控制器4. 功率分析仪5. 数据采集卡6. 计算机四、实验步骤1. 交流伺服电机的结构分析（1）观察交流伺服电机的结构，了解其主要组成部分，如定子、转子、端盖、轴承等。

（2）分析各部分的功能及相互关系。

2. 交流伺服电机的工作原理（1）观察交流伺服电机的工作过程，了解其电磁感应原理。

（2）分析交流伺服电机的启动、运行和停止过程。

3. 交流伺服电机的驱动方法（1）学习交流伺服电机的驱动电路，了解其工作原理。

（2）分析驱动电路中的主要元件及其作用。

4. 交流伺服电机的控制策略（1）学习交流伺服电机的控制方法，了解其闭环控制原理。

（2）分析控制策略中的主要参数及其调整方法。

5. 交流伺服电机的性能测试（1）连接实验设备，进行实验前的准备工作。

（2）启动交流伺服电机，观察其运行状态，记录相关数据。

（3）分析实验数据，验证交流伺服电机的性能。

五、实验结果与分析1. 交流伺服电机的结构分析通过观察实验台上的交流伺服电机，我们可以看到其主要由定子、转子、端盖、轴承等部分组成。

定子由线圈绕制而成，转子由永磁体构成。

当交流电源通过定子线圈时，产生旋转磁场，驱动转子旋转。

2. 交流伺服电机的工作原理实验过程中，我们发现交流伺服电机在启动、运行和停止过程中，其转速、转矩和功率等参数均与输入的交流电源频率、电压和相位角有关。

通过调整这些参数，可以实现交流伺服电机的精确控制。

3. 交流伺服电机的驱动方法实验中，我们学习了交流伺服电机的驱动电路，了解到其主要由逆变器、滤波器、电机和控制器等部分组成。

伺服电机的控制精度测试方法伺服电机是一种能够根据输入信号进行反馈控制的电机，具有精准、稳定的特点，被广泛应用于工业控制、机器人、自动化设备中。

在实际应用中，准确评估伺服电机的控制精度对于保证机器稳定运行和提高生产效率至关重要。

本文将介绍伺服电机控制精度测试的方法。

一、测试设备准备在进行伺服电机控制精度测试前，我们需要做好以下准备工作：1. 伺服电机及驱动器：确保电机和驱动器正常工作，参数设置正确。

2. 位置传感器：如编码器、光栅尺等，用于获取电机位置反馈信号。

3. 控制器：用于控制电机和记录测试数据，可以使用PLC、单片机或者计算机等。

4. 测试载荷：可以是机械负载，比如负载转台或负载摆杆，也可以是模拟负载，比如电阻器和电容器组成的电路。

二、测试方法伺服电机的控制精度测试方法主要包括位置控制精度测试和速度控制精度测试。

1. 位置控制精度测试位置控制精度测试旨在评估伺服电机在给定位置时的实际运动误差。

具体步骤如下：1.1 设置目标位置：根据实际应用需求，确定目标位置。

1.2 归零操作：将伺服电机回到初始位置，确保起点准确。

1.3 控制方式设定：选择适当的控制方式，如位置模式控制。

1.4 启动伺服控制：根据设定的目标位置和控制方式，启动伺服控制。

1.5 记录测试数据：使用位置传感器获取伺服电机的实际位置数据，与目标位置进行比较，记录实际误差。

1.6 分析数据：根据实际误差数据进行统计分析，可以使用均方根误差（Root Mean Square Error, RMSE）来评估位置控制精度。

2. 速度控制精度测试速度控制精度测试旨在评估伺服电机在给定速度时的实际运行精度。

具体步骤如下：2.1 设置目标速度：根据实际应用需求，确定目标速度。

2.2 归零操作：将伺服电机回到初始位置，确保起点准确。

2.3 控制方式设定：选择适当的控制方式，如速度模式控制。

2.4 启动伺服控制：根据设定的目标速度和控制方式，启动伺服控制。

伺服电机扭矩试验报告测试日期：2021年11月10日测试对象：伺服电机测试方法：扭矩试验一、试验目的本次试验旨在通过测量伺服电机在不同负载条件下的扭矩性能，评估其负载能力和稳定性，为后续工程应用提供参考数据。

二、试验装置与仪器1. 伺服电机：型号XXX，额定功率XXX kW，额定转速XXX rpm；2. 力传感器：型号XXX，测量范围XXX Nm；3. 扭矩测量仪：型号XXX，精度XXX；4. 数据采集系统：型号XXX，采样频率XXX Hz；5. 计算机：配置数据处理软件；6. 负载装置：用于施加不同负载，确保同一转速下电机扭矩的变化。

三、试验步骤1. 设置伺服电机的工作条件，包括额定转速和额定电流；2. 将力传感器安装在电机输出轴上，确保稳固连接；3. 确保采集系统与计算机正常连接，打开数据处理软件；4. 施加不同负载条件，如逐渐增加负载扭矩或以不同固定负载轴转速进行试验；5. 在每个负载条件下，持续记录电机扭矩和转速的数据，直至达到稳定状态；6. 完成试验后，保存数据并进行后续分析处理。

四、数据处理与分析1. 对试验过程中记录的电机扭矩和转速数据进行整理和清洗；2. 绘制电机扭矩和转速随负载条件变化的曲线图；3. 分析曲线图，确定电机在不同负载条件下的扭矩输出稳定性和负载能力；4. 计算并比较各负载条件下的扭矩输出特性参数，如最大扭矩、额定扭矩、扭矩曲线的斜率等；5. 结合试验结果和产品要求，评估伺服电机的性能表现，提出改进建议。

五、结论根据本次试验的结果和分析，可以得出以下结论：1. 伺服电机在正常工作条件下具有良好的负载能力和稳定性；2. 在额定转速下，伺服电机的扭矩输出达到或超过了产品要求；3. 针对本次试验中发现的问题和改进建议，可进行进一步优化和改进。

六、参考文献[1] XXX. 电机试验与分析方法[M]. 北京：机械工业出版社，20XX年。

直流电机的特性测试一、实验要求在实验台上测试直流电机机械特性、工作特性、调速特性（空载）和动态特性, 其中测试机械特性时分别测试电压、电流、转速和扭矩四个参数, 根据测试结果拟合转速—转矩特性（机械特性）, 并以X轴为电流, 拟合电流—电压特性、电流—转速特性、电流—转矩特性, 绘制电机输入功率、输出功率和效率曲线, 即绘制电机综合特性曲线。

然后在空载情况下测试电机的调速特性, 即最低稳定转速和额定电压下的最高转速, 即调速特性；最后测试不同负载和不同转速阶跃下电机的动态特性。

二、实验原理图三、实验操作步骤1.测量直流电机的机械特性和动态特性①首先将负载旋钮逆时针拧至最小, 然后将实验设备面板上的直流电机的电枢电压和电枢电流信号引出, 分别接至计算机的采集数据端口上, 打开计算机中的测试软件, 进入测试界面, 设定每个通道的测量范围。

②系统上电。

③用计算机给定电机的电枢电压信号, 逐渐增加负载（顺时针转动负载旋钮）, 选择记录下此过程中的20组数据, 每组数据包括测量电枢电压、测量电枢电流、电机转速和电磁转矩值。

④计算机停止给定电机的电枢电压信号, 系统电源关闭。

2.测量直流电机的调速特性本实验要求测量的是空载下的调速特性, 测量额定电压下的最高转速和最低稳定转速。

步骤如下:①首先将负载旋钮逆时针拧至最小, 然后将实验设备面板上的直流电机的电枢电压信号引出, 接至计算机的采集数据端口上, 打开计算机中的测试软件, 进入测试界面, 设定通道的测量范围。

②利用式（1-7）计算电机额定电压（3V）对应的测量电压值, 为5.16V。

电机实际电压=（前面板测量电压-0.76）*2.75-0.1③系统上电。

④不断改变计算机输出的电机电压信号, 直至测量电压信号的值为5.16V。

记录下此时的转速值, 即为额定电压下的最高稳定转速。

⑤不断减小计算机输出地电机电压信号, 观察转速逐渐减小和稳定的情况, 记录下最低稳定转速值。

伺服电机的扭矩测试方法
伺服电机的扭矩是指在运动学控制中，在电机转子上施加的力矩。

测试伺服电机的扭矩是评估电机性能的重要指标之一。

本文将介绍一些常见的测试伺服电机扭矩的方法。

1. 电流测试法
电流测试法是一个简单而有效的测试伺服电机扭矩的方法。

在这种方法中，要使用一个能够读取电流的电流表，将电流表连接到伺服电机的电源线上，并施加伺服控制器。

然后，以一个已知的速度来启动电机，并记录电流读数。

对于已知速度和有序电流读数，可以计算出电机的扭矩。

2. 加载测试法
此方法涉及使用负载来测量伺服电机的扭矩。

要使用一个负载测试仪器，将其连接到伺服电机轴上，并将负载应用于该轴。

然后，以一个已知速度来启动电机，并记录所应用负载和电机的电流读数。

通过这些读数，可以计算出伺服电机在承受负载时的扭矩。

这种方法的优点是可以在实际负载下测试电机扭矩，但缺点是需要额外的仪器和设备。

3. 位移测试法
位移测试法是一种间接测试伺服电机扭矩的方法。

在该方法中，使用一个能够测量伺服电机位置变化的编码器，并记录在一定时间内电机的位移变化和电流读数。

通过这些数据，可以计算出电机扭矩。

这
种方法的缺点是需要精确计算电机位移和测量电流，并且测试结果容易受到电机控制的影响。

以上是一些常用的伺服电机扭矩测试方法，每种方法都有其独特的优点和局限。

选择适当的测试方法取决于测试目的、可用设备和所需精度等因素。

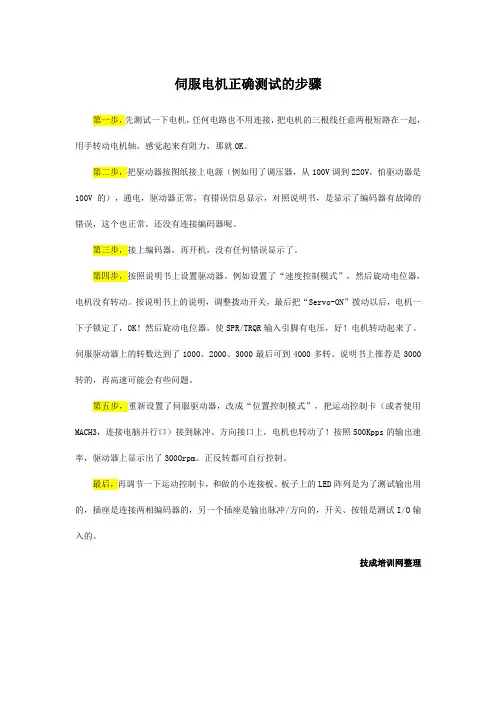

伺服电机正确测试的步骤
第一步，先测试一下电机，任何电路也不用连接，把电机的三根线任意两根短路在一起，用手转动电机轴，感觉起来有阻力，那就OK。

第二步，把驱动器按图纸接上电源（例如用了调压器，从100V调到220V，怕驱动器是100V的），通电，驱动器正常，有错误信息显示，对照说明书，是显示了编码器有故障的错误，这个也正常，还没有连接编码器呢。

第三步，接上编码器，再开机，没有任何错误显示了。

第四步，按照说明书上设置驱动器。

例如设置了“速度控制模式”，然后旋动电位器，电机没有转动。

按说明书上的说明，调整拨动开关，最后把“Servo-ON”拨动以后，电机一下子锁定了，OK！然后旋动电位器，使SPR/TRQR输入引脚有电压，好！电机转动起来了。

伺服驱动器上的转数达到了1000、2000、3000最后可到4000多转。

说明书上推荐是3000转的，再高速可能会有些问题。

第五步，重新设置了伺服驱动器，改成“位置控制模式”，把运动控制卡（或者使用MACH3，连接电脑并行口）接到脉冲、方向接口上，电机也转动了！按照500Kpps的输出速率，驱动器上显示出了3000rpm。

正反转都可自行控制。

最后，再调节一下运动控制卡，和做的小连接板。

板子上的LED阵列是为了测试输出用的，插座是连接两相编码器的，另一个插座是输出脉冲/方向的，开关、按钮是测试I/O输入的。
