当前位置：文档之家 › 水利工程质量检测培训——混凝土强度检测PPT课件

水利工程质量检测培训——混凝土强度检测PPT课件

  • 格式：ppt
  • 大小：3.29 MB
  • 文档页数：101

下载文档原格式

  / 101

合集下载

水利工程质量检测培训——混凝土强度检测PPT课件

水利工程质量检测培训——混凝土强度检测PPT课件

.
19
1.9 混凝土强度换算值
测区回弹 平均值
Rm dm
平均碳化深 度值
n
m fccu
fc cu,i
n
强度换算值
i1
平均值
.
测区混凝土 强度换算值
fc cu ,i
n
(
fc
cu,i
)2
n(mfccu
)2
s i1 fccu
n1
强度换算值
标准差
20
1.9.1 两部规范回弹强度换算值比较
水工混凝土试验规程（SL352-2006）回弹法检测混凝土抗强度技术
22
1.11 统一测强曲线的适用范围
① 普通混凝土采用的材料、拌和水符合现行国家有关标准；
② 不掺外加剂或仅掺非引气型外加剂；
③ 采用普通成型工艺；
④ 采用符合现行国家标准《混凝土结构工程施工质量验收规 范》（GB 50204-2002）规定的钢模、木模及其他材料制作 的模板；
⑤ 自然养护或蒸汽养护出池后经自然养护7d以上，且混凝土 表层为干燥状态；
测区表面清洁、平整、干燥
避开气孔及外露石子
受力部位及易产生缺陷部位应布置测区
测区优先布置在浇筑侧面
避开钢筋和预埋件 .
16
1.6 碳化深度检测
使用1%酚酞酒精溶液，碳化后酚酞不变色, 未碳化的混凝土呈碱性，酚酞变红色。
不少于30%测区，求平均值 若极差大于2.0mm，应检测每一测区碳化深度 读数精确到0.5mm
新结构，碳化较浅，凿出一小块检测，老结 构使用电锤。
.
17
1.7 回弹值计算
１６个测值，剔除3个最大值，3个最小值后
10
Ri

2024年度混凝土质量控制培训ppt课件

2024年度混凝土质量控制培训ppt课件
混凝土质量控制培训 ppt课件
2024/3/24
1
目录
2024/3/24
• 混凝土基础知识 • 质量控制关键环节 • 常见质量问题及原因分析 • 先进检测技术在混凝土质量控制中应用 • 提高混凝土质量措施与建议 • 案例分析与经验分享
2
01
混凝土基础知识
2024/3/24
3
混凝土定义与分类
定义
加强搅拌过程控制
严格控制搅拌时间、搅拌速度等参数，确保混凝土的均匀性和稳定 性。
加强成品检验
对出厂的混凝土进行严格的检验，包括强度、坍落度、含气量等指 标，确保混凝土质量符合工程要求。
29
06
案例分析与经验分享
2024/3/24
30
成功案例介绍
2024/3/24
案例一
某大型商业综合体项目，通过精细化管理和严格的质量控 制，实现了混凝土强度、耐久性等关键指标的超标完成， 为项目的长期安全运营提供了坚实保障。
施工工艺问题
搅拌不充分，造成混凝土不均匀。
2024/3/24
14
强度不足
2024/3/24
浇筑方法不当，如振捣不实。 养护条件不足，如温度、湿度控制不当。
15
裂缝产生
塑性收缩裂缝
表面失水过快。
环境温度过高或风速过大。
2024/3/24
16
裂缝产生
2024/3/24
01
干缩裂缝
02
混凝土中水分蒸发过快。
02
控制水灰比
合理控制水灰比，避免过大或过小，以保证混凝土的密实度和强度。
2024/3/24
03
采用高性能混凝土技术
通过掺加高性能外加剂、优化配合比等措施，提高混凝土的施工性能和

第五章 混凝土强度无损检测技术PPT课件

第五章 混凝土强度无损检测技术PPT课件

一般检测步骤如下:
1．收集基本技术资料,收集的基本技术资料包括：
(1)工程名称及设计、施工、监理(或监督)和建设单 位名称。
(2)结构或构件名称、外形尺寸、数量及混凝土强度 等级。
(3)水泥品种、强度等级、安定性、厂名；砂石种类、 粒径；外加剂或掺合料品种、掺量；混凝土配合 比等。
(4)施工时材料计量情况，模板、浇筑、养护情况及 成型日期等。
在《回弹法检测混凝土抗压强度技术规程》 (JGJ／T23—2001)中规定，回弹法检测混凝 土的龄期为7~1000d，不适用于表层及内部质 量有明显差异或内部存在缺陷的混凝土构件和 特种成型工艺制作的混凝土的检测。这大大限 制了回弹法的检测范围，例如不适用于既有建 筑中混凝土龄期超过3年，以及遭受火灾、冻 害、化学腐蚀等混凝土的强度检测。
(一)回弹法的基本原理及特点
回弹仪是一种直射锤击式仪器。混凝土试块的 抗压强度与无损检测的参数回弹值之间建立起 来的关系曲线，称为测强曲线，它是无损检测 推定混凝土强度的基础。测强曲线根据材料来 源，分为统一测强曲线、地区测强曲线和专用 (率定)测强曲线三类。
1 回弹法的原理是：
由于混凝土的抗压强度与其表面硬度之间存在某 种相关关系，而回弹仪的弹击锤被一定的弹力打击 在混凝土表面上，其回弹高度(通过回弹仪读得回弹 值)与混凝土表面硬度成一定的比例关系。因此以回 弹值反映混凝土表面硬度，根据表面硬度则可推求 混凝土的抗压强度。
不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻 面，必要时可用砂轮清除疏松层和杂物，且不应 有残留的粉末或碎屑。
(7)对弹击时产生颤动的薄壁、小型构件应进行固定。 (8)结构或构件的测区应标有清晰的编号，必要时应
在记录纸上描述测区布置示意图和外观质量情况。

十现场混凝土质量检测培训辅导-PPT课件

十现场混凝土质量检测培训辅导-PPT课件

抗剪断试验结束后，检查、调整各项设备和仪 表，用同一方法沿剪断面进行抗剪（摩擦）试验 抗剪（摩擦）试验的水平荷载可参考抗剪断试 验终止点稳定值进行分级
试验过程中，凡碰表、调表、换表、千斤顶漏 油、补压，试体松动、掉块、出现裂缝等情况均应 详细记录

试体制备 试验体数量：4~5块 试验体尺寸：不小于0.5m×0.5m （切割） 试体间的净距：不少于1.5倍试体的最短边长 待碾压混凝土强度大于10MPa后，按预定布置， 人工凿除试体四周，直至试验层面 在放水平千斤顶的位置，继续下挖至能放水平 千斤顶为度
在试体受推方向两侧适当位置，用手风钻各钻2 个直径50mm，深1.5m～2.0m的锚筋孔，用以埋设施 加垂直荷载的反力锚筋
直接铺筑允许时间
垫层铺筑允许时间
冷缝
测定原理
水泥凝胶体的凝结过程存在由凝聚结构向结晶结构转变
凝结过程及其内部结构的转变可用测定惯入阻力的方法感知
影响混凝土凝结硬化的因素（配合比、环境温湿度、阳光、
风速等）
层面允许间隔时间及相应惯入阻力值的确定
可以根据水工设计对混凝土层面物理力学性能要求的不 同，通过室内试验确定允许的层面间隔时间和相应的惯入阻 力值；根据此惯入阻力值于现场进行层面允许间隔时间的控 制
水利水电工程质量培训
主讲人：
曾 力 (武汉大学)
二 O 一 O 年 三 月
十一、现场混凝土质量检测
1、混凝土抗压强度 2、混凝土内部缺陷检测 3、混凝土裂缝深度检测 4、碾压混凝土现场相对压实度检测 5、碾压混凝土层间允许间隔时间的测定 6、碾压混凝土层间原位直剪试验(平推法) 7、钢筋位置和保护层厚度检测 8、混凝土中钢筋半电池电位测定 9、混凝土结构荷载试验

混凝土试验培训讲义ppt课件

混凝土试验培训讲义ppt课件
）判断数据中的异常值。
异常值处理
对于确认的异常值，根据具体情 况采取合适的处理方法，如剔除
、替换或保留并说明。
数据修正
对于因操作失误或设备故障等原 因造成的异常数据，应进行修正
或重新试验。
试验结果影响因素分析
材料因素
分析原材料性能、配合比设计等因素对试验 结果的影响。
环境因素
研究温度、湿度、风速等环境条件对试验结 果的影响。
收缩性
采用收缩试验来检测拌合物的收缩性 能拌合物的抗渗性 能，以渗水高度或渗水压力来评价其 抗渗性能。
拌合物质量波动原因分析及控制措施
原因分析
原材料质量波动、配合比设计不合理、搅拌工艺参数不稳定、施工条件变化等 都可能导致拌合物质量波动。
控制措施
基于耐久性的评估
考虑混凝土的耐久性能指标，分析结构在长期使用过程中的性能退 化情况，评估结构的安全性。
综合评估方法
综合考虑混凝土的力学性能、耐久性以及结构的使用环境和荷载情况 等因素，采用综合评估方法对结构的安全性进行评估。
06
试验数据处理与结果 分析
数据处理基本原则和方法
准确性原则
确保试验数据的准确性 和可靠性，排除明显错
果的准确性和可靠性。
02
试件制备
按照规范制备混凝土试件，确保 尺寸、形状、表面质量等满足要
求。
04
试验后处理
对试验数据进行整理、分析和评 估，得出试验结论，提出改进建
议。
安全防护措施和应急处理方案
安全防护措施
穿戴防护用品，如安全帽、防护服、手套等；确保试验场地通风良好，避免有害 气体聚集；定期检查试验设备和工具，确保其安全可靠。
工艺因素
探讨搅拌、浇筑、养护等施工工艺对混凝土 性能的影响。

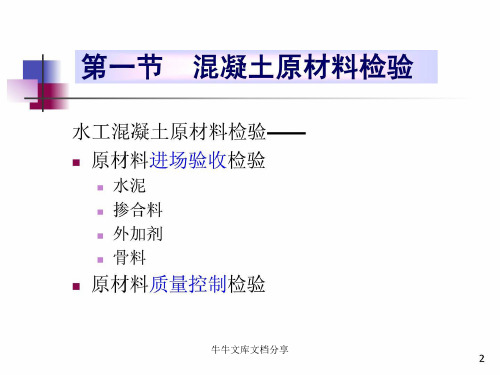

水利检测资格考试培训混凝土施工质量检验与评定PPT培训课件

水利检测资格考试培训混凝土施工质量检验与评定PPT培训课件

服务人员要懂得肯定、塑造顾客的价值，让顾客感到他的作用和地位。称赞、肯定、感谢顾客的配合都是很好的技巧。在行销人员和
顾客之间建立良好的关系，最好的方法就是塑造对方的价值，彼此认可、相互激励。
(14)
有权对承包方根据情况及考核标准进行奖励和处罚。
（2）提供本企业制造的货物、承担的工程或者服务，或者提供其他中小企业制造的货物。本项所称货的管理需求开发的。该系统包括系统维护、业务管理（采购、销售、仓库、应收应付、现金银行、待摊费
用等）、业务报表、账务管理及辅助功能（工资、固定资产、会员、前台销售等）等五大系统，实现了对企业物流、资金流、信息流
的控制与管理。该系统充分考虑到企业经营者的需要，提供了更加全面的统计分析功能，将企业的采购、销售、存货、刻体现出自信的风采。一方面是对企业的自信，一方面是对自身素质的信任，相信自己能够代表整个企业 的形象，能够很好地为顾客服务和解决问题。自信与热忱的结合会造就良好的服务。 5.2熟练掌握CNG工艺程序及充装岗位安全操作规程，经培训合格后，持证上岗。 在此对所有长期以来不断支持速拓公司的各界人士及朋友们表示衷心地感谢！ 设备与构筑物档案要求将设备与构筑物的背影情况、技术特性技术资料、维修保养和更新改造情况进行登记和整理，真实全面反映楼 宇设备及构筑物的技术状态。大厦的设备和构筑物技术档案主要内容包括： （12）本项目不接受联合体。 ( 九 )公示人选。将团干部候选人人选情况在竞争上岗所在部门和企业机关进行公示，如不存在影响任职的问题，则提交团员大会等额 选举。 6、推荐对象须在 35 周岁以下，关键岗位和重要岗位推荐重点为 25-30 周岁的优秀青年，领导岗位推荐的重点为30-35周岁的优秀青 年； 5.5转岗、换岗人员及采用新工艺、新技术、新设备、新设备、新材料的培训考核：必须进行相应的培训，经考核合格后方可上岗。 ____________________________________________________________ 18.3 资格证明文件必须真实可靠、不得伪态

12-2009水利检测资格考试培训(混凝土施工质量检验与评定).ppt


必要时进行 检定活性
5
一、原材料进场验收检验
掺合料
(1)进场掺合料必须有产品合格证、出厂检验报告。 (2)对进场使用的掺合料应进行验收检验。粉煤灰
等掺合料以连续供应200t为一批(不足200t按一批 计)，硅粉以连续供应20t为一批(不足20t按一批计 处)，氧化镁以60t为一批(不足60t按一批计)。 (3)验收检验项目见表12-1，品质检验标准见第二 章第二节“掺合料”。
检测项目
检测频率
原材料称量 常态砼 拌合时间 碾压砼
稠度（坍落度、工作度VC值） 含气量 有抗冻要求砼必须检
出口机温度
每8h 2~3次 每8h 2次
每4h 1~2次 每4h 1次 每4h 1次
23
一、搅拌楼(站)及出机口混凝土拌和物 (4)混凝土稠度和以设计要求的中值为基
准，变化范围允许偏差见表12-6。含气 量以设计要求的中值为基准，允许偏差 范围为土0.5%。
骨料
（1）骨料生产成品的品质，每8h检测一次。 检测项目包括：
①细骨料的细度模数、石粉含量(人工 砂)、含泥量和泥块含量。
②粗骨料的超径、逊径、含泥量和泥 块含量。
16
一、原材料进场验收检验
（2）成品骨料出厂品质检测： ①细骨料应按同料源每600~1200t为一批 检测细度模数、石粉含量(人工砂)、含泥量、 泥块含量和含水率。
外加剂品质检验标准见第二章第三节“外加 剂”。
外加剂进入工地或混凝土搅拌站，应按表12-2 中的检验项目进行检验，符合要求方可使用。
14
表12-2
外加剂品种
普通减水剂 高效减水剂
引气剂 引气减水剂
缓凝剂 缓凝减水剂 缓凝高效减水剂
早强剂 早强减水剂

水利工程质量检测培训课件


四、击实试验
（2）重型击实试验过20㎜筛，将筛下土样拌匀， 并测定土样的风干含水率。按依次相差约2%的含 水率制备一组（不少于5个）试样，其中至少有3个 含水率小于塑限的试样。然后按本规程（4.1.1）式 计算加水量。 （3）将一定量土样平铺于不吸水的盛土盘内（轻 型击实取土样约2.5kg，重型击实取土样约5.0kg） 按预定含水率用喷水设备往土样上均匀喷洒所需加 水量，拌匀并装入塑料袋内或密封于盛土器内静置 备用。静置时间分别为：高液限粘土（CH）不得 少于24h，低液限粘土（CL）可酌情缩短但不应少 于12h。
见（表2.3.6）。
四、击实试验
1、目的和适用范围 1.1本试验的目的是用标准的击实方法，测定 土的密度与含水率的关系，从而确定土的最大 密度与最优含水率。 1.2本规程分为轻型击实试验和重型击实试验2 种方法。轻型击实试验适用于粒径小于5㎜的 粘性土，其单位体积击实功能为592.2KJ/m³； 重型击实试验适用于粒径小于20㎜的土，其单 位体积击实功能为2684.9KJ/m³。
二、干密度试验（灌砂法）
图a
二、干密度试验（灌砂法）
3）将密度测定器竖立，灌砂漏斗口向上，关阀门，向灌砂漏斗 中注满标准砂，打开阀门使灌砂漏斗内的标准砂漏入容砂瓶内， 继续向漏斗内注砂漏入瓶内，当砂停止流动时迅速关闭阀门， 倒掉漏斗内多余的砂，称容砂瓶、灌砂漏斗和标准砂的总质量， 准确至5g。试验中应避免振动。
VP＝（H1－H2）×AW－V0 式中 VP——试坑体积（cm3）； H1——储水筒内初始水位高度（cm）； H2——储水筒内注水终了时水位高度（cm）；
AW——储水筒断面积（cm2）； V0——套环体积（cm3）。 （5）试样的密度，应按下式计算： ρ0=mP/VP 式中 mP——取自试坑内的试样质量（g）。

《水利水电建设工程质量检测 》培训讲义PPT课件


2.砌体砖的规格尺寸
名称 长 普通砖 240
190 空心砖 240
240
宽厚 115 53
190 90 115 90
180 115
3.烧结普通砖的分类、质量等级、规格、产品标记
（1）分类 按主要原料砖分为粘土砖（N）、页岩砖（Y）、煤矸石砖（M）和粉煤灰砖 （F）。
（2）质量等级 a.根据抗压强度分为MU30、MU25、MU20、MU15、MU10 5个强度等 级。 b.强度和抗风化性能合格的砖，根据尺寸偏差、外观质量、泛霜和石灰 爆裂 分为优等品(A)、一等品（B）、合格品（C）三个质量等级。
（2）包装:抽查水泥的重量是否符合规定。 绝大多数水泥每袋净重为50±1kg，但以下 水泥每袋净重略有不同： 快凝快硬硅酸盐水泥：每袋净重为50±1kg； 砌筑水泥：每袋净重为 40±1kg； 硫铝酸盐早强水泥：每袋净重为 46±1kg；
8.水泥的储存
水泥仓库应有排水、通风措施， 保持干燥。堆放袋装水泥时，应设 防潮层，距地面、边墙至少30cm， 堆放高度不得超过15袋，并留出运 输通道。
（JGJ63-2006）标准的有关规定。
（二）.水泥
1.建筑工程常用水泥 （1） 硅酸盐水泥（P·Ⅰ、P·Ⅱ）、强度等级42.5 42.5R、52.5、 52.5R、62.5、62.5R 六个等级 （2） 普通硅酸盐水泥（P·O） 强度等级42.5 42.5R、52.5、 52.5R 四个等级 （3） 矿渣硅酸盐水泥（P·S）强度等级32.5 32.5R、42.5 42.5R、52.5、52.5R六个等级 （4） 火山灰质硅酸盐水泥（P·P） 强度等级32.5 32.5R、42.5 42.5R、52.5、52.5R六个等级 （5）粉煤灰硅酸盐水泥（P·F）强度等级32.5 32.5R、42.5 42.5R、52.5、52.5R六个等级
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

由与结构或构件混 凝土相同的材料、 成型、养护工艺配 制的混凝土试块， 通过一定数量的破 损和非破损试验所 建立的曲线
适用 条件
适用于无地区曲 适用于无专用曲
线或专用曲线时 线或专用曲线时
检测符合规定条 检测符合规定条
件的构件或结构 件的构件或结构
混凝土强度
混凝.土强度
适用于检测与该结 构或构件相同条件 的混凝土强度
中型回弹仪
规程（JGJ/T 23-2001）
fccu 0.0249m7N2.0108
重型回弹仪
fccu 7.7e0.04mN
制成表格供查取，与SL352-2006中 型回弹仪强度曲线一致
强度换算值(MPa)
70.0
60.0
重型回弹仪
50.0
中型回弹仪
40.0
30.0
20.0
10.0
0.0
0.0
10.0
测区表面清洁、平整、干燥
避开气孔及外露石子
受力部位及易产生缺陷部位应布置测区
测区优先布置在浇筑侧面
避开钢筋和预埋件 .
16
1.6 碳化深度检测
使用1%酚酞酒精溶液，碳化后酚酞不变色, 未碳化的混凝土呈碱性，酚酞变红色。
不少于30%测区，求平均值 若极差大于2.0mm，应检测每一测区碳化深度 读数精确到0.5mm
20.0 . 30.0
40.0
50.0
60.0
21
回弹值
1.10 回弹法测强曲线
统一曲线
地区曲线
专用曲线
定义
由全国有代表性 由本地区常用的
的材料、成型、 材料、成型、养
养护工艺配制的 护工艺配制的混
混凝土试块，通 凝土试块，通过
过大量的破损和 较多的破损和非
非破损试验所建 破损试验所建立
立的曲线
的曲线
.
19
1.9 混凝土强度换算值
测区回弹 平均值
Rm dm
平均碳化深 度值
n
m fccu
fc cu,i
n
强度换算值
i1
平均值
.
测区混凝土 强度换算值
fc cu ,i
n
(
fc
cu,i
)2
n(mfccu
)2
s i1 fccu
n1
强度换算值
标准差
20
1.9.1 两部规范回弹强度换算值比较
水工混凝土试验规程（SL352-2006）回弹法检测混凝土抗强度技术
f 推定值(Evaluation) cu, e
f cu
立方体试件(Cube)
芯样试件(Core)
f cor
.
7
立方体抗压强度标准值
f cu, k
按照标准方法制作养护的边长为150mm的立方 体试件，在28d龄期用标准试验方法测得的具有95% 保证率的抗压强度。
根据混凝土立方体抗压强度标准值划分的强度 级别，称为混凝土强度等级。C10、C20、C30…
湿度等影响
.
10
1.1.1 规程情况
中华人民共和国行业标准 回弹法检测混凝土抗压 强度技术规程
Technical Specification for Inspection of Concrete Compressive Strength by Rebound Method JGJ/T 23-2001 J 115-2001
抽样检测 在相同生产工艺条件下， 混凝土强度等级相同、原材料、配合 比、成型工艺、养护条件基本一致且 龄期相近的同类结构或构件。>30%且 >10件。
.
15
1.5 测区及测点要求
一个结构或构件一般取10个测区，不少于5个
测区面积<400cm2
每一测区弹击16点，有两个测面时，每面弹击8点。
相邻测区间距小于2m，测区内测点间距>2cm
新结构，碳化较浅，凿出一小块检测，老结 构使用电锤。
.
17
1.7 回弹值计算
１６个测值，剔除3个最大值，3个最小值后
10
Ri
Rm
i1
10
Rm——测区平均回弹值，精确至0.1；
Ri——第i个测点的回弹值。
.
18
1.8 回弹值修正
非水平状态
回弹仪朝上，修正值为负，朝下， 修正值为正
测试面修正
浇筑表面，修正值为正，浇筑底面， 修正值为负
➢ 不能反映特殊工艺生产的构件混凝土强度（喷射、离心、挤
压、振动模压等）；
➢ 不能多次试验（如观测强度发展或外界因素的影响等）。
.
5
换算值(Conversion)
f
c cu
立方体(Cube)
混凝土强度换算值 相当于被测结构及构件 测试部位在所处条件及龄期下，边长为150mm 立方体试块抗压强度，既不等于在施工现场 取样、成型、与构件同条件养护试块的抗压 强度，也不等于标准养护. 28d试块抗压强度。 6
.
8
1 回弹法检测混凝土强度
.
9
回弹法 表面硬度法的一种，使用回弹仪 弹击混凝土表面，回弹仪中运动的重锤以 一定冲击动能撞击顶在混凝土表面的冲击 杆后，重锤回弹并带动指针滑块，得到反 映回弹能量的回弹值。由回弹值及混凝土 碳化深度，换算混凝土强度值。
优点 方便、成本低
缺 点
间接指标，受表面状况、碳化、
采用立方体标准试件评价验收混凝土抗压强度的不足
➢ 不能反映混凝土的施工及养护质量，仅能反映混凝土各组成
材料的质量、配比及拌和质量；
➢ 不能反映结构各部位混凝土强度质量，评价均匀性不全面；
➢ 当无试件或对试件的制作、养护、抗压试验等条件有怀疑时，
无法评价验收混凝土强度；
➢ 不能反映结构老化或意外损伤后的强度；

中华人民共和国国家计量检定规程 混凝土回弹仪
JJG 817-93
1993 国家技术监督局
.
12
1.2 仪器
中型回弹仪（标称动能2.2J）
适用厚度≯60cm，骨料最大粒径≯40mm
重型回弹仪（标称动能29.4J）
适用厚度>60cm，骨料最大粒径>40mm
数显回弹仪
水利水电工程质量检测培训研讨
第十二章 现场混凝土质量检测
王五平
南京水利科学研究院
水利部基本建设工程质量检测中心
2007年10月
.
1
第一节 混凝土抗压强度
.
2
内容提要
0 现场测强的意义
1 回弹法
2 超声回弹综合法
3 射钉法
4 拔出法
5 钻芯法
6 几种强度检测方. 法的比较
3
0 现场测强的意义
.
4
22
1.11 统一测强曲线的适用范围
.
13
1.3 资料收集
1. 工程信息——工程名称，建设、设计、施 工、监理单位名称
2. 结构信息——名称、外形尺寸、数量、强度等级
3. 原材料情况——水泥、砂、石，配合比，外加剂
4. 施工情况——模板、浇筑、养护、浇筑日期
5. 原始记录——设计图纸、施工记录
6. 检测原因
.
14
1.4 检测类型
逐个检测 混凝土强度质量有怀疑的 独立结构、单独构件，有明显质量问 题的结构或构件
