天网工程施工组织设计一、项目概况天网工程是指在农田、山区、草原等自然环境恶劣区域建设的一种以保护农作物、林木、水源等为目的的防护设施。
天网工程主要是用来防止农作物被鸟类损害、山体滑坡、坠石等意外发生。
同时，也可以作为农业生产的现代化设施，提高农产品的品质和产量。
本次天网工程施工项目位于山西省大同市，总面积约为500亩，计划使用防护网材料10000平方米。
施工期限为90天，总造价预算为1000万元人民币。
本项目由甲方负责委托，乙方为施工承包商，丙方为监理单位。
二、施工组织设计1.组织机构(1) 项目部：由乙方负责组建项目部，项目部下设总工程师、工程经理、质量负责人、安全负责人、材料员等职位，负责项目的日常施工管理与协调。
(2) 施工队伍：包括工地管理人员、技术员、机械操作工、电工、焊工、木工等人员，分工明确，各司其职。
2.施工方案(1) 设计方案：根据项目实际情况，乙方委托相关设计院进行天网工程的设计，包括防护网结构设计、基础设计等。
(2) 材料采购：乙方负责向正规厂家采购符合要求的防护网材料，确保材料质量。
(3) 施工准备：乙方成立项目组织机构，确定项目计划与进度表，安排相关人员进行施工准备工作。
(4) 施工流程：施工分为准备工作、基础施工、防护网架设、安装净网，验收与交付等阶段，其施工流程如下：- 准备工作：清理施工场地，搭建施工临时设施，确定施工纲要。
- 基础施工：进行基础开挖、浇筑，确保基础牢固。
- 防护网架设：根据设计要求进行防护网架设，保证结构牢固。
- 安装净网：进行净网安装，检查网面质量。
- 验收与交付：由监理单位进行施工质量验收，合格后交付甲方使用。
3. 安全措施(1) 乙方成立安全管理小组，负责推行施工安全验收；(2) 安全标识牌设立，施工现场设置防护围栏；(3) 操作工人必须穿戴安全防护用品，严禁酒后操作；(4) 定期组织安全培训，确保施工人员安全意识。
4. 环保措施(1) 施工期间严格控制噪音、粉尘污染；(2) 合理利用水源，减少水资源消耗；(3) 禁止乱倒渣土、垃圾，保持施工现场清洁。
天网工程建设方案一、引言天网工程是指通过视频监控技术，建设一张全覆盖、全天候、全方位、高精度的监控系统，对指定区域进行实时、全天候、全方位的监控。
本文就天网工程的建设方案进行讨论，以期为相关工程的建设提供可行的技术方案和建议。
二、需求分析1.保障安全：天网工程的建设目的是为了提高社会安全保障水平，保障公民的人身财产安全。
2.改善交通：提高道路交通的畅通性和安全性，减少交通事故的发生。
3.城市管理：协助城市管理部门对城市交通和人流进行监管，提高城市管理的效率。
4.应急响应：为应急事件的发生提供实时有效的监控警报。
三、技术方案1.视频监控系统：利用高清晰度、全方位摄像头进行监控，可以实现对指定区域的全时段实时监控，建议采用数字摄像机进行一定数量的覆盖。
为了适应复杂的环境，还应采用具备低照度、宽动态范围等特性的监控设备。
2.视频传输系统：通过有线或无线方式，将监控数据传输到指定的监控中心。
可以采用高速网络、光缆等传输方式，以确保数据传输的稳定和实时性。
3.监控中心系统：建设一个配备先进的监控设备和软件的监控中心，通过这个中心来实现对所有监控设备的集中管理和控制。
4.数据存储与处理系统：对监控数据进行存储、处理、分析和管理，以支持后续的应急处理和线索追溯。
5.应急响应系统：当监控系统发现异常情况时，能够自动触发警报并进行应急响应，比如通知相关人员和部门、启动应急预案等。
四、工程实施1.区域划分：根据实际需要对监控区域进行划分，确定需要建设的监控点、传输线路、监控中心的位置等。
2.设备选型：根据监控环境和覆盖范围，进行监控设备的选型和配置，确保设备的可靠性和稳定性。
3.线路铺设：根据监控布局，对监控传输线路进行规划和铺设，确保监控数据的稳定传输。
4.设备安装调试：对监控设备进行安装和调试，确保设备能够正常运行和传输监控数据。
5.系统联调：对监控系统进行联调，确保设备之间的兼容性和数据的准确传输。
6.系统测试：对系统进行综合测试，加以应急响应和实际应用的测试，确保系统满足实际需求。
天网施工方案天网施工方案一、引言天网施工方案旨在为特定区域搭建一个高效、可靠的监控系统，以确保安全和保护财产。
本文档将详细介绍天网施工方案的设计、安装和维护过程。
二、设计方案1. 区域分析在开始施工之前，需要对特定区域进行全面分析。
此分析应包括以下几个方面：- 地理环境：了解区域的地形、道路和建筑物分布，以确定设备的最佳安装位置。
- 安全评估：评估区域的安全风险和潜在威胁，以选择合适的监控设备和技术。
- 网络结构：分析现有网络结构并确定所需的网络设备和配置。
2. 设备选择根据区域分析的结果，选择合适的监控设备。
以下是常见的监控设备：- 摄像头：可以选择不同类型的摄像头，如固定摄像头、云台摄像头和红外摄像头，以满足不同的监控需求。
- 录像机：选择高性能的录像机，以提供可靠的视频存储和回放功能。
- 网络设备：包括交换机、路由器和网线等，以建立可靠的数据传输网络。
3. 系统布局根据设备选择和区域分析结果，设计天网系统的布局。
以下步骤可以帮助进行布局：- 确定摄像头位置：根据分析结果，确定摄像头的最佳安装位置，以覆盖关键区域，并最大限度地减少盲点。
- 安装网络设备：根据网络要求，在关键位置安装交换机、路由器等网络设备，以确保稳定的数据传输。
- 安装电源设备：为摄像头和其他设备提供可靠的电源供应。
三、施工过程1. 基础施工基础施工是确保天网系统安全稳定运行的关键步骤。
以下是基础施工的主要步骤：- 安装支架：根据设计方案，在适当的位置安装支架，以支持摄像头和其他设备。
- 布线：根据设计方案，进行网线的布线工作，确保信号传输的稳定和可靠。
- 安装电源设备：安装电源配电盒并连接摄像头和其他设备，确保设备能够正常运行。
2. 设备安装设备安装是天网系统施工的重要环节。
以下是设备安装的主要步骤：- 摄像头安装：根据布局设计，将摄像头固定在安装支架上，并确保调整到适当的角度和方向。
- 录像机安装：将录像机安装在安全位置，连接到摄像头并配置存储设置。
天网工程设计方案一、项目概况天网工程是指通过摄像机、传感器等设备组成的网络，实现对城市、交通、校园等公共区域的监控和管理。
天网工程的建设，可以提高社会治安水平，减少犯罪率，提高城市管理效率，改善城市环境，是城市安全管理的一项重要手段。
二、项目目标1. 实现对城市公共区域的全方位覆盖，监控覆盖率达到80%以上；2. 提高城市治安水平，减少犯罪率；3. 改善城市交通管理，提高道路通行效率；4. 提高城市环境管理效率；5. 为城市安全和管理提供数据支持。
三、技术方案1. 网络规划天网工程的网络规划是整个工程的关键，主要包括网络拓扑结构设计、网络设备布局规划、网络参数设置等。
网络拓扑结构要考虑到网络节点的分布，以及节点之间的连接方式，保证覆盖面广，信号稳定。
网络设备布局要考虑到设备的安装位置，以及设备的覆盖范围，保证监控的全面性和深度性。
2. 设备选型天网工程的设备选型是项目的核心，主要包括摄像机、传感器、服务器等设备的选用。
摄像机要选择高清晰度、高灵敏度的设备，能够实现对视频的高清拍摄和远距离监控。
传感器要选择多功能、多感应的设备，能够实现对各种环境参数的监测。
服务器要选择高性能、高稳定性的设备，能够稳定运行监控系统，存储大量的监控数据。
3. 数据管理天网工程的数据管理是项目的基础，主要包括数据采集、数据传输、数据存储等环节。
数据采集要实现对监控数据的实时采集，保证数据的准确性和完整性。
数据传输要实现对监控数据的快速传输，保证数据的实时性和安全性。
数据存储要实现对监控数据的大容量存储，保证数据的长期保存和检索。
四、工程实施1. 网络建设天网工程的网络建设是项目的首要任务，需要实施对监控设备的安装、网络线缆的铺设、网络设备的调试等一系列工作，保证整个网络的正常运行。
安装监控设备要实施对各类监控设备的安装，保证监控设备的合理布局和安全稳定。
铺设网络线缆要实施对各类网络线缆的铺设，保证网络线缆的合理连接和稳定传输。
天网工程施工计划一、工程概述天网工程是一项重要的社会治安防控体系建设项目，旨在通过安装视频监控设备，实现对重点场所、区域和交通要道的全面监控，提高预防和打击犯罪的能力，保障人民群众的生命财产安全，为社会的和谐稳定提供有力支持。
本工程将在全镇范围内进行，覆盖重点场所、区域、通往镇外的主要路口及各村主要路口。
二、施工目标1. 完成全镇天网工程建设，实现社会治安公共视频监控的全覆盖。
2. 确保视频监控设备安装到位，系统运行稳定，图像清晰。
3. 建立健全运维管理体系，确保天网工程长期稳定运行。
三、施工步骤1. 前期准备：包括项目立项、规划设计、招标采购等工作。
此阶段需完成工程预算编制、设备采购清单制定、施工方案设计等任务，确保工程顺利开展。
2. 施工部署：根据规划设计，对施工人员进行分组，明确各组职责和任务。
同时，准备施工所需的工具、设备、材料等。
3. 施工实施：按照施工方案，分组进行视频监控设备的安装和调试。
主要包括以下工作：a. 设备安装：包括监控摄像头、传输设备、存储设备等硬件安装。
b. 线路布设：合理规划电缆、光纤等传输线路，确保图像传输质量。
c. 系统调试：完成设备间的互联互通，确保系统运行稳定。
4. 系统验收：在施工完成后，对天网系统进行验收，确保各项指标达到设计要求。
主要包括以下内容：a. 图像质量检查：检查监控画面清晰度、实时性等。
b. 系统功能测试：验证监控、存储、报警等功能是否正常。
c. 运维管理测试：检查运维管理体系是否完善，运维人员是否具备相关技能。
5. 运维保障：建立健全运维管理制度，确保天网工程长期稳定运行。
主要包括以下工作：a. 设备维护：定期对设备进行检修、保养，确保设备正常运行。
b. 系统升级：根据需要对系统进行升级，提高系统性能和稳定性。
c. 人员培训：加强对运维人员的培训，提高运维水平。
四、施工期限本工程计划自开工之日起，历时XX个月完成。
具体施工期限根据实际情况进行调整。

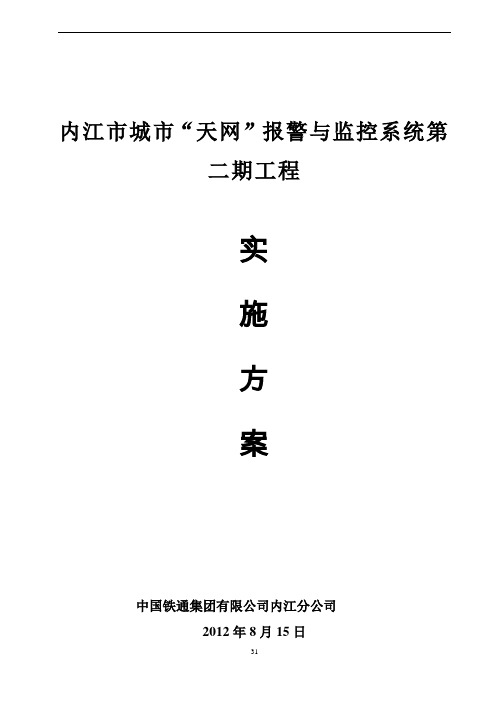

内江市城市“天网”报警与监控系统第二期工程实施方案中国铁通集团有限公司内江分公司2012年8月15日目录1.施工方案和技术措施 (4)1.1.系统施工工序 (4)1.2.监控系统施工方案 (4)1.2.1.外场勘查 (4)1.2.2.基础施工 (12)1.2.3.立杆与吊装 (13)1.2.4.防雷及接地 (15)1.2.5.供电 (17)1.2.6.设备调试 (17)1.3.治安卡口系统施工方案 (17)1.3.1.工程概述 (17)1.3.2.外场勘查 (17)1.3.3.施工前准备 (18)1.3.4.基础施工 (19)1.3.5.龙门架安装 (21)1.3.6.地感线圈的切割与埋设 (22)1.3.7.立杆悬臂组装与起吊 (24)1.4.设备安装连接与调试 (25)1.5.采用标准、规范、规程 (26)2.人员组织及施工设备 (27)2.1.项目经理部组织体系 (27)2.2.主要施工设备 (27)3.设备、材料生产及运输 (28)3.1.设备生产及采购 (28)3.2.设备选型 (29)3.3.设备交货及运输 (29)4.系统维护及后续技术支持 (29)4.1.系统的日常维护 (29)4.2.技术支持及售后服务 (29)4.2.1.故障维修 (29)4.2.2.定期检修 (30)4.2.3.维检记录 (30)4.2.4.其它支持 (30)5.质量保证体系 (30)5.1.各岗位职责及权限 (31)5.2.质量管理目标 (33)5.3.质量管理措施 (33)6.文明施工及安全措施 (35)6.1.文明施工 (35)6.2.施工安全措施 (35)7.工程进度计划图 (36)附件A．安全生产责任书 (38)附录C．分部分项工程安全技术交底 (41)附录D．施工人员三级安全教育记录卡 (42)1.施工方案和技术措施1.1.系统施工工序每个系统可分为以下几个阶段来施工：第一阶段：外场勘查选址并确认；第二阶段：基础和接地极的施工及管道检查及完善；第三阶段：设备安装接线及单机调试；第四阶段：系统调试。
天网工程施工方案1. 引言天网工程是指利用现代化技术和手段，构建一个覆盖城市或者特定区域的智能监控系统。
它通过安装摄像头、传感器等设备，以及使用联网技术和人工智能算法，实现对区域内各种事件和活动的监测、预警和记录。
本文档将介绍天网工程施工方案。
2. 目标天网工程的目标是提高城市安全监控和管理的效率，缓解安全问题带来的社会压力，并为城市居民提供更安全的生活环境。
具体的目标包括：•构建一个覆盖范围广泛的智能监控系统；•实现对重要区域的全天候、高效率的监测；•提供实时的事件预警和报警功能；•支持智能识别和分析功能，如人脸识别、车牌识别等；•提供监控数据的可视化展示和存储功能；•支持多部门的信息共享和协作。
3. 施工方案概述天网工程的施工分为以下几个步骤：1.环境调研：对施工区域的地理环境和工程需求进行详细调研。
2.设备选择：根据环境调研结果，选择合适的摄像头、传感器等设备。
3.设备安装：根据施工区域的具体情况，布置设备的安装位置，并进行固定和连接。
4.网络配置：建立设备之间的联网通信，并配置网络参数。
5.系统部署：安装和配置监控系统的软件和数据库。
6.功能测试：对安装的设备和系统进行功能测试和调试。
7.现场培训：培训相关人员使用和维护监控系统。
8.系统验收：对已经完成的天网工程进行验收和评估。
4. 设备选择与安装在天网工程中，设备的选择和安装是非常重要的一步。
以下是设备选择和安装的注意事项：•根据实际需求选择合适的摄像头类型，如固定摄像头、球型摄像头、红外摄像头等。
考虑到环境条件，也要选择防水、防尘等特殊性能的摄像头。
•根据需求合理确定设备的安装位置，如高楼顶、街道路灯杆等。
位置的选择应考虑视野范围、遮挡物等因素。
•安装设备时，要保证设备的稳固性和可调整性。
并注意设备与周围环境的匹配和融合。
5. 系统部署和功能测试系统部署阶段是将监控系统的软件和数据库安装到指定服务器或云平台上，并进行相关配置。
功能测试阶段是对系统进行全面的功能测试和调试。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==天网工程施工方案篇一：天网工程视频监控系统施工工艺一、天网工程视频监控系统施工工艺：天网工程视频监控系统的施工步骤主要包括基础开挖、安装地笼地线及浇灌、立杆、布线、接头连接、设备安装和调试，现就以上分项工作施工工艺说明如下：一、基础开挖施工工艺 1、确定基础开挖的具体位置。
开挖时注意避让其它地下设施，选择合适的方位；注意弃土的堆放，及时清运；2、确定基础坑的尺寸大小。
六棱杆基础坑的形状为长方体结构，其尺寸大小为1M*1M*1.5M，即基础坑深1.5米，上口为边长1M的正方形；四棱杆基础坑的形状为正方体结构，其尺寸大小为0.8M*0.8M*0.8M。
二、地笼的安装。
六棱杆地笼的规格为法兰中心距400mm,M24,6孔*1.8m，边长800mm；四棱杆地笼的规格为法兰中心距400mm,M20,4孔*0.8m，边长600mm，如图所示（待画）；地笼单个螺母的方向为立杆横臂的方向，安装地笼时要确保地笼安装的方向正确，从地笼法兰中心处沿布线方向预埋一根￠40PE管，预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；地笼上平面应低于地面10cm，以便于花砖或草坪的恢复；确保钢筋笼的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土采用C20水泥浇灌，浇灌时浇捣必须密实，禁止混凝土有空鼓。
三、地线的安装。
地线的安装应在地笼安装前进行；基础坑地线采用长1米，规格为50×50×5mm角钢作为垂直接地极，砸入基础坑地下，角钢上面焊接镀锌扁钢，扁钢部分通过地笼法兰中心伸出20cm，用铜线导体与防雷模块连接；使用原水泥杆的杆子引线选用Φ12的镀锌圆钢，金属立杆或引线与接地系统良好连接，使雷电流更好的泄放入地；地线的测量可使用接地摇表测量接地电阻值，前端设备的接地电阻应不大于4欧姆。
全省社会治安视频监控“天网”工程施工组织方案中国电信江西公司2009年8月目录一、项目组织管理机构 (2)二、项目进度计划 (2)三、工程建设组织方案 (2)1、工程调研 (2)2、工程设计 (3)3、工程准备 (3)4、安装与调试 (6)5、系统试运行验收 (7)6、系统移交 (7)四、项目质量管理 (7)五、前端设备安装具体要求 (8)六、安全施工措施 (9)一、项目组织管理机构按照省综治委的总体部署，全省社会治安视频监控“天网”工程即将全面启动，我公司承担全部建设维护任务。
这是我省提升社会综合治理能力的重要举措，是落实省政府与集团公司战略合作的具体体现，也是省公司重点信息化项目推进的重要成果，意义重大，责任重大。
为确保全省电信顺利完成建设维护任务，把“天网”工程建设成为全国省级平安项目典范，省公司决定成立“天网”工程建设领导小组，统一负责该工程的总体管理和推进工作。
全省社会治安视频监控“天网”工程建设组织管理机构详见：中电信赣〔2009〕216 号文“关于成立“天网”工程建设领导小组的通知”。
各分公司尽快成立相应团队并上报省公司。
二、项目进度计划全省社会治安视频监控“天网”工程建设的进度计划，按照要求分二个阶段进行。
一期建设阶段：2010年12月底前完成公共部位的工程建设，包括市级、县级监控中心的建设；所有监控点的建设和联网。
二期建设阶段：2011年5月底前完成内部单位的工程建设，包括现有监控资源的整合接入；公安人脸识别、客流智能分析、车辆智能检测等应用系统融合建设。
三、工程建设组织方案1、工程调研根据工程合同要求由本地工程师到现场进行工程调研，新建和已建监控点的环境情况、监控中心及机房等情况。
具体调研表格详细见《全省社会治安视频监控“天网”工程设计规范及方案指导》附件。
2、工程设计工程设计的内容包括前端监控点、监控中心及防雷等设计，本遵循《全省社会治安视频监控“天网”工程设计规范及方案指导》的相关要求。
天网工程施工方案天网工程施工方案一、项目概述天网工程是指在城市的重要地区，利用先进的监控设备和信息技术手段，对公共安全进行全方位、全天候的监控和防护。
本项目拟在A市的市区范围内建设天网工程，保障城市的公共安全。
二、施工原则1.安全原则：施工过程中，要严格按照安全规范操作，确保不对市区交通和居民生活造成影响。
2.质量原则：施工过程中，要按照相关规范和标准要求，确保工程质量合格。
3.科学原则：施工过程中，要运用先进的技术手段，确保工程建设的科学性和高效性。
三、施工内容及方法1.设备选型：根据城市区域的特点和需求，选用高清摄像机、红外感应器、智能识别设备等先进的监控设备。
2.天网布设：根据城市的道路和交通特点，科学规划监控设备的布设位置和数量，确保能够全面监控。
3.监控中心建设：建设一个集中控制和数据处理的监控中心，实现对天网工程全天候、全方位的监控。
4.数据传输和存储：利用先进的信息技术手段，确保监控数据的实时传输和安全存储。
四、施工步骤1.前期准备：成立施工团队，确定施工方案和进度计划，采购相关设备和材料。
2.天网设备布设：根据规划，对城市各个重要区域进行布设工作，确保设备能够实现全方位监控。
3.监控中心建设：选址并建设监控中心，安装相关的服务器、数据存储设备等，建设控制中心。
4.数据传输和存储：安装网络设备，实现监控数据的传输和存储，确保数据的实时性和安全性。
5.设备调试和优化：对安装的设备进行调试和优化，确保正常运行。
6.验收与交付：进行工程的验收工作，确保达到相关标准和规范要求，交付使用。
五、施工进度计划根据天网工程的规模和项目任务，制定以下施工进度计划：1.前期准备：3天2.天网设备布设：30天3.监控中心建设：15天4.数据传输和存储：10天5.设备调试和优化：7天6.验收与交付：5天六、施工人员配备根据施工步骤和进度计划，配备以下人员：1.项目经理：1名，负责项目的组织和实施。
2.技术人员：5名，负责设备的布设、调试和优化。
(此文档为word格式，下载后您可任意编辑修改！)内江市城市“天网”报警与监控系统第二期工程实施方案中国铁通集团有限公司内江分公司2012年8月15日目录1.施工方案和技术措施 (4)1.1.系统施工工序 (4)1.2.监控系统施工方案 (4)1.2.1.外场勘查 (4)1.2.2.基础施工 (5)1.2.3.立杆与吊装 (6)1.2.4.防雷及接地 (8)1.2.5.供电 (9)1.2.6.设备调试 (10)1.3.治安卡口系统施工方案 (10)1.3.1.工程概述 (10)1.3.2.外场勘查 (10)1.3.3.施工前准备 (11)1.3.4.基础施工 (11)1.3.5.龙门架安装 (13)1.3.6.地感线圈的切割与埋设 (14)1.3.7.立杆悬臂组装与起吊 (16)1.4.设备安装连接与调试 (17)1.5.采用标准、规范、规程 (18)2.人员组织及施工设备 (19)2.1.项目经理部组织体系 (19)2.2.主要施工设备 (19)3.设备、材料生产及运输 (20)3.1.设备生产及采购 (20)3.2.设备选型 (20)3.3.设备交货及运输 (20)4.系统维护及后续技术支持 (20)4.1.系统的日常维护 (20)4.2.技术支持及售后服务 (21)4.2.1.故障维修 (21)4.2.2.定期检修 (21)4.2.3.维检记录 (22)4.2.4.其它支持 (22)5.质量保证体系 (22)5.1.各岗位职责及权限 (22)5.2.质量管理目标 (23)5.3.质量管理措施 (23)6.文明施工及安全措施 (25)6.1.文明施工 (25)6.2.施工安全措施 (25)7.工程进度计划图 (26)附件A．安全生产责任书 (28)附录B．进场安全总交底 (29)附录C．分部分项工程安全技术交底 (31)附录D．施工人员三级安全教育记录卡 (32)1.施工方案和技术措施1.1.系统施工工序每个系统可分为以下几个阶段来施工：第一阶段：外场勘查选址并确认；第二阶段：基础和接地极的施工及管道检查及完善；第三阶段：设备安装接线及单机调试；第四阶段：系统调试。
图1系统施工工序1.2.监控系统施工方案1.2.1.外场勘查监控点位选址至关重要，其位置应放在视野开阔光线明亮、监控范围达到50-100米内无遮挡的地方，同时考到就移动光缆及近取电，电源稳定（24小时不断电）1.2.2.基础施工施工基础地点：城市道路、广场、小区及各种娱乐场所等；施工基础包括：手井、基础、挖沟、埋管、穿线几部分1、手井、基础：规格800mm×800mm；手井即俗称中转手井，主要用来做为线路中转；基础用来固定摄像机立杆，基础结构、尺寸：（见下图）基础与手井之间通过穿线管连接，管内放置铁丝，钢筋用M22标准（国家标准材料）攻丝，配镀锌螺母八个、垫圈和弹簧垫圈共四个。
图2手井基础结构示意图手井主要方便线缆敷设及系统检测维修，基础结构尺寸：500×500×600圆形井，如下图所示。
手井盖图3手井示意图2、挖沟：挖沟规格为200mm×500mm，沟底部要求平整不能有石子（防止石子损伤线管），基础沟的拐角不能小于直角要成圆弧形（成直角易让线管折断破露，易损伤内部线路的稳定）3、埋管：所有地下埋管统一用≥6公分的PVC线管，立杆基础到手井之间的PVC管为≥75公分管材。
线管密封性好，放水性能良好；线管离地面应不小于0.5米；线管管口应无毛刺和尖锐棱角；线管内放置穿线铁丝。
线缆敷设后，先用细砂土回填、回填后夯实路面，再根据周边环境复原路面，保持与原路面一致。
注：特殊路面需重压时，要预埋钢管防止因路面压力导致线管变形破裂。
4、穿线：各种类型的线缆用穿线器引导穿线，电源缆单独走一条管，其它线缆以现场实际距离为标准确定。
在接线过程中要严格按照设备线路说明来操作，注意所有信号控制线、电源正、负极切勿接反，保证线路与线路之间的结头牢固密封、良好的防水性。
1.2.3.立杆与吊装1、杆整体高度为6000mm，立杆表面要喷有银色防锈漆。
从杆顶部开始500mm处连通悬臂，悬臂长1000mm，杆顶部安装有避雷针，高度为600mm直径为12mm2、通过悬臂顶端有专门固定法兰盘安装摄像机，安装方式分为两种，一种带云台摄像机安装，通过悬臂固定桩安装到立杆上，另一种方式为安装球型摄像机，通过标准螺纹来安装球机转接头要90度垂直（如下图）图4球机安装示意图3、从立杆的底部开始到2.5m处开一长圆形出线孔，设备箱与出线孔相接，设备箱开孔为40×80mm进出线孔（立体图），箱子颜色为银色，表面喷涂“公安专用”字样，要求红色反光漆，规格6×6cm2大小图5设备箱立体图立杆底部开始200m处开一底盘椭圆形穿线孔规格长150mm宽50mm并有相应的穿线孔盖子，固定螺丝为内六角（见下图）图6立杆穿线孔1.2.4.防雷及接地防雷接地系统包括外场设备的防雷接地和监控机房的防雷接地。
外场设备的电源线采用直埋或管道敷设方式，其金属外层或金属管道应接到设备的地线上；电源线和通讯线的避雷器接地线以及设备机箱都连接在设备的地线上，但接地方式采用单点接地方式。
设备的地线连接到该设备的专用地网上。
监控机房的各类接地也采用单点接地方式连接到机房内的接地排上，包括线缆避雷器的地线、设备的保护接地、设备的工作地逻辑地等，但为了防止交流电源的干扰，交流电源的中性线不能连接在该地排上。
地排采用专线连接在专用的地网上。
地网的制作按有关的标准制作并在局前井或外场设备接线井内预留断接卡。
1、避雷针主要是防止外界电压危害人身安全和对设备的损害，抑制电器干扰，保证设备正常工作。
接地结构、尺寸：如下图所示安装要求接地体的焊接采用搭焊，搭焊长度为圆钢直径的6倍；接地体的安装点下方应无任何管道、线缆经过。
2、立杆安装通过基础螺杆与摄像机杆基础连接固定；要求基础杆与摄像杆基础安装牢固；摄像杆中心线应与水平面垂直；效果图如下图7立杆安装示意图1.2.5.供电外场设备的供电线路引自附近收费站区的变电站。
直埋的电力电缆选用铜芯聚氯乙烯绝缘聚氯乙烯护套铠装电力电缆，管道电力电缆则采用铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，产品满足GB12706标准。
电力电缆施工以前，检查电缆的出厂前盘测标签。
电力电缆敷设完后，其芯线之间、芯线对地之间的绝缘电阻用1000V兆欧表测，应保证温度在20℃时，不小于50兆欧公里。
1.2.6.设备调试设备安装后进行调试试运行，在设备不间断断电情况下，设备进行试行阶段，在此过程中我们将全程对设备进行跟踪调试！1.3.治安卡口系统施工方案1.3.1.工程概述本次治安卡口系统需在6个监控点路段进行建设。
系统采用地感线圈检测方式对所有经过监控点的车辆进行流量检测、超速抓拍等。
当系统检测到有车辆通过时，摄像机所摄车辆特写和全景图片经视频采集卡完成模数转换，其中特写图片经车牌识别模块完成车牌号码和车牌颜色识别，控制软件记录车辆通过监控点的时间、地点、车辆行驶速度、行驶方向、车身长度以及车辆图像、装载信息等，此图像、数据信息经处理并存入本地数据库，如有超速或“黑名单”车辆，可立即现场报警或远程报警；以上图像数据信息经光纤网络上传至监控中心并存入中心数据库，监控中心后台软件可完成查询、布控、报警功能等。
1.3.2.外场勘查治安卡口系统分布在全市主要进出城市的交通要道上，点位的选定至关重要。
各个进出城市路口的选址是：道路平坦、直、交通要道、地面完好，要考虑到光缆的传输及供电系统的便利，同时还要考虑选定的点位内，地下不得有天然气管、消防管、居民供水管、地下排水管沟、电力井沟，通信管、井等其它设施。
1.3.3.施工前准备施工准备是保证施工顺利进行的前提，主要包括技术准备、物质准备、组织准备及作业条件准备等，其具体内容是：（1）熟悉有关建设文件，了解工程特点及施工总体要求；（2）研究施工图纸，了解设计意图和商定解决方法；（3）施工员及各有关负责人就施工图、规范、说明书等技术要求进行技术交底；（4）落实设备、主材、辅材及施工机具，并进行检查确认；（5）做好设备开箱验收工作。
设备开箱验收时，按设备装箱单，对设备、零部件、备件进行清查，对设备进行外观检查，包括设备规格、型号是否符合订货要求，随机文件、合格证、原产地证明是否齐全，检查无误后做好记录；（6）落实施工班组及施工技术负责人，确定质量控制要求。
1.3.4.基础施工1、管道工程本系统无大型管道工程，选定的点位与取电距离有关，线形保持顺适，手井之间的管道无凸凹处，管节之间的连接角度不大于50。
封闭接缝防水按《通信管道工程施工及验收技术规范》（YDJ 39-90）标准执行。
管道铺设后，其端头用封头堵塞，防止异物进入管孔。
有些横穿马路管道和机动车道的铺设，在没有管道的情况下，必须采用顶管铺设方式完成，管径不得小于75管，在施工前做好与道路承包人、园林规划局、政府相关部门的施工手续及协调工作，同时做好绿地保护及安全护栏，达到规范施工。
需要在绿化带和人行路面施工挖沟（沟0.2m*深0.5m）埋设管道时，要做到完工后恢复掩埋于土，恢复绿化带平整和修复人行路面。
管道工程铺设完成后，应以保证管道的施工质量。
2、手井基础手井大小为0.5m*0.5m*0.5m圆形井，绿地及人行道可用水泥井盖；手井内按图要求用砖砌成再用水泥浆抹平；手井完成后，恢复周边绿地及路面，保持周与边地面一致不影响周边环境。
图8手井与立杆基础2、立杆基础治安卡口立杆方式为单向车道双杆形式安装，即前杆为线圈附近车辆照明，后杆为电子抓拍形式。
立杆基础大小按图纸设计要求施工，基础与手井通信线管采用PVC管，每一个安装点均需布两根线管，将220V交流电与信号线分开敷设，线管的直径分别为30mm及75mm。
基础大小应与实际立杆壁长为标准来计算实际大小。
4、基础接地系统（1）防雷及接地装置施工按照规范的施工图进行。
（2）接地网线采用50×5镀锌扁钢，接地极采用50×50×5镀锌角钢。
接地网线间续接、与接地体的连接均采用满焊焊接，接地电阻≤4Ω。
（3）接地体接地点的选择避开门、通道、地面上有人活动的地方。
（4）整个接地网外露部分的连接可靠，接地线规格正确，防腐层完好。
（5）工频接地电阻值及设计要求的其它测试参数符合设计规定，雨后不应立即测量接地电阻。
（6）设备均按照规范安装牢固，使业主满意。
5、机箱的安装路口机箱采用抱箍的方式固定于立杆竖杆3m的高度。
机箱内部空间足够大，有利于散热、安装、使用和维修。
1.3.5.龙门架安装1、首先检查地基是否符合规范要求，龙门架的基础，应符合下列要求:A、土层压实后的承载力应不小于80kPa。
