电路的基本概念和基本定律一、电路基本概述1.电流流经的路径叫电路，它是为了某种需要由某些电工设备或元件按一定方式组合起来的，它的作用是A：实现电能的传输和转换；B：传递和处理信号（如扩音机、收音机、电视机）。
一般电路由电源、负载和连接导线（中间环节）组成。
（1）电源是一种将其它形式的能量转换成电能或电信号的装置，如：发电机、电池和各种信号源。
（2）负载是将电能或电信号转换成其它形式的能量或信号的用电装置。
如电灯、电动机、电炉等都是负载，是取用电能的设备，它们分别将电能转换为光能、机械能、热能。
（3）变压器和输电线是中间环节，是连接电源和负载的部分，它起传输和分配电能的作用。
2. 电路分为外电路和内电路。
从电源一端经过负载再回到电源另一端的电路，称为外电路；电源内部的通路称为内电路。
3．电路有三种状态：通路、开路和短路。
（1）通路是连接负载的正常状态；（2）开路是R→∝或电路中某处的连接导线断线，电路中的电流I＝0，电源的开路电压等于电源电动势，电源不输出电能。
例如生产现场的电流互感器二次侧开路，开路电压很高，将对工作人员和设备造成很大威胁；（3）短路是相线与相线之间或相线与大地之间的非正常连接，短路时，外电路的电阻可视为零，电流有捷径可通，不再流过负载。
因为在电流的回路中仅有很小的电源内阻，所以这时的电流很大，此电流称为短路电流。
短路也可发生在负载端或线路的任何处。
产生短路的原因往往是由于绝缘损坏或接线不慎，因此经常检查电气设备和线路的绝缘情况是一项很重要的安全措施。
为了防止短路事故所引起的后果，通常在电路中接入熔断器或自动断路器，以便发生短路时，能迅速将故障电路自动切除。
4、电路中产生电流的条件：（1）电路中有电源供电；（2）电路必须是闭合回路；5、电路的功能：（1）传递和分配电能。
如电力系统，它是由发电机，升压变压器，输电线、降压变压器、供配电线路和各种高、低压电器组成。
（2）传递和处理信号。
电工基础-电路的基本概念和基本定律教案第一章：电路的基本概念1.1 电流定义：电流是电荷的流动，单位是安培（A）电流的产生：电压使电荷发生移动形成电流1.2 电压定义：电压是电场力推动电荷移动的能力，单位是伏特（V）电压的产生：电源提供电压，使电荷在电路中流动1.3 电阻定义：电阻是电路对电流阻碍作用的大小，单位是欧姆（Ω）电阻的计算：R = V/I，其中V为电压，I为电流第二章：电路的基本元件2.1 电源定义：电源是提供电压的装置常见电源：电池、发电机、电源适配器等2.2 负载定义：负载是电路中消耗电能的装置常见负载：电灯、电动机、电阻等2.3 开关定义：开关是控制电路通断的装置常见开关：手动开关、自动开关等第三章：基本电路定律3.1 欧姆定律定义：电流I与电压V成正比，与电阻R成反比，公式为I = V/R 应用：计算电路中的电流、电压和电阻3.2 基尔霍夫电压定律（KVL）定义：电路中任意闭合回路电压的代数和等于零应用：分析电路中的电压关系，解决电压问题3.3 基尔霍夫电流定律（KCL）定义：电路中任意节点流入电流的代数和等于流出电流的代数和应用：分析电路中的电流关系，解决电流问题第四章：简单电路分析4.1 串联电路定义：电路中元件依次连接，电流相同，电压分配特点：电流相同，电压分配应用：计算串联电路中的电流、电压和电阻4.2 并联电路定义：电路中元件并行连接，电压相同，电流分配特点：电压相同，电流分配应用：计算并联电路中的电流、电压和电阻第五章：电路测量与实验5.1 测量工具电流表：测量电路中的电流电压表：测量电路中的电压电阻表：测量电路中的电阻5.2 实验步骤与方法实验设计：确定实验目的、电路连接方式等实验操作：按照实验步骤进行测量和数据记录实验分析：根据测量数据进行分析，得出结论第六章：电路的进阶概念6.1 交流电与直流电定义：交流电是电压和电流方向周期性变化的电，直流电是电压和电流方向不变的电特点：交流电有频率和相位，直流电稳定6.2 频率与周期定义：频率是单位时间内交流电变化的次数，周期是一次完整变化所需的时间关系：f = 1/T，其中f为频率，T为周期6.3 相位差定义：交流电中两个电压或电流波形的相对时间差应用：分析电路中波形的相位关系第七章：电路图的绘制7.1 电路图符号电源符号：电池、发电机等负载符号：电灯、电动机、电阻等开关符号：手动开关、自动开关等7.2 电路图绘制规则清晰：符号清晰，连线准确简洁：简化电路，删除多余部分一致：符号一致，电压方向一致7.3 电路图的解读与绘制解读：分析电路元件和连接方式，理解电路功能绘制：根据电路元件和连接方式，绘制电路图第八章：电路仿真软件的使用8.1 电路仿真软件概述定义：电路仿真软件是一种用于电路分析和设计的工具作用：模拟电路运行，验证电路设计，分析电路性能8.2 常见的电路仿真软件Multisim：功能强大，操作简单，广泛应用于电路设计和实验教学Proteus：界面友好，兼容性好，支持多种硬件描述语言LabVIEW：基于图形化编程语言，适用于复杂电路系统的研究和开发8.3 电路仿真软件的使用方法打开软件，创建新项目绘制电路图，添加元件设置参数，运行仿真分析结果，优化电路设计第九章：磁路与电磁感应9.1 磁路定义：磁力线在电路中的路径磁阻：磁路对磁力线的阻碍作用磁通量：磁场穿过磁路的面积与磁场强度之积9.2 电磁感应定义：磁通量变化时，产生感应电动势法拉第电磁感应定律：ε= -dΦ/dt，其中ε为感应电动势，Φ为磁通量，t为时间楞次定律：感应电流的方向是阻碍磁通量变化的方向第十章：电机的工作原理与控制10.1 直流电机工作原理：电流通过电枢产生磁场，与磁极相互作用产生转矩控制方式：电压控制、电流控制、转速控制等10.2 交流电机工作原理：电流通过线圈产生磁场，与磁极相互作用产生转矩控制方式：电压控制、频率控制、转速控制等10.3 电机控制系统定义：通过控制电机的工作原理和运行参数，实现对电机的控制应用：电动汽车、工业、风力发电等第十一章：电力电子技术11.1 电力电子器件定义：用于电力转换和控制的电子器件常见器件：二极管、晶体管、晶闸管、GTO、IGBT等11.2 电力电子电路定义：利用电力电子器件实现电能转换和控制的电路应用：变频调速、整流、逆变、斩波等11.3 电力电子技术的应用定义：电力电子技术在电力系统和电气设备中的应用应用领域：电源、电机控制、电力系统、可再生能源等第十二章：电气设备12.1 概述定义：用于发电、输电、变电、配电和用电的设备分类：发电设备、输电设备、变电设备、配电设备、用电设备12.2 发电设备定义：将机械能、热能等转化为电能的设备常见设备：汽轮机、水轮机、风力发电机、太阳能光伏板等12.3 输电设备定义：将电能从发电站输送到用户的设备常见设备：输电线路、变压器、断路器等第十三章：电力系统分析13.1 电力系统的基本组成部分定义：电力系统由发电、输电、变电、配电和用电五个部分组成作用：实现电能的生产、传输、分配和消费13.2 电力系统的稳定性分析定义：分析电力系统在受到扰动时的稳定运行能力稳定性指标：暂态稳定性、静态稳定性、暂态过程中的电压稳定性等13.3 电力系统的经济性分析定义：分析电力系统的运行成本和效率经济性指标：发电成本、输电损耗、用电成本等第十四章：电力系统的保护与控制14.1 电力系统的保护定义：对电力系统进行故障检测和隔离，保护设备和人员安全保护装置：继电保护、差动保护、距离保护等14.2 电力系统的控制定义：对电力系统的运行参数进行调节和控制，保证系统稳定运行控制方法：开关控制、调节控制、最优控制等14.3 电力系统自动化定义：利用计算机技术和自动化装置实现电力系统的运行控制和管理应用：发电控制、输电控制、变电控制、配电控制等第十五章：可再生能源与电力系统15.1 可再生能源概述定义：指在自然界中不断补充的能源，如太阳能、风能、水能等优点：清洁、可再生、减少化石能源依赖等15.2 可再生能源并网技术定义：将可再生能源发电装置接入电力系统，实现电能的互补和利用技术难点：波动性、不稳定、电能质量等15.3 电力系统的可持续发展定义：在满足人类需求的保证电力系统的长期稳定和发展措施：发展可再生能源、提高能源利用效率、减少环境污染等重点和难点解析本文主要介绍了电工基础-电路的基本概念和基本定律，包括电路的基本概念、基本元件、基本电路定律、简单电路分析、电路测量与实验、电路的进阶概念、电路图的绘制、电路仿真软件的使用、磁路与电磁感应、电机的工作原理与控制、电力电子技术、电气设备、电力系统分析、保护与控制以及可再生能源与电力系统等方面的知识。

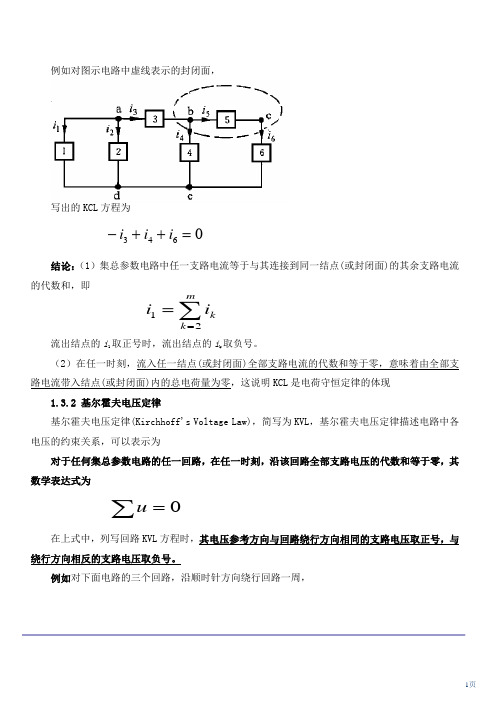

例如对图示电路中虚线表示的封闭面，写出的KCL 方程为结论：（1）集总参数电路中任一支路电流等于与其连接到同一结点(或封闭面)的其余支路电流的代数和，即流出结点的i 1取正号时，流出结点的i k 取负号。
（2）在任一时刻，流入任一结点(或封闭面)全部支路电流的代数和等于零，意味着由全部支路电流带入结点(或封闭面)内的总电荷量为零，这说明KCL 是电荷守恒定律的体现1.3.2 基尔霍夫电压定律基尔霍夫电压定律(Kirchhoff's Voltage Law)，简写为KVL ，基尔霍夫电压定律描述电路中各电压的约束关系，可以表示为对于任何集总参数电路的任一回路，在任一时刻，沿该回路全部支路电压的代数和等于零，其数学表达式为在上式中，列写回路KVL 方程时，其电压参考方向与回路绕行方向相同的支路电压取正号，与绕行方向相反的支路电压取负号。
例如对下面电路的三个回路，沿顺时针方向绕行回路一周，643=++-i i i ∑==m k kii 21∑=0u写出的KVL 方程为：KVL 方程是以支路电压为变量的常系数线性齐次代数方程，它对支路电压施加了线性约束。
KVL 可以从由支路组成的回路，推广到任一闭合的结点序列，即在任一时刻，沿任一闭合结点序列的各段电压(不一定是支路电压)的代数和等于零。
例如 对下面电路中闭合结点序列abca 和abda列出的 KVL 方程分别为:01342=-++u u u u 0245=--u u u 0135=-+u u u cbac bc ca ab cabc ab 0u u u u u u u u +=--==++db ad bd da ab dabd ab 0u u u u uu u u +=--==++。
电路的基本概念与基本定律1. 电路的基本概念1.1 电路是什么首先，我们得知道，电路就像是一条“水管”，不过这里流动的不是水，而是电。
想象一下你在家里打开水龙头，水顺着管道流动，电流也是如此。
电路里有很多“组件”，像是电池、导线、开关和灯泡，它们共同工作，就像一支乐队，齐心协力奏出动听的乐章。
电池就像是乐队的指挥，它提供电力，让电流得以流动。
而导线则像是乐器之间的连接，确保每一个音符都能完美地传递。
1.2 电流与电压接下来，我们得聊聊电流和电压。
电流就像是流水的速度，单位是安培（A），而电压则是推动电流流动的力量，单位是伏特（V）。
可以想象一下，如果水流的压力不足，那么水就流不动，这就是电压的重要性。
电压高，电流就能“畅通无阻”，低了就容易卡壳。
电流和电压是电路里的好伙伴，缺一不可。
2. 基本定律2.1 欧姆定律欧姆定律可是电路中的一颗明珠，它告诉我们电流、电压和电阻之间的关系。
简而言之，欧姆定律的公式是 V = I * R，其中 V 是电压，I 是电流，R 是电阻。
想象一下，电流就像是小溪，电阻则是溪流中的石头，石头越多，水流就越难过去。
这个公式就像一张“通行证”，帮助我们了解在不同情况下，电流是如何受到影响的。
2.2 基尔霍夫定律然后我们要提到的是基尔霍夫定律，它就像是电路的交通规则。
基尔霍夫有两个定律，第一个是电流定律，意思是进入某个节点的电流总和等于离开的电流总和。
第二个是电压定律，简单来说就是在一个闭合回路中，各个部分的电压总和要等于零。
听起来有点复杂，但其实就像是一个小镇的交通，所有的车辆都要遵循规则，才能保持畅通无阻。
3. 电路中的应用3.1 日常生活中的电路现在我们可以看看电路在我们日常生活中的应用。
想象一下，你在晚上打开灯，电路就开始工作，电流流动，灯泡发光，瞬间照亮整个房间。
这一切都是电路在背后默默付出。
还有那些高科技的设备，比如手机、电脑，它们的电路设计得非常复杂，却都遵循着上述的基本概念和定律。
