电路的基本概念和基本定律一、电路基本概述1.电流流经的路径叫电路，它是为了某种需要由某些电工设备或元件按一定方式组合起来的，它的作用是A：实现电能的传输和转换；B：传递和处理信号（如扩音机、收音机、电视机）。
一般电路由电源、负载和连接导线（中间环节）组成。
（1）电源是一种将其它形式的能量转换成电能或电信号的装置，如：发电机、电池和各种信号源。
（2）负载是将电能或电信号转换成其它形式的能量或信号的用电装置。
如电灯、电动机、电炉等都是负载，是取用电能的设备，它们分别将电能转换为光能、机械能、热能。
（3）变压器和输电线是中间环节，是连接电源和负载的部分，它起传输和分配电能的作用。
2. 电路分为外电路和内电路。
从电源一端经过负载再回到电源另一端的电路，称为外电路；电源内部的通路称为内电路。
3．电路有三种状态：通路、开路和短路。
（1）通路是连接负载的正常状态；（2）开路是R→∝或电路中某处的连接导线断线，电路中的电流I＝0，电源的开路电压等于电源电动势，电源不输出电能。
例如生产现场的电流互感器二次侧开路，开路电压很高，将对工作人员和设备造成很大威胁；（3）短路是相线与相线之间或相线与大地之间的非正常连接，短路时，外电路的电阻可视为零，电流有捷径可通，不再流过负载。
因为在电流的回路中仅有很小的电源内阻，所以这时的电流很大，此电流称为短路电流。
短路也可发生在负载端或线路的任何处。
产生短路的原因往往是由于绝缘损坏或接线不慎，因此经常检查电气设备和线路的绝缘情况是一项很重要的安全措施。
为了防止短路事故所引起的后果，通常在电路中接入熔断器或自动断路器，以便发生短路时，能迅速将故障电路自动切除。
4、电路中产生电流的条件：（1）电路中有电源供电；（2）电路必须是闭合回路；5、电路的功能：（1）传递和分配电能。
如电力系统，它是由发电机，升压变压器，输电线、降压变压器、供配电线路和各种高、低压电器组成。
（2）传递和处理信号。
电路基本概念和规律一、电流1．电流（1）定义：电荷的定向移动形成电流。
（2）条件：①有自由移动的电荷；②导体两端存在电压。
注意：形成电流的微粒有三种：自由电子、正离子和负离子。
其中金属导体导电时定向移动的电荷是自由电子，液体导电时定向移动的电荷是正离子和负离子，气体导电时定向移动的电荷是电子、正离子和负离子。
（3）公式①定义式：qIt=，q为在时间t内穿过导体横截面的电荷量。
注意：如果是正、负离子同时定向移动形成电流，那么q是两种离子电荷量的绝对值之和。
②微观表达式：I=nSve，其中n为导体中单位体积内自由电子的个数，q为每个自由电荷的电荷量，S 为导体的横截面积，v为自由电荷定向移动的速度。
（4）方向：规定正电荷定向移动的方向为电流的方向，与负电荷定向移动的方向相反。
注意：电流既有大小又有方向，但它的运算遵循算术运算法则，是标量。
（5）单位：国际单位制中，电流的单位是安培（A），常用单位还有毫安（mA）、微安（μA），1 mA=10–3 A，1 μA=10–6 A。
2．电流的分类方向不改变的电流叫直流电流；方向和大小都不改变的电流叫恒定电流；方向周期性改变的电流叫交变电流。
3．三种电流表达式的比较分析1．电源：通过非静电力做功使导体两端存在持续电压，将其他形式的能转化为电能的装置。
2．电动势（1）定义：电动势在数值上等于非静电力把1 C 的正电荷在电源内从负极移送到正极所做的功。
（2）表达式：qW E =。
（3）物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量。
注意：电动势由电源中非静电力的特性决定，跟电源的体积无关，跟外电路无关。
（4）方向：电动势虽然是标量，但为了研究电路中电势分布的需要，规定由负极经电源内部指向正极的方向（即电势升高的方向）为电动势的方向。
（5）电动势与电势差的比较1．电阻（1）定义式：I U R =。
（2）物理意义：导体的电阻反映了导体对电流阻碍作用的大小。
第一章 电路的基本概念及基本定律第一节 电路的概念、组成和作用一、电路的概念电路是电流的通路，是为了某种需要而由一些电工设备或元件按照一定方式联接而成的闭合回路。
二、电路的组成电路由电源、负载和中间环节三个基本部分组成的（一）电源电源是供应电能的设备。
它把其他形式的能量转化为电能。
（二）负载负载，是对取用电能设备的统称。
（三）中间环节中间环节是指联接电源和负载的部分.三、电路的作用（一）电路能够实现电能的传输、分配和转换。
（二）电路能够实现信号的传递和处理。
四、电路的激励与响应激励(输入):作用在电路上的电源或信号源的电压或电流.响应(输出):由于激励在电路各部分产生的电压和电流。
第二节 电路的基本物理量一、电流（一）电流的概念把电荷有规则的定向运动现象，称为“电流”。
（二）电路的大小和种类所谓电流强度就是单位时间内通过导体横截面的电量。
电流分直流电流和交流电流两种。
1．直流电流大小和方向都不随时间的变化而变化的电流，称为直流电流.2．交流电流大小和方向都随时间的变化而变化的电流，称为“交流电流.对于直流，其电流强度（I ）等于单位时间（t ）内通过导体横截面的电量（Q ）。
I=tQ （1-1） （三）电流的单位在国际单位制中，电流(I)----安（A ）；电量（Q ）----库仑（C ）；时间（t ）----秒（s ）(四)电流的方向习惯上规定正电荷运动的方向为电流的方向。
二、电压（一）电压的概念定义：a 、b 两点间的电压U ab 在数值上等于把单位正电荷从a 点移到b 点，电场力所作的功。
（二）电压的大小和单位用公式表示为（1-2） 上式说明：（1）a 、b 两点间的电压U ab 在数值上等于电场力把单位正电荷从a点移到b 点所作的功，也就是单位正电荷从a 点到b 点所失去的能量。
（2）电路中任意两点间的电压等于这两点的电位之差，所以电压又叫做“电位差”。
（三）电压的方向电压方向规定为高电位点指向低电位点。

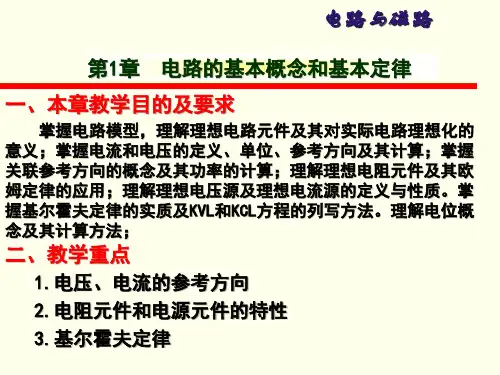

第一章电路的基本概念及基本定律本章重点：参考方向、关联参考方向，电路元件，独立电源，基尔霍夫定律本章难点：参考方向，受控源§1-1 电路与电路模型实际电路是为完成某种预期目的而设计、安装、运行的，由电路元器件相互连接而成，具有传输电能、处理信号、测量、控制、计算等功能。
电路模型是由理想电路元件取代每一个实际电路器件而构成的电路。
理想电路元件是组成电路模型的最小单元，具有某种确定的电磁性质的假想元件。
注意：本书说电路均指电路模型，并将理想电路元件简称电路元件以下是手电筒的实际电路及电路模型：元件分类按不同原则可将元件分成以下几类：1、线性元件与非线性元件2、有源元件与无源元件3、二端元件与多端元件4、静态元件与动态元件5、集中参数元件与分布参数元件§1-2 基本物理量和参考方向一、基本物理量在电路分析中，常用的基本物理量（亦称基本变量）有：电流i，电压u，电量q，磁链ψ，能量W和功率p。
通过这些物理量可以反映电路所具有的性能，揭示电路的变化规律。
二、参考方向在电路中，电流和电压都具有方向性。
对于简单的电路来说，电流的实际流向（正电荷运动的方向）、电压的正负极性是可以判断出来的，但对于复杂电路、或方向不断变化（如日常用的50Hz交流电）的交变电路来说，事先辨别出它们的方向是相当困难的。
因此在分析电路之前就需要假设一个方向——参考方向。
1、电流参考方向电流在导线中或一个元件中流动的实际方向只有两种可能。
对于难以确定电流实际方向的较复杂电路，为了分析计算的方便，假设了每个支路或元件上的电流方向，这种人为假设的电流方向就是电流的参考方向。
电流参考方向：对于一个具体的元件或支路可以任意选定某一方向为其电流参考方向。
如果选定的参考方向与实际电流方向一致，那么电流为正值，选定的参考方向与实际电流方向相反，电流为负值。
在下图中：(a)中选定的参考方向与实际电流方向一致，i>0(b)中选定的参考方向与实际电流方向不一致，i<0电流的大小为单位时间内通过导体横截面的电荷量，即如果电流的大小为恒值，且方向不变，此时电流的基本单位为安培，简称安（简写为A）。
电路的基本概念和规律一、考纲要求1.理解欧姆定律、电阻定律、焦耳定律的内容，并会利用它们进行相关的计算与判断.2.会用导体的伏安特性曲线I－U图象及U－I图象解决有关问题.3.能计算非纯电阻电路中的电功、电功率、电热．二、知识梳理1.电流（1）定义：通过导体横截面的电荷量q跟通过这些电荷所用时间t的比值，叫做电流．（2）方向：自由电荷的定向移动形成电流．规定正电荷定向移动的方向为电流的方向．（3）2.电阻（1）定义式：R＝.（2）物理意义：导体的电阻反映了导体对电流阻碍作用的大小．3.电阻定律：R＝ρ.4.电阻率（1）物理意义：反映导体导电性能的物理量，是导体材料本身的属性．（2）电阻率与温度的关系①金属的电阻率随温度升高而增大；②半导体的电阻率随温度升高而减小；③超导体：当温度降低到绝对零度附近时，某些材料的电阻率突然减小为零，成为超导体．5.部分电路欧姆定律（1）内容：导体中的电流I跟导体两端的电压U成正比，跟导体的电阻R成反比．（2）公式：I＝.（3）适用条件：适用于金属导体和电解质溶液导电，适用于纯电阻电路．6.电功（1）定义：导体中的恒定电场对自由电荷的电场力做的功．（2）公式：W＝qU＝IUt(适用于任何电路)．(3)电流做功的实质：电能转化成其他形式能的过程．7.电功率（1）定义：单位时间内电流做的功，表示电流做功的快慢．（2）公式：P＝W/t＝IU(适用于任何电路)．8.焦耳定律（1）电热：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比．（2）计算式：Q＝I2Rt.9.热功率（1）定义：单位时间内的发热量．（2）表达式：P＝＝I2R.10.串、并联电路的特点（1）特点对比U＝U1＝U2＝…＝U n＝＋＋…＋＝，＝＝，＝＝，＝＝，＝串联电路的总电阻大于其中任一部分电路的总电阻．②并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻．③无论电阻怎样连接，某一段电路的总耗电功率P总是等于该段电路上各个电阻耗电功率之和．④无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大．三、要点精析1.对电阻率的理解：（1）电阻率可以用ρ＝计算，在数值上等于用某种材料制成的长为1 m、横截面积为1 m2的导线的电阻值．（2）电阻率与导体材料有关，与导体长度l、横截面积S无关．（3）电阻率与温度有关．例如，金属材料的电阻率随温度的升高而增大．半导体材料的电阻率随温度的升高而减小．有些材料的电阻率几乎不受温度的影响，可制作标准电阻．2.R＝ρ与R＝的比较：R＝ρR＝3.应用公式R＝ρ时的注意事项应用公式R＝ρ解题时，要注意公式中各物理量的意义及变化情况．（1）公式R＝ρ中，l为沿电流的方向的长度，S为垂直电流方向的面积．（2）导体长度l和横截面积S中只有一个发生变化，另一个不变．（3）l和S同时变化，有一种特殊情况是l与S成反比，即导线的总体积V＝lS不变．（4）输电线问题中，输电线的长度等于两地距离的二倍．4.对伏安特性曲线的理解（1）图线的区别①下图中，图线a、b表示线性元件，图线c、d表示非线性元件．②图线a、b的斜率表示电阻的倒数，斜率越大，电阻越小，故R a＜R b(如图甲所示)．③图线c的电阻随电压的增大而减小，图线d的电阻随电压的增大而增大(如图乙所示)．（1）图线的意义①由于导体的导电性能不同，所以不同的导体有不同的伏安特性曲线．②伏安特性曲线上每一点的电压坐标与电流坐标的比值，对应这一状态下的电阻．5.伏安特性曲线的“三点注意”（1）在I－U曲线上某点切线的斜率不是电阻的倒数．（2）要区分是I－U图线还是U－I图线．（3）对线性元件：R＝＝；对非线性元件：R＝≠.应注意，线性元件不同状态时比值不变，非线性元件不同状态时比值不同．6.计算电功、电热、电功率的方法技巧（1）P＝UI、W＝UIt、Q＝I2Rt，在任何电路中都能使用．在纯电阻电路中，W＝Q、UIt＝I2Rt，在非纯电阻电路中，W＞Q、UIt＞I2Rt.（2）在非纯电阻电路中，欧姆定律R＝不成立．（3）处理非纯电阻电路的计算问题时，要善于从能量转化的角度出发，紧紧围绕能量守恒定律，利用“电功＝电热＋其他能量”寻找等量关系求解．（4）导体在某状态下的电功率P＝UI，也可以从U－I图线看该状态纵、横坐标围成的矩形面积，注意不是曲线与坐标轴包围的面积．7.8.“柱体微元”模型求解电流大小[模型构建]带电粒子在外加电场的作用下，形成定向移动的粒子流，从中取一圆柱形粒子流作为研究对象即为“柱体微元”模型．如图所示，粗细均匀的一段导体长为l，横截面积为S，导体单位体积内的自由电荷数为n，每个自由电荷的电荷量为q，当导体两端加上一定的电压时，导体中的自由电荷沿导体定向移动的速率为v.[模型条件]（1）外加电压为恒定电压．（2）带电粒子流仅带一种电荷．（3）带电粒子在柱体内做定向移动．[模型特点]（1）柱体的长―→l.柱体的横截面积―→S.（2）带电粒子在柱体内做匀加速直线运动．[处理思路]（1）选取一小段粒子流为柱体微元．（2）运用相关物理规律，结合柱体微元和整体对象的关联性进行分析计算．（3）常用的公式．①导体内的总电荷量：Q＝nlSq.②电荷通过横截面D的时间：t＝.③电流表达式：I＝＝nqSv.。
电路的基本概念与基本定律1. 电路的基本概念1.1 电路是什么首先，我们得知道，电路就像是一条“水管”，不过这里流动的不是水，而是电。
想象一下你在家里打开水龙头，水顺着管道流动，电流也是如此。
电路里有很多“组件”，像是电池、导线、开关和灯泡，它们共同工作，就像一支乐队，齐心协力奏出动听的乐章。
电池就像是乐队的指挥，它提供电力，让电流得以流动。
而导线则像是乐器之间的连接，确保每一个音符都能完美地传递。
1.2 电流与电压接下来，我们得聊聊电流和电压。
电流就像是流水的速度，单位是安培（A），而电压则是推动电流流动的力量，单位是伏特（V）。
可以想象一下，如果水流的压力不足，那么水就流不动，这就是电压的重要性。
电压高，电流就能“畅通无阻”，低了就容易卡壳。
电流和电压是电路里的好伙伴，缺一不可。
2. 基本定律2.1 欧姆定律欧姆定律可是电路中的一颗明珠，它告诉我们电流、电压和电阻之间的关系。
简而言之，欧姆定律的公式是 V = I * R，其中 V 是电压，I 是电流，R 是电阻。
想象一下，电流就像是小溪，电阻则是溪流中的石头，石头越多，水流就越难过去。
这个公式就像一张“通行证”，帮助我们了解在不同情况下，电流是如何受到影响的。
2.2 基尔霍夫定律然后我们要提到的是基尔霍夫定律，它就像是电路的交通规则。
基尔霍夫有两个定律，第一个是电流定律，意思是进入某个节点的电流总和等于离开的电流总和。
第二个是电压定律，简单来说就是在一个闭合回路中，各个部分的电压总和要等于零。
听起来有点复杂，但其实就像是一个小镇的交通，所有的车辆都要遵循规则，才能保持畅通无阻。
3. 电路中的应用3.1 日常生活中的电路现在我们可以看看电路在我们日常生活中的应用。
想象一下，你在晚上打开灯，电路就开始工作，电流流动，灯泡发光，瞬间照亮整个房间。
这一切都是电路在背后默默付出。
还有那些高科技的设备，比如手机、电脑，它们的电路设计得非常复杂，却都遵循着上述的基本概念和定律。
电路的基本概念和规矩-回复电路是现代科技中最为基础和重要的一部分，它贯穿着我们日常生活的方方面面。
在这篇文章中，我将为您详细介绍电路的基本概念和规则，希望能够帮助您更好地了解这一领域。
首先，让我们从电路的定义开始。
电路是指由导体、电源和负载组成的闭合路径，电流可在其中通过。
导体可以是金属、水和其他能导电的物质，而电源则提供了电流的能量，负载则是电流通过的目标。
在电路中，电流的流动被描述为一种电荷运动的现象。
电荷是构成物质的基本粒子之一，它带有正电荷或负电荷。
正电荷表示缺少电子，负电荷表示过多的电子。
正电荷和负电荷之间的相互作用创造了电流。
在电路中，电流的强度被称为电流，单位是安培（A）。
电流的方向通常是从正电荷（缺少电子）流向负电荷（过多的电子），这是因为电子是带有负电荷的。
另一个与电路相关的重要概念是电压。
电压是表示电流能量的大小的一个物理量，单位是伏特（V）。
电压可以看作是克服电子之间相互作用力的能力。
当电荷从高电压地区（正负电荷之间的能量差大）流向低电压地区（能量差小）时，电压差会产生电流。
在电路中，电阻是限制电流流动的物理特性。
电阻的单位是欧姆（Ω），它取决于导体的物理特性和长度。
电阻的大小可以通过欧姆定律进行计算，该定律表明电阻与电流和电压之间存在线性关系：电流等于电压除以电阻。
除了电流、电压和电阻之外，电路中还有其他一些重要概念和规则需要了解。
例如，串联电路和并联电路是电路中常见的连接方式。
在串联电路中，负载依次连接在一起，电流依次通过每个负载。
而在并联电路中，负载是平行连接的，电流在每个负载上都有相同的强度。
另一个重要概念是电功率，它表示电流转化为其他形式能量的速率。
电功率的单位是瓦特（W），可以通过功率的定义式P = IV（电压乘以电流）来计算。
最后，我们来讨论电路中的两个基本定律：基尔霍夫定律和欧姆定律。
基尔霍夫定律包括节点定律和回路定律。
节点定律表明，在电路中的任何一点，电流的总和等于零。
35题组层级快练一、选择题1．(2017·上海学业考试)将四个定值电阻a 、b 、c 、d 分别接入电路，测得相应的电流、电压值如图所示．其中阻值最接近的两个电阻是( )A ．a 和bB ．b 和dC ．a 和cD ．c 和d答案 A解析 分别过原点作出过四个点的图像，根据图像的斜率表示电阻可知，a 、b 两电阻大小最为接近，故A 项正确，B 、C 、D 三项错误．2.(2017·莱芜模拟)某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状(图中阴影部分)，半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极，设该电阻的阻值为R.下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为( ) A ．R ＝ρ（b ＋a ）2πabB ．R ＝ρ（b －a ）2πabC ．R ＝ρab2π（b －a ）D ．R ＝ρab2π（b ＋a ）答案 B解析 根据R ＝ρlS ，从单位上看，答案中，分子应是长度单位，而分母应是面积单位，只有A 、B 符合单位，C 、D 项错误；再代入特殊值，若b ＝a ，球壳无限薄，此时电阻为零，因此只有B 项正确，A 项错误． 3．(2017·海淀区模拟)如图，虚线框内为改装好的电表，M 、N 为新电表的接线柱，其中灵敏电流计G 的满偏电流为200 μA ，已测得它的内阻为495.0 Ω.图中电阻箱读数为5.0 Ω.现将MN 接入某电路，发现灵敏电流计G 刚好满偏，则根据以上数据计算可知( )A ．M 、N 两端的电压为1 mVB ．M 、N 两端的电压为100 mVC ．流过M 、N 的电流为2μAD ．流过M 、N 的电流为20 mA答案 D解析 A 项，M 、N 两端电压：U ＝I g R g ＝200×10－6×495 V ＝0.099 V ＝99 mV ，故A 、B 两项错误；C 项，流过M 、N 的电流：I ＝I g ＋U R ＝200×10－6A ＋0.0995 A ＝0.02 A ＝20 mA ，故C 项错误，D 项正确．4.(2015·北京)如图所示，其中电流表A 的量程为0.6 A ，表盘均匀划分为30个小格，每小格表示0.02 A ；R 1的阻值等于电流表内阻的1/2；R 2的阻值等于电流表内阻的2倍，若用电流表A 的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是( )A ．将接线柱1、2接入电路时，每一小格表示0.04 AB ．将接线柱1、2接入电路时，每一小格表示0.02 AC ．将接线柱1、3接入电路时，每一小格表示0.06 AD ．将接线柱1、3接入电路时，每一小格表示0.01 A 答案 C解析 A 、B 项，当接线柱1、2接入电路时，电阻R 1与电流表内阻并联后等效阻值为电流表电阻的13，由于电流表的满偏电压为定值，故量程扩大为原来的3倍，则每小格变为0.02×3 A ＝0.06 A ，A 、B 两项错误．C 、D 项，当接线柱1、3接入电路时，电阻R 1与电流表内阻并联后再和电阻R 2串联，但串联的电阻R 2对于电流表量程无影响，故每一小格仍为0.06 A ，C 项正确，D 项错误．故选C 项．5．(2017·株洲一模)有一个家用电熨斗，其电路结构如图所示，在正常工作时，改变内部接线方式可以使电熨斗获得低、中、高三个不同的温度挡．下图所示是它四种不同的连接方式，其中获得低挡温度的是( )答案 B解析 由P ＝U2R 可知，电压一定时，电路的电阻越大，功率越小，由图可知当两个电阻串联时，电路的总电阻最大，功率最小，所以B 项正确，A 、C 、D 三项错误．6．一根横截面积为S 的铜导线，通过电流为I.已经知道铜的密度为ρ，铜的摩尔质量为M ，电子电荷量为e ，阿伏加德罗常数为N A ，设每个铜原子只提供一个自由电子，则铜导线中自由电子定向移动速率为( ) A.MIρN A Se B.MIN AρSe C.IN AM ρSeD.IN A SeM ρ答案 A解析 设自由电子定向移动的速率为v ，导线中自由电子从一端定向移到另一端所用时间为t ，对铜导体研究：每个铜原子可提供一个自由电子，则铜原子数目与自由电子的总数相等，为n ＝ρSvtM N At 时间内通过导体截面的电荷量为：q ＝ne 则电流强度为：I ＝q t ＝ρSveN AM得v ＝MI ρN A Se. 7.(2017·浙江模拟)如图所示是利用电动机提升重物的示意图，其中D 是直流电动机．P 是一个质量为m 的重物，它用细绳拴在电动机的轴上．闭合开关S ，重物P 以速度v 匀速上升，这时电流表和电压表的示数分别是I ＝5.0 A 和U ＝110 V ，重物P 上升的速度v ＝0.70 m/s.已知该装置机械部分的机械效率为70%，重物的质量m ＝45 kg.下列说法正确的是( ) A ．电动机消耗的电功率为550 W B ．细绳对重物做功的机械功率为325 W C ．电动机输出的电功率为400 W D ．电动机线圈的电阻为5 Ω答案 A解析 A 项，根据电功率关系式有：P 电＝UI ＝5×110 W ＝550 W ，故电动机消耗的功率为550 W ，故A 项正确；B 项，以物体为研究对象，由于物体匀速上升，有： F －mg ＝0 ① P ＝F·v②联立①②，代入数据，得P ＝315 W ；故细绳对重物做功的机械功率为315 W ，故B 项错误； C 项，电动机输出的功率P 机＝P ′机70%＝3150.7＝450 W ，故C 项错误；D 项，根据功能关系有：P 电＝P ′机＋P 热③ P 热＝I 2R④联立③④，代入数据得：R ＝4 Ω，故D 项错误．8.如图所示，有一内电阻为4.4 Ω的电解槽和一盏标有“110 V ，60 W ”的灯泡串联后接在电压为220 V 的直流电路两端，灯泡正常发光，则( ) A ．电解槽消耗的电功率为120 W B ．电解槽的发热功率为60 W C ．电解槽消耗的电功率为60 W D ．电路消耗的总功率为60 W 答案 C解析 灯泡能正常发光，说明电解槽和灯泡均分得110 V 电压，且干路电流I ＝I 灯＝P U ＝611 A ，则电解槽消耗的电功率P ＝P 灯＝60 W ，A 项错误、C 项正确；电解槽的发热功率P 热＝I 2R 内≈1.3 W ，B 项错误；整个电路消耗的总功率P 总＝U 总I ＝220×611W ＝120 W ，D 项错误．9．如图所示为甲、乙两灯泡的I －U 图像，根据图像计算甲、乙两灯泡并联在电压为220 V 的电路中实际发光的功率分别为( )A ．15 W 30 WB ．30 W 40 WC ．40 W 60 WD ．60 W 100 W答案 C解析 两灯泡并联在电压为220 V 的电路中，则两只灯泡两端的电压均为220 V ，根据I －U 图像知：甲灯实际工作时的电流约为I 甲＝0.18 A ，乙灯实际工作时的电流约为I 乙＝0.27 A ，所以功率分别为P 甲＝I 甲U ＝0.18×220 W ≈40 W ；P 乙＝I 乙U ＝0.27×220 W ≈60 W ，C 项正确．10．(2017·咸阳二模)某型号电动自行车的电动机铭牌如下：两次都将蓄电池充足电，第一次以15 km/h 的速度匀速行驶，第二次以20 km/h 的速度匀速行驶．若行驶时所受阻力与速度成正比，且电动自行车行驶时热损耗与输出功率比值保持不变，则两次行驶的最大里程之比及此自行车所配置的电动机的内阻为( )A.43 0.2 Ω B.4 0.2 Ω C.34 7.2 Ω D.437.2 Ω 答案 A解析 设阻力f ＝kv ，匀速运动时F ＝f ，则由P ＝Fv 可知，P ＝fv ＝kv 2.故功率与速度平方成正比，因此功率之比为：P 1∶P 2＝152∶202＝9∶16； 行驶里程s ＝vt ；因电池的输出的总功相同，故P 1t 1＝P 2t 2 因此时间t 1∶t 2＝P 2∶P 1＝16∶9 则里程之比为：s 1s 2＝v 1v 2×t 1t 2＝1520×169＝43；根据功率关系可知，P 出＝UI －I 2r 代入数据可得：175＝36×5－25r 解得：r ＝0.2 Ω故A 项正确，B 、C 、D 三项错误．11．温度传感器广泛应用于空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随温度变化的特性来工作的．如图甲所示，电源的电动势E ＝9.0 V ，内阻不计，G 为灵敏电流计，内阻R g 保持不变；R 为热敏电阻，其电阻阻值与温度的变化关系如图乙所示．闭合开关S ，当R 的温度等于20 ℃时，电流表示数I 1＝2 mA ；当电流表的示数I 2＝3.6 mA 时，热敏电阻的温度是( )A ．60 ℃B ．80 ℃C ．100 ℃D ．120 ℃答案 D解析 由图像知，当t 1＝20 ℃时，热敏电阻的阻值R 1＝4 k Ω，根据闭合电路欧姆定律I 1＝ER 1＋R g ，可解得R g ＝0.5 k Ω，又I 2＝ER 2＋R g ，可解得R 2＝2 k Ω，结合图像得t 2＝120 ℃，故选D 项．二、非选择题12．(2013·课标全国Ⅱ)某同学用量程为1 mA 、内阻为120 Ω的表头按图(a)所示电路改装成量程分别为1 V 和1 A 的多用电表．图中R 1和R 2为定值电阻，S 为开关．回答下列问题： (1)根据图(a)所示的电路，在图(b)所示的实物图上连线．(2)开关S 闭合时，多用电表用于测量________(填“电流”“电压”或“电阻”)；开关S 断开时，多用电表用于测量________(填“电流”“电压”或“电阻”)． (3)表笔A 应为________色(填“红”或“黑”)．(4)定值电阻的阻值R 1＝________ Ω，R 2＝________ Ω.(结果取3位有效数字)答案 (1)连线如图所示(2)电流 电压 (3)黑 (4)1.00 880解析 (1)根据电路图连接实物图，注意两表笔与表头的正负接线柱．(2)根据“串联分压，并联分流”可知，当S 断开时，多用电表测量电压；当S 闭合时，多用电表测量电流．(3)电流从红表笔流进多用电表，从黑表笔流出．从电路图中表头和表笔的接法可知电流从表笔A 流出，所以A 为黑表笔．(4)当S 断开时为电压表，此时R 2＝1 V10－3A－120 Ω＝880 Ω；当S 闭合时为电流表，此时R 1＝10－3A ×（120 Ω＋880 Ω）1 A －10－3A≈1.00 Ω. 13．(2017·阳泉二模)(1)有一电流表，其内阻R g ＝100 Ω，如果给它串联一个R ＝4 900 Ω的电阻，便可以把该电流表改装成为一个量程为50 V 的电压表，则该电流表的量程为________ mA.(2)若把该电流表改装成如图所示的量程分别为5 V 和10 V 的双量程的电压表，则图中的R 1＝________ Ω；R 2＝________ Ω.(3)用改装后的电压表的5 V 挡去测一个直流电源的两端的电压时，电压表示数为4.50 V ，用10 V 挡去测量该电源两端电压时，电压表读数为4.80 V ，则该电源的电动势为________ V ，内阻为________ Ω.(答案取三位有效数字)答案 (1)10 (2)400 500 (3)5.14 71.4解析 (1)当改成的电压表满偏时，通过电流表的电流达到最大，此时的电流值即为此电流表的量程，有R ＋R g ＝U mI m得I m ＝U m R ＋R g ＝504 900＋100A ＝0.01 A ＝10 mA. (2)量程为5 V 时，有R 1＝U 1I m －R g ＝50.01Ω－100 Ω＝400 Ω量程为10 V 时，有R 2＝U 2I m －R 1－R g ＝100.01 Ω－400 Ω－100 Ω＝500 Ω(3)设电源的电动势为E ，电源的内阻为r.当用5 V 挡去测量时，通过电源的电流为I 1，有I 1＝4.505×0.01 A ＝0.009 A 由闭合电路的欧姆定律，有E R 1＋R g ＋r ＝I 1，即为E400＋100＋r＝0.009 A①当用10 V 挡去测量时，通过电源的电流为I 2，有I 2＝4.8010×0.01 A ＝0.004 8 A 由闭合电路的欧姆定律，有E R 1＋R 2＋R g ＋r ＝I 2，即为E400＋500＋100＋r＝0.004 8 A②联立①②两式，解得E ＝5.14 V ，r ＝71.4 Ω14．实验室内有一电压表，量程为150 mV ，内阻约为150 Ω.现要将其改装成量程为10 mA 的电流表，并进行校准．为此，实验室提供如下器材：干电池E(电动势为1.5 V)，电阻箱R ，滑动变阻器R ′，电流表A(有1.5 mA ，15 mA 与150 mA 三个量程)及开关S.(1)对电表改装时必须知道电压表的内阻．可用图示的电路测量电压表的内阻．在既不损坏仪器又能使精确度尽可能高的条件下，电路中电流表A 应选用的量程是________．若合上S ，调节滑动变阻器后测得电压表的读数为150 mV ，电流表A 的读数为1.05 mA ，则电压表的内阻R mV 为________．(取三位有效数字) (2)在对改装成的电流表进行校准时，把A 作为标准电流表，画出对改装成的电流表进行校准的电路原理图(滑动变阻器作限流使用)，图中各元件要用题中给出符号或字母标注．图中电阻箱的取值是________(取三位有效数字)，电流表A 应选用的量程是________．答案 (1)150 mA 143 Ω (2)16.8 Ω 15 mA解析 (1)电压表量程为150 mV ，内阻约为150 Ω，所以其额定电流大约为I ＝U R ＝150×10－3150 A ＝10－3A＝1 mA所以选用1.5 mA 的电流表比较准确，由其读数，可知电压表的内阻R mV ＝U I ＝150×10－31.05×10－3 Ω≈143 Ω(2)对改装成的电流表进行校准时，应把标准电流表和改装成的电流表串联才能知道读数是否准确，题中要求滑动变阻器作限流使用，所以进行校准的电路图如图所示．由改装电流表的原理，可知R ＝150×10－3V I 总－I mV ＝150×10－310×10－3－1.05×10－3 Ω≈16.8 Ω改装后总电路中的电流最多可达10 mA ，所以电流表A 应选用的量程是15 mA.。
