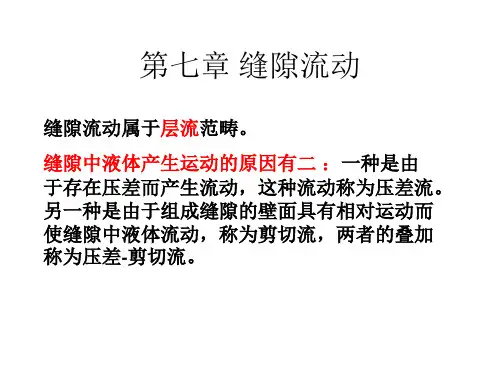

实验 两平行平板间的缝隙流动试验一、实验目的1. 两平板之间（平板之间没有相对运动）充满了不可压缩流体，测量其流量，温度，黏度，密度，及流速及其雷诺系数，分析流体流动的动态特性以及不可压缩流体以均匀的速度U 沿二元平板作恒定流动时边界层的厚度和壁面切应力的分步规律。
2. 通过紊流对平板的作用力和平板对紊流的反作用力验证不可压缩流体定常流动的动量方程。

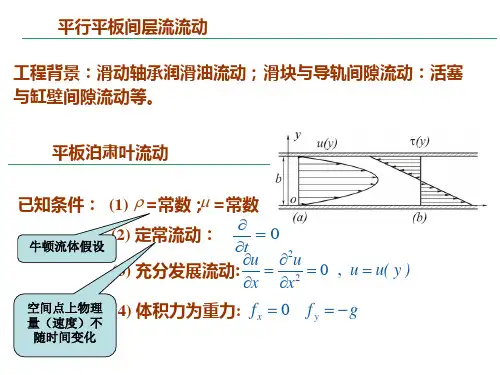

3.不同的边界情况下平行平板缝隙流，写出截面上每个点的切应力分布，平板上的摩察应力，摩察系数。
二、实验装置实验装置如图2.1所示。
雷诺试验装置主要由稳压溢流水槽、试验导管和转子流量计等部分组成，如图1所示。
自来水不断注人并充满稳压溢流水槽。
稳压溢流水槽的水流经试验导管和流量计，最后排入下水道。
稳压溢流水槽的溢流水，也直接排入下水道。
图2.1 动量方程实验装置简图三、实验原理经许多研究者实验证明：流体流动存在两种截然不同的型态，主要决定因素为流体的 密度和粘度、流体流动的速度，以及设备的几何尺寸（在圆形导管中为导管直径）。
将这些因素整理归纳为一个无因次数群，称该无因次数群为雷诺准数（或雷诺数），即()1 ud Re μρ=式中d 一导管直径，mρ一流体密度，kg ·m -3； μ一流体粘度，Pa · s ；u 一流体流速，m · s -1；大量实验测得：当雷诺准数小于某一下临界值时，流体流动型态恒为层流；当雷诺数 大于某一上临界值时，流体流型恒为湍流。
在上临界值与下临界值之间，则为不稳定的过 渡区域。
对于圆形导管，下临界雷诺数为2000，上临界雷诺数为10000。
一般情况下，上临 界雷诺数为400O 时，即可形成湍流。
应当指出，层流与湍流之间并非是突然的转变，而是两者之间相隔一个不稳定过渡区 域，因此，临界雷诺数测定值和流型的转变，在一定程度上受一些不稳定的其他因素的影 响。
四、实验步骤及注意事项1）实验步骤①1．测计各有关常数。

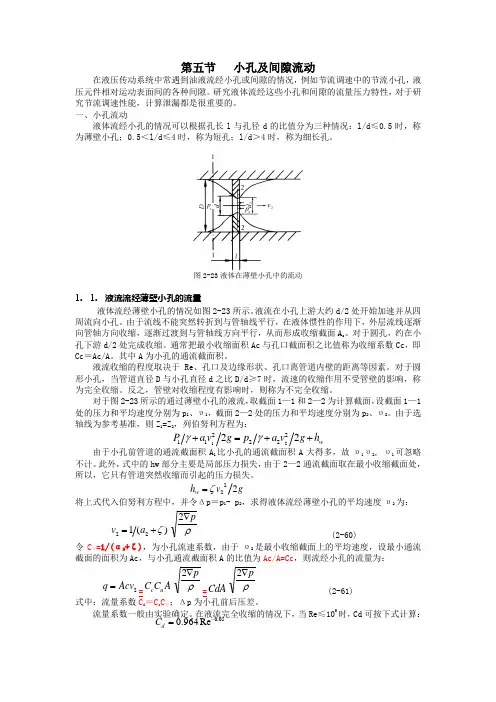

第五节 小孔及间隙流动在液压传动系统中常遇到油液流经小孔或间隙的情况，例如节流调速中的节流小孔，液压元件相对运动表面间的各种间隙。
研究液体流经这些小孔和间隙的流量压力特性，对于研究节流调速性能，计算泄漏都是很重要的。
一、小孔流动液体流经小孔的情况可以根据孔长l 与孔径d 的比值分为三种情况：l/d≤0.5时，称为薄壁小孔；0.5＜l/d≤4时，称为短孔；l/d ＞4时，称为细长孔。
图2-23液体在薄壁小孔中的流动1. 1. 液流流经薄壁小孔的流量液体流经薄壁小孔的情况如图2-23所示。
液流在小孔上游大约d/2处开始加速并从四周流向小孔。
由于流线不能突然转折到与管轴线平行，在液体惯性的作用下，外层流线逐渐向管轴方向收缩，逐渐过渡到与管轴线方向平行，从而形成收缩截面A c 。
对于圆孔，约在小孔下游d/2处完成收缩。
通常把最小收缩面积Ac 与孔口截面积之比值称为收缩系数Cc ，即Cc ＝Ac/A 。
其中A 为小孔的通流截面积。
液流收缩的程度取决于Re 、孔口及边缘形状、孔口离管道内壁的距离等因素。
对于圆形小孔，当管道直径D 与小孔直径d 之比D/d≥7时，流速的收缩作用不受管壁的影响，称为完全收缩。
反之，管壁对收缩程度有影响时，则称为不完全收缩。
对于图2-23所示的通过薄壁小孔的液流，取截面1—1和2—2为计算截面，设截面1—1处的压力和平均速度分别为p 1、υ1，截面2—2处的压力和平均速度分别为p 2、υ2。
由于选轴线为参考基准，则Z 1=Z 2，列伯努利方程为：122211222wP a v g p a v g h γγ+=++由于小孔前管道的通流截面积A 1比小孔的通流截面积A 大得多，故υ1υ2, υ1可忽略不计。
此外，式中的hw 部分主要是局部压力损失，由于2—2通流截面取在最小收缩截面处，所以，它只有管道突然收缩而引起的压力损失。
222w h v g ζ=将上式代入伯努利方程中，并令Δp ＝p 1- p 2，求得液体流经薄壁小孔的平均速度υ2为：221()v a ζ=+ρp∇2 (2-60)令C υ=1/(α2+ζ)，为小孔流速系数，由于υ2是最小收缩截面上的平均速度，设最小通流截面的面积为Ac ，与小孔通流截面积A 的比值为Ac/A=Cc ，则流经小孔的流量为：2q Acv ==c u C C A ρp ∇2=CdA ρp∇2 (2-61)式中：流量系数C d ＝C c C υ；Δp 为小孔前后压差。
