火力发电厂运行中的集控系统运行技术及管理赵治洲发布时间：2021-09-29T06:21:40.976Z 来源：《中国科技人才》2021年第19期作者：赵治洲[导读] 随着电力行业的发展，人们对电力产品的需求逐年增加，而火力发电是我国最主要的发电方式之一，为了满足人们的用电需求，提高火力发电的效率和规模具有很强的现实意义。
京能十堰热电有限公司湖北省十堰市 442000摘要：随着电力行业的发展，人们对电力产品的需求逐年增加，而火力发电是我国最主要的发电方式之一，为了满足人们的用电需求，提高火力发电的效率和规模具有很强的现实意义。
基于此，本文首先对火力发电厂运行中的集控系统运行技术进行了概述，然后从三个方面分析了火力发电厂运行中集控系统运行技术的管理策略，以供相关人士交流参考。
关键词：火力发电厂；集控系统运行技术；管理策略引言科技发展促使了电力系统的不断革新，传统的技术管理模式逐渐更新为集控管理模式，这样的模式将现代科技与网络技术相结合，在能源开发和集中管理方面发挥着巨大的作用，不仅能够提高能源开发效率，也能够有效降低电厂运营成本，维持生产活动中的稳定性和安全性。
电厂合理采用集控系统不仅能实现对不同设备的分散管理，也能在一定程度上降低管理成本，提高管理效率，从而实现利益的最大化。
一、火力发电厂运行中集控系统运行技术的概述电厂集控系统运行技术也被称作集散控制运行技术，是一种自动化的控制系统，其特点是集约式强，对技术要求高。
相较于传统的控制系统，集控系统在速度和先进程度方面具有无可比拟的优势，对技术性能也提出了更高要求。
集控系统在电厂中的主要应用体现在运行监督、为运行设备提供能源、控制发电运行设备等。
是现有阶段中较为先进的综合管理技术，该技术融合了互联网的远程控制系统、传输信息系统以及控制技术，在实行对电力的统一管理的同时也能实现安全性能的提升，它将运行过程中的损害和负荷进行科学合理分布，使得伤害最小化，提升了电力运行的平稳性和安全性。

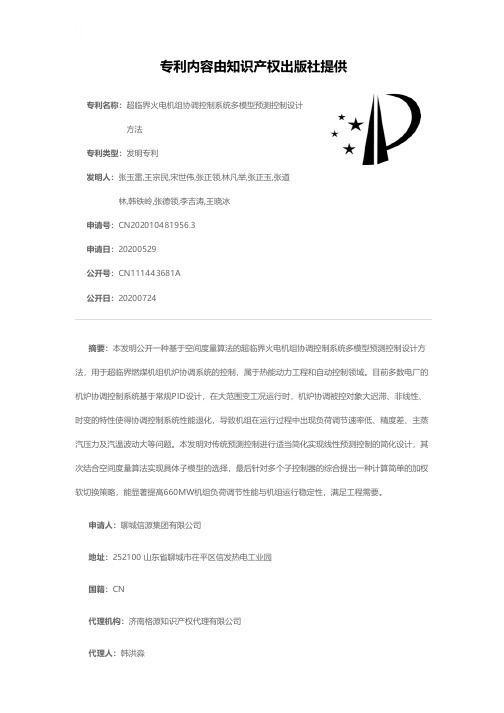

![超临界火电机组协调控制系统多模型预测控制设计方法[发明专利]](https://img.taocdn.com/s1/m/dc2a97dea32d7375a41780f6.png)
专利名称：超临界火电机组协调控制系统多模型预测控制设计方法
专利类型：发明专利
发明人：张玉雷,王宗民,宋世伟,张正领,林凡举,张正玉,张道林,韩铁岭,张德领,李吉涛,王晓冰
申请号：CN202010481956.3
申请日：20200529
公开号：CN111443681A
公开日：
20200724
专利内容由知识产权出版社提供
摘要：本发明公开一种基于空间度量算法的超临界火电机组协调控制系统多模型预测控制设计方法，用于超临界燃煤机组机炉协调系统的控制，属于热能动力工程和自动控制领域。
目前多数电厂的机炉协调控制系统基于常规PID设计，在大范围变工况运行时，机炉协调被控对象大迟滞、非线性、时变的特性使得协调控制系统性能退化，导致机组在运行过程中出现负荷调节速率低、精度差、主蒸汽压力及汽温波动大等问题。
本发明对传统预测控制进行适当简化实现线性预测控制的简化设计，其次结合空间度量算法实现具体子模型的选择，最后针对多个子控制器的综合提出一种计算简单的加权软切换策略，能显著提高660MW机组负荷调节性能与机组运行稳定性，满足工程需要。
申请人：聊城信源集团有限公司
地址：252100 山东省聊城市茌平区信发热电工业园
国籍：CN
代理机构：济南格源知识产权代理有限公司
代理人：韩洪淼
更多信息请下载全文后查看。
火电厂集控运行及机组协调控制策略研究发布时间：2022-12-15T03:17:15.440Z 来源：《中国科技信息》2022年第16期8月作者：王旭东[导读] 随着我国社会经济体系和科技水平的飞速发展，居民生活对于电力的需求也越来越大王旭东内蒙古岱海发电有限责任公司内蒙古乌兰察布市 013750摘要：随着我国社会经济体系和科技水平的飞速发展，居民生活对于电力的需求也越来越大。
火电厂是我国电力系统的重要组成部分，在我国的社会经济发展、居民生活等方面有着十分重要的作用。
火电厂采用的自集控运行模式，可以有效的减少能耗，提高工作效率，同时也极大的提升了电网系统的安全性和稳定性。
这种集控运行模式在发电厂中已经得到了广泛的应用，配合机组的协调控制，实现了统一管理调控，极大的提高了发电厂电力的生产效率。
但在集控运行的实际操作中，仍然存在着许多的问题。
本篇文章对火电厂的集控运行模式以及机组的协调控制做出简要分析，旨在复制火电厂发电工作。
关键词：火电厂；集控运行；机组协调；控制策略引言：发电机组是整个电力系统的重要组成部分，其运行状态对于整个电力系统有着十分重大的影响力。
随着科技和人民社会经济生活对电力的需求越来越大，为了满足需求，发电厂的机组的规模也是越来越大，规模加大就意味着对于机组的负荷控制调节能力的需求也就越大，就必须对现有的协调控制系统进行改造创新，使得新的协调控制系统能够与庞大的发电机机组规模相匹配1火电厂集控运行技术概述从传统意义上的火电厂控制运行技术来看，通常会将单独控制的运行管理技术综合起来运用，大的控制系统中往往存在着1个母控制系统，此控制系统会与其他部分单独分离。
就现阶段火电厂的集控运行技术，往往会将集控单元作为单位，每1台发电机都会配备锅炉、汽轮机，与此同时，发电机设备、汽轮机等设备也是集中管理控制系统的重要组成部分。
在实施火电厂集控运行技术时可对发电机设备、汽轮机设备等进行统一控制管理。
660 MW超超临界机组协调控制系统优化
葛举生;刘潇;王兆舜;谷伟;刘舟
【期刊名称】《发电设备》
【年(卷),期】2022(36)6
【摘要】某火电厂660 MW超超临界机组原协调控制系统投入时,存在主蒸汽压力、主蒸汽温度、炉膛压力等关键参数波动大等问题。
对机组的自动发电控制(AGC)及一次调频控制、锅炉主控、汽轮机主控、自适应变负荷前馈、燃料控制、风烟控制、汽温控制等关键系统进行全面优化,优化后机组投入AGC。
实际运行数据表明:优化后的协调控制系统具有调节响应速度快、负荷动态偏差小,以及主蒸汽压力、主蒸汽温度、炉膛压力等关键参数波动小等特点,机组可以安全稳定运行。
【总页数】6页(P421-426)
【作者】葛举生;刘潇;王兆舜;谷伟;刘舟
【作者单位】国电南京自动化股份有限公司
【正文语种】中文
【中图分类】TM621.6
【相关文献】
1.660 MW超超临界机组锅炉吹灰系统优化
2.660 MW超超临界机组协调控制策略
3.超临界660MW机组协调控制系统优化及定值扰动试验分析
4.660 MW超超临界机组锅炉吹灰系统优化
5.660MW超超临界机组协调控制措施分析
因版权原因，仅展示原文概要，查看原文内容请购买。

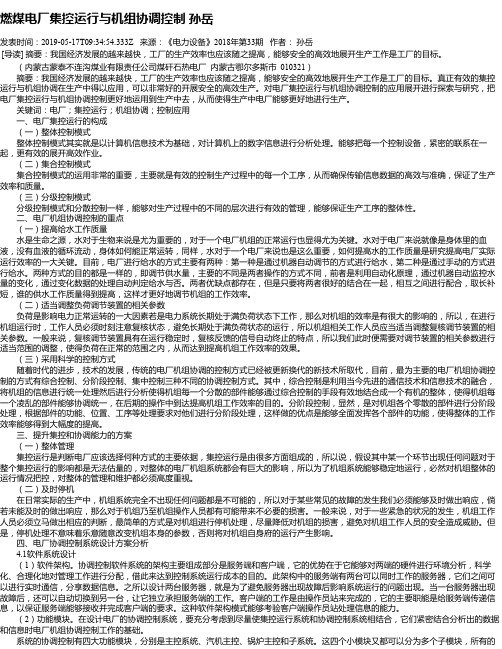

燃煤电厂集控运行与机组协调控制孙岳发表时间：2019-05-17T09:34:54.333Z 来源：《电力设备》2018年第33期作者：孙岳[导读] 摘要：我国经济发展的越来越快，工厂的生产效率也应该随之提高，能够安全的高效地展开生产工作是工厂的目标。
（内蒙古蒙泰不连沟煤业有限责任公司煤矸石热电厂内蒙古鄂尔多斯市 010321）摘要：我国经济发展的越来越快，工厂的生产效率也应该随之提高，能够安全的高效地展开生产工作是工厂的目标。
真正有效的集控运行与机组协调在生产中得以应用，可以非常好的开展安全的高效生产。
对电厂集控运行与机组协调控制的应用展开进行探索与研究，把电厂集控运行与机组协调控制更好地运用到生产中去，从而使得生产中电厂能够更好地进行生产。
关键词：电厂；集控运行；机组协调；控制应用一、电厂集控运行的构成（一）整体控制模式整体控制模式其实就是以计算机信息技术为基础，对计算机上的数字信息进行分析处理。
能够把每一个控制设备，紧密的联系在一起，更有效的展开高效作业。
（二）集合控制模式集合控制模式的运用非常的重要，主要就是有效的控制生产过程中的每一个工序，从而确保传输信息数据的高效与准确，保证了生产效率和质量。
（三）分级控制模式分级控制模式和分散控制一样，能够对生产过程中的不同的层次进行有效的管理，能够保证生产工序的整体性。
二、电厂机组协调控制的重点（一）提高给水工作质量水是生命之源，水对于生物来说是尤为重要的，对于一个电厂机组的正常运行也显得尤为关键。
水对于电厂来说就像是身体里的血液，没有血液的循环流动，身体如何能正常运转，同样，水对于一个电厂来说也是这么重要，如何提高水的工作质量是研究提高电厂实际运行效率的一大关键。
目前，电厂进行给水的方式主要有两种：第一种是通过机器自动调节的方式进行给水，第二种是通过手动的方式进行给水。
两种方式的目的都是一样的，即调节供水量，主要的不同是两者操作的方式不同，前者是利用自动化原理，通过机器自动监控水量的变化，通过变化数据的处理自动判定给水与否。
专利名称：一种火电厂用集控型控制系统专利类型：发明专利
发明人：王文骏
申请号：CN201910854944.8
申请日：20190910
公开号：CN110597298A
公开日：
20191220
专利内容由知识产权出版社提供
摘要：本发明公开了一种火电厂用集控型控制系统，包括控制装置本体、底座、升降机构和防盗机构，所述控制装置本体设置在底座的顶部，所述升降机构设置在底座的内部。
本发明通过控制装置本体、底座、升降机构、正反电机、正反转轴、主动锥齿轮、滚动轴承、螺纹杆、从动锥齿轮、螺纹块、梯形块、限位槽、滑槽、支撑杆、滑轮、防盗机构、保护罩、压力传感器、警报器、控制器和信号线相互配合，解决了常见的火电厂用集控型控制装置不便于调节高度以及防盗效果较差的问题，调节高度过程操作简单，省时省力，极大降低了工作人员的劳动强度，且有效提高了防盗效果，降低了遭受不法分子偷窃破坏的可能性，保障了火电厂的正常工作。
申请人：西安安迈工业自动化技术有限公司
地址：710003 陕西省西安市雁塔区丈八街办唐延路25号银河科技大厦8层8Y015
国籍：CN
代理机构：西安吉顺和知识产权代理有限公司
代理人：韩景云
更多信息请下载全文后查看。
新协调系统在1000MW超超临界机组中的应用贾旭发布时间：2021-10-25T06:45:48.808Z 来源：《中国电业》（发电）》2021年第12期作者：贾旭[导读] 近年来，我国环境污染现象和能源短缺问题日益加剧，火电厂作为耗能大户，需要积极寻求高效能、低消耗发展路径。
在这一背景下，超超临界机组得到广泛普及和应用，相对于传统汽包锅炉而言，超临界机组不仅蓄热量和蓄较小，而且动态特性灵活多变，在一定程度上弥补了传统汽包锅炉存在的不足之处。
但与此同时，也增加了机组控制难度。
因此，采用科学控制措施协调超超临界机组系统，全面提高其参数稳定性，成为当前专家和学者研究讨论的重点内容。
基于此，本文将深入研究1000MW超超临界机组中新协贾旭甘肃电投常乐发电有限责任公司 736100摘要：近年来，我国环境污染现象和能源短缺问题日益加剧，火电厂作为耗能大户，需要积极寻求高效能、低消耗发展路径。
在这一背景下，超超临界机组得到广泛普及和应用，相对于传统汽包锅炉而言，超临界机组不仅蓄热量和蓄较小，而且动态特性灵活多变，在一定程度上弥补了传统汽包锅炉存在的不足之处。
但与此同时，也增加了机组控制难度。
因此，采用科学控制措施协调超超临界机组系统，全面提高其参数稳定性，成为当前专家和学者研究讨论的重点内容。
基于此，本文将深入研究1000MW超超临界机组中新协调系统的具体应用，希望为专业人士提供参考、借鉴。
关键词：新协调系统；超超临界机组；AGC引言：由于1000MW超超临界机组在运行过程中具有结构复杂、容量较大等特点，所以容易受各种客观因素影响降低机组运行效率。
如果一味沿用传统协调控制方式，会导致机组处于反应迟钝、系统不受控状态。
随着科学技术不断进步，火电厂自动发电量控制系统也得到了一定优化和完善。
将新协调系统应用到1000MW超超临界机组已经成为火电厂未来发展的必然趋势。
由此可见，对其具体应用进行深入分析，对促进火电厂可持续发展而言意义重大。
关于1000MW超超临界燃煤机组协调控制策略优化分析发布时间：2022-07-01T05:36:01.061Z 来源：《中国科技信息》2022年3月5期作者：王庆[导读] 本文以某电厂两台1000MW超超临界燃煤机组为例，探讨了其协调控制系统的调节品质问题，并就其控制策略方面的缺陷进行了分析；然后结合机组的相关特性，提出了一些相应的优化和整改措施，以供借鉴和参考。
王庆浙江浙能台州第二发电有限责任公司浙江省台州市 317109摘要：本文以某电厂两台1000MW超超临界燃煤机组为例，探讨了其协调控制系统的调节品质问题，并就其控制策略方面的缺陷进行了分析；然后结合机组的相关特性，提出了一些相应的优化和整改措施，以供借鉴和参考。
关键词：1000MW;超超临界；燃煤机组；协调控制起初，投产使用后的机组，对于其自动发电量控制（AGC）及一次调试效果，均可通过较长的时间进行优化，而今，机组一经投入使用，就要考核AGC及一次调频，无法在足够的时间内对协调品质进行升级和优化，从而增加了热控专业技术人员的挑战。
因此，为了对机组AGC及一次调频性能进行改善，本文主要分析了新机组的控制策略优化问题，内容如下。
1.燃煤机组协调控制策略设计思路本案例中的两台1000MW超超临界燃煤机组，选用的变压直流炉和汽轮机分别为产于东方锅炉厂的单炉膛、一次中间再热、平衡通风、固态排渣、全钢构架、全悬吊结构、前后墙对冲燃烧方式、半露天布置燃煤Π型锅炉和产于上海汽轮机厂的双背压凝汽式汽轮机。
发电机为THDF125/67型号的发电机组，产于上海。
分散控制系统采用艾默生公司OV ATION系统，数字电液控制系统为西门子T-3000，控制对象包含EH油、主机盘车、DEH等。
采取的协调控制方式为锅炉跟随模式，目标指令根据接收的调度指令或者由操作员进行手动设置，并经过特定的运算形式，形成目标负荷指令（MWD），在惯性环节的带动下，进入DEH系统，并在锅炉主控运算回路中，形成锅炉输入指令（BID）。

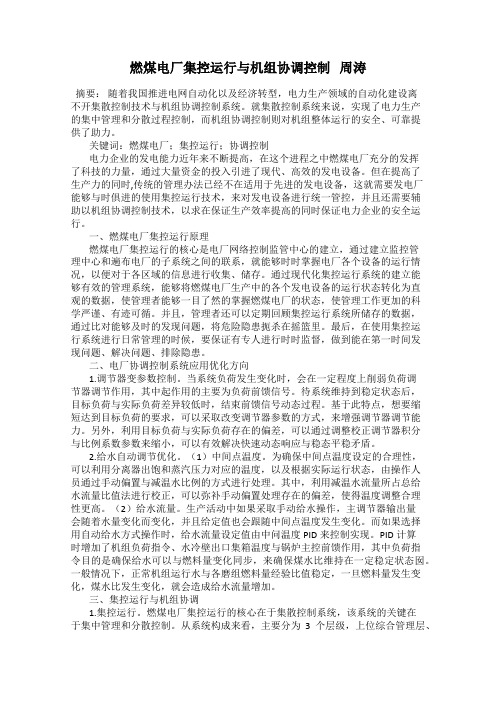

燃煤电厂集控运行与机组协调控制王超然
发表时间：2018-11-13T17:10:07.823Z 来源：《电力设备》2018年第17期作者：王超然
[导读] 摘要：燃煤电厂在我国的电力生产领域占据着极大的比重，集控运行和协调控制是现代电子信息技术发展以及电力生产领域向自动化、信息化转型的产物。
（丹东金山热电有限公司辽宁省丹东市 118000）
摘要：燃煤电厂在我国的电力生产领域占据着极大的比重，集控运行和协调控制是现代电子信息技术发展以及电力生产领域向自动化、信息化转型的产物。
基于此，分别对集控运行和机组协调控制进行探讨，提出将集控运行和机组协同控制进行集成，对燃煤电厂机组的安全稳定运行有着极好的促进作用。
关键词：燃煤电厂；集控运行；协调控制
一、电厂集控运行概述
1.1电厂集控运行内涵
传统的电厂管理机制，主要是单独控制模式，将炉、电、机进行分开处理，落实更加有效的集控技术和运行模型，结合集中性管理机制，提升集散控制效果的基础上，保证系统中不同管制零件和运行机组之间的协同性，也为集控项目的升级奠定坚实基础。
在电厂集控运行项目中，要结合安全措施进行集中处理和综合控制，将设备生产机制、设备使用处理机制、设备停运要求等进行全方面分析，在建立安全措施的基础上，并不负责设备的维修，保证集控结构和工作状态监控项目的统筹处理。
1.2电厂集控运行技术
在电厂集控运行技术运行过程中，要结合其实际技术要点进行统筹分析和综合化处理，是一种新型的综合控制管理系统，保证产业的智能化和自动化，并且为设备控制模型和管理技术升级奠定坚实基础。
值得一提的是，在运行基础技
术时，部分企业利用4C技术，实现自动化生产线在线监控，从而一定程度上落实控制处理模型的有效性，真正将运行调度机制和设备分析研究项目结合在一起，更好的落实优化方案，实现电厂机组经济性和安全性的综合性升级。
在对技术结构进行统筹分析的过程中，不仅仅要对相关信息模型和数据运维体系进行统筹分析，也要对处理测算机制进行整合，将集控机制和运维体系作为基本的管理要求。
二、燃煤电厂集控运行系统的工作内容
作为燃煤电厂的指挥监控中心，集控运行管理系统能够收集各个子系统的信息和数据，并将收集到的所有信息进行分析处理和存储。
通过这项工作能够给管理工作提供准确化的信息依据和数据支持，使管理工作更加科学，更加合理。
电厂主要依靠集控运行来实行自动化管理，将集控运行与机组协调控制结合起来，就能够对生产流程进行全方位的管理。
利用集控系统存储的数据，分析生产系统中各个子系统之间的关系，找出生产系统运行中的不足之处，对症下药，优化生产系统的配置，逐渐完善系统的运行性能。
另外，还需注意对生产活动的全过程进行实时监督，对运行故障进行预防，一旦有故障迹象可以及时排除[1]。
三、电厂协调控制系统应用优化方向
3.1调节器变参数控制
当系统负荷发生变化时，会在一定程度上削弱负荷调节器调节作用，其中起作用的主要为负荷前馈信号。
待系统维持到稳定状态后，目标负荷与实际负荷差异较低时，结束前馈信号动态过程。
基于此特点，想要缩短达到目标负荷的要求，可以采取改变调节器参数的方式，来增强调节器调节能力。
另外，利用目标负荷与实际负荷存在的偏差，可以通过调整校正调节器积分与比例系数参数来缩小，可以有效解决快速动态响应与稳态平稳矛盾。
3.2给水自动调节优化
3.2.1中间点
温度为确保中间点温度设定的合理性，可以利用分离器出饱和蒸汽压力对应的温度，以及根据实际运行状态，由操作人员通过手动偏置与减温水比例的方式进行处理。
其中，利用减温水流量所占总给水流量比值法进行校正，可以弥补手动偏置处理存在的偏差，使得温度调整合理性更高。
3.2.2给水流量
生产活动中如果采取手动给水操作，主调节器输出量会随着水量变化而变化，并且给定值也会跟随中间点温度发生变化。
而如果选择用自动给水方式操作时，给水流量设定值由中间温度PID来控制实现。
PID计算时增加了机组负荷指令、水冷壁出口集箱温度与锅炉主控前馈作用，其中负荷指令目的是确保给水可以与燃料量变化同步，来确保煤水比维持在一定稳定状态圆。
一般情况下，正常机组运行水与各磨组燃料量经验比值稳定，一旦燃料量发生变化，煤水比发生变化，就会造成给水流量增加。
四、燃煤电厂协调控制系统设计方案分析
4.1软件系统设计
（1）软件架构。
主要包括客户端与服务端两层结构，即C/S架构形式，可以通过两端硬件环境优势，合理分配任务管理内容，来控制系统运行成本。
承担服务端的为两台服务器，两者之间能够实现数据实时通讯，起到冗余作用，即便其中一台服务器故障，系统也可以通过自动切换的方式转移到另一台服务器端，确保系统安全运行。
承担客户端的为操作员站，主要完成客户端信息向服务器的传递，服务器为客户端服务，此种架构形式可以充分发挥客户操作员站处理能力，在客户端处理后再传送给服务器。
（2）功能模块。
在对电厂协调控制系统进行设计时，可以将其与集控运行管理系统相结合，通过对各子系统运行状态信息的分析，将其作为协调控制的基础。
基于此可以将整个系统的控制模块分为将主控系统、汽机主控、锅炉主控以及子系统等四部分，并且每个模块又分为多个子模块，来实现协调控制系统功能的正常运行。
其中，结合燃煤电厂生产特点，重点为汽轮机与锅炉主控系统，主要功能是维持锅炉、汽轮发电机正常运行，在负荷变化率较大情况下，两者之间能够保证能量平衡，来确保主蒸汽压力的稳定，由此可见两者相互联系、相互影响，如果一个出现故障势必会对另一系统的正常运行产生影响。
4.2硬件系统设计
4.2.1网络架构
主要包括现场控制层、系统服务层、检测控制层三部分。
第一，现场控制层。
将现场控制站DPU与数据采集DPU站集中安装在与主控
室相邻电子设备室内，主要负责接收传感器、变送器传输的信号，并利用预先设定控制策略进行逻辑运算，将最终结果传输给现场执行器。
第二，系统服务层。
即系统服务器，利用冗余网实现与监控层计算机、控制器连接，实现收据信息的接收与发送。
第三，监测控制层。
包括操作工程师站、操作员站等，主要实现与服务器的实时通讯，完成各项信息的传输。
4.2.2功能模块
（1）主控系统。
对电网自动调度系统传输的ACC负荷指令，以及运行人员手动调整负荷指令进行限速、限幅处理。
如果机组主要辅机出现运行问题，保证机组能够自动进入相应控制系统，将负荷调整到相应目标值。
（2）锅炉主控系统。
可以在自动模式与手动模式下运行，与汽轮机主控系统在机组不同运行条件下来完成控制功能，指令间的锅炉输出与负载匹配关系。
锅炉主控系统具有主蒸汽压力闭环控制能力，以及负荷质量前馈控制功能，来确保输入能量符合电厂锅炉节能要求。
其中，前馈控制可以起到“一定概调”作用，即对锅炉输入、输出量关系失衡状态进行调整，确保将能量失衡限制在较小范围内。
（3）汽机主控系统。
汽机主控是协调控制系统的执行结构，主要负责协调整个汽轮机整体控制控制，完成各项指令的下达，确保汽机生产活动的正常开展，要求其一般情况下应处于自动状态。
汽机主控是机组级协调控制系统与DEH等系统的中间层控制系统，下达指令有由DEH来完成汽轮机调速汽门开度的控制，确保可以获得足够的蒸汽量，满足机组负荷要求，并使得生产系统中锅炉与汽轮机能够处于一个相对平衡的状态。
其中，在机跟炉模式下，汽机控制对象为主蒸汽压力，而主蒸汽压力由负荷压力函数生成。
结束语
燃煤电厂机组运行负荷不断增加，对控制管理系统的要求也更为严格，基于生产实际需求，可以从集控运行管理与机组协调控制角度出发，做好两者的研究分析，提高两者相互联系效果，提高所有子系统运行稳定性与可靠性。
参考文献
[1]陈毅艺.燃煤电厂集控运行与机组协调控制[J].科技创新与应用，2016(11)
[2]田维明.探析如何强化电厂集控运行[J].科技展望，2017(02)
[2]程文俊.关于加强电厂集控运行的几点思考[J].科技风，2015（9）.。
