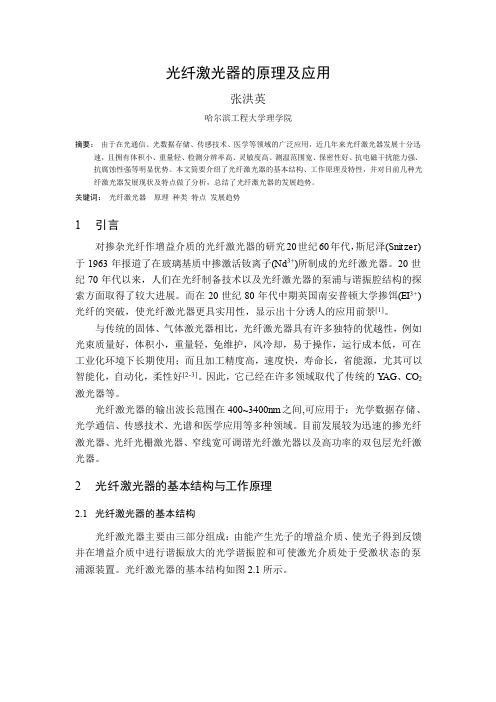

光纤激光器的原理及应用张洪英哈尔滨工程大学理学院摘要：由于在光通信、光数据存储、传感技术、医学等领域的广泛应用，近几年来光纤激光器发展十分迅速，且拥有体积小、重量轻、检测分辨率高、灵敏度高、测温范围宽、保密性好、抗电磁干扰能力强、抗腐蚀性强等明显优势。
本文简要介绍了光纤激光器的基本结构、工作原理及特性，并对目前几种光纤激光器发展现状及特点做了分析，总结了光纤激光器的发展趋势。
关键词：光纤激光器原理种类特点发展趋势1引言对掺杂光纤作增益介质的光纤激光器的研究20世纪60年代，斯尼泽(Snitzer)于1963年报道了在玻璃基质中掺激活钕离子(Nd3+)所制成的光纤激光器。
20世纪70年代以来，人们在光纤制备技术以及光纤激光器的泵浦与谐振腔结构的探索方面取得了较大进展。
而在20世纪80年代中期英国南安普顿大学掺饵(EI3+)光纤的突破，使光纤激光器更具实用性，显示出十分诱人的应用前景[1]。
与传统的固体、气体激光器相比，光纤激光器具有许多独特的优越性，例如光束质量好，体积小，重量轻，免维护，风冷却，易于操作，运行成本低，可在工业化环境下长期使用；而且加工精度高，速度快，寿命长，省能源，尤其可以智能化，自动化，柔性好[2-3]。
因此，它已经在许多领域取代了传统的Y AG、CO2激光器等。
光纤激光器的输出波长范围在400~3400nm之间,可应用于：光学数据存储、光学通信、传感技术、光谱和医学应用等多种领域。
目前发展较为迅速的掺光纤激光器、光纤光栅激光器、窄线宽可调谐光纤激光器以及高功率的双包层光纤激光器。
2光纤激光器的基本结构与工作原理2.1光纤激光器的基本结构光纤激光器主要由三部分组成：由能产生光子的增益介质、使光子得到反馈并在增益介质中进行谐振放大的光学谐振腔和可使激光介质处于受激状态的泵浦源装置。
光纤激光器的基本结构如图2.1所示。
图2.1 光纤激光器的基本结构图增益介质为掺有稀土离子的光纤芯，掺杂光纤放置在两个反射率经过选择的腔镜之间，泵浦光从光纤激光器的左边腔镜耦合进入光纤，经准直光学系统和滤波器得到输出激光。
新型激光技术的研究与应用随着科技的不断进步，新型激光技术正日益受到人们的重视。
作为一种能够产生高纯度、高单色性光线的光源，激光技术已经在诸多领域展现出了强大的应用前景。
本文将重点探讨新型激光技术的研究与应用。
一、激光技术的基本原理与分类激光技术是依靠受激辐射原理和电磁波放大原理而产生的一种特殊光源。
在激光器中，通过光子间的相互作用，原子或分子被激发并向外发射光子。
这些光子与正在传播的光子同步并行，最终形成一束有明确相位和能量的单色激光光源。
根据激光器的物理特性和应用领域不同，激光技术可以分为多种不同类型。
其中，最常见的激光器种类有气体激光器、固体激光器、液体激光器、半导体激光器等。
每种激光器在物理原理、波长范围、功率稳定性、光束质量、寿命等方面都有不同的特点。
二、新型激光技术的研究进展目前，人们的研究主要集中在如何提高激光器的输出功率、发展新型材料来优化激光的发射波长和谐振腔结构、提高激光束的质量、降低激光器的成本等方面。
下面将分别介绍几种新型激光技术的研究进展。
（一）超短脉冲激光技术超短脉冲激光技术是指激光束的脉冲曾在飞秒或皮秒级别。
由于超短脉冲激光的定位精度高、能量密度大，因此在材料切割、聚合成像、脉冲激光沉积、超快光学等领域具有广泛的应用前景。
近年来，超短脉冲激光技术的研究进展明显，其发展趋势将向着器件小型化、操作简易化、多功能化、高能量化等多个方向发展。
（二）自适应光学技术自适应光学技术的核心思想是通过传感器实时检测光学器件中的异常现象，并利用计算机，以控制反馈的方式对光学器件进行自适应修正。
这种技术可以有效消除光学器件的缺陷，从而提高激光束质量，有望在激光通信、光束约束和空间拍摄等领域得到广泛应用。
（三）全固态激光技术全固态激光器主要是涉及到通过使用固体介质来替代气体和液体，在激光器的构造、泵浦方式和材料探究等方面进行改良。
全固态激光器的优点在于其能够提供较高的输出功率、激光波长稳定性高、寿命长等特点。
激光表面强化技术及其应用随着科技的不断发展，激光技术已经成为现代工业生产中不可或缺的一部分。
激光表面强化技术是近年来发展起来的一种新型表面处理技术，它可以使材料表面的硬度、耐磨性、抗腐蚀性等性能得到显著提高，从而提高材料的使用寿命和可靠性。
本文将从激光表面强化技术的原理、方法和应用方面进行探讨。
一、激光表面强化技术的原理激光表面强化技术是利用激光束高能量密度的特点，将激光束聚焦到材料表面，使其表面受到高温和高压的作用，从而改变其组织结构和化学性质，提高其硬度、耐磨性和抗腐蚀性等性能。
具体来说，激光束在材料表面产生高温和高压，使表面材料发生相变、熔化、蒸发等过程，同时还会激发材料中的原子、分子等产生化学反应，形成新的化合物或化学键，从而改变表面材料的化学性质。
这些变化使得材料表面的硬度、耐磨性和抗腐蚀性等性能得到显著提高。
二、激光表面强化技术的方法激光表面强化技术的方法主要分为以下几种：1. 激光淬火：利用激光束高能量密度的特点，将其聚焦到材料表面，使其表面迅速升温，然后快速冷却，从而使表面形成高硬度的淬火层。
这种方法适用于钢、铁等金属材料。
2. 激光熔覆：将激光束聚焦到材料表面，使其表面熔化，然后喷射一定量的粉末或线材，形成一层新的涂层。
这种方法适用于各种金属材料和陶瓷材料。
3. 激光表面改性：利用激光束高能量密度的特点，将其聚焦到材料表面，使其表面发生物理和化学变化，从而改变其表面性质。
这种方法适用于各种材料。
三、激光表面强化技术的应用激光表面强化技术具有广泛的应用前景，主要包括以下几个方面： 1. 汽车制造：激光表面强化技术可以提高汽车零部件的硬度和耐磨性，从而增加汽车的使用寿命和可靠性。
2. 航空航天制造：激光表面强化技术可以提高飞机发动机叶片、涡轮等零部件的耐磨性和抗腐蚀性，从而提高飞机的性能和可靠性。
3. 电子制造：激光表面强化技术可以提高电子器件的耐磨性和抗腐蚀性，从而提高电子器件的使用寿命和可靠性。
光纤激光器的特点与应用特点：1.高效率：光纤激光器的光电转换效率高，能将大部分的电能转化为光能，较低的功率损耗使其能够工作在较长时间内。
2.高光束质量：光纤激光器通过光纤内部的多次全反射使光线能够沿着光纤轴向传输，从而减少光线的发散。
这使得光纤激光器的光束聚焦度高、光斑质量好，适合用于高精度加工。
3.线性调制：光纤激光器的输出功率与泵浦光功率之间呈线性关系，能够实现根据需要进行连续、快速的功率调节，满足不同加工需求。
4.体积小、重量轻：光纤激光器相比于其他类型的激光器体积小巧、重量轻，便于安装、移动和集成于机械设备中。
5.寿命长：光纤激光器的泵浦光源通常采用半导体激光器，其寿命长达几万小时，因此光纤激光器的工作寿命相对较长。
应用：1.材料加工：光纤激光器在材料加工方面有广泛的应用，如激光焊接、激光切割、激光打标等。
其高光束质量和线性调制特性使其能够实现高精度的加工，应用于金属、塑料、陶瓷等材料的加工。
2.通信：光纤激光器被广泛应用于光纤通信系统中。
其稳定的输出功率、较低的电－光转换损耗和容易调制等特点使其成为高速通信的重要光源。
光纤激光器还可以实现WDM（波分复用）技术，将多路的信号通过一个光纤传输，提高通信带宽。
3.医疗：光纤激光器在医疗领域有广泛的应用，如激光手术、激光治疗等。
其高光束质量和可调节的输出功率使其能够实现精细的目标组织切割和病变区域消融，且对周围组织损伤小。
4.科学研究：光纤激光器的高功率、短脉冲宽度和高重复频率使其成为研究领域的重要工具。
在激光光谱学、激光脉冲探测、精密光谱分析、激光等离子体物理等领域都有重要应用。
5.展示与投影：光纤激光器的高亮度和调制灵活性使其在展示和投影领域有广泛应用。
激光投影仪通过光纤激光器的光线聚束和调制，能够实现高亮度、真彩色和高分辨率的投影效果。
总结起来，光纤激光器具有高效率、高光束质量、线性调制、体积小、重量轻和寿命长等特点。
在材料加工、通信、医疗、科学研究和展示等领域都有广泛的应用。
光纤激光器助推激光微加工技术随着现代科技的快速发展，国家对高精度加工、量产技术的需求不断增加，激光微加工技术应运而生并迅速发展。
而在激光微加工技术中，光纤激光器作为激光源之一，得到了越来越广泛的应用。
本文将针对光纤激光器在激光微加工技术中的应用做一个简要的介绍。
一、激光微加工技术的基本概念激光微加工技术，顾名思义就是通过激光器的强弱调节、聚焦控制，对材料进行微小颗粒、微细部件的加工和切割，是一种高精度加工技术。
目前激光微加工技术已经被广泛应用于半导体芯片、微电子器件、光学元器件、医疗器械、航空部件等多个领域。
二、光纤激光器的基本概念光纤激光器是一种以光纤为基底、采用泵浦技术进行激光放大的设备。
与其他激光器相比，光纤激光器具有小功率的优势，且稳定性好、成本低、寿命长、体积小、维护成本低等特点。
因此，光纤激光器在激光微加工技术中的应用也愈发广泛。
三、光纤激光器在激光微加工技术中的应用1.微电子器件制造光纤激光器在微电子器件制造中的应用表现得尤为明显。
如图1所示，采用光纤激光器进行加工可以在保证精度的同时增加生产效率，尤其是在微小颗粒、小尺寸部件的加工中。
此外，光纤激光器还可以结合PCB制造技术进行基板的切割和焊接等生产处理过程。
2.光学元器件加工光学元器件是激光微加工技术的一个重要领域。
在这个领域，光纤激光器的应用也非常广泛。
光纤激光器聚焦在一个小点上，非常适合进行微米级别的加工。
特别是在塑料模具的切割中，采用光纤激光器可以取代传统的机械加工，提高工作效率，促进产业升级。
3.医疗器械加工随着医疗器械领域的快速发展，对精度的要求也越来越高。
而光纤激光器在医疗器械加工中也有其独特的应用。
比如，在歯医学领域，光纤激光器可以快速有效地处理多种材料，如金属、塑料和陶瓷等，使医疗器械的加工效率和精度都得到了提高，也可以为医学家和牙医提供更多的微观修复工具。
四、诸多潜在的将来应用随着光纤激光器的不断升级和更广泛的推广应用，还存在一些潜在的将来应用1.在航空航天等领域，采用光纤激光器技术可以实现更轻、更坚固的零部件。
光纤激光器的应用与优化激光技术是一种高度发展和应用广泛的技术，在现代科学和工业领域中扮演着至关重要的角色。
而其中，光纤激光器作为激光技术中的一种关键设备，其应用与优化是当前研究的热点之一。
在本文中，我们将探讨光纤激光器的应用领域以及如何优化其性能。
首先，光纤激光器在通信领域有着广泛的应用。
由于其具有高度方向性、单色性好、能量密度大等特点，因此被广泛用于光纤通信系统中。
光纤激光器能够产生高质量的激光光束，通过光纤传输，实现数据的高速传输和远距离传输。
其应用于长距离光纤通信中，具有信号传输速度快、抗干扰性强等优点，使得它成为了现代通信技术的核心设备之一。
其次，光纤激光器在医学领域也有着广泛的应用。
例如，它可以被用来进行切割、焊接和瞬时消融疾病组织等手术操作。
相比传统的手术方式，光纤激光器具有创伤小、恢复快的优势，能够大大降低患者的痛苦和手术风险。
同时，光纤激光器具有高度精确和可控制性，能够准确切割组织或激活药物，极大地提高了手术的成功率。
因此，光纤激光器在医疗领域的应用前景非常广阔。
除此之外，光纤激光器还被应用于材料加工领域。
由于它能够提供高能量的激光束，可以在短时间内对材料进行加热和熔化，从而实现材料的切割、打孔、焊接等加工工艺。
相比传统机械方法，光纤激光器具有加工速度快、加工效果好、能耗低等优点，极大地提高了材料加工的效率和质量。
因此，光纤激光器在汽车制造、电子工业等领域中得到了广泛应用。
然而，要实现光纤激光器的最佳性能，我们需要优化其工作参数。
首先，激光器的输出功率对其工作效能具有重要影响。
通过调整激光器的注入电流、泵浦光功率和光纤的长度等参数，可以实现输出功率的增加或减小。
其次，激光器的谐振腔的设计也是一个关键问题。
合理设计腔体结构和镜面反射率，可以提高激光器的光斑质量、增大光纤激光器的效应体积，并减小光纤损耗。
此外，光纤材料的选择和光纤的纤芯直径也对激光器的性能有着重要影响。
通过优化这些参数，可以提高光纤激光器的功率输出效率、光束质量和稳定性。
光纤激光的原理与应用综述1. 引言随着先进技术的发展和应用需求的增加，光纤激光作为一种重要的激光器件，在科学研究、通信、医学和工业领域中起着关键作用。
本文将对光纤激光的原理和应用进行综述，以便更好地了解光纤激光的基本工作原理以及其在不同领域中的应用。
2. 光纤激光的原理光纤激光利用光纤作为能量传输和放大的介质，通过激光介质中的受激辐射过程实现光的相干放大和产生激光束。
其基本原理如下：•刺激辐射：光纤激光通过将外界光源引入光纤中，使光纤中原子或分子处于激发态，通过受激辐射的过程产生相干的辐射，从而放大光信号。
•光谐振腔：光纤激光器利用布拉格光栅或衍射光栅构建光谐振腔，实现光的增强和反射，从而形成激光束。
•波长选择：通过调整光纤激光器中的波长选择器，可以实现对光谱波长的选择和调节。
3. 光纤激光的应用领域光纤激光的应用领域非常广泛，涵盖了以下几个主要方面：3.1 光通信光纤激光在光通信领域中起着至关重要的作用。
其主要应用包括： - 光纤通信系统：光纤激光器作为光纤通信系统中的光源，提供高速、高质量的光信号传输。
- 光纤放大器：光纤激光器通过光纤放大器放大光信号，提高通信距离和传输速率。
- 光纤传感器：光纤激光器可以通过光纤传感器实现对光信号的高精度测量和监测。
3.2 医学领域光纤激光在医学领域中有广泛的应用，其中包括： - 激光手术：光纤激光可以用于激光手术，如激光治疗、激光烧灼和激光切割等，以实现疾病的治疗和手术操作的精确控制。
- 生物医学成像：光纤激光可用于生物医学成像，包括光学相干成像（OCT）、多光子显微镜和激光共聚焦显微镜等技术。
3.3 工业应用在工业领域中，光纤激光的应用非常广泛，主要包括： - 材料加工：光纤激光器可以用于材料切割、焊接、打标和表面处理等各种加工操作，具有高效、高精度和无污染的特点。
- 激光测量：光纤激光器可用于激光测距、激光测速和激光测厚等测量技术，提供高精度的测量结果。
光纤激光器的应用及发展1 引言光纤激光器是近些年来激光领域备受关注的热点。
与传统的固体、气体激光器相比，光纤激光器具有许多独特的优越性，例如光束质量好，体积小重量轻，免维护等等。
因此，它在许多领域取代了传统的固体激光器。
2光纤激光器的类型按照光纤材料的种类，光纤激光器可分成一下几种类型：一：晶体光纤激光器工作物质是激光晶体光纤，主要有红宝石单晶光纤激光器和nd3+：YAG单晶光纤激光器等；二：非线性光学型光纤激光器主要有受激喇曼散射光纤激光器和受激布里渊散射光纤激光器；三：稀土类掺杂光纤激光器光纤的基质材料是玻璃，向光纤中掺杂稀土类元素离子使之激活，而制成光纤激光器；四：塑料光纤激光器向塑料光纤芯部或包层内掺入激光染料而制成光纤激光器。
3光纤激光器的应用光纤激光器十分适合在连续波或准连续波运转下放大到更高功率，来满足微电子方面的应用需求。
在这些应用中，光束质量、精度以及稳定性至关重要。
在许多应用中，控制、改变激光加工能量和功率输入，对加工过程起着决定性作用。
在标刻方面的应用：脉冲光纤激光器以其优良的光束质量，可靠性，最长的免维护时间，最高的整体电光转换效率，脉冲重复频率，最小的体积，无须水冷的最简单、最灵活的使用方式，最低的运行费用使其成为在高速、高精度激光标刻方面的唯一选择。
在材料处理的应用：光纤激光器的材料处理是基于材料吸收激光能量的部位被加热的热处理过程。
1um左右波长的激光光能很容易被金属、塑料及陶瓷材料吸收。
在工业钻孔中的应用：激光器通过脉冲波形控制实现了很大的灵活性，能在钻孔应用中大显身手。
更大的振幅意味着更大的峰值功率。
波形WFO提供的更高的峰值功率和脉冲能量，能产生更大直径的孔。
改变频率，峰值功率和脉冲能量随之改变,孔径也随之变化。
因此微米级的不同孔径，能通过激光器的频率和脉冲特征加以改变。
在岩石及泥土材料处理中的应用：光纤激光在施工现场的应用方面明显优于任何其它种类的激光，包括在开矿、隧道开凿、切割和岩石及混凝土钻孔等方面。
