通风与空调基础知识培训暖通基本概念供热（供暖）通风与空调工程专业（暖通）三大任务：生活舒适-创造七度空间（室内环境）温度：冷与热；湿度：干噪与潮湿；新鲜度：氧气与二氧化碳；洁净度：落尘与VOC，人员、大气、家俱及装修速度：风速与吹风感；气流速度：即空调的风速，是空调性能的一个重要参数，它对于室内的空气质量和舒适度有着直接的影响；安静度：噪音振动；梯度：温度场的均匀性。
生命安全系统（火灾逃生通道安全辅助系统）防烟系统：楼梯间、前室、避难层、次安全区；排烟系统：走道、房间生产安全如粉、尘、湿、热、烟有毒有害气体；特殊设备环境：IT机房、冷冻施工。
水往低处流->水往高处流->加泵（消耗电力1000℃）热量从高温传向低温->热量从低温传向高温->加压缩机->热泵（消耗电力）。
存在问题：多联机系统最大只能做到48匹（制冷量120kW），负担建筑面积约1100m²，不能满足大型项目的要求，也不能满足大空间建筑的要求。
只能对空气进行降温（辅助除湿）与升温，更多的功能无法实现。
氟利昂（制冷剂）由其压力驱动，其作用半径有限，所服务的距离不够远。
解决问题：引入新的能量载体：水。
三大物质：空气（风-流动的空气）氟利昂（制冷剂）；水-能量的传递介质高温热水、蒸汽：90℃，130℃，200℃；冷冻水：7℃，12℃；冷却水：32℃，37℃；冰(雪霜)：0℃。
三大动力设备：风机：驱动空气；水泵：驱动水循环；压缩机：驱动氟利昂。
空调系统：冷水机组：水冷离心式（螺杆式）、风冷螺杆式、蒸汽LiBr吸收式、直燃LiBr吸收式；热泵机组：风冷螺杆式、地源热泵、水源热泵；锅炉：热水锅炉、蒸汽锅炉、电锅炉（规范要求蓄热）；冷却塔：开式、闭式、横流、逆流；水泵：卧式、立式、端吸、双吸；空调末端设备：风机盘管、柜式空气处理机组、组合式空气处理机组、冷辐射板。
空调末端设备：专业接口建筑：空调机房、进风百叶及风井、层高、防噪；结构：设备承重（规范700kg/m²，实际约500kg/m²）、设备基础(条形、整体)；电气配电：（380V，风机盘管220V,配入照明系统）、弱电控制（温度、水阀、风阀）；给排水：冷凝水排放（地漏）、给水（加湿）、洗涤池（清洗过滤网）、喷淋系统。
中央空调基础知识教材目录第一部分中央空调工作原理--------------------------------3一、空调的定义-----------------------------------------3二、中央空调基础知识-----------------------------------4（一）空调系统的分类----------------------------------4 （二）集中式空调系统----------------------------------6 （三）半集中式空调系统--------------------------------7 （四）空调系统的风道基本知识--------------------------9三、中央空调水系统工作原理-----------------------------11 第二部分中央空调基础知识--------------------------------13一、通风空调专业术语-----------------------------------13二、通风与空调分部工程的划分---------------------------15三、风管系统类别划分-----------------------------------15四、常规知识-------------------------------------------16五、基础知识-------------------------------------------16（一）空调分类---------------------------------------16 （二）常用的空气处理设备-----------------------------17 （三）装配式空调机组---------------------------------23 （四）集中式空调系统---------------------------------26 （五）北京地区常用的VAV变风量空调系统---------------30 （六）半集中式空调系统-------------------------------31 （七）空调冷源---------------------------------------34 （八）全分散式空调系统-------------------------------38 （九）空调冷/热水系统--------------------------------40 （十）空调水的水质处理-------------------------------40 （十一）空调管道的保温-------------------------------44六、中央空调清洗标准-----------------------------------45七、通风空调施工图识图步骤-----------------------------46八、应了解的空调其他知识-------------------------------46（一）空调系统防排烟---------------------------------46 （二）楼宇自动化控制系统（BAS）----------------------47 中央空调布局图示----------------------------------------48第一部分中央空调工作原理一、空调的定义：对某一个特定空间，对其空气的温度、湿度、清洁度、气流速度进行调节，简称空调“四度”。
暖通空调专业知识-通风(三)(总分52,考试时间90分钟)一、单项选择题1. 一办公建筑的某层内走廊需设置机械排烟，下列哪项是正确的排烟口布置图?2. 某六层楼的厂房需设排烟系统，该系统承担6个楼层火灾时的排烟量分别为：45600m3/h、57600m3/h、30000m3/h、32000m3/h、35000m3/h、45600m3/h。
选择排烟风机的排烟量应是下列哪一项?A.57600m3/h B.103200m3/h C.178800m3/h D.245800m3/h3. 某车间同时放散余热、余湿和SO2、CO气体。
分别计算稀释上述有害物质所需的通风量时，风量分别为L热、L湿、LSO2，、LCO(m3/s)，其风量大小顺序为L热＞LSO2＞L湿＞LCO，问全面通风量的选定为下列哪一项?A.L热+L湿+LSO2+LCO B.L热 C.L热+L 湿 D.LSO2+LCO4. 某离心式通风机在标准大气压条件下，输送空气温度t0=20℃(空气密度ρ0=1.2kg/m3)，风量Q0=254.0m3/h，出口全压ΔP0=510Pa，使用时出现风机全压下降现象，造成问题的原因应是下列哪一项?A.风量不变，空气温度＞20℃ B.风量不变，空气温度＜20℃ C.空气温度t=20℃，增加支管数量，风量加大 D.空气密度ρ＞1.2kg/m3，减少支管数量，风量减少5. 排除有爆炸危险的气体、蒸汽和粉尘的局部排风系统，其风量应保证在正常运行和事故情况下，风管内这些物质浓度不大于下列哪一项数值?A.爆炸下限的90% B.爆炸下限的50% C.爆炸下限的60% D.爆炸下限的70%6. 关厂房的排风设备设置和供暖的表述中，下列哪项是错误的?A.甲、乙类厂房的排风设备和送风设备不应布置在同一通风机房内 B.甲、乙类厂房的排风设备不应和其他房间的送风设备布置在同一通风机房内 C.甲、乙类厂房的排风设备不宜和其他房间的排风设备布置在同一通风机房内 D.甲、乙类厂房不应采用电热散热器供暖7. 下列哪一项粉尘不得选用湿式除尘器净化?A.烟尘 B.石类尘 C.铝、镁混合尘 D.纤维尘8. 关于静电除尘器的说法，正确的应是下列哪一项?A.粉尘比电阻与通过粉尘层的电流成正比 B.静电除尘器的效率大于98%时，除尘器的长高比应大于2.0 C.粉尘比电阻位于106～108范围时，电除尘器的除尘效率高 D.粉尘比电阻位于108～1011范围时，电除尘器的除尘效率急剧恶化9. 暖通空调常用风机选择，下列哪一项是不正确的?A.输送有爆炸危险性的气体时，应选用防爆风机 B.机翼型叶片的离心风机效率高，适用于大型系统 C.前弯叶片离心风机构造轻，运行速度低，多用于低压系统 D.对大流量、低压头的通风系统，不宜采用轴流风机10. 工业厂房夏季自然通风用的进风口，其下缘距室内地面的高度不应大于下列哪一个数值?A.1.2m B.1.5m C.2.0m D.2.2m11. 下列场所应设置排烟设施的是哪一项?A.丙类厂房中建筑面积大于200m2的地上房间 B.氧气站 C.任一层建筑面积大于5000m2的生产氟利昂厂房 D.建筑面积20000m2的钢铁冶炼厂房12. 关于人防工程超压排风系统的概念，哪一项是错误的?A.超压排风系统的目的是实现消洗间和防毒通道的通风换气 B.超压排风时必须关闭排风机，靠室内超压向室外排风 C.超压排风量即为滤毒通风排气量+防毒通道排气量 D.防毒通道换气次数越大，滤毒排风量就越大13. 某排烟系统，各排烟口编号和负责防烟分区面积如下图所示，按B～2、2～C、C～1管段顺序计算多组排烟量，其中哪一组是正确的?A.22800，54000，54000m3/hB.45600，99600，123600m3/hC.22800，49800，54000m3/hD.45600，99600，99600m3/h14. 单跨工业厂房的自然通风，如进、排风窗的流量系数相等，且厂房外空气密度与上部排风的空气密度不变时，下列哪一项是正确的?A.中和面位置向上移，排风窗计算面积减小 B.中和面位置向上移，进风窗计算面积不变 C.中和面位置向下移，排风窗计算面积减小 D.中和面位置向下移，进风窗计算面积减小15. 某医院的高层住院部大楼病房卫生间设有排风竖井，竖井的井壁上需开设检查门，所用检查门应为下列哪一项?A.普通密闭门 B.甲级防火门 C.乙级防火门 D.丙级防火门16. 除尘系统风管设计的做法，下列哪一项是错误的?A.风管采用垂直敷设 B.风管采用倾斜敷设时，与水平面的夹角应为30°C.三通的夹角采用30°D.支管从主管的侧面连接17. 住宅室内空气污染物游离甲醛的浓度限值是下列哪一项?A.≤0.5mg/m3 B.≤0.12mg/m3 C.≤0.08mg/m3 D.≤0.05mg/m318. 旋风除尘器“分割粒径”的正确含义是哪一项?A.在粒径分布中，累计质量占总质量的50%时对应的粒径 B.分级效率为50%时所对应的粒径 C.在粒径分布中，累计粒子数占总粒子数的50%时对应的粒径 D.正好将全部粒子质量分成相等两部分时对应的粒径19. 以下关闭阀门的动作温度的表述，哪一项是错误的?A.厨房排油烟管上的防火阀的关阀动作温度为150℃ B.卫生间排风支管上的防火阀的关阀动作温度为70℃ C.消防排烟系统中的排烟防火阀的关阀动作温度为280℃ D.正压送风系统中的加压送风阀的关阀动作温度为70℃20. 固定床活性炭吸附装置的设计参数选取，哪一项是错误的?A.空塔速度一般取0.3～0.5m/s B.吸附剂和气体接触时间取0.5～2.0s以上 C.吸附层压力损失应小于1kPa D.采用热空气再生冻结时，脱附再生温度宜为130～150℃21. 地下、半地下、地下室和半地下室锅炉房严禁选用的气体燃料，其判断的依据是气体燃料的相对密度，该相对密度数值应是下列哪一项?A.相对密度小于0.60的气体燃料 B.相对密度大于或等于0.60的气体燃料 C.相对密度小于0.75的气体燃料 D.相对密度大于或等于0.75的气体燃料22. 机械送风系统进风口位置，下列哪一项是错误的?A.进风口的下缘距室外地坪不宜小于2m，当设在绿化地带时，不宜小于1m B.应直接设在室外空气较清洁的地点 C.应高于排风口 D.应避免进、排风短路23. 下述有关风帽的设置和选用规定，哪一项是错误的?A.排放有害气体的风帽宣布置在空气动力阴影区 B.筒形风帽禁止布置在室外空气正压区内 C.除尘系统应选用锥形风帽 D.自然排风系统应选用筒形风帽24. 某物料输送过程采用密闭罩，有关吸风口的设计，错误的应该是下列哪一项?A.斗式提升机输送冷物料，于上部没置吸风口 B.粉状物料下落时，物料的飞溅区不设置吸风口 C.皮带运输机上吸风口至卸料溜槽距离至少应保持300～500mm D.粉碎物料时，吸风口风速不宜大于2.0m/s25. 关于防空地下室防护通风的设计，下列哪一项正确?A.穿墙通风管，应采取可靠的防护密闭措施 B.战时为物资库的防空地下室，应在值班室设置测压装置 C.防爆波活门的额定风量不应小于战时隔绝式通风量 D.过滤吸收器的额定风量必须大于滤毒通风时的进风量26. 高层建筑中安装在吊顶内的排烟管道隔热层，应选用下列哪一种材料?A.超细玻璃棉 B.发泡橡塑 C.聚苯乙烯塑料板 D.聚氨酯泡沫塑料27. 在人防工程内，需设置排烟设施的部位，其室内地坪至顶棚的高度不超过6m时，每个防烟分区的建筑面积不应大于下列哪个数值?A.500m2 B.600m2 C.1000m2 D.2000m228. 某排烟系统共同负担a、b、c三个房间的机械排烟，房间面积分别为500m2、200m2、100m2，排烟风机的排烟量(Lf)和各房间的排烟量(La、Lb、Lc)应为下列哪一项(单位m3/h)?A.Lf=30000，La=30000，Lb=12000，Lc=6000 B.Lf=48000，La=30000，Lb=12000，Lc=6000 C.Lf=60000，La=30000，Lb=12000，Lc=6000 D.Lf=60000，La=30000，Lb=2000，Lc=720029. 下列哪一项旋风除尘器的结构机理及特性的论述是错误的?A.把传统的单进口改为多进口，可改进旋转气流偏心 B.旋风除尘器可适用于温度或压力较高含尘气体的除尘 C.同一型的旋风除尘器的几何尺寸，作相似放大时，除尘效率随之提高 D.随入口含尘浓度的增高，其压力损失明显下降30. 袋式除尘器从开始投入运行便连续记录的得到的阻力随时间变化曲线(见图)，由此可以判断出滤袋上粉尘层的粗阻力。
供热通风与空调工程技术基础知识单选题100道及答案解析1. 空调系统中，用于过滤空气中灰尘的设备是（）A. 蒸发器B. 冷凝器C. 过滤器D. 压缩机答案：C解析：过滤器的主要作用是过滤空气中的灰尘等杂质。
2. 供热系统中，热水的温度通常不超过（）A. 100℃B. 150℃C. 200℃D. 250℃答案：B解析：一般供热系统中热水温度通常不超过150℃，超过这个温度会对设备和管道的要求大幅提高。
3. 通风系统中，风道阻力与风速的（）成正比。
A. 一次方B. 二次方C. 三次方D. 四次方答案：B解析：风道阻力与风速的二次方成正比。
4. 空调系统的制冷量单位是（）A. 瓦特B. 千卡/小时C. 冷吨D. 以上都是答案：D解析：瓦特、千卡/小时、冷吨都可以作为空调系统制冷量的单位。
5. 下列哪种制冷剂对臭氧层破坏较小（）A. R22B. R134aC. R12D. R502答案：B解析：R134a 是一种环保制冷剂，对臭氧层破坏较小。
6. 空调系统中，膨胀阀的作用是（）A. 降压节流B. 升压C. 控制流量D. 储存制冷剂答案：A解析：膨胀阀在空调系统中起降压节流的作用。
7. 通风系统中，风量的单位通常是（）A. m³/hB. m³/sC. kg/hD. kg/s答案：A解析：风量的单位通常是立方米每小时（m³/h）。
8. 热水采暖系统中，最常用的散热器是（）A. 柱式散热器B. 板式散热器C. 翼型散热器D. 串片式散热器答案：A解析：柱式散热器在热水采暖系统中应用较为广泛。
9. 空调系统中，空气处理机组不包括（）A. 风机B. 加湿器C. 蒸发器D. 压缩机答案：D解析：压缩机一般位于空调室外机中，空气处理机组通常不包括压缩机。
10. 下列哪种空调系统适用于空间较大、人员较多的场所（）A. 家用分体式空调B. 中央空调系统C. 窗式空调D. 移动空调答案：B解析：中央空调系统适用于空间较大、人员较多的场所。
通风空调安装工程培训教程提纲:一、通风空调安装工程基础知识（一）、通风空调安装工程的基本概念（二）、通风空调工程的分类（三）、通风空调系统的组成（四）、通风空调工程的施工工序及要点二、通风空调安装工程预算定额四、通风空调安装工程施工图识五、通风空调安装工程施工图预算编制实例一、通风空调安装工程基础知识（一）、通风空调安装工程的基本概念通风空调安装工程就是指创造室内空气环境符合一定空气温度、相对湿度、气流速度和洁净度（简称“四度”）并在允许范围内波动的一切装置和设备的安装工程。
通风的含义就是更换空气，即排除房间或生产车间的余热、余温、有害气体、蒸汽、和灰尘，同时送入一定质量的新鲜空气，以满足人体卫生和车间生产工艺的要求。
通风只能改变室内空气的新鲜程度，而不能改变室内空气的温度和相对湿度。
也就是说通风不能创造人们要求的特定的空气环境。
空调是空气调节的简称，即按照人们的要求，创造并维持某一特定空间特定空气环境的调节技术。
特定的空气环境，即指这一特定空间空气的温度、相对湿度、气流速度、洁净度都保持在要求的范围内。
通风和空调工程在设计和施工方面有很多共同之处，后者是前者的进一步深化或高一层次的要求。
为了创造并维持特定的空气环境，就需要在通风的基础上，对送风房间的空气进行热湿处理（即加热、冷却、加湿、除湿），使之达到一定的送风状态后，再通过风机和管道送到特定的空间（空调间）。
吸收空调间内的余温和余热、消除外界干扰，使其温度、湿度等都保持在要求的范围内。
工业空调的目的在于使生产车间维持一定的空气环境，改善劳动条件，确保产品质量。
由于生产工艺不同，对空气环境的要求也不同，有的需要恒温恒湿，有的需要空气净化或超净化，有的需要降温，有的需要保持一定湿度或除湿等，为保证各空调对象达到不同环境要求，就要采用不同的空气处理方法。
（二八通风空调工程的分类1、通风工程的分类：1.1、通风方式按其作用的范围分类1.1.1全面通风：即在整个房间内进行全面空气交换。

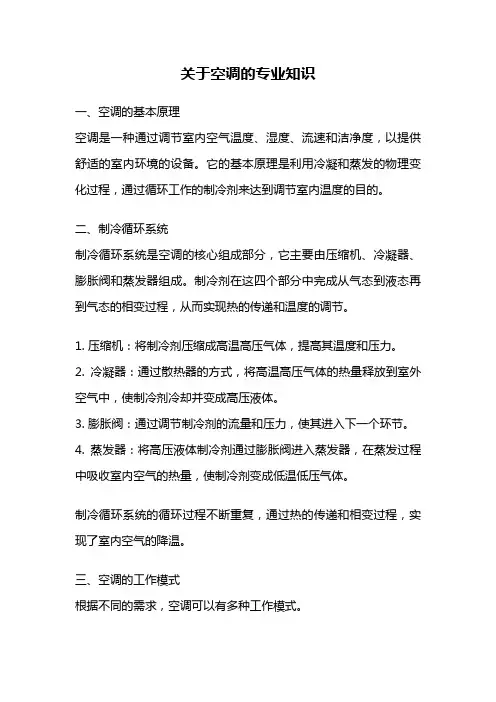

关于空调的专业知识一、空调的基本原理空调是一种通过调节室内空气温度、湿度、流速和洁净度，以提供舒适的室内环境的设备。
它的基本原理是利用冷凝和蒸发的物理变化过程，通过循环工作的制冷剂来达到调节室内温度的目的。
二、制冷循环系统制冷循环系统是空调的核心组成部分，它主要由压缩机、冷凝器、膨胀阀和蒸发器组成。
制冷剂在这四个部分中完成从气态到液态再到气态的相变过程，从而实现热的传递和温度的调节。
1. 压缩机：将制冷剂压缩成高温高压气体，提高其温度和压力。
2. 冷凝器：通过散热器的方式，将高温高压气体的热量释放到室外空气中，使制冷剂冷却并变成高压液体。
3. 膨胀阀：通过调节制冷剂的流量和压力，使其进入下一个环节。
4. 蒸发器：将高压液体制冷剂通过膨胀阀进入蒸发器，在蒸发过程中吸收室内空气的热量，使制冷剂变成低温低压气体。
制冷循环系统的循环过程不断重复，通过热的传递和相变过程，实现了室内空气的降温。
三、空调的工作模式根据不同的需求，空调可以有多种工作模式。
1. 制冷模式：在夏季或需要降温的时候，空调工作在制冷模式下，通过制冷循环系统将室内的热量排出去，降低室内温度。
2. 加热模式：在冬季或需要加热的时候，空调工作在加热模式下，通过反向工作的制冷循环系统，将热量从室外吸收，释放到室内，提高室内温度。
3. 除湿模式：在潮湿的环境中，空调可以选择除湿模式，通过降低室内空气的湿度，提供更加舒适的环境。
4. 循环模式：在空调工作的同时，还可以选择循环模式，通过循环室内空气，提高空气的流速和洁净度。
四、空调的节能技术随着环保意识的提高和能源消耗的增大，空调的节能技术越来越重要。
1. 变频技术：通过调节压缩机的转速，根据室内外温度的变化，调节制冷量，达到节能的目的。
2. 高效换热器：采用高效的换热器，提高热量的传递效率，减少能量的损失。
3. 智能控制系统：通过感应器和控制器，实现对空调的智能控制和调节，根据室内外温度、湿度和人员的需求，合理调节空调的工作状态，节省能源。
暖通空调复习知识点第一章1.采暖通风与空气调节的含义：采暖，指向建筑物供给热量，保持室内一定温度。
通风，利用室外空气来置换建筑物内的空气以改善室内空气品质。
空气调节：对某一房间或空间内的温度、湿度、洁净程度和空气流动速度等进行调节与控制，并提供足够量的新鲜空气。
2.采暖通风与空气调节系统的工作原理：任务，向室内提供冷量和热量，并稀释室内的污染物，以保证室内具有适宜的舒适环境和良好的空气品质。
工作原理，当室内得到热量或失去热量时，则从室内取出热量或向室内补充热量，使进出房间的热量相等，即达到热平衡，从而使室内保持一定的温度；或使进出房间的湿量平衡，以使室内保持一定的湿度；或从室内排除污染空气，同时补入等量的室外清洁空气，即达到空气平衡。
第二章1冷负荷、热负荷与湿负荷：冷负荷，为了保持建筑物的热湿环境，在单位时间内需向房间供应的冷量称为冷负荷。
热负荷，为了补偿房间失热在单位时间内需向房间供应的热量。
湿负荷，威客维持房间相对湿度，在单位时间内需向房间除去的湿量。
2.室内外空气计算参数1）夏季空调室外计算干球温度：取夏季室外空气历年平均不保证50h的干球温度夏季空调室外计算湿球温度：取室外空气历年平均不保证50h的湿球温度。
2）夏季空调室外计算日平均温度：取历年平均不保证5天的日平均温度。
夏季空调室外机算逐时温度：3）冬季空调室外计算温度：采用历年平均不保证一天的日平均温度。
冬季空调室外相对湿度:采用累年最冷月平均相对湿度。
4）采暖室外计算温度：取冬季历年平均不保证5天的日平均的温度冬季通风室外计算温度：取累年最冷月的平均温度。
5）夏季通风室外计算温度：取历年最热月14时的月平均温度的平均值。
夏季通风室外计算相对湿度：取历年最热月14时的月平均相对湿度的平均值。
3.得热量与冷负荷的区别与练习：得热量指某一时刻由室内和室外热源进入房间的热量总和.冷负荷是维持室温恒定，在某一时刻应从室内除去的热量，瞬时的热量中以对流方式传递的显热得热和潜热得热部分，直接散发到房间的空气中，立刻构成间瞬时冷负荷，以辐射得热方式传递的得热量，首先为围护结构和室内物体所吸收并贮存其中，当围护结构和室内物体表面温度高于室内温度后，所贮存热量以对流方式放出，形成冷负荷。
通风空调基础知识一、通风空调工程的子分部划分（通俗上讲就是常见系统）:1、防排烟系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、排烟风口、常闭正压风口安装、设备安装、风管及设备防腐、系统调试2、送排风系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、设备安装、风管及设备防腐、系统调试3、除尘系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、除尘器及设备安装、风管及设备防腐、系统调试4、空调系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、消声器制作安装、高效过滤器安装、净化设备及空调设备安装、风管与设备绝热、系统调试5、净化空调系统：风管与配件制作、部件制作（一般为成品）、风管系统安装、消声器制作安装、设备安装、风管及设备防腐、风管与设备绝热、系统调试6、制冷系统：制冷机组安装、制冷剂管道及配件安装、制冷附属设备安装、管道及设备的防腐及绝热、系统调试7、空调水系统：冷热水管道系统安装、冷却水管道系统安装、冷凝水管道系统安装、阀门及部件安装、冷却塔安装、水泵及附属设备安装、管道与设备的防腐及绝热、系统调试二、、通风工程中常见设备：离心风机、轴流风机、混流风机三、空调系统常见设备：1、蒸气压缩式制冷：水冷式空调主机（离心式、螺杆式）、风冷热泵主机，气态制冷工质（如氟利昂）经压缩机压缩成高温高压气体后进入冷凝器，与水（空气）进行等压热交换，变成高温高压液态。
液态工质经干燥过滤器去除水份、杂质，进入膨胀阀节流减压，成为低温低压液态工质，在蒸发器内气化。
液体气化过程要吸收气化潜热，而且液体压力不同，其饱和温度（沸点）也不同，压力越低，饱和温度越低。
例如，1kg 的水，在绝对压力为0.00087MPa，饱和温度为5℃，气化时需要吸收2488.7KJ热量；1kg的氨，在1个标准大气压力（0.10133MPa）下，气化时需要吸收1369.59KJ热量，温度可抵达-33.33℃。
